【闽2004G107】 人工挖孔灌注桩图集（福建省DBJT13-63）

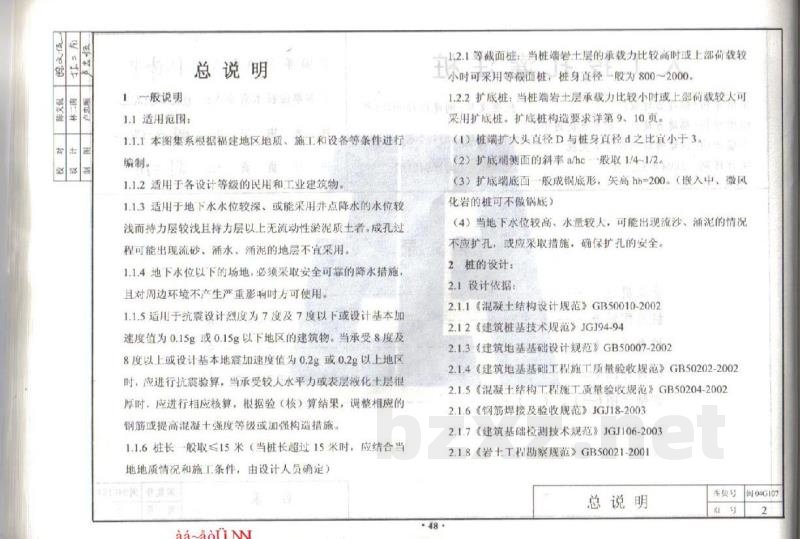

福建省建筑标准设计 人工挖孔灌注桩 DBJT13-63 闽2004G107 2004 aa-aouM 人工挖孔灌注桩 批准单位：福建省建设厅 组织单位：福建省建设科技发展促进中心主编单位·福建省建筑设计研究院实行日期：2004年3月1日 总说明 桩身配筋表 桩身详图（一） 桩身详图（二） 护壁详图（一）、（二） aa_aouM 批准文号：闻建科（2004）1号 统一编号：DBJT13-63 图集号：闽2004G10 录 47 主编单位负责人： 主编单位技术负责人： 技术审定人 设计负 责 铺 目录 人： 杨伟中 陈文品 陈文品 拓角 2~7 10 图集号 页 号 闫04G107 1一般说明 1.1适用范围： 总说明 度学境 1.1.1本图集系根据福建地区地质、施工和设备等条件进行编制。 1.1.2适用于各设计等级的民用和工业建筑物1.1.3适用于地下水水位较深、或能采用并点降水的水位较浅而持力层较浅且持力层以上无流动性淤泥质士者。成孔过程可能出现流砂、涌水、涌泥的地层不宣采用1.1.4地下水位以下的场地，必须采取安全可靠的降水措施且对周边环境不产生严重影响时方可使用1.1.5适用于抗震设计烈度为7度及7度以下或设计基本加速度值为0.15g或0.15g以下地区的建筑物。当承受8度及8度以上或设计基本地震加速度值为0.2g或0.2g以上地区时，应进行抗囊验算，当承受较人水平力或表层液化士层很厚时，应进行相应核算，根据验（核）算结果，调整相应的钢筋或提高混凝十强度等级或加强构造措施。1.1.6桩长一般取≤15米（当长超过15米时，应结合当地地质情况和施工条件，由设计人员确定）保理 aa~aouW 12.1等截面桩：当桩端岩土层的承载力比较高时或上部荷载较小时可采用等截面桩，身直径一股为800～2000。1.2.2扩底桩：当桩端岩土层承载力比较小时或上部荷载较人可采用扩底桩。扩底桩构造要求详第9、10页。（1桩端扩大头直径D与桩身直径d之比宜小于3（2）扩底端侧面的斜率a/hc-般取1/4-1/2。（3）扩底端底面一服成锅底形，矢高hb=200。（嵌入中、微风化岩的桩可不做锅底） （4）当地下水位较高、水量较人，可能出现流沙、涌泥的情况不应扩孔，或应采取措施，确保扩孔的安全。2桩的设计： 2.1设计依据： 211《混凝土结构设计规范》GB50010-20022.12《建筑基技术规范》JGJ94-942.1.3《建筑地基基础设计规范》GB50007-20022.1.4（建筑地基基础工程施工质量验收规范》GB50202-20022.1.5《混凝士结构工程施工质量验收规范》GB50204-20022.1.6《钢筋焊接及验收规范》JGJ18-20032.17《建筑基础检测技术规范》JGJ106-2003218《岩土工程勘规范》GB50021-2001总说明 -48 客号 J04G107 G107 2.2桩身设计： 2.2.1桩身最小配筋率可取0.2%~0.65%（小直径桩取大值），且不得少于8恨，主箭自径不小于12钢筋间距100~250，主筋长度L1、L2由设计确定，筋中3@200，加密推中d34m时应设 @100，加密范围桩顶3d~5d，当钢筋笼长度超划加劲箍d2中桩身配筋要求可参照第8页表22选用， 2.22对受水平荷载特别人的桩、抗拨桩或嵌岩桂应根据计算确定配筋。 2.2.3钢筋：不得使用改制钢材。HPB235（I级钢）“中”强度设计值fy210N/mml HRB335（I级钢）“±”强度设计值fy300N/mm 2.2.4焊条：HPB235级钢及HPB235级钢与RB335级钢技叉用E43，HRB335级钢焊接采用E50。2.2.5桩身混凝士强度等级不应低于C20，粗骨科粒经并不大于钢筋问最小净距的1/3（当采用C30级得凝士时应采用碎石，混凝保护层厚度不得小于贴2.3护壁设计： 原利 2.3.1护壁有两种形式（详第11页），其做法可根据地质条件，桩径大小，桩长度等选用，护壁混凝十强度等级不得低于桩身混凝十强度等级，壁内宜设构造钢筋。当十质较好时也可aa~aoutW 不配护壁构造钢筛和拉结篇（由设计人员确定）。部2.3.2图中护擎（）为上人下小锯齿形不等厚护壁，壁厚b=100～150。上下节护壁搭接长度不得小于50。图中扩壁（二）为等厚护壁，护擎厚b125。2.3.3护坚顶面应比场地高出150~200，此段壁厚向外增加100--150. 3 3 桩的施工 要求： 成孔随 1开孔前 应复核桩位定位放样是否准确，并在桩位外设置定龙门局 2根据现场不同情况可采取梅花形布孔施工法，分段顺订法及全面开挖施工法。 1）在挖孔性周围如有建筑物特别是非桩基建筑物或有重压的边浩应采用梅花形布孔施工。著受场地所限，可采用按片分段布孔施工若四周无其它建筑物的影响，或在地质条件允许下可采用全面开挖施工 （4）施工单位应提交施工组织计划，开挖顺序等，并经设计单位认可后方可开挖。当桩距≤2D（D为扩大头直径），地下承压水较高、软弱十层、砂士等地基，不应采用全面开挖，大 总说明 49 图集号 贺号 国04G107 年 应采用间隔开挖。排桩跳挖的最小施工净距不得小于4.5mc3.1.3正式施工前，应进行成孔工艺试验，数量不少于两个孔，检验时建设方、监理质监站、设计和勘察单位共同参加，并做好记录，检验内容有心（1）成孔过程中，桩侧壁各土层有无塌孔、缩孔、流泥、流沙、孔底有无涌土、涌沙等现象。（2）柱身穿越各土层及桩处持力层的标高是否与勘察报告提供资料相符合。 （3）混凝士护壁是否起到应有作用，桩端扩大头尺寸是否符合设计要求。 3.1.4挖孔由人工从上到下逐层进行，先中间后周边，先深后浅。当桩孔下部为岩层需爆破时，可采用微爆破法成孔，由专业人员进行，并应严格遵守安全爆作业规定。3.1.5桩孔孔底挖至设计标高后，应钻取孔底以下岩芯（持力层为岩层时）或土样（持力层为非岩层时）交有关部门（勘察、设计、质监、监理、建设代表等）人员鉴定，经认定符合设计要求后，方可进行下道工序的施工。每孔至少应钻取一个芯样。 3.1.6当场地局部出现地下水较高，特别是有承压水的砂土层、滞水层、厚度较人的高压缩性淤泥层和流塑漆泥质aa~aouM 土层时，施工时可采取减少每节护壁高度或采用钢板止水套筒等可靠的桩孔围护和稳定地层技术措施和安全措施。托3.2护魔施工要求： 小 3.2.1第一节护整应符合下列要求：件324m（1）扩壁长度≥1000。 （2）护壁模板必须用中心点校正模板位置，并由专人负责。3.2.2成孔挖士与护壁灌注交替进行，以每节作为个施工循环（即挖完每节土后接着浇灌节混凝土护壁），一般土层中每节高度为1米，每节护壁应在当日连续施工完毕。3.2.3遇有局部或厚度不大于1.5米的流动性淤泥和可能出现涌土、涌沙时，每节护壁的高度可减少到300～500，并随挖、随验、随浇注混凝土，或采用钢护筒护壁代替钢筋混凝土护壁，或采取有效降水措施 3.2.4当遇有不良地质土层时，施工单位可结合具体情况对护壁提出更改，并经设计单位认可。3.2.5护壁混凝士必须保证密实，根据士层渗水情况经设计单位同意后可使用速凝剂。护童模板的拆除一般应在24小时之后进行。发现护壁有蜂窝，漏水现象时，应及时补强以防造成事故。 ·50 然视用 图集号 总说明 资号 国04G107 G107 3.2.6各层护擎应保持同心圆，护壁厚度均匀。3.3钢筋笼的制作要求： 3.3.1钢筋笼真径及制作应符合设计要求，有条件时宜整根制作吊装，也可分段制作，分段长度约5～9米，然后现场焊接，主筋焊接位置应错开35d1。且不小于500，每隔根主 筋方可在同一位置焊接，焊接接头可采用双面帮条焊或单面帮条焊（详第11页3-3剖面），在接头1米范围内箍第应用@100箍加密，箍筋宜优先采用螺旋箍。3.3.2纵向主筋间距要均匀相等，箍筋、加劲箍筋均应筋点焊，生筋的保护层厚度般不少于35垫块或定位环，以确保混凝土保护层的厚外侧应设灌凝 3.3.3钢筋笼堆放及运输过程，严防扭转及弯曲，安教要吊直对准孔位缓慢下降，避免碰撞护壁，就位后应立即固定3.4混凝士浇灌要求： 3.4.1桩孔挖至设计标高时，孔底不应积水，成孔后应清理好护壁上的淤泥和扎底残渣、积水，然后按隐蔽工程验收验收合格后，应立即浇灌封底混凝土，封底混凝土至少应灌到最后一节护壁底面以上200。 3.4.2浇灌封底混凝土后，宜尽快继续浇灌桩身混凝士，如aa~aouM 51- 因条件限制需要延迟时，浇灌前应先抽干孔内积水，清理封底混凝士层的表面，然后浇灌桩身混凝士。3.4.3浇灌混凝士必须使用串简，使用串简向孔内送料，应使混凝士自电下落高度控制在2米以内，灌注时应采用插入式振动器分层振实，分层高度约1米。标买4.4浸爆士期落度-般取80~100。！3.4.5当参水量过人（影响混凝土浇注质量时），应采取有效措施保证准凝土浇灌质量，未经设计单位同意严禁采用水下灌凝士浇灌。 4.6在混避士浇掌时，相邻10米范用内的挖孔作业必须停上，并不得孔底留！ 3.5施工安全措施 5 内必项设置应急软肥梯，供人员上下井使用的电胡、而笼等应安全可靠并配有白动卡紧保险装置，不得使用绳和尾龙绳吊成脚踏井壁凸缘上下。电胡芦用按扭式开关使用前必须检查其安全起吊能力。3.5.2每日开工前必须检查并下的有毒有害气体，应有足够的安全防护措施，桩孔开挖深度超过10米时，应有专门自高 总说明 图集号 黄号 国04G1o7 S
