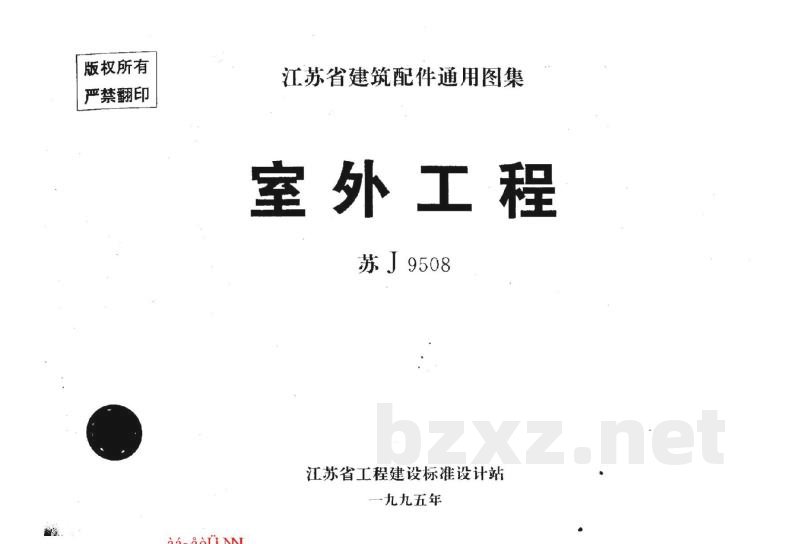

标准简介/下载江苏省建筑配件通用图集
室外工程
苏J9508
江苏省工程建设标准设计站
一九九五年
江苏省建筑配件通用图集
| 室 外 工 程 | |||
| 批准部门：江苏省建设委员会 | 批准文号：苏建科(1996) 134号 | 主编单位负责人：[手写签名] 主编单位技术负责人：[手写签名] 技术审定人：[手写签名] 设计负责人：[手写签名] 绘制人：[手写签名] |
|
| 主编单位：江苏省南京市建筑设计研究院 | 统一编号： | ||
| 发行单位：江苏省工程建设标准设计站 | 分类号：苏J9508 | ||
| 实行日期：1996年5月1日 | 修订代替：苏J8058 | ||

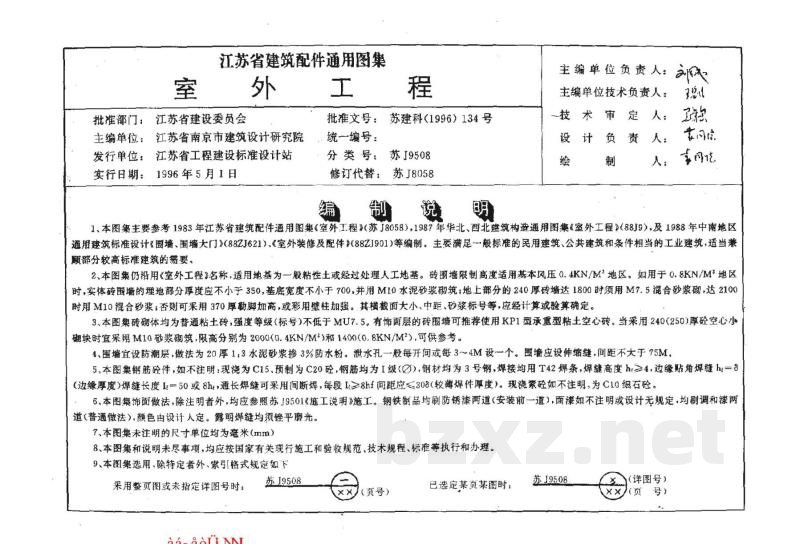

编制说明
- 本图集主要参考1983年江苏省建筑配件通用图集《室外工程》(苏J8058)、1987年华北、西北建筑结构通用图集《室外工程》(88JB)及1988年中南地区通用建筑标准设计《围墙、院墙大门》(88ZJ621)、《室外装修及配件》(88ZJ901)等编制。主要满足一般标准的民用建筑、公共建筑和条件相当的工业建筑，适当兼顾部分较高标准建筑的需要。
- 本图集仍沿用《室外工程》名称，适用地基为一般粘性土或经过处理人工地基。砖围墙限制高度适用基本风压0.4KN/M²地区。如用于0.8KN/M²地区时，实体砖围墙的埋地部分厚度应不小于350，基底宽度不小于700，并用M10水泥砂浆砌筑；地上部分的240厚砼墙达1800时用M7.5混合砂浆砌，达2100时用M10混合砂浆；否则可采用370厚砖砌加高，或采用壁柱加强。其截面面积、小孔、砂浆标号等，应经计算或验算确定。
- 本图集砖砌体均为普通粘土砖，强度等级(标号)不低于MU7.5。有饰面层的砖围墙可推荐使用KP1孔承重型粘土空心砖。当采用240(250)厚砼空心小砌块时宜采用M10砂浆砌筑，限高分别为2000(0.4KN/M²)和1400(0.8KN/M²)，可供参考。
- 围墙宜设防潮层，做法为20厚1:3水泥砂浆掺3%防水粉。散水孔一般每开间或每3~4M设一个。围墙应设伸缩缝，间距不大于75M。
- 本图集钢筋砼构件，如不注明：混浇为C15、预制为C20级，钢筋均为I级(Σ)，钢材均为3号钢；焊接均用T42焊条；焊缝高度hf≥a，边缘贴角焊缝hf=8(边厚厚度)焊缝长度l=50或8a；混浇焊缝可采用间歇缝，每段L≥8hf间距应≤30hf(较薄焊件厚度)。现浇基础如不注明，为C10细石砼。
- 本图装饰面做法：除注明者外，均应参照苏J95014《施工说明》施工。钢铁制品均刷防锈漆两道(安装前一道)，面漆如不注明或设计无规定，均刷调和漆两道(普通做法)；颜色由设计人定。露明焊缝必须锉平磨光。
- 本图集未注明的尺寸单位均为毫米(mm)
- 本图集和说明未尽事项，均应按国家有关现行施工和验收规范、技术规程、标准等执行和办理。
- 本图集选用，除特定者外，索引格式规定如下
| 采用整页图或未指定详图号时： | 苏J9508 — [图片] (页号) |
| 已选定某页某图时： | 苏J9508 — [图片] (详图号) |

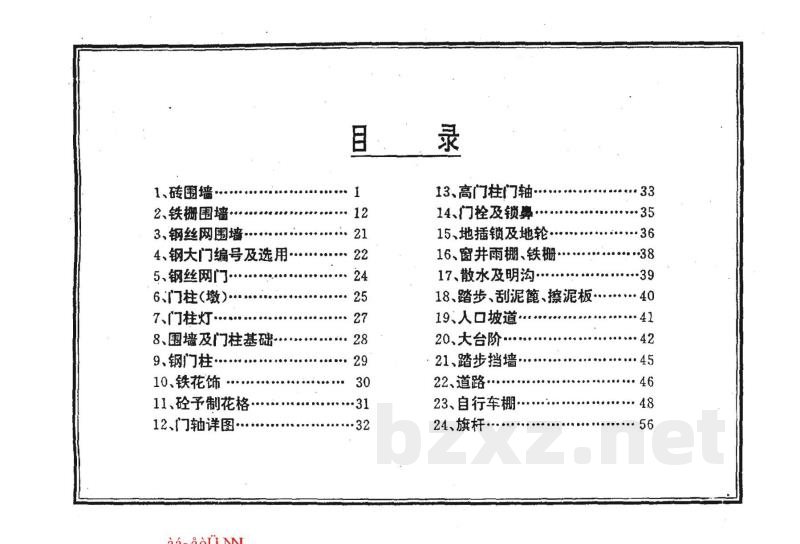

目 录
|

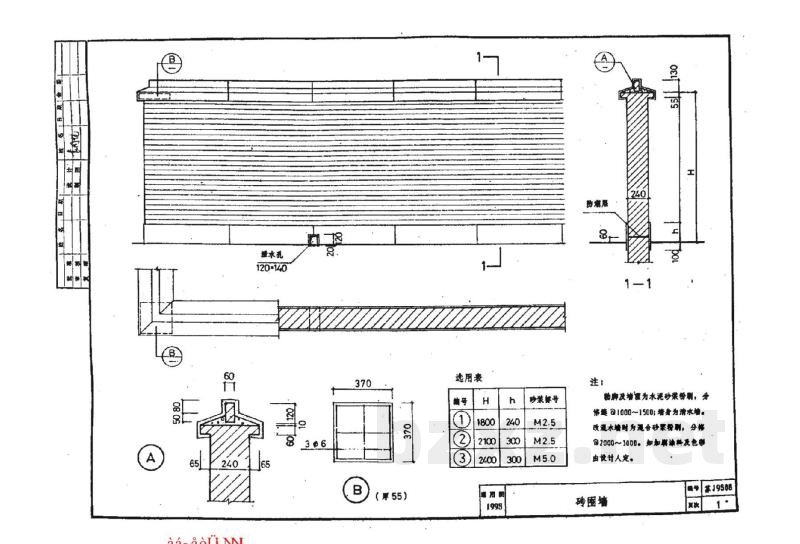

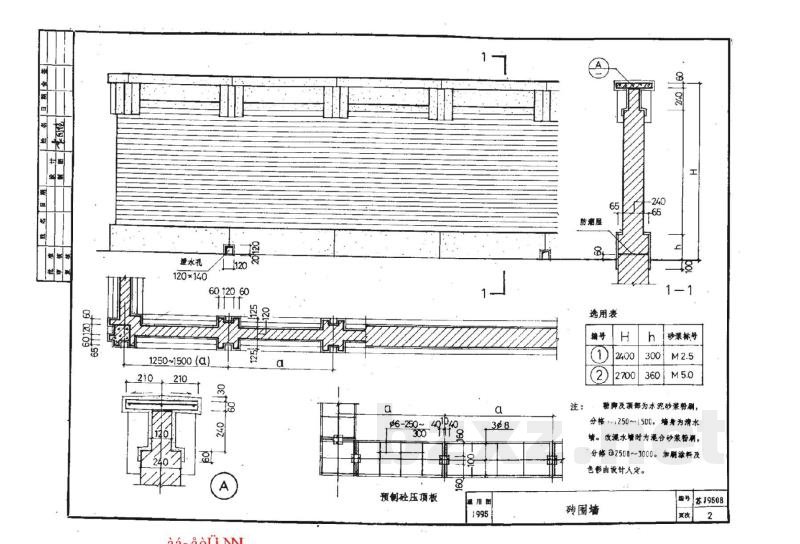

1、砖围墙………4 2、铁栅围墙………12 3、钢丝网围墙………21 4、钢大门编号及选用………22 5、钢丝网门………24 6、门柱(墩)………25 7、门柱灯………27 8、围墙及门柱基础………28 9、钢门柱………29 10、铁花饰………30 11、砼予制花格………31 12、门轴详图………32 |
