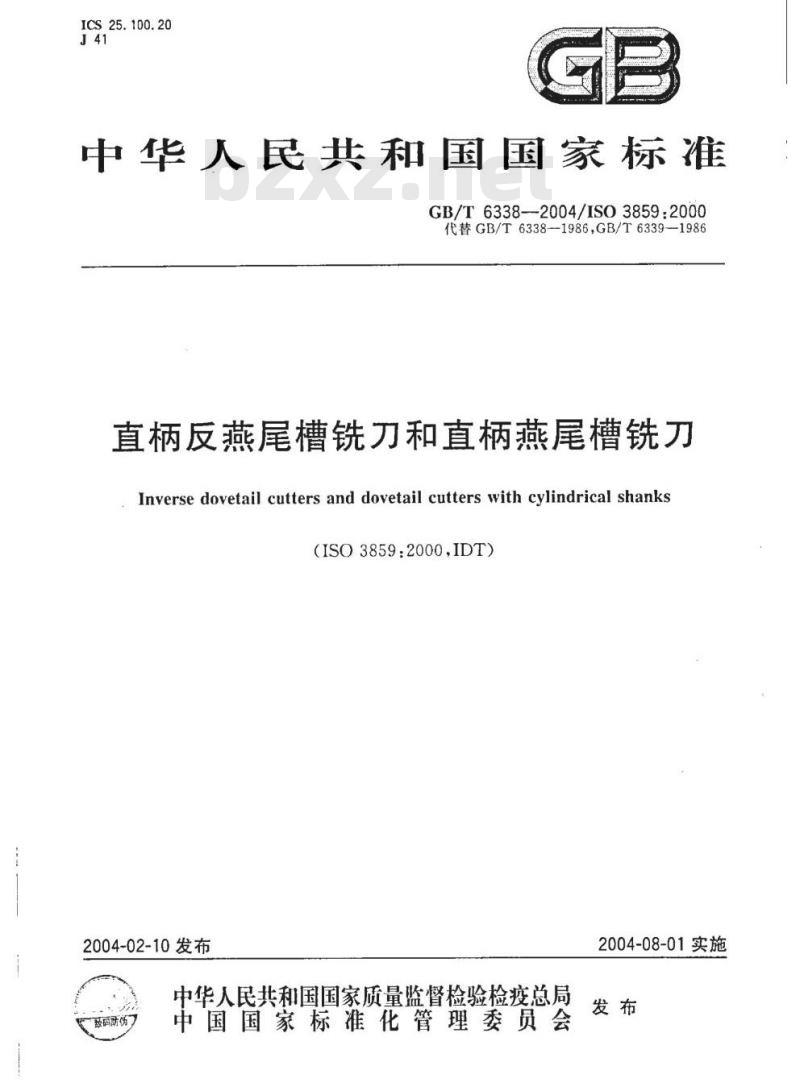

【GB国家标准】 直柄反燕尾槽铣刀和直柄燕尾槽铣刀

GB/T 6338-2004.Inverse dovetail cutters and dovetail cutters with cylindrical shanks.
1范围
GB/T 6338规定了普通直柄、削平直柄和螺纹柄的反燕尾槽铣刀和燕尼槽铣刀的尺寸。
反燕尾槽铣刀和燕尾槽铣刀具有相同的设计特点。
GB/T 6338适用于直径d2从16 mm~31. 5 mm的45°和60°的燕尼槽和反燕尾槽铣刀。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,共随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
ISO 3338-1铣刀直柄笫1部分:普通直柄的尺寸特性
ISO 3338-2铣刀直柄第2 部分:削平直柄的尺寸特性
ISO 3338-3铣刀直柄 笫 3部分:螺纹柄的尺寸特性
3尺寸

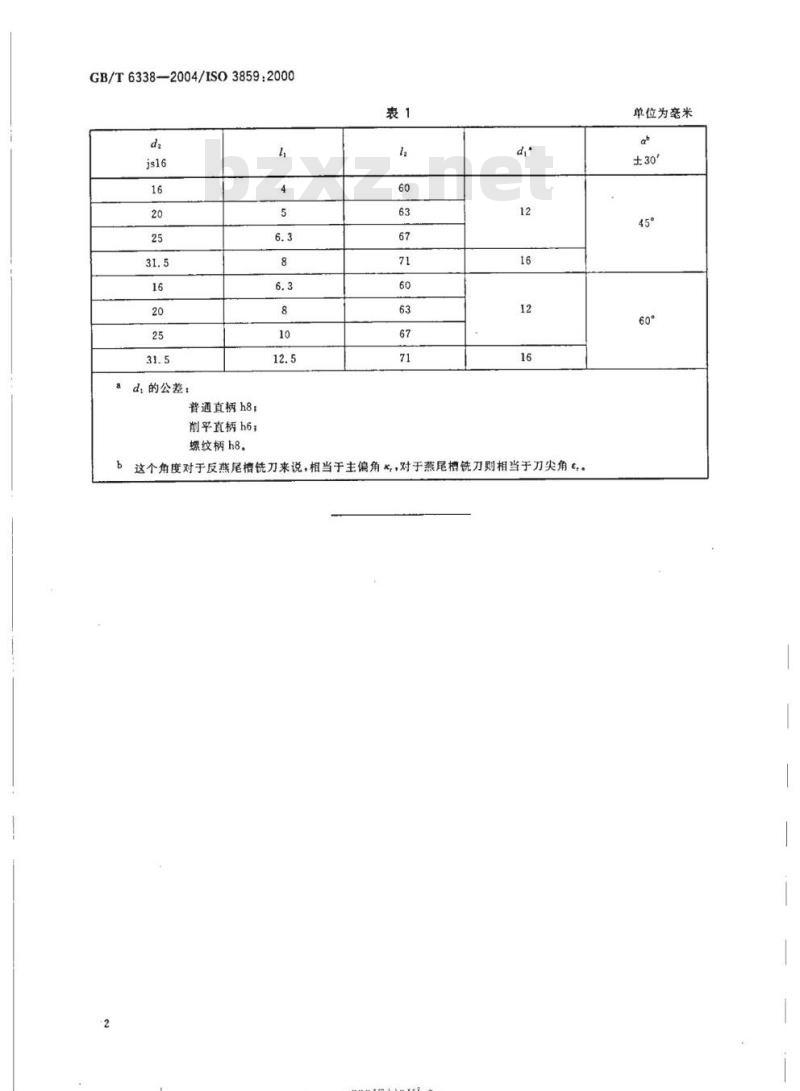

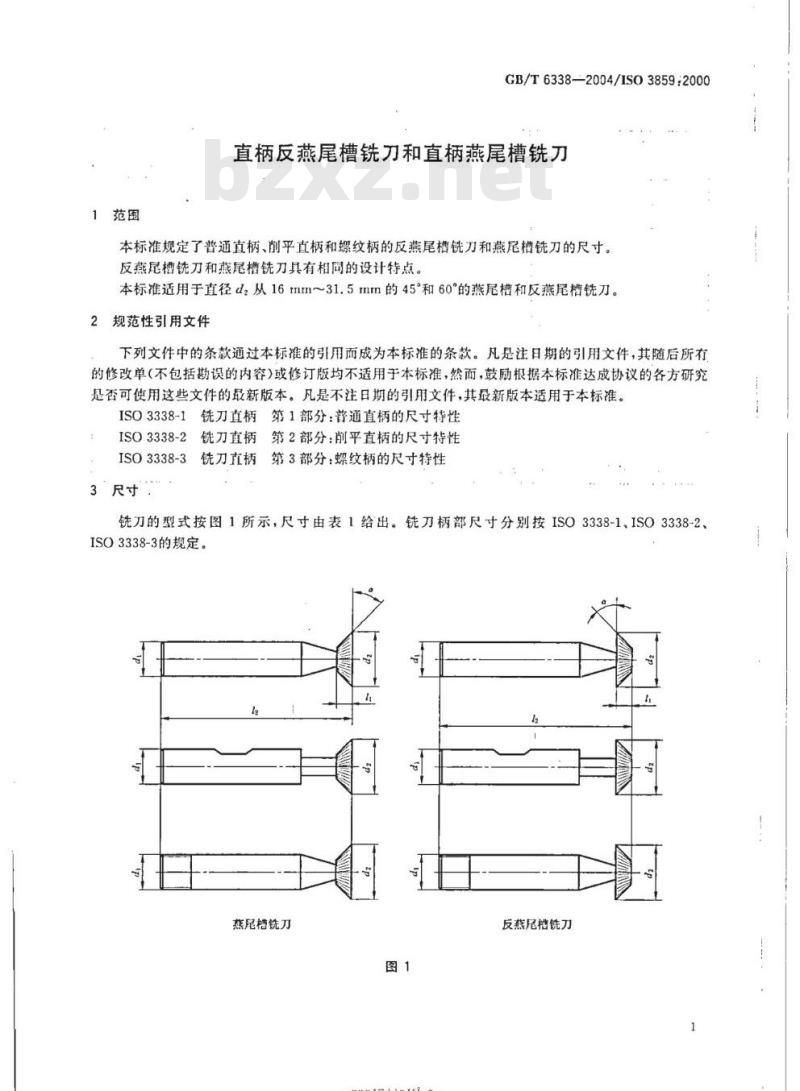

铣刀的型式按图1所示,尺寸由表1给出。铣刀柄部尺寸分别按ISO 338-1. ISO 3338-2.ISO 3338-3的规定.
