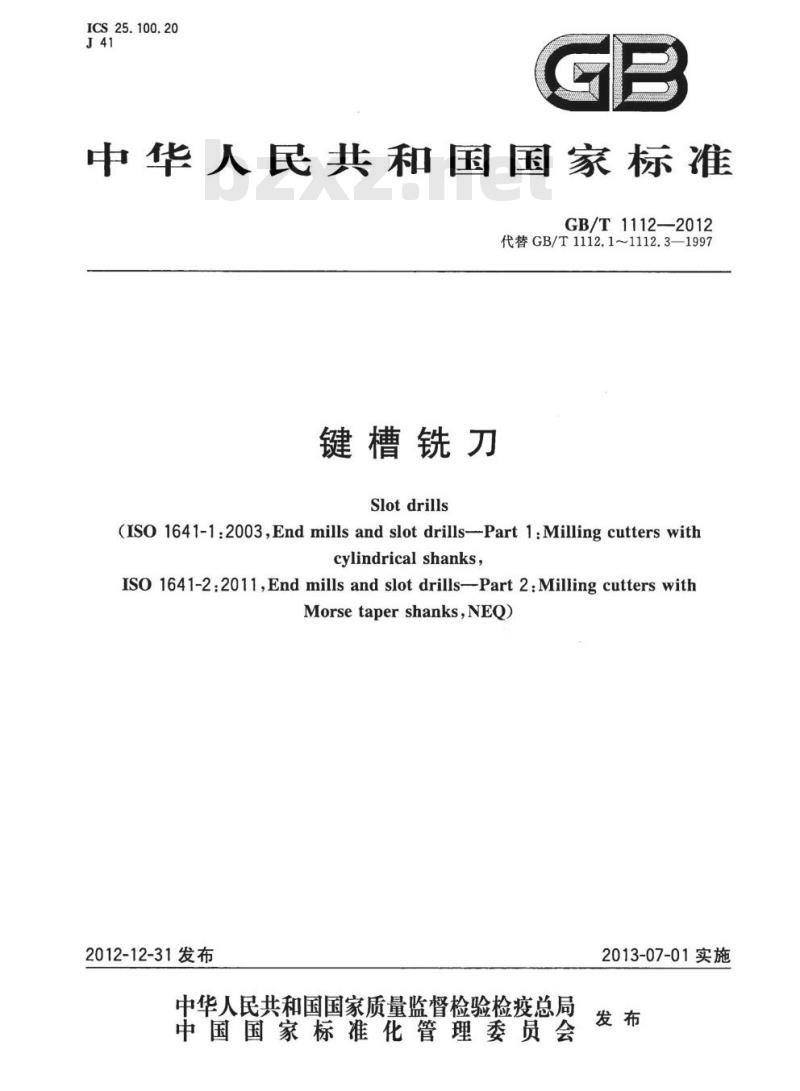

【GB国家标准】 键槽铣刀

GB/T 1112-2012.Slot drills.

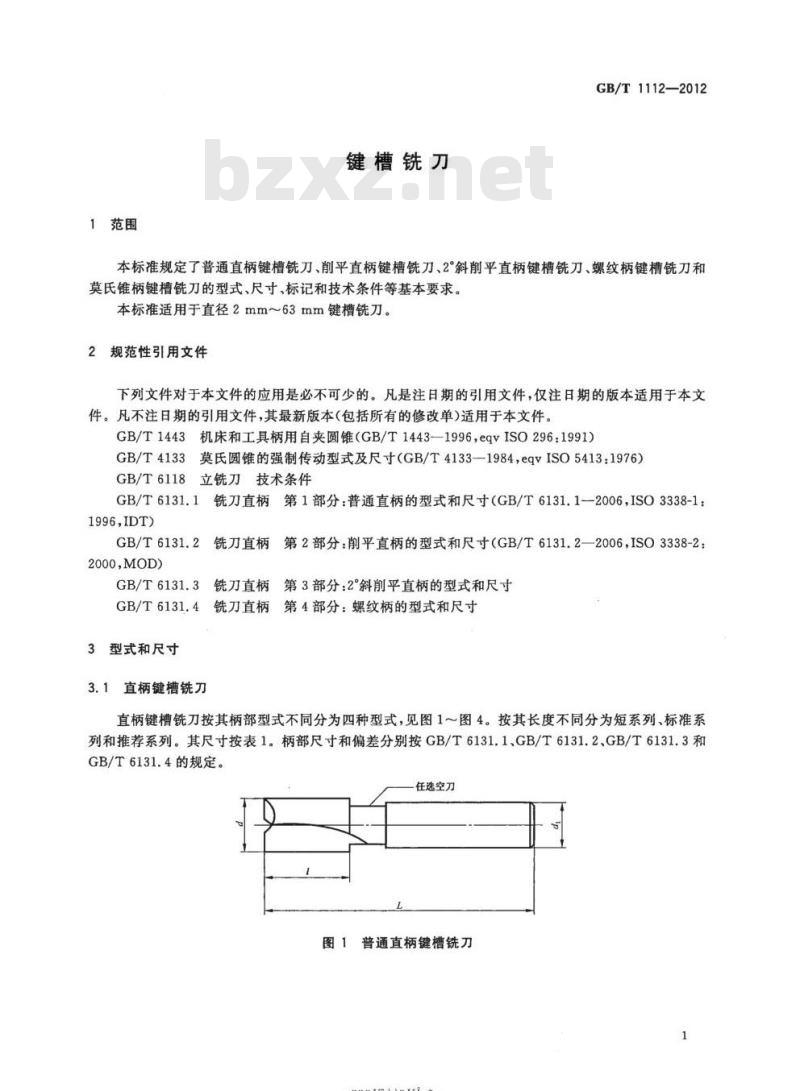

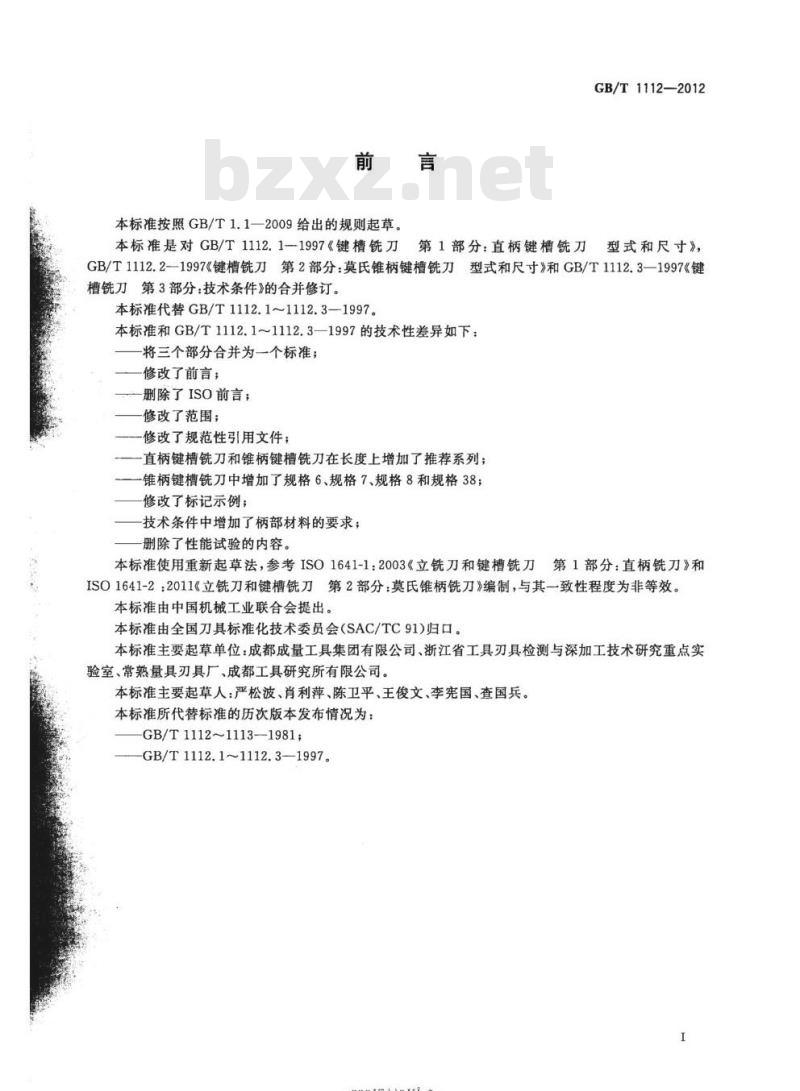

1范围
GB/T 1112规定了普通直柄键槽铣刀、削平直柄键槽铣刀、2°斜削平直柄键槽铣刀、螺纹柄键槽铣刀和莫氏锥柄键槽铣刀的型式、尺寸、标记和技术条件等基本要求。
GB/T 1112适用于直径2 mm~63 mm键槽铣刀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1443机床和工具柄用 自夹圆锥(GB/T 1443-1996,eqv ISO 296:1991)
GB/T 4133莫氏圆锥的强制传动型式及尺寸(GB/T 4133-1984,eqv ISO 5413:1976)
GB/T 6118立铣刀技术条件
GB/T 6131.1铣刀直柄第1部分:普通直柄的型式和尺寸(GB/T 6131. 1-2006 ,ISO 3338-1: 1996 ,IDT)
GB/T 6131.2铣刀直柄 第2部分:削平直柄的型式和尺寸(GB/T 6131. 2-2006 , ISO 3338-2:2000 , MOD)
GB/T 6131.3 铣刀直柄第3 部分:2°斜削平直柄的型式和尺寸
GB/T 6131.4铣刀直柄第4 部分:螺纹柄的型式和尺寸
3型式和尺寸
3.1直柄键槽铣刀

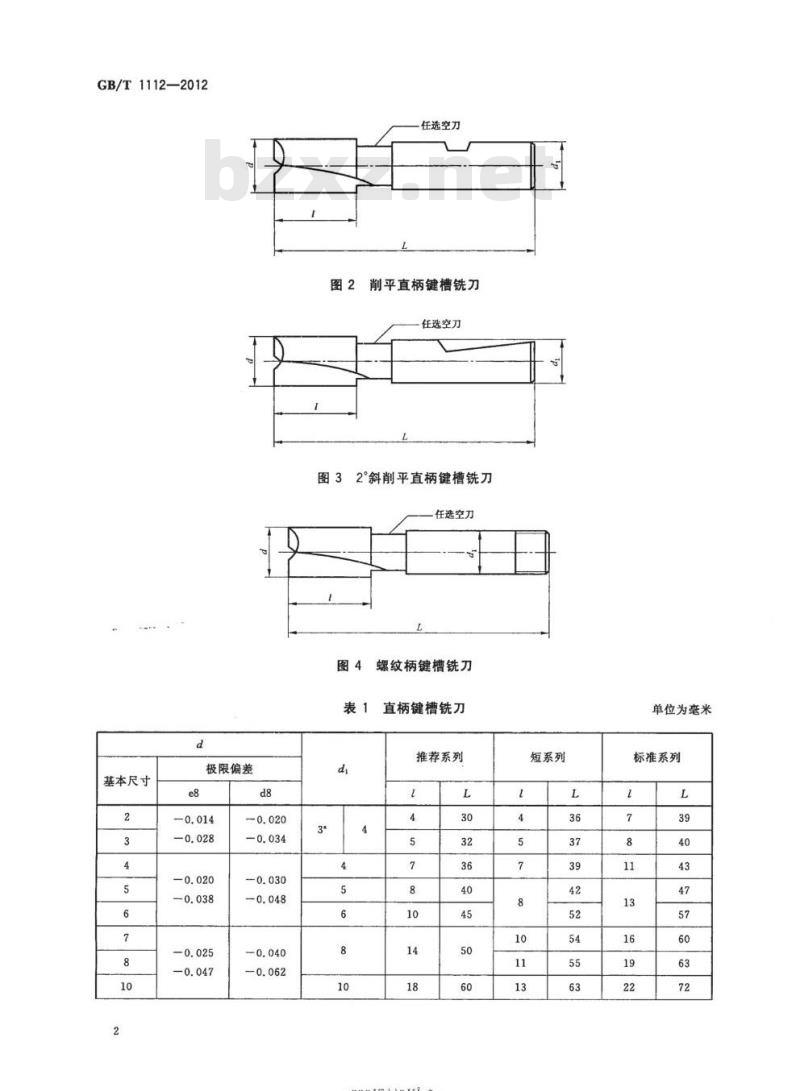

直柄键槽铣刀按其柄部型式不同分为四种型式,见图1~图4.按其长度不同分为短系列、标准系列和推荐系列。其尺寸按表1.柄部尺寸和偏差分别按GB/T 6131.1.GB/T 6131.2、GB/T 6131. 3和GB/T 6131.4的规定。
3.2莫氏锥柄键槽铣刀

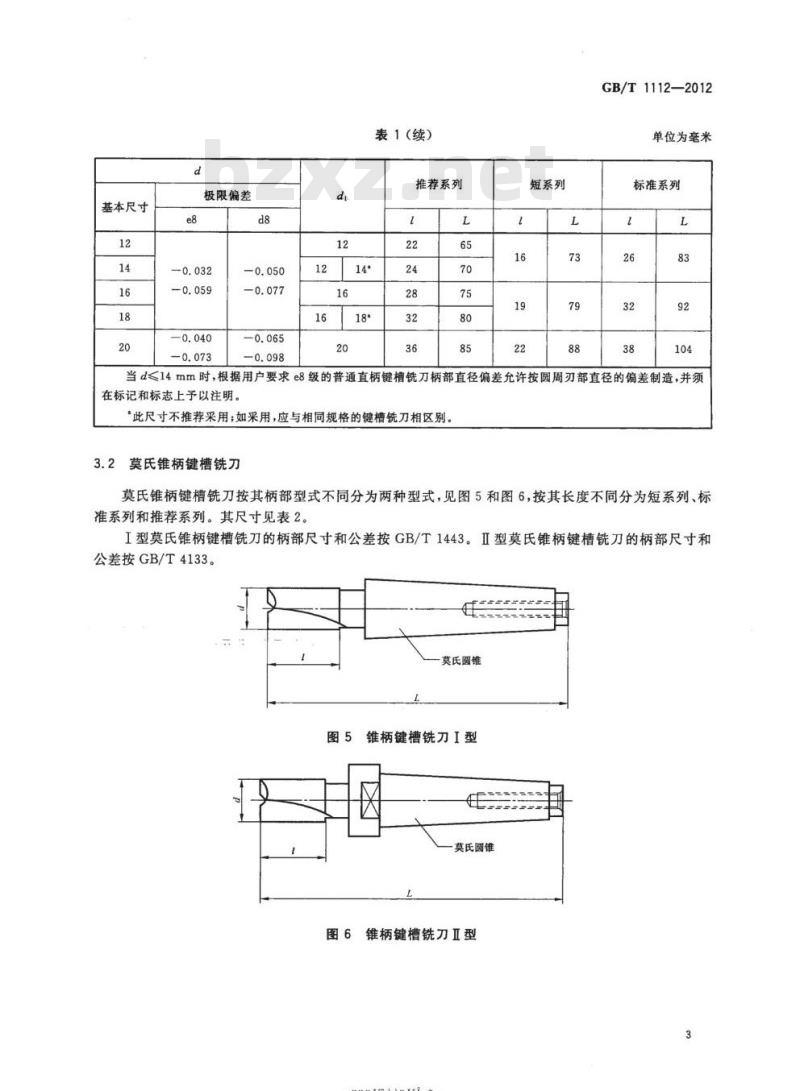

莫氏锥柄键槽铣刀按其柄部型式不同分为两种型式,见图5和图6,按其长度不同分为短系列、标准系列和推荐系列。其尺寸见表2。
I型莫氏锥柄键槽铣刀的柄部尺寸和公差按GB/T 1443。II型莫氏锥柄键槽铣刀的柄部尺寸和公差按GB/T  4133.
