【苏J28-2007】 太阳热水系统与建筑一体化设计标准

太阳热水系统与建筑一体化设计标准图集
图集号：苏J28-2007
批准部门：江苏省建设厅
主编单位：江苏筑森建筑设计有限公司、江苏省建设厅科技发展中心
实行日期：2007年10月1日

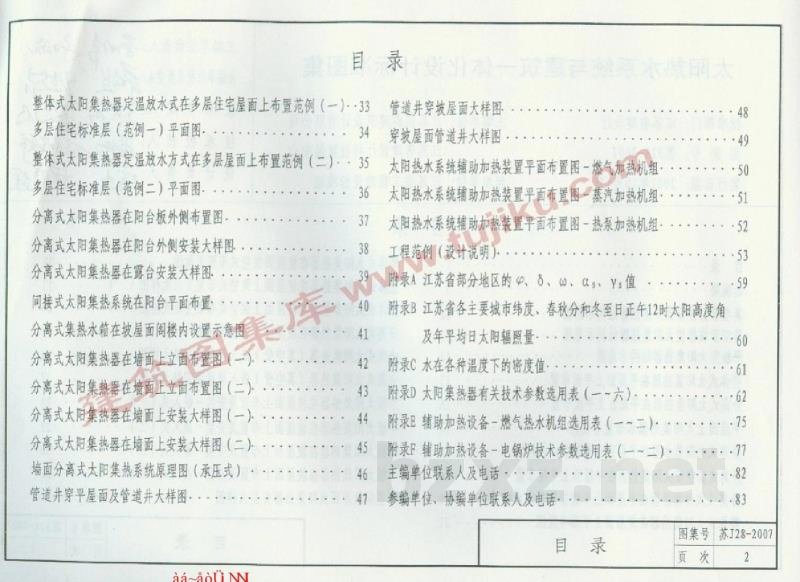

目录
总说明
真空管竖排型太阳集热器结构示意图
真空管横排型太阳集热器结构示意图
平板型太阳集热器结构示意图
整体式太阳集热器在平屋面上平面布置
分离式太阳集热器在平屋面上平面布置
平屋面上太阳集热器水布置示意图
整体式太阳热水器在平屋面上安装支点大样图
分离式真空管太阳集热器在平屋面上平铺布置
分离式太阳集热器在平屋面上安装大样图
分离式太阳集热器（真空管）嵌入平屋面安装大样图
分离式太阳集热器（真空管）嵌入坡屋面安装大样图
平板太阳集热器在坡屋面上布置及安装
压型钢板屋面太阳集热器安装大样图
整体式太阳集热器定温放水式在多层住宅屋面上布置范例
管道井穿坡屋面大样图
多层住宅标准层平面图
太阳热水系统辅助加热装置平面布置图（燃气加热机组）
太阳热水系统辅助加热装置平面布置图（蒸汽加热机组）
太阳热水系统辅助加热装置平面布置图（热泵加热机组）
分离式太阳集热器在阳台板外侧布置图
分离式太阳集热器在阳台外侧安装大样图
分离式太阳集热器在露台安装大样图
间接式太阳集热系统在阳台平面布置
附录B：江苏省各主要城市纬度、春秋分和冬至日正午12时太阳高度角及年平均日太阳辐照量
附录C：水在各种温度下的密度值
附录D：太阳集热器有关技术参数选用表
附录E：辅助加热设备-燃气热水机组选用表
附录F：辅助加热设备—电锅炉技术参数选用表

1 编制依据
总说明

2 设计依据
2.1 适用范围
根据江苏省建设厅苏建科（2004）336号文要求编制。《太阳热水系统与建筑一体化设计标准图集》适用于江苏地区城乡新建住宅及其他民用建筑中采用集中或局部供热水的太阳热水系统改建、扩建的住宅及其他民用建筑中安装太阳热水系统时，可参照使用。
2.2 设计依据
- 《太阳热水系统设计、安装及工程验收技术规范》GB/T18713-2002
- 《民用建筑太阳热能水系统应用技术规范》GB50364-2005
- 《太阳集热器性能室内试验方法》GB/T18972-2003
- 《真空管太阳集热器》GB/T17581-1998
- 《平板集热器技术条件》GB/T6424-1997
- 《家用太阳热水器电辅助热源》NY/T513-2002
- 《家用太阳热水器储热水箱》NY/T514-2002
- 《住宅建筑太阳热水系统一体化设计、安装及验收规程》DGJ32/TJ08-2005A
- 《住宅建筑规范》GB50368-2005
- 《江苏省住宅设计标准》DGJ32/J26-2006
- 《建筑给水排水设计规范》GB50015-2003
- 《民用建筑设计通则》GB50352-2005
- 《屋面工程技术规范》GB50345-2004
- 《建筑物防雷设计规范》GB50057-94
- 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
- 《建筑电气工程施工质量验收规范》GB50303-2002

3.2 太阳集热器安装范围
太阳集热器安装在平屋面上及嵌入建筑坡屋面、阳台、墙面或架空结构。

4 工艺选用技术条件
4.1 集热系统的分类及其特征
4.1.1 太阳集热系统按运行方式可分为三种：
1）自然循环系统：是利用传热工质内部的温度梯度产生的密度差所形成的自然对流进行循环的太阳集热循环系统。其特征：在自然循环系统中，为了保证必要的热虹吸压头，贮热水箱底应高于太阳集热器的上部。系统简单，不需附加动力。
2）直流式系统：传热工质一次流过集热器加热后，进入贮热水箱或用热水处的非循环太阳集热系统。其特征：贮水箱仅为贮存太阳集热器所排出的热水。
3）强制循环系统：是利用机械设备等外部动力迫使传热工质通过太阳集热器或换热器进行循环的太阳集热系统。其特征：强制循环系统通常采用温差控制、光电控制及定时器控制等方式。
4.1.2 太阳集热系统按有无换热器可分为：直接系统和间接系统。
4.1.3 太阳集热系统与辅助能源联合使用，成为带辅助热源的太阳集热系统。
4.1.4 太阳集热系统按贮水箱设置位置分为：整体式和分离式。
1）整体式集热系统：是将太阳集热器与贮热水箱直接连接成一体，其运行方式只能自然循环。当采用自然循环时，上热水箱底必须高于集热器上部约0.30~0.50m；当采用强制循环方式时，热水箱位置设置地点不受限制，系统可为开式或闭式。
2）分离式集热器：可以用在单户集热系统及集中集热系统中。在集中集热系统中，太阳集热器的结构形式、规格、尺寸应符合建筑一体化设计要求，且能承受0.60MPa以上的工作压力，并实现模数化、系列化、多元化。

4.2 自然循环集热系统
4.2.1 自然循环系统结构简单，包含太阳集热器、储热水箱、上循环管、下循环管、给水管、热水管、透气管、排水阀等。
4.2.2 布置要求：
1）为了减少循环水头损失，应尽量缩短上、下循环管道长度和减少弯头数量，循环管路上不宜设置阀门。
2）为了保证一定的热虹吸压头，贮热水箱底部必须高于集热器顶部，其高差一般为0.30~0.50m。
3）上循环管在贮热水箱的入口位置应低于水箱水面。
4）太阳集热器必须并联，不得串联。
5）上、下循环管沿水流方向必须设有大于或等于0.3%的坡度。
6）自然循环的热虹吸压头很小，不适于大面积的太阳集热系统，经验推荐总集热面积小于30m²的系统可采用自然循环系统。

4.3 强制循环集热系统
4.3.1 当条件限制不能设置自然循环集热系统时，应采用强制循环集热系统。
1) 强制循环直接加热集热系统：原理为通过循环水泵使工质循环。
4.3.2 强制循环集热系统中循环水泵的启停由集热器组上循环总管的起点温度与集热循环水箱底部温度差控制，控制温度通常为5℃-15℃（温度差为15℃时循环泵开启，5℃时停泵）。
2) 强制循环间接加热集热系统：通过换热器进行热量交换。

4.4 直流系统
4.4.1 直流系统结构简单。
4.4.2 本系统宜采用真空管型太阳集热器。
4.4.3 直流系统宜采用定温控制方式：
1）温度传感器（温包）位于集热器组出口最高点处，当集热器出水口温度达到设定温度时，温度传感器控制电磁阀开启放热水。
2）本系统由生活给水管供给并维持所需水压。
