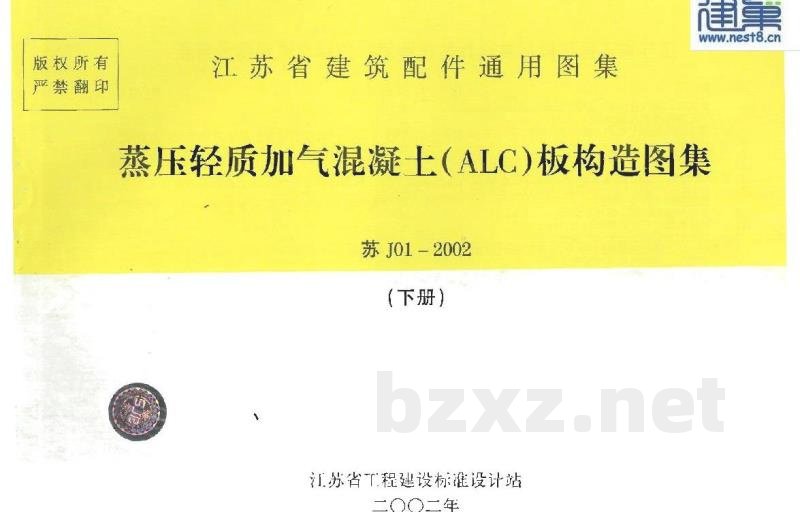

【苏J01-2002】 蒸压轻质加气混凝土（ALC）板构造图集（下册）

江苏省建筑配件通用图集
蒸压轻质加气混凝土（ALC）板构造图集（下册）
苏J01-2002

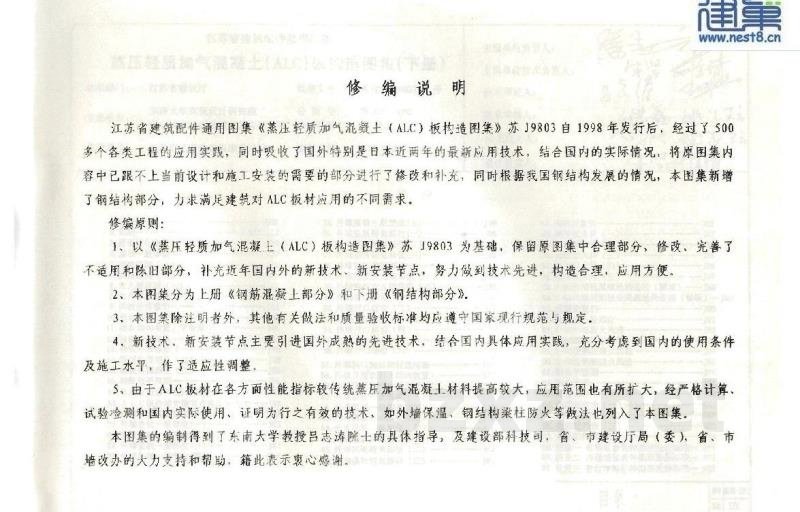

【修编说明】
江苏省建筑配件通用图集《蒸压轻质加气混凝土（ALC）板构造图集》苏J9803自1998年发行后，经过了500多个各类工程的应用实践，同时吸收了国外特别是日本近两年的最新应用技术，结合国内的实际情况，将原图集中已跟不上当前设计和施工安装需要的部分进行了修改和补充。同时根据我国钢结构发展的情况，本图集新增了钢结构部分，力求满足建筑对ALC板材应用的不同需求。

修编原则：
1. 以《蒸压轻质加气混凝土（ALC）板构造图集》苏J9803为基础，保留原图集中合理部分，修改、完善不适用和陈旧部分，补充近年国内外新技术、新安装节点，努力做到技术先进，构造合理，应用方便。
2. 本图集分为上册《钢筋混凝土部分》和下册《钢结构部分》。
3. 本图集除注明者外，其他有关做法和质量验收标准均应遵守国家现行规范与规定。
4. 新技术、新安装节点主要引进国外成熟的先进技术，结合国内具体应用实践，充分考虑到国内的使用条件及施工水平，作了适应性调整。
5. 由于ALC板材在各方面性能指标较传统蒸压加气混凝土材料提高较大，应用范围也有所扩大，经严格计算、试验验证和国内实际使用证明为行之有效的技术，如外墙保温、钢结构梁柱防火等做法也列入了本图集。

本图集的编制得到了东南大学教授吕志涛院士的具体指导，及建设部科技司、省、市建设厅局（委）、省、市墙改办的大力支持和帮助，特此表示衷心感谢。

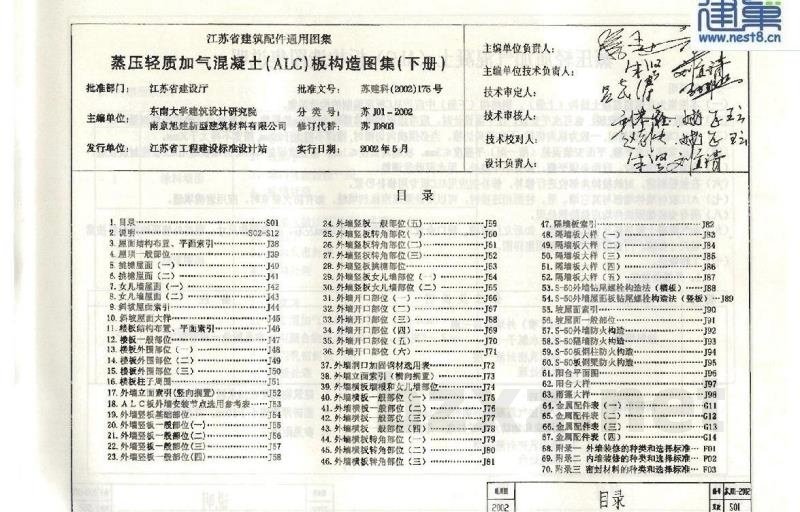

【目录】
1. 目录
2. 说明
3. 屋面结构布置、平面索引
4. 屋面一般部位
5. 挑檐屋面（一）
6. 挑檐屋面（二）
7. 女儿墙屋面
8. 女儿墙屋面（二）
9. 斜坡屋面索引
10. 斜坡屋面大样
11. 楼板结构布置、平面索引
12. 楼板一般部位
13. 楼板外墙部位（一）
14. 楼板外墙部位（二）
15. 楼板外墙部位（三）
16. 楼板挂板
17. 外墙立面索引
18. ALC板外墙安装节点选用参考表
19. 外墙整板基础部位
20. 外墙竖板一般部位（一）
21. 外墙竖板一般部位（二）
22. 外墙竖板一般部位（三）
23. 外墙竖板一般部位（四）
24. 外墙竖板一般部位（五）
25. 外墙整板转角部位（一）
26. 外墙整板转角部位（二）
27. 外墙整板转角部位（三）
28. 外墙竖板挑檐部位
29. 外墙竖板女儿墙部位
30. 外墙整板女儿墙部位（一）
31. 外墙整板女儿墙部位（二）
32. 外墙开口部位（一）
33. 外墙开口部位（二）
34. 外墙开口部位（三）
35. 外墙开口部位（四）
36. 外墙开口部位（五）
37. 外墙开口部位（六）
38. 外墙横板加周钢材选用表
39. 外墙立面索引（横向布置）
40. 外墙板墙根和女儿墙部位
41. 外墙横板一般部位（一）
42. 외墙横板一般部位（二）
43. 外墙横板一般部位（三）
44. 外墙横板一般部位（四）
45. 外墙横板转角部位（一）
46. 外墙横板转角部位（二）
47. 外墙横板转角部位（三）
48. 外墙板大样（一）
49. 外墙板大样（二）
50. 隔墙板大样（一）
51. 隔墙板大样（二）
52. 隔墙板大样（三）
53. 隔墙板大样（四）
54. 隔墙板大样（五）
55. 外墙钻尾螺栓构造法（板）
56. 外墙屋面板钻尾螺栓构造法（竖板）
57. 坡屋面索引
58. 坡屋面一般部位
59. 外墙防火构造
60. 隔墙防火构造
61. 板-钢柱防火构造
62. 板-钢梁防火构造
63. 阳台平面图
64. 阳台大样
65. 雨篷大样
66. 金属配件表（一）
67. 金属配件表（二）
68. 金属配件表（三）
69. 金属配件表（四）
70. 金属配件表（五）
71. 附录一：外墙装修的种类和选择标准
72. 附录二：内墙装修的种类和选择标准
73. 附录三：密封材料的种类和选择标准

【说明】
一、建筑说明
（一）本图集为在钢筋混凝土结构（上册）、钢结构（下册）中应用ALC板而编制的构造图集。
（二）ALC板一般为竖向安装，也可水平安装。在平面设计时，应考虑板的通常规格为600mm的模数，尽量减少工地现场切割量。
（三）在ALC墙板上切槽时，一般为纵向切槽，不宜横向切槽。当必须横向切槽时，深度不得大于20mm，槽宽不得大于30mm。
（四）板材安装力求平整，平面安装误差（指一面）平整度≤3mm，板缝高低差≤1mm，垂直度误差≤3mm。外墙板缝用ALC板密封胶嵌缝。
（五）安装墙板的部位，底面必须平整，如有不平整处，用水泥砂浆调整。
（六）在做粉刷前，对缺角部位进行修补，修补剂应应用ALC板专用修补砂浆。
（七）ALC板材墙体端部与其它墙、梁、柱面相连接时，可以用砂浆或泡沫剂填缝。如有防火要求时，应用岩棉填缝。
（八）所有安装固定件应做防锈处理。
（九）ALC加气混凝土板规格尺寸应比较准确，如门、窗、洞口，洞口余量（指一面）可在10mm左右。门窗制作尺寸应根据外墙面饰面材料按常规尺寸扣除，门窗固定方式参照图集详图。

二、工程做法
1. 外墙面做法：
- 涂料墙面：刷（喷）外墙涂料一遍、批防水腻子一遍、涂丙烯酸密封液一层、板缝处理。参见附录一。
- 面砖墙面：贴面砖、使用专用加气混凝土界面剂（2~3mm）或用聚合物防水砂浆打底（厚度3~5mm）、涂丙烯酸密封液一层、板缝处理。参见附录一。
2. 内墙面做法：
- 涂料墙面：涂料饰面、批腻子、涂丙烯酸密封液一层、板缝处理。参见附录二。
- 油漆墙面：油漆（做法同有关标准图）、批腻子、涂丙烯酸密封液一层、板缝处理。
- 瓷砖墙面：贴瓷砖、使用专用加气混凝土界面剂（2~3mm）或用聚合物防水砂浆打底（厚度3~5mm）、涂丙烯酸密封液一层、板缝处理。参见附录二。
3. 屋面做法：
- 屋面防水：卷材防水或涂膜防水、涂防水底层涂料一层、板缝处理。参见附录三。

三、设计依据
（一）本图集结构设计依据：
- 《混凝土结构设计规范》（GBJ10-89）
- 《钢结构设计规范》（GBJ17-88）
- 《建筑结构荷载规范》（GB50009-2001）
- 《钢筋混凝土高层建筑结构设计与施工规程》
- 《建筑抗震设计规范》（GB50011-2001）
- 《蒸压轻质加气混凝土应用技术规程》（DB32/T184-1998）

（二）本图集中ALC板材的统一编号为：
- 楼板：ALB - XXX - XXX (长度、荷载、厚度)
- 屋面板：AWB - XX - XXX (长度、荷载、厚度)

【备注】
1. 屋面防水层做法及要求见有关标准图集。
2. 高分子防水卷材及聚合物改性沥青防水卷材防水层做法参见有关标准图集。
3. ALC板平屋面排水坡度宜选用结构找坡，坡度3%。
