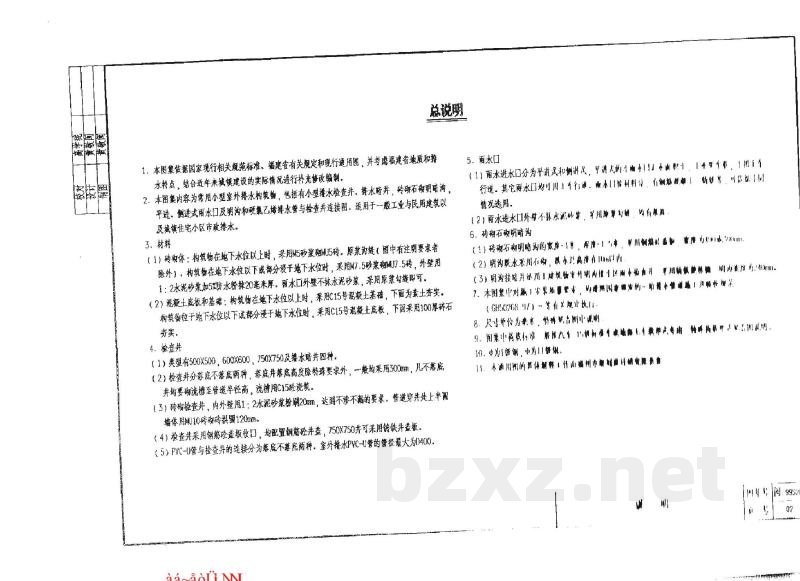

标准简介/下载总说明
1. 本图集依据国家现行相关规范标准，确定省有关规定和使用范围图，并考虑福建省地质和降水特点，结合近年本省城镇建设的实际情况进行补充修改编制。
2. 本图集内容为常用小型室外排水构筑物，包括有小型雨水检查井、雨水跌水井、砖砌石砌矩形沟、平过、截流水雨水口及明沟和混凝土槽排水渠与检查井连接用。适用于一般工业与民用建筑以及城镇住宅小区市政排水。
3. 材料
(1) 砖砌体：构筑物在地下水位以上时，采用MU5级烧结普通砖、原浆勾缝（图中有注明要求者除外）。构筑物在地下水位以下或部分浸于地下水时，采用M7.5砂浆砌筑MU5砖。外壁用1:2水泥砂浆加30防水粉抹面20毫米厚。雨水口内壁不抹水泥砂浆，采用原浆勾缝即可。
(2) 混凝土底板和基础：构筑物在地下水位以上时，采用C15号混凝土垫层，下面为素土夯实。构筑物位于地下水水位以下或部分浸于地下水时，采用C15号混凝土垫层，下底灰用100厚碎石夯实。
4. 检查井

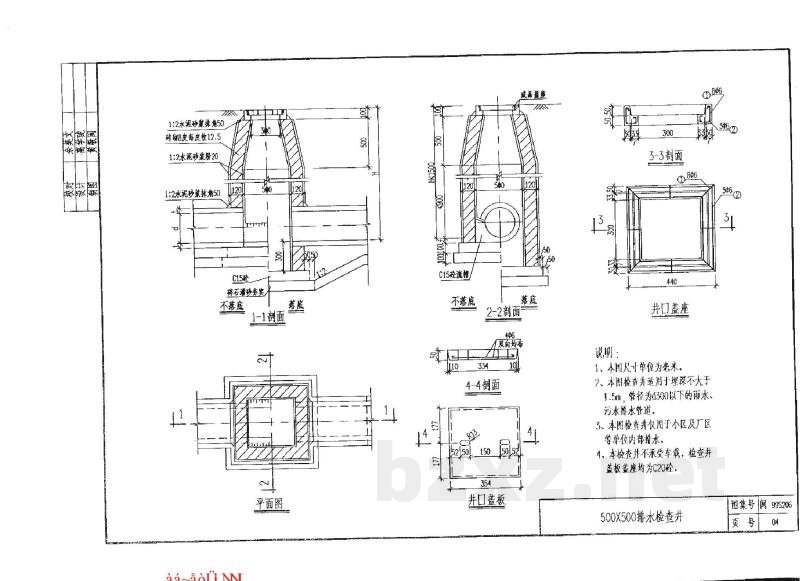

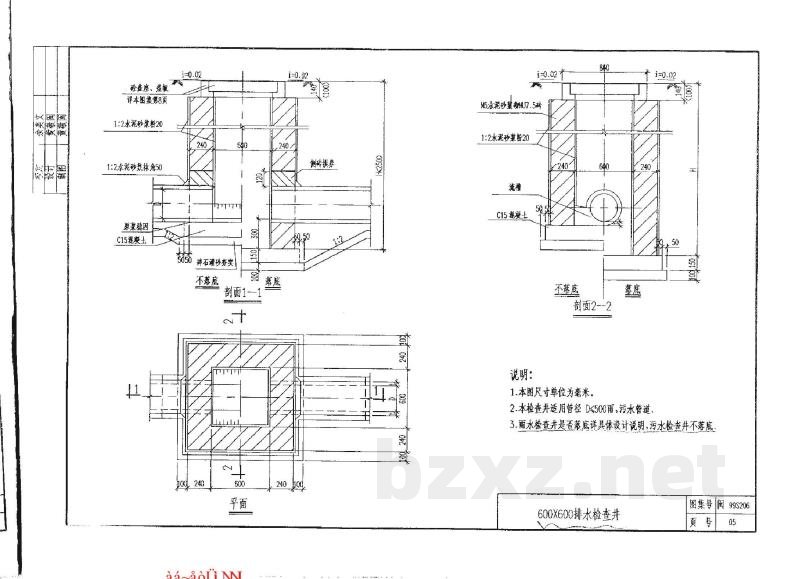

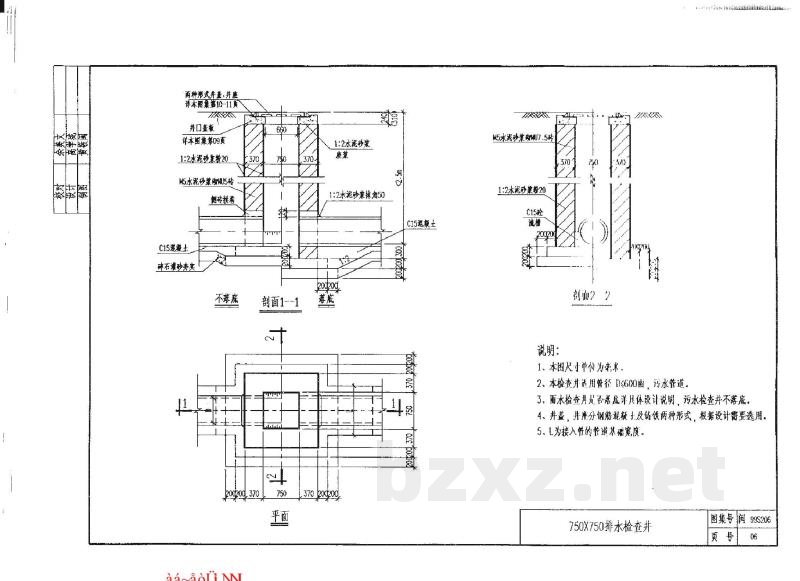

(1) 类型有500x500、600x600、750X750及潜水雨水口四种。

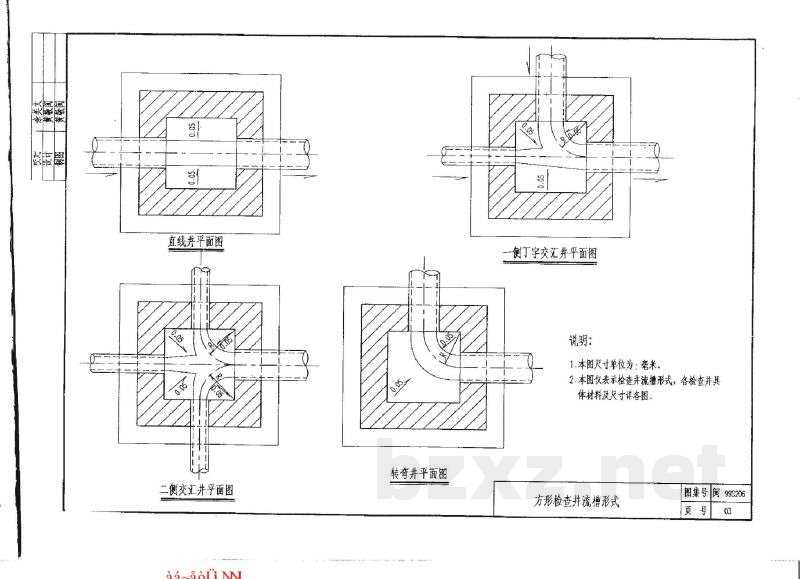

(2) 检查井分流底不落地两种，若底井标高高度除特殊要求外，一般均采用300mm。凡不需要流向要确定至管道半径高，流槽用C15浇筑。
(3) 砖砌检查井，内外壁用1:2水泥砂浆抹面20mm，达到不渗不漏的要求。管径变更处上弯端采用HM147砂砖封到厚120cm。
(4) 检查井采用钢筋混凝土盖板口，如配置钢箅盖井盖，750X750可采用铸铁井盖。
(5) PVC-U管与检查井的连接均为承插不渗不漏两种。室外排水PVC-U管的管径最大为DN100。
5. 雨水口
(1) 雨水进水口分为平流式和斜槽式，平面尺寸如4-12表所示（1#井尺寸）。图中1#井型。其它雨水口均用1#井型、雨水口材料可在钢筋混凝土、铸铁等中选用。
(2) 雨水进水口外壁不抹水泥砂浆，可用原浆勾缝。
6. 砖砌石砌矩形沟
(1) 砖砌石砌矩形沟的宽度为0.4米、0.5米、0.7米等，可根据现场地形及排水量选用相应规格。
(2) 明沟流水采用水泥砂浆勾缝，确保平整度在±3mm以内。
(3) 矩形检查井用1#砖砌检查井或钢筋混凝土检查井均可。管径变更处上弯端采用HM147砂砖封到厚120cm。
7. 本图集中对第5、6、8项有补充说明
（GB50268-97）—省有关地方标准执行。
8. 凡与管径要求者，特殊见点图中说明
9. 附表中高配1#井。如排水口有特殊要求的可另作图设计（具体尺寸由设计院确定）。
10. #为15级钢，小方10圆钢。
