【苏J30-2008】 塑料门窗

江苏省工程建设标准设计图集《塑料门窗》（苏J30-2008）

编号：苏J30-2008
发布单位：江苏省建设厅
出版单位：中国建筑工业出版社
实施日期：2008年5月1日

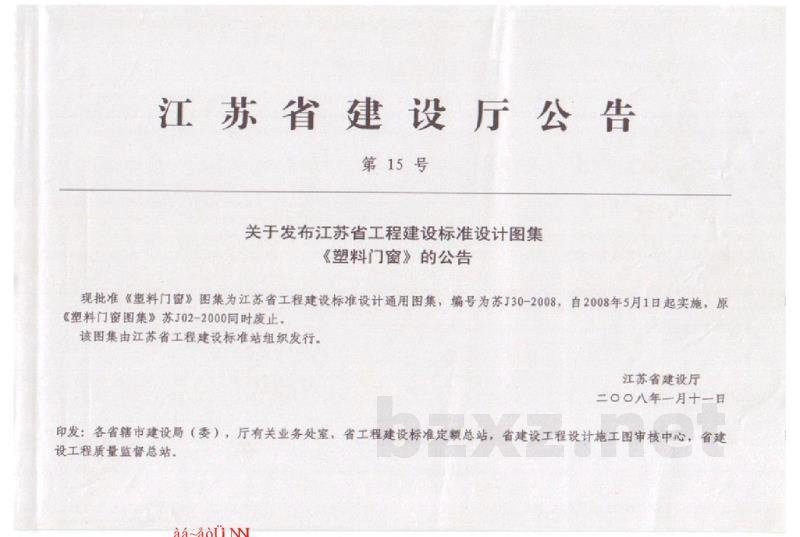

江苏省建设厅公告第15号
关于发布江苏省工程建设标准设计图集《塑料门窗》的公告
现批准《塑料门窗》图集为江苏省工程建设标准设计通用图集，编号为苏J30-2008，自2008年5月1日起实施。原《塑料门窗》图集（苏J02-2000）同时废止。

该图集由江苏省工程建设标准站组织发行。
印发：各省辖市建设局（委）、厅有关业务处室，省工程建设标准定额总站，省建设工程设计施工图审核中心，省建设工程质量监督总站。
批准部门：江苏省建设厅
修订替代：苏J02-2000

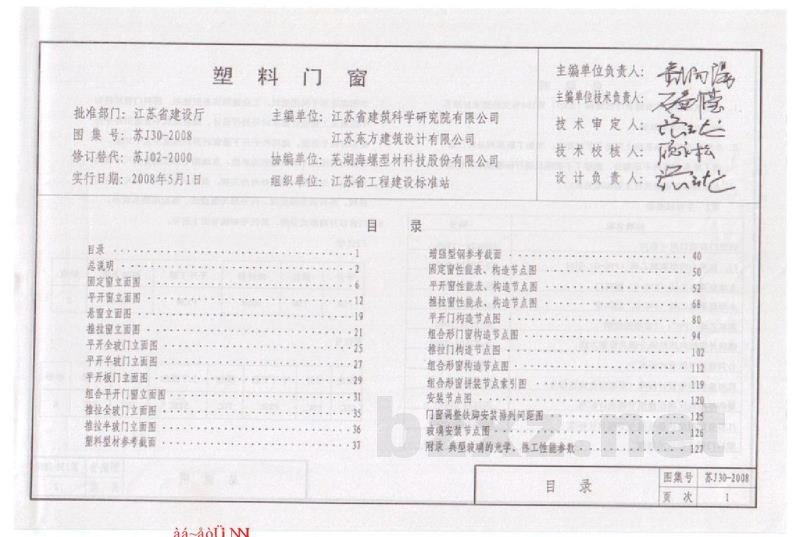

目录
总说明
固定窗立面图、平开窗立面图、悬窗立面图、推拉窗立面图、平开全玻门立面图、平开平装门立面图、平开板门立面图、组合平开门窗立面图、推拉全玻门立面图、推拉半玻门立面图、塑料型材参考断面、塑料门窗构造节点图、固定窗性能表、构造节点图、平开窗性能表、构造节点图、推拉窗性能表、构造节点图、平开门构造节点图、组合形门窗构造节点图、推拉门构造节点图、组合形窗构造节点图、组合形窗拼装节点详图、安装节点图、门窗调整铁脚安装排列间距图、玻璃安装节点图、典型玻璃的光学、热工性能参数目录。

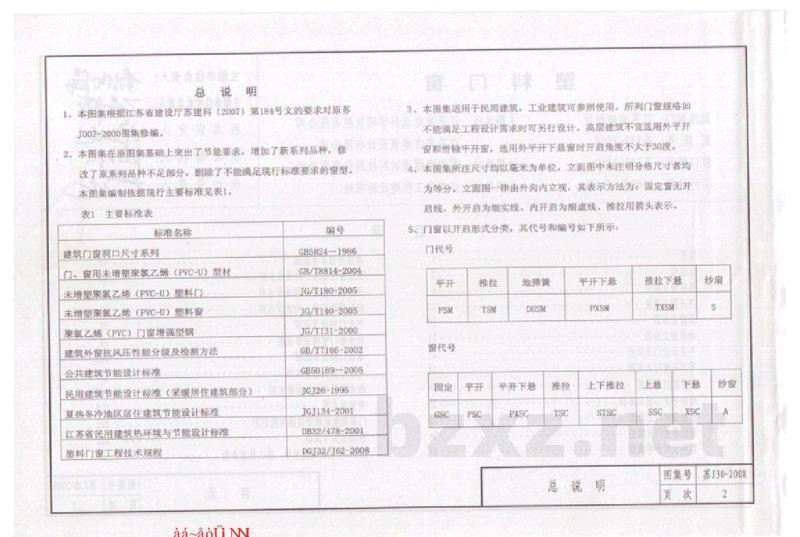

总说明

1. 本图集根据江苏省建设厅苏建科[2007]第184号文的要求对原苏J02-2000图集进行修编。
2. 本图集在原图集基础上突出了节能要求，增加了新系列品种，修改了原系列品种不足部分，剔除了不能满足现行标准要求的窗型。本图集编制依据主要标准见下表：

标准名称 | 编号
---|---
建筑门窗口径尺寸系列 | GB5824-1986
门、窗用未增型聚氧乙烯（CPVC-U）型材 | GB/T8814-2004
门、窗用未增塑聚氯乙烯（PVC-U）塑料门窗 | JG/T180-2005
门、窗用未增塑聚氯乙烯（PVC-U）塑料窗 | JG/T140-2005
聚氯乙烯（PVC）门窗增强型钢 | JG/T131-2000
建筑外窗抗风压性能分级及检测方法 | GB/T7106-2002
公共建筑节能设计标准 | GB50189-2005
民用建筑节能设计标准（供暖居住建筑部分） | JGJ26-1995
民用建筑节能设计标准（制冷地区居住建筑部分） | JGJ131-2001
江苏省民用建筑热环境与节能设计标准 | DB32/478-2001
塑料门窗工程技术规程 | DGT32/162-2008

3. 本图集适用于民用建筑，工业建筑可参考使用。所列门窗规格如不能满足工程设计需求时可另行设计。高层建筑不宜选用外平开窗和滑轴平开窗，选用外平开下悬窗时开启角度不大于30度。
4. 本图集所注尺寸均以毫米为单位，而图中未注明分格尺寸者均为等分。立面图一律由外向内立视，其表示方法为：固定窗无开启线、外开窗为细实线、内开启为细虚线、推拉窗用箭头表示。
5. 门窗以开启形式分类，其代号和编号如下：
门代号：平开(PSH)、平开(PSC)、平开(PASM)、平开下悬(PXSC)、推拉(TSM)、推拉(TSC)、推拉下悬(TXSM)、下悬(SSC)
窗代号：固定(GSC)、推拉(TSV)、组合形窗(TSV)

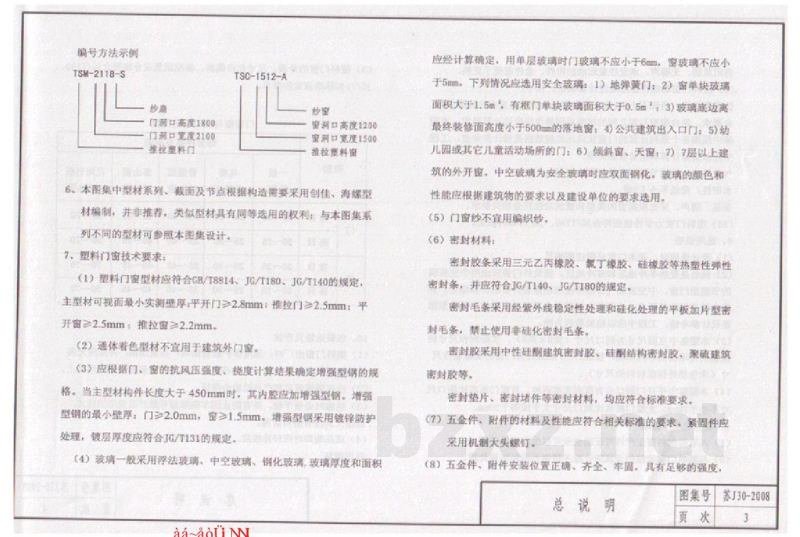

示例：TSV-2118-S（表示：推拉窗，口径宽度1180mm，高度2100mm）
6. 本图集中型材系列、门框及节点根据构造需要采用创佳、海螺型材编制，并非通用型材，具有同等选用的权利。与本图集系不同的型材可参照本图集设计。

7. 塑料门窗技术要求
（1）门窗型材应符合GB/T8814、JG/T180、JG/T140的规定。主型材最小实测壁厚：平开门≥2.8mm，平开窗≥2.5mm；推拉门≥3.5mm，推拉窗≥2.2mm。
（2）通体着色型材不宜用于建筑外门窗。
（3）应根据门窗的抗风压强度、挠度计算结果确定增强型钢的规格。当主型材构件长度大于450mm时，其内部应加增强型钢，增强型钢最小壁厚：门≥2.0mm，窗≥1.5mm。增强型钢采用镀锌防护处理，镀层厚度应符合JG/T131的规定。
（4）玻璃一般采用浮法玻璃、中空玻璃、钢化玻璃，玻璃厚度和面积应经计算确定。使用单层玻璃时，门玻璃不应小于6mm，窗玻璃不应小于5mm。下列情况应选用安全玻璃：
1) 地弹簧门；
2) 窗单块玻璃面积大于1.5m²；
3) 有框门单块玻璃面积大于0.5m²；
4) 玻璃底边离最终装修面高度小于500mm的落地窗；
5) 公共建筑出入口门；
6) 儿童活动场所的门；
7) 倾斜窗、天窗、7层以上建筑的外开窗。
中空玻璃为安全玻璃时应采用钢化玻璃。玻璃的颜色和性能应根据建筑要求及建设单位要求选用。
（5）门窗纱不宜用编织纱。
（6）密封材料：密封胶条采用三元乙丙橡胶、氧丁橡胶、硅橡胶等热塑性弹性密封条，并应符合JG/T140、JG/T180的规定。密封毛条采用经紫外线稳定处理和硅化处理的平板加片型密封毛条，禁止使用非建材级毛条。密封胶采用中性硅酸建筑密封胶、硅酮结构胶、聚硫建筑密封胶等。密封垫片、密封堵件等应符合标准要求。
（7）五金件、附件的材料及性能应符合相关标准。紧固件应采用机制大头螺钉。
（8）五金件安装位置应正确、齐全、牢固，具有足够的强度，启闭灵活，无异响。承受往复运动的附件，其五金件应便于更换。
（9）塑料门窗物理性能应通过检验确定：
- 抗风压性能：最低不小于1级。中高层以上建筑外窗应经计算符合要求。组合窗窗与窗之间的拼接扇等也应经过计算确定。本图集给出的数据为设计参考值，工程中应以实际计算和检验数据为准。
- 气密性能：根据节能要求，最低不小于2级。
- 水密性：最低不小于3级。
- 保温、隔声、采光：根据窗的类型和建筑功能符合相关要求。
（10）型材门窗力学性能应符合JG/T180、JG/T140的规定。

8. 选用说明
（1）设计选用时，基本门窗只需注明编号。
（2）江苏省属于夏热冬冷地区和寒冷地区，建筑外门窗应选用中空玻璃的节能型门窗。中空玻璃气体层厚度应根据设计要求计算确定。本图集中提供的传热系数为设计参考值，工程中应以检验数据为准。
（3）本图集中立面尺寸为洞口尺寸（宽B×高H）。实际制作尺寸应根据所用的面层扣除后为门窗的实际制作尺寸（未包括外保温材料的尺寸）。
（4）本图集中平开门洞口分有槛和无槛两种。有槛门框高比洞口尺寸不小于10mm，无槛门框高比洞口尺寸大于或等于30mm。

9. 制作及出厂标准
（1）具有塑料门窗生产许可证的企业可以生产塑料门窗。
（2）与塑料门窗接触的金属附件除不锈钢外，应经防锈处理。
（3）塑料门窗的外观、尺寸及允许偏差，装配质量应分别符合JG/T180、JG/T140标准的要求。

表2 尺寸扣除（根据装饰面种类及厚度）
| 装饰面种类 | 尺寸扣除值 (mm) |
|---|---|
| 粉刷面 | 20~25 |
| 砖贴面 | 25~30 |
| 石材贴面 | 35~40 |
| 花岗岩板材贴面 | 50~70 |

10. 包装运输及存放
（1）型材门窗出厂时，用保护胶带贴封产品装饰面，并采用无腐蚀性软质材料包裹扎牢，立放在有足够强度的包装箱内或专用架上，并附装箱清单和产品检验合格证。
（2）运输时必须平稳，并有防止因车辆颠簸导致产品变形的措施。运输工具应采取防尘措施。
（3）成品装卸时应轻拿轻放，严禁使用杠杆类工具穿入门窗孔，以免造成变形或损坏。

图集号：苏J30-2008
