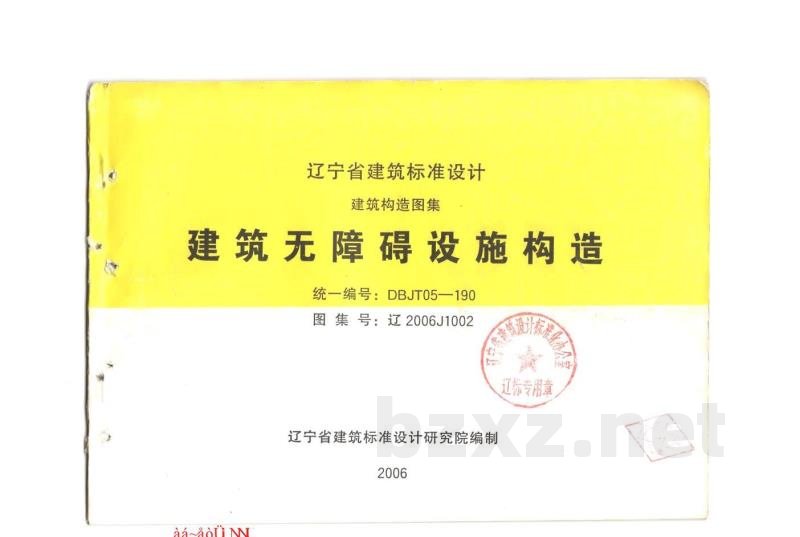

【辽2006J1002】 建筑无障碍设施构造

辽宁省建筑标准设计图集：建筑无障碍设施构造
图集号：辽2006J1002
编制单位：辽宁省建筑标准设计研究院 (2006年)

4.5 安装固定件要求
在墙面、地面应设有用于固定支架、配件等的固定件。在混凝土或砖墙中，宜采用钢制膨胀螺栓、塑料胀管螺栓等预埋件。若条件允许，入墙的木材或砖块应进行防腐处理。
4.6 无障碍客房、通道与门
通道和门应符合通行要求，各类用房宜预留电话插座等保护措施。
4.7 无障碍电梯
4.7.1 候梯厅设计要求
候梯厅应清楚标示运行方向、楼层位置及电梯抵达音响。每层电梯口应安装提示盲道。候梯厅深度 $ge$ 1.80m，按钮高度 0.90~1.10m，电梯门洞净宽 $ge$ 0.90m。
4.7.2 电梯轿厢设计要求
轿厢侧面应设高度为 0.90~1.10m 的带盲文选层按钮。轿厢正面 0.90m 处至顶部应安装镜子。轿厢内应具备运行及到达的提示显示与音响。电梯开启净宽 $ge$ 0.80m，轿幅深度 $ge$ 1.40m，轿厢宽度 $ge$ 1.10m。

5.2 说明
本图集未尽事宜应严格遵照国家相应规范执行。

坡道构造要求：
1. 坡道类型：包括直线形坡道、L形坡道、折返形坡道及三坡道。
2. 尺寸规范：坡面宽度为 1200mm，坡度 $le$ 1:12。坡道起点、终点及休息平台深度 $ge$ 1500mm。
3. 坡面要求：坡面应平整且不光滑，入口平台宽度及坡道扶手设置应符合规范要求。

坡道扶手构造要求：
1. 材质：采用钢管或不锈钢管。
2. 规格：常用规格包括 $phi$30、$phi$45 等；立柱及支撑件规格示例为 60x60x5 或 80x80x5。
3. 安装：使用不锈钢焊条进行满焊，确保焊接牢固，表面光滑无毛刺；金属构件应进行防锈处理。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
