【苏D9901】 电气图形符号及施工设计说明

江苏省电气装置通用图集

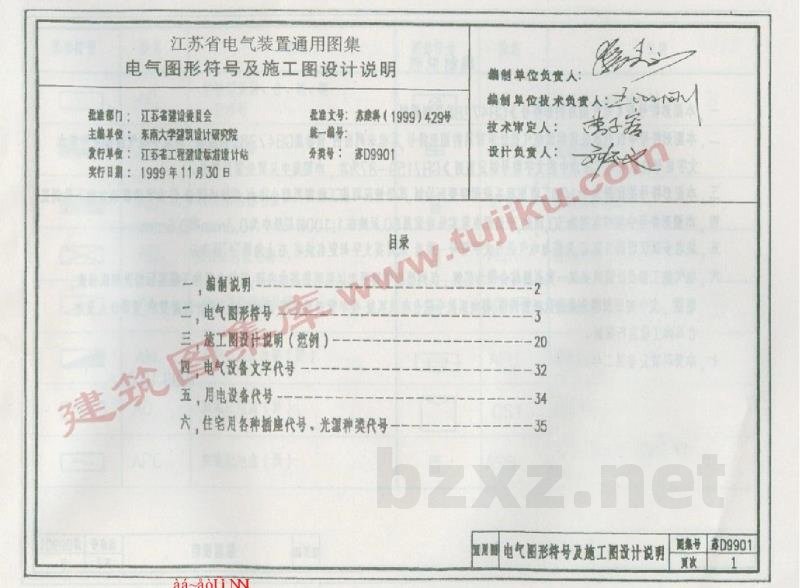

电气图形符号及施工图设计说明
批准文号：苏盛科（1999）429号
发行单位：江苏省工程建设标准设计站
实行日期：1999年11月30日

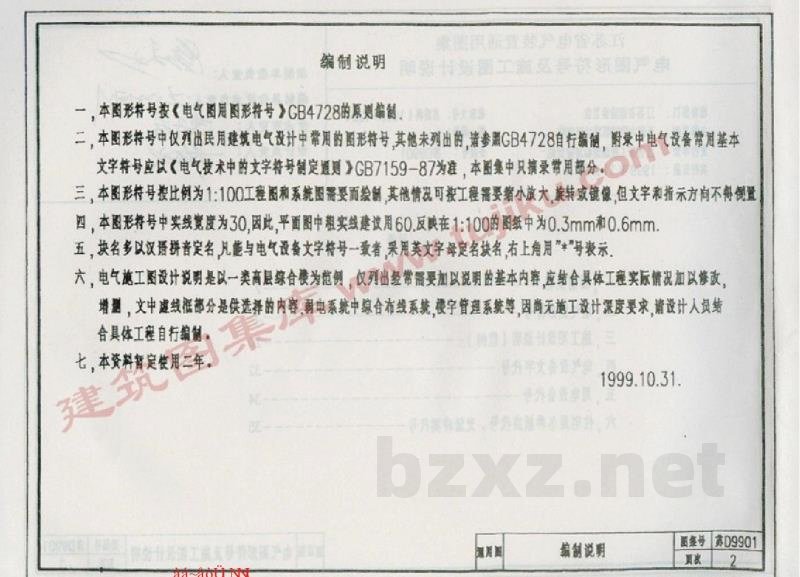

一、编制说明
1. 本图形符号按《电气图形符号》GB4728的原则编制。本图形符号中列出民用建筑电气设计中常用的图形符号，其他未列出的请参照GB4728自行编制。
2. 附录中电气设备用基本文字符号应以《电气技术中的文字符号制定通则》GB7159-87为准，本图集中仅包含部分常用符号。
3. 本图形符号按比例为1:100的工程图和系统图绘制，其他情况可按工程需要缩小、放大、旋转或镜像，但文字和指示方向不得颠倒。
4. 本图形符号中实线宽度为0.3mm。因此平面图中粗实线设计用0.6mm，反映在1:100的图纸中为0.3mm和0.6mm。
5. 符号名多以汉语拼音定名，凡能与电气设备文字符号一致者采用美文字母定名，块名有上角用“+”号表示。
6. 电气施工图设计说明是以一类高层综合为范例，仅列出经常需要加以说明的基本内容，应结合具体工程实际情况加以修正。文中虚线框部分是供选择的内容。在建筑电气系统中，综合布线、楼宇管理系统等尚无施工设计规范要求，请设计人员结合具体工程自行编制。

二、电气图形符号

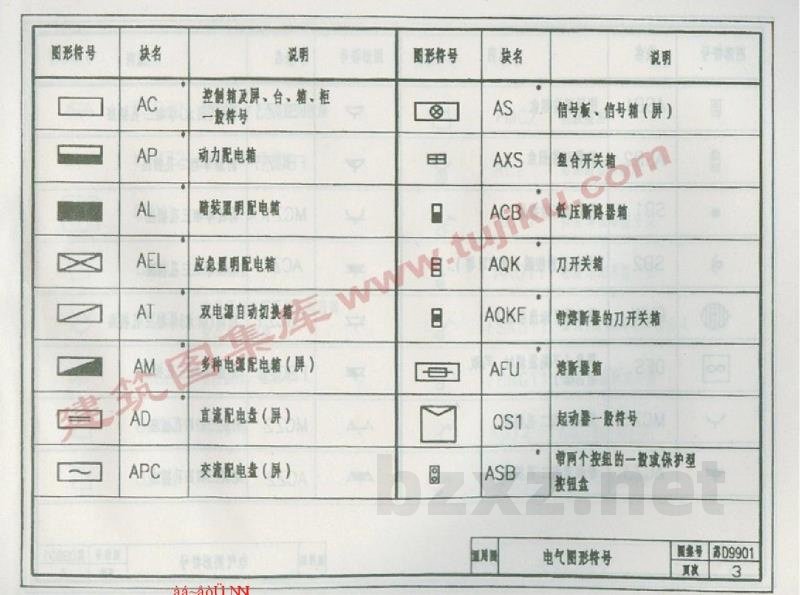

1. 控制及配电类：
- 控制箱及屏、台、箱、柜：AC、AP、AL、AEL、AT、AM、AD、APC
- 配电箱：动力配电箱、暗装配电箱、应急配电箱、自动切换箱、多种电源配电箱（屏）、直流配电盘（屏）、交流配电盘（屏）

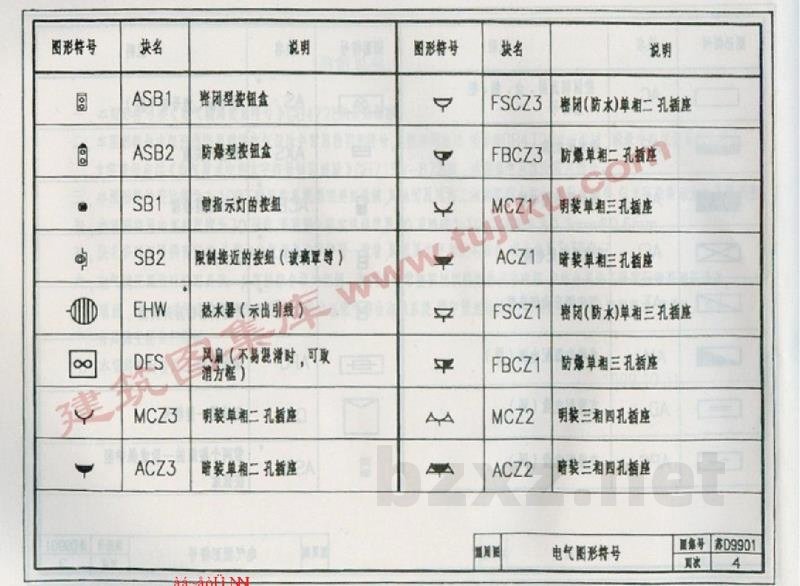

2. 信号及开关类：
- 信号板、信号箱（屏）、组合开关箱、低压断路器箱、刀开关箱等：AS、AXS、ACB、AQK、AQKF、AFU、QS1、ASB
- 按钮盒（带指示灯或保护型）：SB1、SB2、EHW、DES、MCZ3、ACZ3
3. 插座类：
- 单相二孔插座（明装/暗装、密闭/防爆）：FSCZ3、FBCZ3、MCZT、ACZ1、FSCZ1、FBCZ1、MCZ2、ACZ2
- 单相三孔插座（明装/暗装、密闭/防爆）：FSCZ2、FBCZ2、CZX1、DMCZ
- 三相四孔插座（明装/暗装、密闭/防爆）：FSCZ2、FBCZ2、CZX1、DMCZ、DHCZ、DSCZ
- 其他插座：电话插座、电信插座、地面插座、电动/变频器用插座
4. 开关类：
- 单控开关、二位单控开关（明装/暗装、密闭防水/防爆）：FMCZ、RCZ、KGiY、AKG11、FSKG11、FBKG11、KG12、AKG12
5. 其他：
- W：限位接近开关、热水器（带引线）
- EM、WW：电话插座、电信插座

三、施工图设计说明（范例）
四、电气设备文字代号
五、用电设备代号
六、住宅用各种插座代号、光源种类代号
