【04S516】 混凝土排水管道基础及接口

混凝土排水管道基础及接口
批准部门：中华人民共和国建设部
批准文号：建质［2004］28号
主编单位：北京市市政工程设计研究总院
统一编号：GJBT-715
实行日期：2004年3月1日

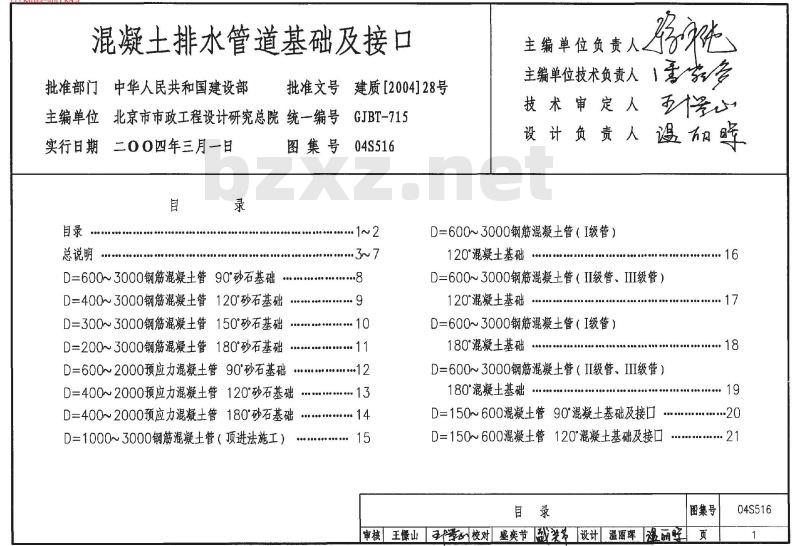

目录

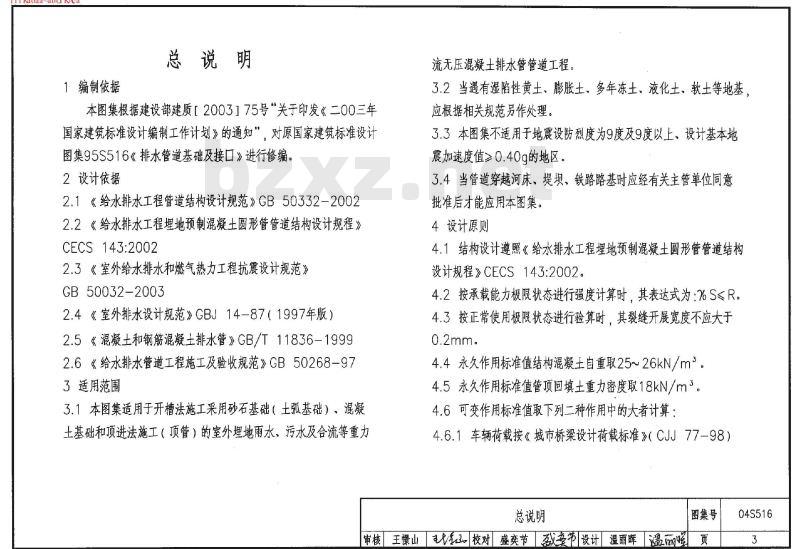

总说明

图集内容：
- D=600~3000 钢筋混凝土管 90°砂石基础
- D=400~3000 钢筋混凝土管 120°砂石基础
- D=300~3000 钢筋混凝土管 150°砂石基础
- D=200~3000 钢筋混凝土管 180°砂石基础
- D=600~2000 预应力混凝土管 90°砂石基础
- D=400~2000 预应力混凝土管 120°砂石基础
- D=400~2000 预应力混凝土管 180°砂石基础
- D=1000~3000 钢筋混凝土管（顶进法施工）
- D=600~3000 钢筋混凝土管（I级管）120°混凝土基础
- D=600~3000 钢筋混凝土管（II级管、III级管）120°混凝土基础
- D=600~3000 钢筋混凝土管（I级管）180°混凝土基础
- D=600~3000 钢筋混凝土管（II级管、III级管）180°混凝土基础
- D=150~600 混凝土管 90°混凝土基础及接口
- D=150~600 混凝土管 120°混凝土基础及接口
- D=150~600 混凝土管 180°混凝土基础及接口
- D=200~1800 钢筋混凝土承插口管橡胶圈接口
- D=1000~3000 钢筋混凝土管橡胶圈接口
- D=1000~3000 钢筋混凝土承插口管橡胶圈接口
- D=1000~3000 钢筋混凝土双插口管橡胶圈接口
- D=400~2000 预应力混凝土承插口管橡胶圈接口
- D=600~3000 钢筋混凝土平口及企口管 120°混凝土基础钢丝网水泥砂浆抹带接口
- D=600~3000 钢筋混凝土平口及企口管 180°混凝土基础钢丝网水泥砂浆抹带接口
- D=600~1200 钢筋混凝土平口及企口管 120°混凝土基础现浇混凝土套环接口
- D=1350~3000 钢筋混凝土平口及企口管 120°混凝土基础现浇混凝土套环接口
- D=600~1200 钢筋混凝土平口及企口管 180°混凝土基础现浇混凝土套环接口
- D=1350~3000 钢筋混凝土平口及企口管 180°混凝土基础现浇混凝土套环接口
- D=1000~3000 钢筋混凝土企口管膨胀水泥砂浆接口
- D=600~1000 钢筋混凝土平口及企口管 120°、180°混凝土基础现浇混凝土套环柔性接口
- D=1100~2000 钢筋混凝土平口及企口管 120°、180°混凝土基础现浇混凝土套环柔性接口
- D=2200~3000 钢筋混凝土平口及企口管 120°、180°混凝土基础现浇混凝土套环柔性接口

附录：
附录一 钢筋混凝土管规格表
附录二 混凝土管、预应力混凝土管规格表
附录三 橡胶圈及橡胶垫性能指标表
附录四 聚硫密封膏及聚氨酯密封膏性能指标表
附录五 环氧煤沥青及聚乙烯泡沫塑料板性能指标表
附录六 橡胶止水带性能指标表
附录七 排水管产品规格示例（一）～（三）

1 编制依据
本图集根据建设部建质［2003］175号“关于印发《二00三年国家建筑标准设计编制工作计划》的通知”，对原国家建筑标准设计图集95S516《排水管道基础及接口》进行修编。

2 设计依据
2.1 《给水排水工程管道结构设计规范》GB50332-2002
2.2 《给水排水工程埋地预制混凝土圆形管管道结构设计规程》CECS143:2002
2.3 《室外给水排水和燃气热力工程抗震设计规范》GB 50032-2003
2.4 《室外排水设计规范》GBJ14-87（1997年版）
2.5 《混凝土和钢筋混凝土排水管》GB/T 11836-1999
2.6 《给水排水管道工程施工及验收规范》GB50268-97

3 适用范围
3.1 本图集适用于升槽法施工采用砂石基础（土夯基础）、混凝土基础和顶进法施工（顶管）的室外埋地雨水、污水及合流等重力流无压混凝土排水管管道工程。
3.2 当遇有湿陷性黄土、膨胀土、多年冻土、液化土、软土等地基
