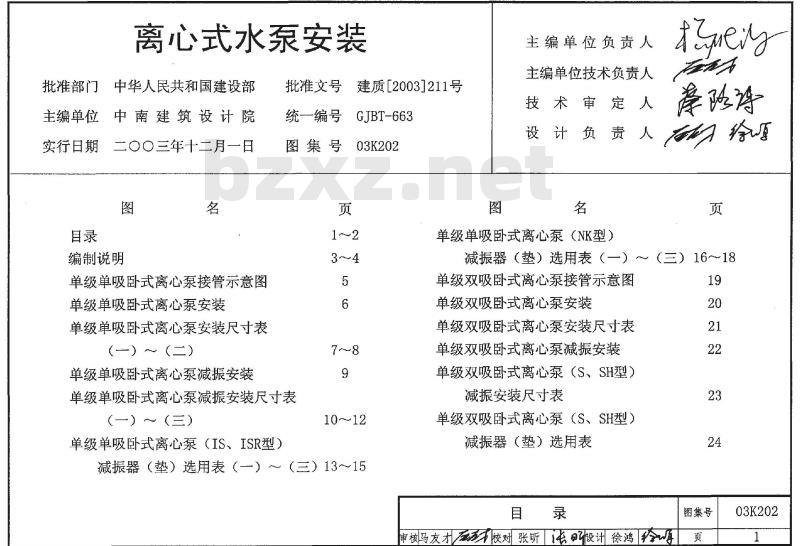

【03K202】 离心式水泵安装

离心式水泵安装

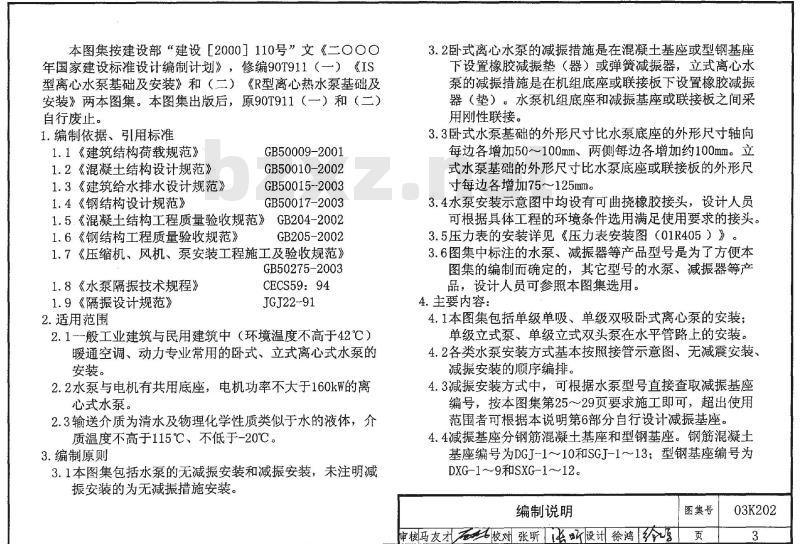

本图集按建设部"建设[2000]110号"文《二○○○年国家建设标准设计编制计划》，修编90T911（一）《IS型离心水泵基础及安装》和（二）《R型离心热水泵基础及安装》两本图集。本图集出版后，原90T911（一）和（二）自行废止。

1. 编制依据、引用标准

1. 1.1 《建筑结构荷载规范》 GB50009-2001
2. 1.2 《混凝土结构设计规范》 GB50010-2002
3. 1.3 《建筑给水排水设计规范》 GB50015-2003
4. 1.4 《钢结构设计规范》 GB50017-2003
5. 1.5 《混凝土结构工程质量验收规范》 GB204-2002
6. 1.6 《钢结构工程质量验收规范》 GB205-2002
7. 1.7 《压缩机、风机、泵安装工程施工及验收规范》 GB50275-2003
8. 1.8 《水泵隔振技术规程》 CECS59: 94
9. 1.9 《隔振设计规范》 JGJ22-91

2. 适用范围

1. 2.1一般工业建筑与民用建筑中（环境温度不高于42℃）暖通空调、动力专业常用的卧式、立式离心式水泵的安装。
2. 2.2水泵与电机有共用底座，电机功率不大于160kW的离心式水泵。
3. 2.3输送介质为清水及物理化学性质类似于水的液体，介质温度不高于115℃、不低于-20℃。

3. 编制原则

1. 3.1本图集包括水泵的无减振安装和减振安装，未注明减振安装的为无减振措施安装。
2. 3.2卧式离心水泵的减振措施是在混凝土基座或型钢基座下设置橡胶减振垫（器）或弹簧减振器。立式离心水泵的减振措施是在机组底座或联接板下设置橡胶减振器（垫）。水泵机组底座和减振基座或联接板之间采用刚性联接。
3. 3.3卧式水泵基础的外形尺寸比水泵底座的外形尺寸轴向每边各增加50～100mm、两侧每边各增加约100mm。立式水泵基础的外形尺寸比水泵底座或联接板的外形尺寸每边各增加75～125mm。
4. 3.4水泵安装示意图中均设有可挠橡胶接头，设计人员可根据具体工程的环境条件选用满足使用要求的接头。
5. 3.5压力表的安装详见《压力表安装图（01R405）》。
6. 3.6图集中标注的水泵、减振器等产品型号是为了方便本图集的编制而确定的，其它型号的水泵、减振器等产 品，设计人员可参照本图集选用。

4. 主要内容：

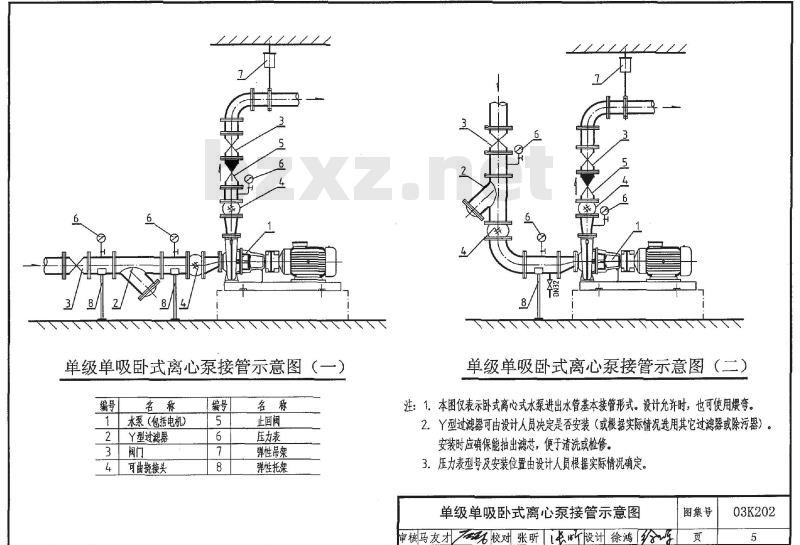

1. 4.1本图集包括单级单吸、单级双吸卧式离心泵的安装；单级立式泵、单级立式双头泵在水平管路上的安装。
2. 4.2各类水泵安装方式基本按照接管示意图、无减振安装、减振安装的顺序编排。

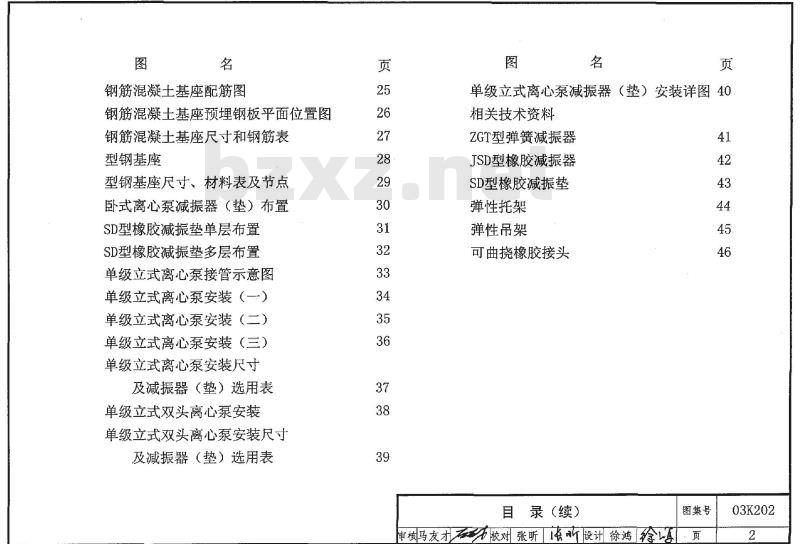

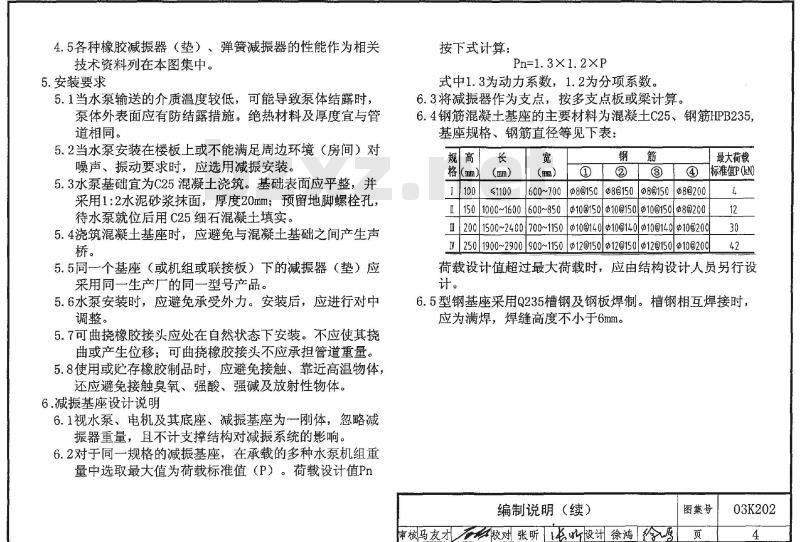

3. 4.3减振安装方式中，可根据水泵型号直接查取减振基座编号，按本图集第25～29页要求施工即可，超出使用范围者可根据本说明第6部分自行设计减振基座。
4. 4.4减振基座分钢筋混凝土基座和型钢基座。钢筋混凝土基座编号为DGJ-1～10和SGJ-1～13；型钢基座编号为DXG-1～9和SXG-1～12。
