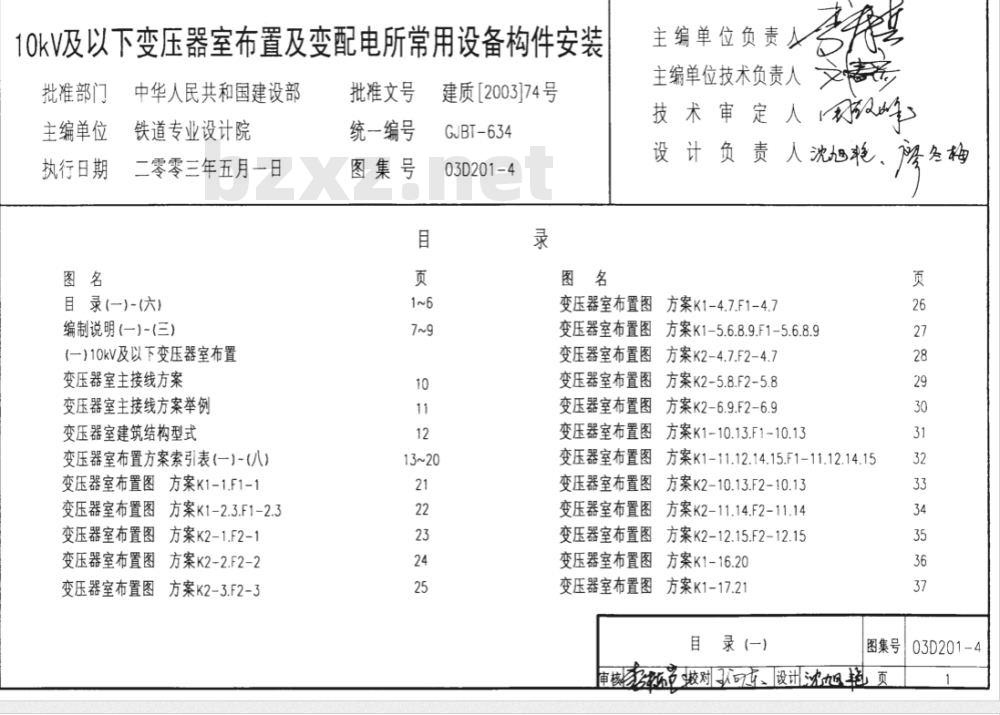

【03D201-4】 10/0.4kV变压器室布置及变配电所常用设备构件安装

10kV及以下变压器室布置及变配电所常用设备构件安装批准部门
主编单位
执行日期
中华人民共和国建设部
铁道专业设计院
二零零三年五月一日
目录(一)(六）
编制说明(一)~(三）
(一)10kV及以下变压器室布置
变压器室主接线方案
变压器室主接线方案举例
变压器室建筑结构型式
变压器室布置方案索引表（一）~(八变压器室布置图方案K1-1.F1-1
变压器室布置图方案K1-2.3.F1-2.3变压器室布置图方案K2-1.F2-1
变压器室布置图方案K2-2.F2-2
变压器室布置图方案K2-3.F2-3
批准文号
统一编号
图集号
建质[2003]74号
GJBT-634
03D201-4
主编单位负责人
主编单位技术负责人文情
技术审定人
设计负责人沈旭艳、股冬梅
变压器室布置图方案K1-4.7.F1-4.7变压器室布置图方案K1-5.6.8.9.F1-5.6.8.9变压器室布置图方案K2-4.7.F2-4.7变压器室布置图方案K2-5.8.F2-5.8变压器室布置图方案K2-6.9.F2-6.9变压器室布置图方案K1-10.13.F1-10.13变压器室布置图方案K1-11.12.14.15.F1-11.12.14.15变压器室布置图方案K2-10.13.F2-10.13变压器室布置图方案k2-11.14.F2-11.14变压器室布置图方案K2-12.15.F2-12.15变压器室布置图方案K1-16.20
变压器室布置图方案K1-17.21
目录 (一)
图集号
审核多胶对下、设计沈血风招页26
03D201-4

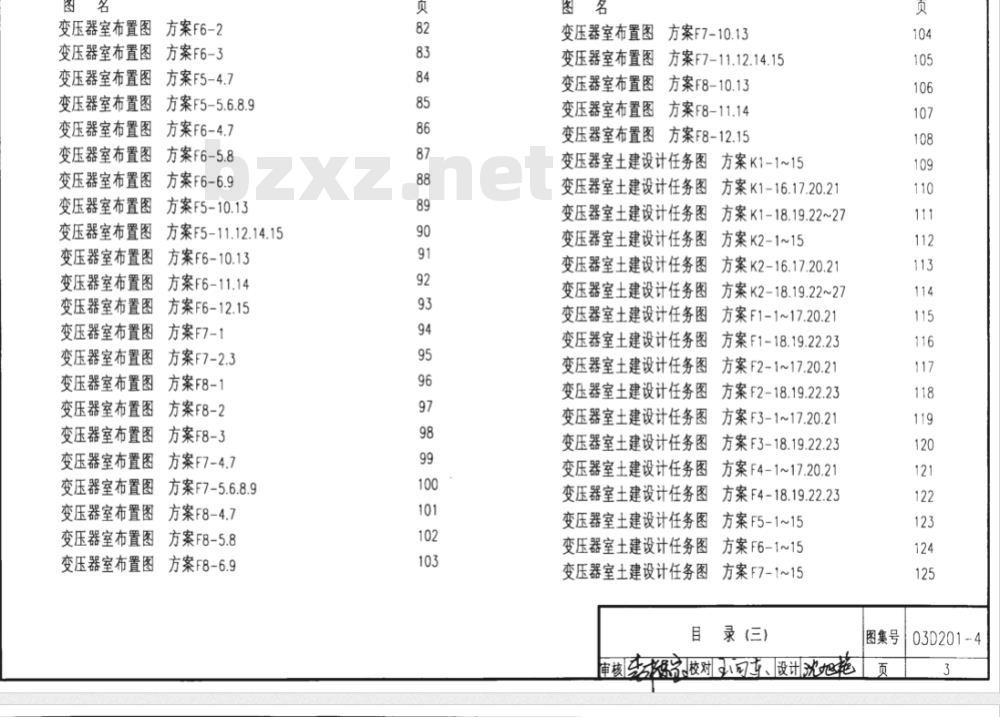

变压器室布置图方案F6-2
变压器室布置图方案F6-3
变压器室布置图方案F5-4.7
变压器室布置图方案F5-5.6.8.9变压器室布置图方案F6-4.7
变压器室布置图方案F6-5.8
变压器室布置图方案F6-6.9
变压器室布置图方案F5-10.13
变压器室布置图方案F5-11.12.14.15变压器室布置图方案F6-10.13
变压器室布置图方案F6-11.14
变压器室布置图方案F6-12.15
变压器室布置图方案F7-1
变压器室布置图方案F7-2.3
变压器室布置图方案F8-1
变压器室布置图方案F8-2
变压器室布置图方案F8-3
变压器室布置图方案F7-4.7
变压器室布置图方案F7-5.6.8.9变压器室布置图方案F8-4.7
变压器室布置图方案F8-5.8
变压器室布置图方案F8-6.9
变压器室布置图方案F7-10.13
变压器室布置图方案F7-11.12.14.15变压器室布置图方案F8-10.13
变压器室布置图方案F8-11.14
变压器室布置图方案F8-12.15
变压器室土建设计任务图方案K1-1~15变压器室土建设计任务图方案K1-16.17.20.21变压器室土建设计任务图方案K1-18.19.22~27变压器室土建设计任务图方案K2-1~15变压器室土建设计任务图方案K2-16.17.20.21变压器室土建设计任务图方案K2-18.19.22~27变压器室土建设计任务图方案F1-1~17.20.21变压器室土建设计任务图方案F1-18.19.22.23变压器室土建设计任务图方案F2-1~17.20.21变压器室土建设计任务图方案F2-18.19.22.23变压器室土建设计任务图方案F3-1~17.20.21变压器室土建设计任务图方案F3-18.19.22.23变压器室土建设计任务图方案F4-1~17.20.21变压器室土建设计任务图方案F4-18.19.22.23变压器室土建设计任务图方案F5-1~15变压器室土建设计任务图方案F6-1~15变压器室土建设计任务图方案F7-1~15目录 (三)
审核车究校对不可、设计欧旭艳图集号
03D201-4
变压器室土建设计任务图方案F8-1~15变压器室理设件详图
变压器室土建设计技术要求
（二）变配电所常用设备构件安装高压配电室部面图（电缆进出线、金属封闭式母线桥）（示例）高压配电室部面图（架空进出线、金属封闭式母线桥）（示例高压配电室部面图（电缆进出线、裸母线）（示例高压配电室部面图（架空进出线、裸母线）（示例低压配电室部面图（金属封闭式母线桥）《示例低压配电室部面图（裸母线）（示例GN19-10隔离开关在墙上安装
GN19-10隔离开关在墙上支架上安装GN2-10/2000(3000)隔离开关在墙上安装GN2-10/2000(3000)隔离开关在墙上支架上安装GN19-10,GN2-10/2000(3000)隔离开关在墙上安装（侧墙操作）页
GN19-10,GN2-10/2000(3000)隔离开关在墙上支架上安装（侧墙操作）140GN19-10,GN2-10/2000(3000)隔离开关在墙上安装（侧装操作）GN19-10,GN2-10/2000(3000)隔离开关在墙上安装（墙后操作）FKN-12负荷开关在墙上安装（侧墙操作）FKN-12负荷开关在墙上安装
FKN-12负荷开关在墙上支架上安装FKRN-12负荷开关在墙上安装（侧墙操作）141
FKRN-12负荷开关在墙上安装
FKRN-12负荷开关在墙上支架上安装FN7-10负荷开关在墙上安装
FN7-10负荷开关在墙上支架上安装FN7-10R负荷开关在墙上安装（侧墙操作）FN7-10R负荷开关在墙上安装
FN7-10R负荷开关在墙上支架上安装GN2、GN19隔离开关在墙上的安装支架FK(R)N-12负荷开关在墙上的安装支架FN7-10负荷开关在墙上的安装支架FN7-10R负荷开关在墙上的安装支架CS6-1(U)、CS6-2、CS7、CS8-5手力操动机构在墙上的安装支架页
CS6-1(T)CS6-2、CS7、CS8-5手力操动机构在侧墙上、在墙上侧装的安装支架159CS6-1(T)CS6-2、CS7手力操动机构在后墙上的安装支架CS4，CS4-T手力操动机构在墙上的安装支架隔离开关及负荷开关安装部件轴承及轴连接套隔离开关及负荷开关安装部件直叉型连接头及轴臂高压熔断器在墙上支架上安装
高压避雷器在墙上支架上安装
高压跌落式熔断器在墙上支架上安装零序电流互感器在变压器上安装低压电流互感器在墙上的安装支架目录 (四）
图集号|03D201-4
审核感多校对不东、设计沈旭艳页

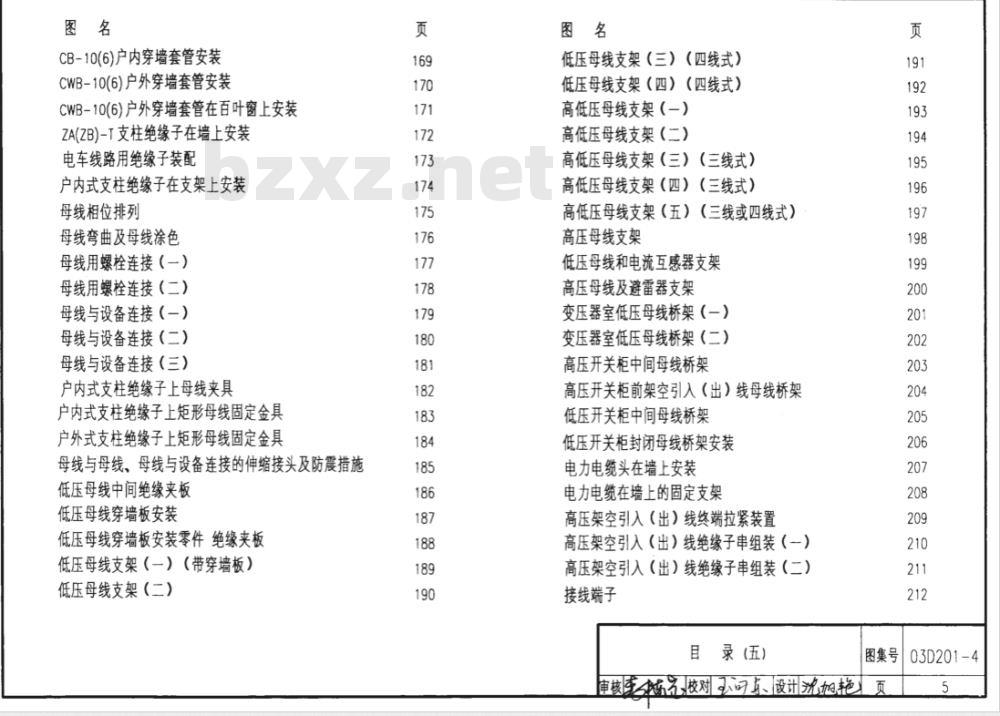

CB-10(6)户内穿墙套管安装
CWB-10(6)户外穿墙套管安装
CWB-10(6)户外穿墙套管在百叶窗上安装ZA(ZB)-T支柱绝缘子在墙上安装电车线路用绝缘子装配
户内式支柱绝缘子在支架上安装母线相位排列
母线弯曲及母线涂色
母线用螺栓连接（一）
母线用螺栓连接（二）bzxZ.net
母线与设备连接（－）
母线与设备连接（二）
母线与设备连接（三）
户内式支柱绝缘子上母线夹具
户内式支柱绝缘子上矩形母线固定金具户外式支柱绝缘子上矩形母线固定金具母线与母线、母线与设备连接的伸缩接头及防震措施低压母线中间绝缘夹板
低压母线穿墙板安装
低压母线穿墙板安装零件绝缘夹板低压母线支架（一）（带穿墙板）低压母线支架（二）
低压母线支架（三）（四线式）低压母线支架（四）（四线式）高低压母线支架（一）
高低压母线支架（二）
高低压母线支架（三）（三线式）高低压母线支架（四）（三线式）高低压母线支架（五）（三线或四线式）高压母线支架
低压母线和电流互感器支架
高压母线及避雷器支架
变压器室低压母线桥架（一）
变压器室低压母线桥架（二）
高压开关柜中间母线桥架
高压开关柜前架空引入（出）线母线桥架低压开关柜中间母线桥架
低压开关柜封闭母线桥架安装
电力电缆头在墙上安装
电力电统在墙上的固定支架
高压架空引入（出）线终端拉紧装置高压架空引入（出）线绝缘子串组装（一）高压架空引入（出）线绝缘子串组装（二）接线端子
目录 (五)
图集号
审核压孔校对、设计沈加艳
03D201-4

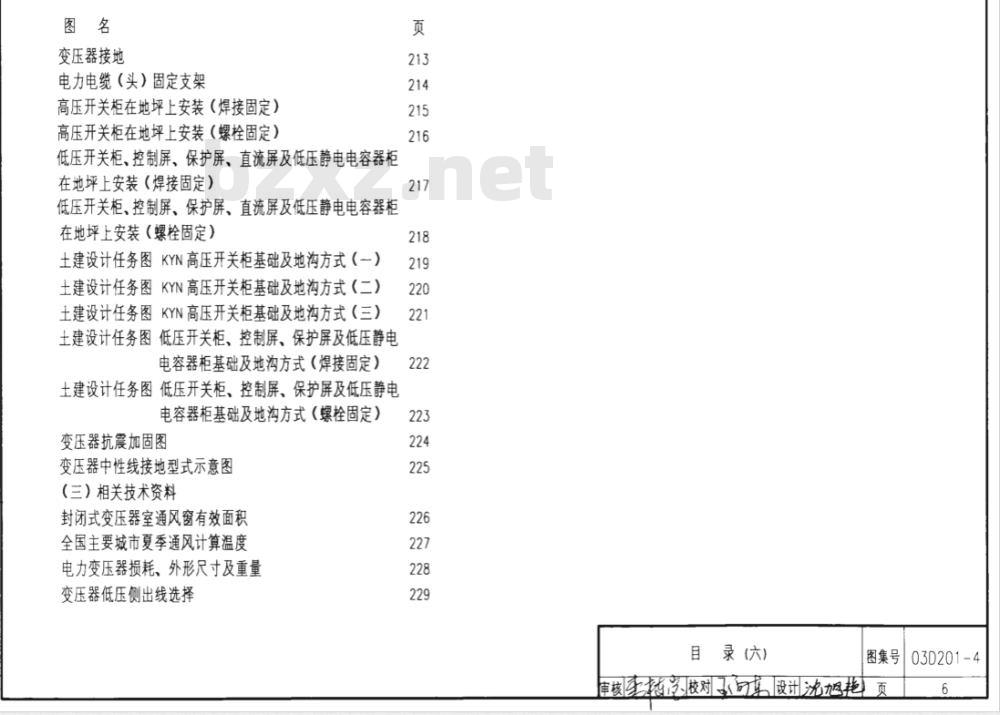

变压器接地
电力电缆（头）固定支架
高压开关柜在地坪上安装（焊接固定）高压开关柜在地坪上安装（螺栓固定）低压开关柜、控制屏、保护屏、直流屏及低压静电电容器柜在地坪上安装（焊接固定）
低压开关柜、控制屏、保护屏、直流屏及低压静电电容器柜在地坪上安装（螺栓固定）
土建设计任务图KYN高压开关柜基础及地沟方式（一）土建设计任务图KYN高压开关柜基础及地沟方式（二）土建设计任务图KYN高压开关柜基础及地沟方式（三）土建设计任务图低压开关柜、控制屏、保护屏及低压静电电容器柜基础及地沟方式（焊接固定）土建设计任务图低压开关柜、控制屏、保护屏及低压静电电容器柜基础及地沟方式（螺栓固定）变压器抗震加固图
变压器中性线接地型式示意图
（三）相关技术资料
封闭式变压器室通风窗有效面积全国主要城市夏季通风计算温度电力变压器损耗、外形尺寸及重量变压器低压侧出线选择
目录(六）
图集号
审核校对设计沈旭艳
03D201-4
一.设计依据：
（一）本设计根据建设部印发的《二零零一年全国通用建筑标准设计编制工作计划》中下达的任务对88D26388D264进行修编。（二）本设计遵循以下规范及标准图集：1.《10kV及以下变电所设计规范》（GB50053-94）：2.《3~110kV高压配电装置设计规范》（GB50060-92）；3.《建筑物防雷设计规范》（GB50057-94）（2000年版）：4.《交流电气装置的接地》（DL/T621-1997）：5.《接地装置安装》（03D501-4）；6.《系统接地的型式及安全技术要求》（GB14050-93）；7.《三相油浸式电力变压器技术参数和要求》（GB/T6451-1999）。二.适用范围：
（一）工业与民用建筑的油浸及全密封油浸电力变压器室；（二）变压器容量及电压等级：200~2000kVA，10(6)/0.4kV（三）10kV及以下变配电所常用设备及构件安装；（四）环境条件：
1.适用场所：
无爆炸危险的场所、不致因腐蚀性气体、蒸汽、导电尘埃等有害介质或剧烈振动而严重影响安全运行的场所：2.气象条件：
冬季变压器周围环境温度不低于-30℃；夏季通风室外计算温度不超过+35℃；3.海拨高度：
1000m及以下；对海拔超过1000m的地区，应选择适用于该海拨高度的电器和电瓷产品。
4.当环境条件与上述不符时，应按《三相油浸式电力变压器技术参数和要求》（GB/T6451-1999）和有关规定作适当的定额调整。三.设计内容：
（一）10kV及以下变压器室布置：1.变压器室的面积可安装下列型号的变压器：S9、S9-M型铜芯变压器：
2.变压器高压侧供电方式：放射式或树干式：3.变压器高压侧进线方式：架空进线或电缆进线：4.变压器低压侧出线方式：母线引出；（对封闭母线和电统引出方式，电于受产品结构的限制，本图集苦不列出，）5.电源进线的断开点分为：不设断开点、设隔离（负荷）开关、设跌落式熔断器三种型式：
6.变压器在室内的布置方式：宽面布置和窄面布置；7.变压器安装方式：附设式低（高）式、车间内式有（无）风坑式：8.变压器室结构型式：开式或封闭式；9.附设式电力变压器室不设贮油池，车间内式电力变压器室设贮油池；10.变压器室通风方式：自然通风；排风温度：按+45℃计算；
编制说明(一）
图集号
03D201-4
审核城校对设计旭
进、排风温差：不超过15℃；
（当自然通风不能满足要求时，应设机械通风。当采用机械通风时，其通风管道应采用非燃性材料制作。如周围环境污移时，宜加空气过滤器.）11.变压器室的布置尺寸能满足在运行中不停电进入室内维护或安全操作的要求；当不满足安全净距的要求时，应采取适当的安全措施。12.当变压器容量>800kVA时，可按需要在项板（梁）及后境上安装吊芯检查的吊钩及搬运的拉钩；
13.变压器低压侧可按需要安装零序电流互感器。14.低压避雷器可按需要安装于低压开关柜或变压器室的合适位置。（二）变配电所常用设备构件安装：1.高低压配电室剖面图；
2.隔离（负荷）开关、高压熔断器、跌落式熔断器、低压避雷器、低压电流互感器、手力操动机构等常用设备的安装图；3.支柱绝缘子、户内（外）穿墙套管的安装图；4.电力电缆（头）在墙上的安装支架图：5.母线安装及与设备的连接图：6.高（低）压母线支架及低压母线桥架的安装图；7.高（低）压开关柜、控制屏、保护屏、直流屏及静电电容器柜安装、基础及地沟土建设计任务图。
四.主要设备的选用：
1.变压器技术数据及外形尺寸参照北京、哈尔滨、宁波等变压器厂的《变压器产品样本》选用；
2.隔离开关：按GN2-10/2000(3000)、GN19型绘制：3.负荷开关：按FK(R)N-12、FN7-10(R)型绘制4.高压绝缘子：按ZA(ZB)-12(7.2)Y、ZPB(ZPA)-12(7.2)型绘制；5.低压绝缘子：按WX-01型绘制：6.高压母线：按TMY型绘制；
7.高压避雷器：按HY5WS-17型绘制8.高压穿增套管：按C(W)B-10(6)型绘制；9.高压熔断器、跌落式熔断器等设备根据水利电力出版社出版的《工厂常用电气设备手册》（上册）（第二版）及（上册补充本）选用；
10.电力金具采用现行国家标准定型线路金具中的部分标准。五.防雷与接地：
1.对架空进线方案，在变压器的高压侧装设避雷器；2.保护接地、变压器低压侧中性点及避雷器工作接地的共用接地方式，应根据规范要求由工程设计确定，接地电阻需满足其中最小值的要求；
3.变压器低压侧中性点，金属支架、电统保护管以及所有电气设备外露可导电部分，都必须与接地装置有可靠的电气连接；4.变压器室内应设有临时连接地线的接线柱；5.接地装置的制作和安装，按接地装置安装图集施工。六.设计选用注意事项：
1.图集中变压器室的大小尺寸为推荐尺寸。如果具体工程设计的变编制说明(二)
图集号
审核效校对不本、设计沈旭艳
03D201-4
压器室须改变尺寸时，则应按实际订货的变压器外形尺寸和相应的标准进行校核；
2.当具体工程的变压器室大小尺寸与图集中变压器室的大小尺寸略有出入时，应首先满足相应规范的要求；3.变压器低压侧需要安装零序电流互感器时，工程设计中应进行说明；4.变压器室为架空进线时，接户线的档距不宜大于25米；5.变压器室内地坪标高参照如下条件由工程设计确定：变压器室内地坪：低式+0.15；高式+0.95(+0.70)；室外地坪：由工程设计确定；
6.当工程设计选用有多种型式的安装结构图时，应注明选用的型式；7.裸母线沿墙水平敷设时，支架间的距离一般不超过1.3米；裸母线沿墙垂直敷设时，支架间的距离一般不超过1.5米；8.屋内配电装置距屋项（梁除外）的距离一般不小于0.8米。9.本图集对母线的连接仅采用螺栓连接方式，其余连接方式可由工程设计确定；
10.本图集只列了变压器室的布置及安装方式，对于变电所主接线、继电保护、管线敷设、照明布置等内容由具体工程设计统一考虑。七.施工安装注意事项：
1.各种金属构件上的钻孔，应在构件焊接好后施钻：2.设备构件在墙上的安装、固定，建议采用电锤打洞配合使用膨胀螺栓的方法。如无此条件时，宜与土建施工密切配合，事先预寒木砖或预留安装孔，尽量避免临时凿洞：3.所有金属构件均应作防腐处理，室内构件涂防腐剂；室外构件宜采用热镀锌，如镀锌无条件时，应刷一度红丹、二度灰色油漆；4.横跨室内的桥形构架的长度，应按变压器室的实际尺寸下料制作。八.本图集尺寸均以毫米计。
编制说明(三）
图集号|03D201-4
审核校对设计次艳页
方案号
主接线
变压器容量
进出线方式
变压器室
结构型式
200~2000
200~630
800~2000
高压电缆下进，低压母线上出
敬开式或封闭式
200~630
800~1250
200~630
800~1250
200~630
800~1250
高压架空进，低压母线上出
散开式
1.方案一、二、三的变压器保护电器一般装在线路送电端的高压配电装置上。2.方案六，七的变压器保护建议采用跌落式熔断器，并装于架空线路的分歧杆或终端杆上。3.方案八、九的跌落式熔断器装于变压器室的外墙上。4.方案十、十一若用于直接从地区电力网供电，要求加装跌落式熔断器时可按方案八，九进行安装。5.在工程设计中应按具体短路电流对隔离电器进行校验。6.变压器低压侧中性母线上可按需要安装零序电流互感器。变压器室主接线方案
200~630
800~1250
封闭式
图集号
审核感摄品校对不网设计沈旭艳页
03D201-4
200~2000
方案一
200~630
高压配电装置
开关及保护电器
3相、50Hz、10(6)kV
/架空线路
800~2000
方案二
方案三
跌落式熔断器装在变压器室外墙上200~6.300
800~1250
方案八
方案九
200~630
200~630
方案四
800~1250
方案十
此方案如设避雷器
可安装在架空线路
分歧杆或终端杆上
800~1250g
方案五
方案十—
200~6300
方案六
跌落式熔断器装在架空
线路分歧杆或终端杆上
8Q0~1250
方案七
变压器室主接线方案举例
审核序校对天车设计沈艳
图集号
03D201-4
变压器室
结构型式
散开式
封闭式
变压器
安装方式
附设式低式
附设式低式
(高式）
车间内式有风坑式
（无风坑式）
变压器容量
200~2000
200~2000
200~2000
-30℃
适用范
气象条件
由于以下原因采用露天装置不能满足运行要求时：
1.日照强烈，最高温度高且日夜温差大；2.降水量或大暴雨特多。
夏季通风室外计算温度≤.35℃
注：在多尘或有魔蚀性气体严重影响变压器安全运行的场所，应选用防尘型或防腐型变压器环境条件
在下列场所不宜采用：
1.烟尘污移场所；
2.重雾地区；
3.具有化学腐蚀性气体、蒸汽的场所4.具有导电可燃粉尘或纤维的场所；5.居民区以及人口稠密市区。
变压器室建筑结构型式
审核校对、设计沈旭拍
图集号
03D201-4
