【苏G9205】现浇钢筋混凝土住宅楼梯

本网站发布时间： 2026-07-19 21:35:59

苏G9205
现行
↓ 点击下载此图集

基本信息

图集号：
苏G9205
图集名称：
苏G9205 现浇钢筋混凝土住宅楼梯
图集类别：
其它
标准状态：
现行
下载格式：
pdf zip

手机扫码下载更方便

关联标准

出版信息

标准简介/下载

点击下载

标准内容

📄 页码

第 1 页
第 2 页
第 3 页
第 4 页
第 5 页
第 6 页
第 7 页
第 8 页

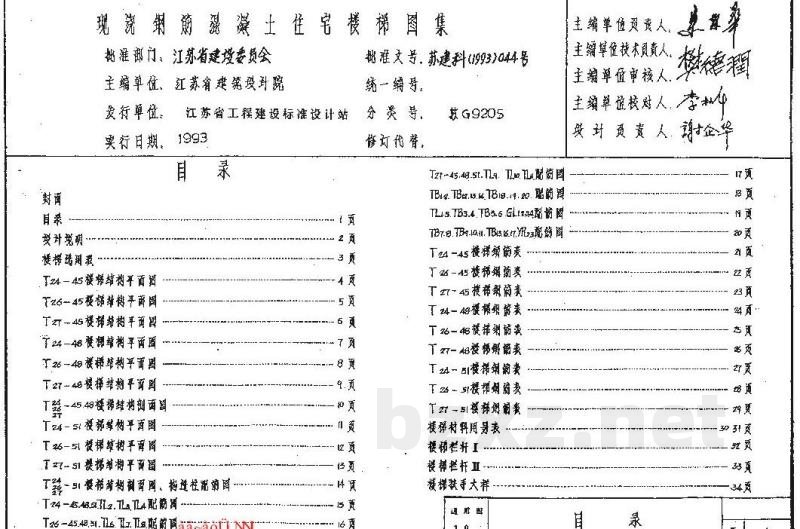

    现浇钢筋混凝土住宅楼梯图集
    主编单位负责人：[签名]
主编单位技术负责人：[签名]
主编单位审核人：[签名]
主编单位校对人：李北中
设计员负责：蒋企华



    批准部门：江苏省建设委员会
    批准文号：苏建科(1993)044号


    主编单位：江苏省建筑设计院
    统一编号：


    发行单位：江苏省工程建设标准设计站
    分类号：苏G9205


    实行日期：1993
    修订代替：



目 录


封面 T27-46, 48, 51 TL9, TL10, TL11配筋图17页
目录 TB192. TB843, 6, TB85-11, 20, 配筋图18页
设计说明 TL15. TB3.4. TB56, 6, GLs.m配筋图19页
楼梯选用表 TB208. TBy.40, 11, TB56-7, 7, YL3.4配筋图20页
T24-45楼梯结构平面图 T 24-45楼梯钢筋表21页
T26-45楼梯结构平面图 T 26-45楼梯钢筋表22页
T27-46楼梯结构平面图 T 27-45楼梯钢筋表23页
T24-48楼梯结构平面图 T 24-46楼梯钢筋表24页
T26-46楼梯结构平面图 T 26-48楼梯钢筋表25页
T27-48楼梯结构平面图 T 27-48楼梯钢筋表26页
T24, 25, 26, 27-45, 48楼梯结构剖面图 T 24-51楼梯钢筋表27页
 T 26-51楼梯钢筋表28页
T24-51楼梯结构平面图 T 27-51楼梯钢筋表29页
T26-51楼梯结构平面图 楼梯材料用另表30-31页
T27-51楼梯结构平面图 楼梯栏杆I32页
T24, 25, 26, 27-51楼梯结构剖面图、构造柱配筋图 楼梯栏杆II33页
 楼梯扶手大样 ............................................................ 34页
T24, 25-46. 48. TL2, TL9, TL10配筋图
T26-45, 48. 51, TL6. TL7, TL8配筋图




    建 筑 图
    目 录
    页    1

1.0



封面		T₂₇-46, 48, 51 T_L9, T_L10, T_L11配筋图	17页
目录		TB₁₉₂. TB_{843, 6}, TB_{85-11, 20}, 配筋图	18页
设计说明		T_L15. TB_3.4. TB_{56, 6}, GL_s.m配筋图	19页
楼梯选用表		TB₂₀₈. TB_{y.40, 11}, TB_{56-7, 7}, YL_3.4配筋图	20页

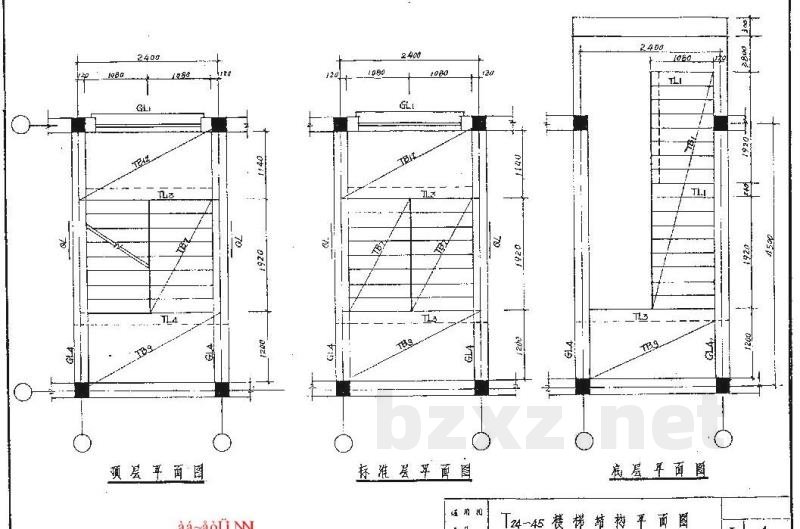

T₂₄-45楼梯结构平面图		T 24-45楼梯钢筋表	21页

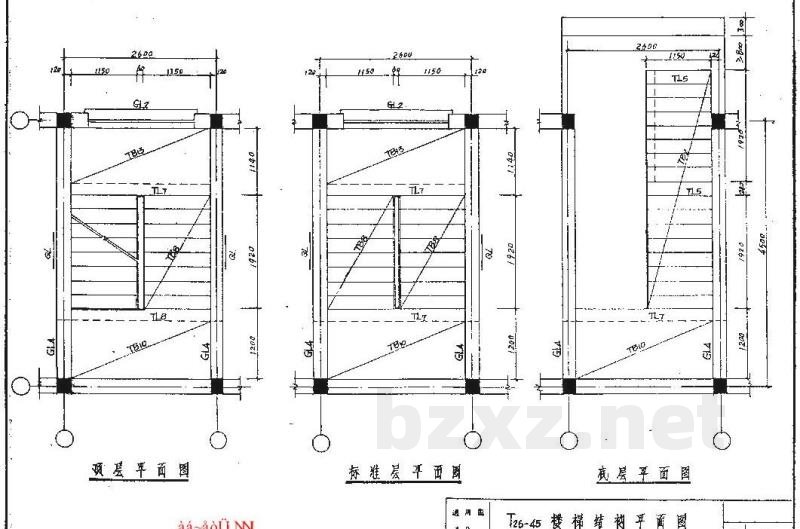

T₂₆-45楼梯结构平面图		T 26-45楼梯钢筋表	22页
T₂₇-46楼梯结构平面图		T 27-45楼梯钢筋表	23页
T₂₄-48楼梯结构平面图		T 24-46楼梯钢筋表	24页
T₂₆-46楼梯结构平面图		T 26-48楼梯钢筋表	25页
T₂₇-48楼梯结构平面图		T 27-48楼梯钢筋表	26页
T_{24, 25, 26, 27}-45, 48楼梯结构剖面图		T 24-51楼梯钢筋表	27页
	T 26-51楼梯钢筋表	28页

T₂₄-51楼梯结构平面图		T 27-51楼梯钢筋表	29页

T₂₆-51楼梯结构平面图		楼梯材料用另表	30-31页

T₂₇-51楼梯结构平面图		楼梯栏杆I	32页

T_{24, 25, 26, 27}-51楼梯结构剖面图、构造柱配筋图		楼梯栏杆II	33页
	楼梯扶手大样 ............................................................ 34页
T_{24, 25}-46. 48. T_L2, T_L9, T_L10配筋图
T₂₆-45, 48. 51, T_L6. T_L7, T_L8配筋图

建筑图	目录	页 1
1.0

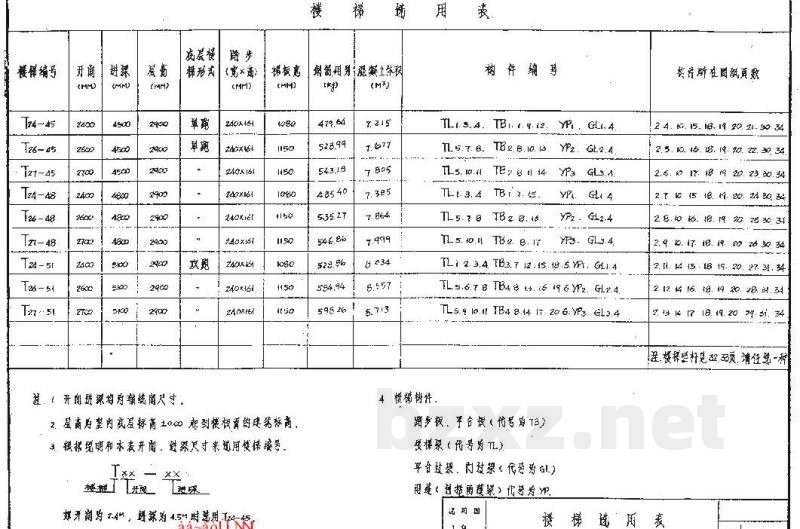

梯段编号 (MM)	开间 (MM)	进深 (MM)	层高 (MM)	梯段及梯形式	踏步 (宽×高) (MM)	梯板宽 (MM)	钢筋用量 (KG)	混凝土体积 (M3)	构件编号	各片所用图版页数
T24-45	7400	4500	2900	单跑	260×161	1080	479.66	7.215	TL_1,3,4, TB_1,7,9,12, YP₁, GL_1,4	2. 4. 10. 15. 18. 19. 20. 23. 30. 34.
T26-45	7600	4800	2900	单跑	260×161	1150	528.99	7.477	TL_5,7,8, TB_2,8,10,13, YP₂, GL_2,4	2. 5. 10. 16. 18. 19. 20. 22. 30. 34.
T27-45	7700	4800	2900	-	260×161	1150	543.18	7.805	TL_5,10,11, TB_2,6,11,14, YP₃, GL_3,4	2. 6. 10. 17. 18. 19. 20. 23. 30. 34.
T24-48	7400	4800	2900	-	260×161	1080	485.40	7.385	TL_1,3,4, TB_1,2,15, YP₁, GL_1,4	2. 7. 10. 15. 18. 19. 20. 24. 30. 34.
T26-48	7600	4800	2900	-	260×161	1150	535.27	7.864	TL_5,7,8, TB_2,9,16, YP₂, GL_2,4	2. 8. 10. 16. 18. 19. 20. 25. 30. 34.
T27-48	7700	4800	2900	-	260×161	1150	546.86	7.999	TL_5,10,11, TB_2,8,17, YP₃, GL_3,4	2. 9. 10. 17. 18. 19. 20. 26. 30. 34.
T22-51	7200	5100	2900	双跑	260×161	1080	573.86	8.034	TL_1,2,3,4, TB_{3,7,18,19,18,5}, YP₁, GL_1,4	2. 11. 14. 15. 18. 19. 20. 27. 31. 34.
T26-51	7600	5100	2900	-	260×161	1150	584.44	8.557	TL_3,6,7,8, TB_2,9,13,16, 10, 6, YP₂, GL_2,4	2. 12. 14. 16. 18. 19. 20. 28. 31. 34.
T27-51	7700	5100	2900	-	260×161	1150	598.46	8.713	TL_5,9,10,11, TB_4,8,14,17, 20, 6, YP₃, GL_3,4	2. 13. 14. 17. 18. 19. 20. 29. 31. 34.
注：楼梯踏步是 35-33 页，填位第一行

小提示：此内容仅为图集识别内容，不保证准确与完整度,若需要完整标准请到下方自行免费下载完整标准文档。解压密码 www.bzxz.net

📥 下载资源直接下载解压密码 www.bzxz.net

夸克网盘(全) · pdf

前往下载 →

夸克网盘 · pdf

前往下载 →

💡 点击“前往下载”将跳转至网盘页面，无需提取码，可直接保存文件。遇到问题？

图集图片预览

标准图片预览：

其它标准

上一篇：预应力混凝土檩条图集（冷轧带肋钢筋）
下一篇：专用给水工程

热门标准
国家标准

全站导航

【苏G9205】现浇钢筋混凝土住宅楼梯

基本信息

苏G9205

苏G9205 现浇钢筋混凝土住宅楼梯

其它

关联标准

出版信息

点击下载

目录

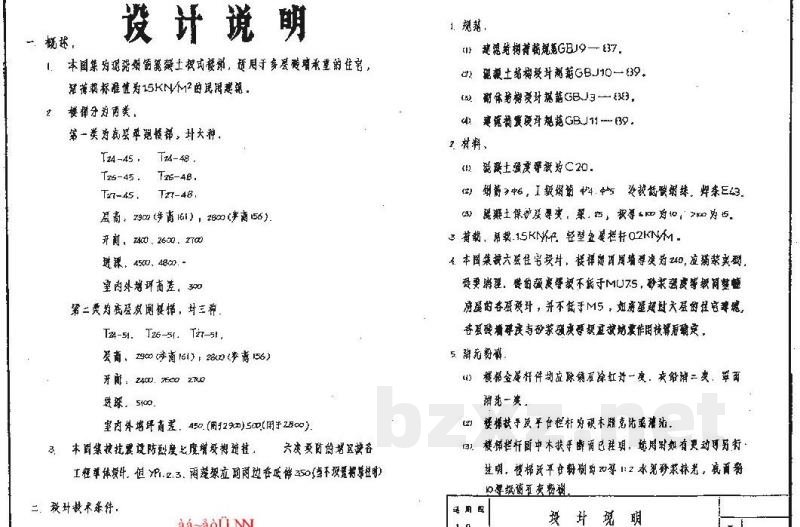

设计说明
