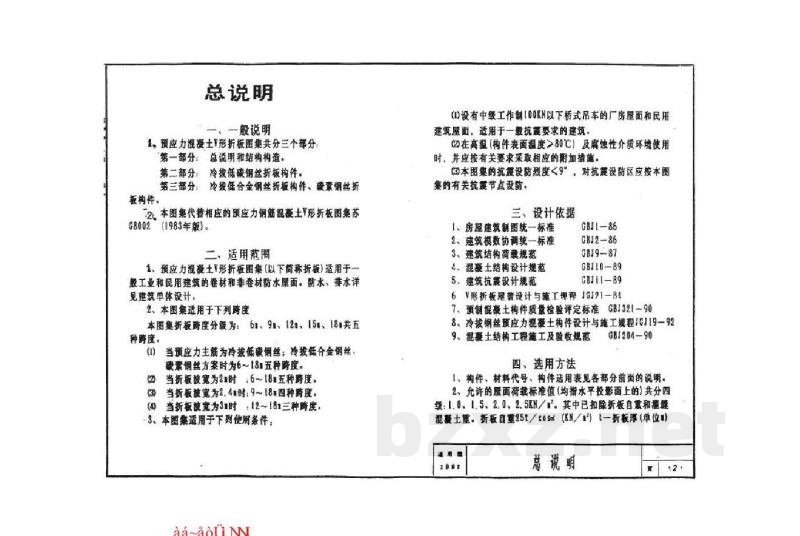

一、一般说明

1. 预应力混凝土Y形折板图集共分三个部分：
   • 第一部分：总说明和结构构造。
   • 第二部分：冷拔低碳钢丝折板构件。
   • 第三部分：冷拔低合金钢丝折板构件、碳素钢丝折板构件。
2. 本图集代替相应的预应力钢筋混凝土Y形折板图集苏G8002（1983年版）。

二、适用范围

1. 预应力混凝土Y形折板图集（以下简称折板）适用于一般工业和民用建筑的卷材和非卷材防水屋面，防水、排水详见建筑单体设计。
2. 本图集适用于下列跨度
   本图集折板跨度分为：6m、9m、12m、15m、18m共五种跨度。
   1. 当预应力主筋为冷拔低碳钢丝，冷拔低合金钢丝、碳素钢丝方案时为6~18m五种跨度。
   2. 当折板宽度为2.4m时：6~18m五种跨度。
   3. 当折板宽度为2.4m时：9~15m四种跨度。
   4. 当折板宽度为3m时：12~18m三种跨度。
3. 本图集适用于下列使用条件：

(1)设有中级工作制100tN以下桥式吊车的厂房屋面和民用建筑屋面，适用于一般抗震要求的建筑。
(2)在高温（构件表面温度>80℃）及腐蚀性介质环境使用时，并应按有关要求采取相应的附加措施。
(3)本图集的抗震设防烈度<9°，对抗震设防区应执行本图集的有关抗震节点设计。

三、设计依据

1. 房屋建筑制图统一标准 GB11-86
2. 建筑模数协调统一标准 GBJ2-86
3. 建筑结构荷载规范 GBJ9-87
4. 混凝土结构设计规范 GJ10-89
5. 建筑抗震设计规范 GB111-89
6. V形折板屋面设计与施工规程 JGJ34-86
7. 预应力混凝土构件质量检验评定标准 GBJ321-90
8. 冷拔钢丝预应力混凝土构件设计与施工规程 JGJ17-92
9. 混凝土结构工程施工及验收规范 GB204-90

四、选用方法

1. 构件，材料代号，构件适用表见各部分前面的说明。

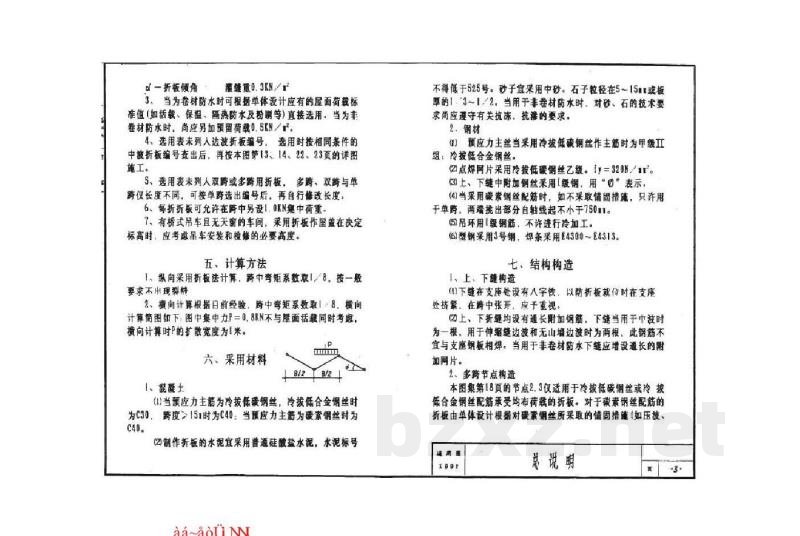

2. 允许的屋面荷载标准值（均布水平投影面上的）共分四级：1.0, 1.5, 2.0, 2.5KN/㎡。其中已扣除折板自重和覆膜混凝土重，折板自重 q_自 = γ·cosα (kN/m²)（一折板厚(单位m)
