【西南03J201-3】 屋面 第三分册：金属夹芯板、金属压型板、采光玻璃屋面

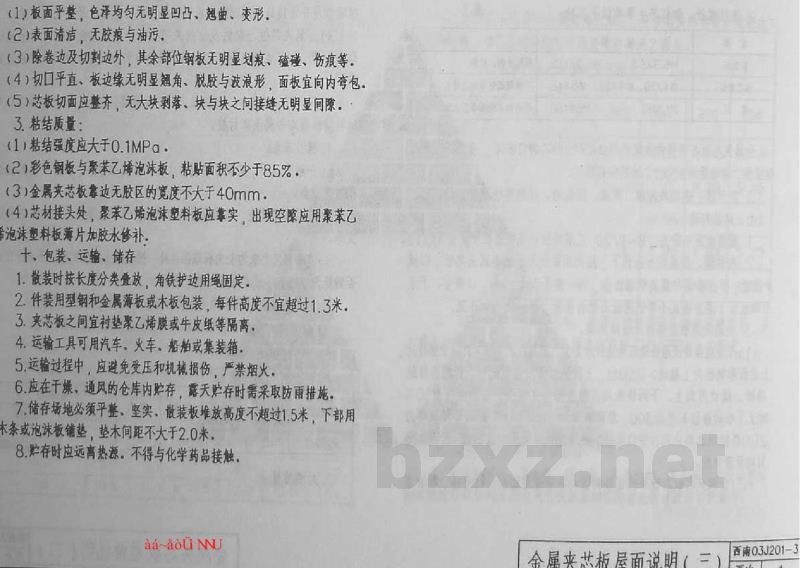

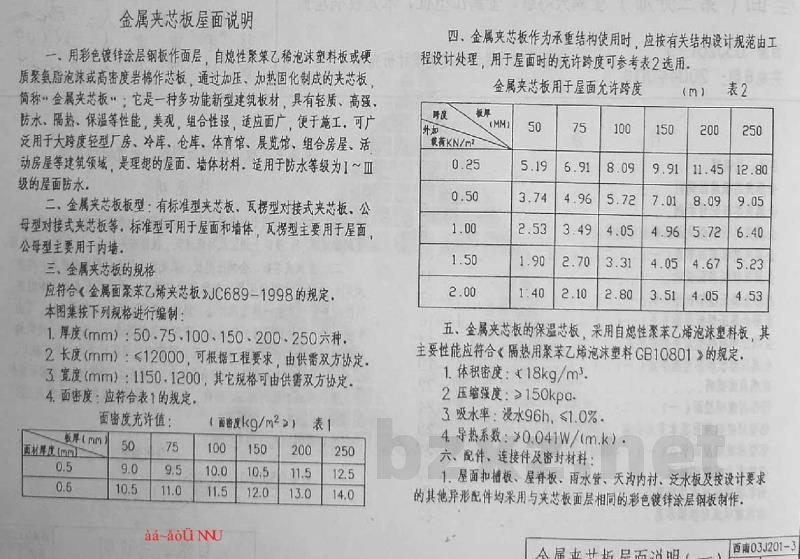

屋面（第三分册）金属夹芯板、金属压型板、采光玻璃屋面西南 03J201-3 实施日期：2004年1月1日 目 目录、总说明 金属夹芯板屋面说明 金属夹芯板配件示例 金属夹芯板板型及屋面顺坡连接节点录 主编单位：贵州省建筑设计研究院主编单位负责人：十专驾 主编单位技术负责人：T 技术审定人好 设计负责人早花# 金属夹芯板、金属压型板、采光玻璃屋面总说明 本图集适用于抗震设防烈度为8度及8度以下地区的民用与工金属夹芯板屋面节点（一）、（二）、（三）、（四金属压型板屋面说明 直形金属压型板板型示例（一）、（二）直形金属压型板屋面节点（一）、（二）金属压型板拱型屋盖类型示意 金属压型板拱形屋面节点（一）（玻璃屋面说明 铝型材玻璃屋面（一）、（二）铝型材玻璃屋面基本节点示意 铝型材玻璃屋面节点（一） 液轮式启闭玻璃屋面 有机玻璃平板式屋面节点（——）、（二）、（三）有机玻璃弧形拱顶项示意aa~aouU.1 .12~13 .14~16 17 18~19 0~22 23~24 26227 28 29~31 32 业辅助建筑：8度以上地区及特珠建筑，根据有关规范，可参照本图选用金属夹芯板，金属压型板、采光玻璃屋面材料类型很多：即使是同一类型也因所采用的构配件及安装方法不同面有差异，本图集只按有关资料表示一种常用作法，供设计选用，具体工程设计时，可由专业生产厂家提供设计资料或由厂家按有关规范进行结构安全、建筑构造的设计由工程设计方审核，特合国家有关规范标准后，方可施工。三、各种材料必须制合国家有关标准，并须有出厂合格证和质量检验报告四，屋面程的施验收，应符合屋面工程质量验收规范GB50207-2002的规定 五、索引方式： 详图编号 西南03J201-3 页欢 西南03J201-3 目录、总说明 面次 金属夹芯板屋面说明 一、用彩色镀锌涂层钢板作面层，自熄性聚笨乙稀泡沫塑料板或硬质聚氨脂泡沫或高密度岩棉作芯板，通过加压，加热固化制成的夹芯板简称”金属来芯板它是一种多功能新型建筑板材，具有轻质、高强、防水、隔热、保温等性能，美观组合性强，适应面广便于施工，可广泛用于大跨度轻型厂房、冷库、仓库、体育馆、展览馆、组合房屋、活动房屋等建筑领域，是理想的屋面、墙体材料。适用于防水等级为I～血级的屋面防水 二、金属夹芯板板型：有标准型夹芯板、瓦楞型对接式夹芯板、公母型对接式夹芯板等，标准型可用于屋面和墙体，瓦楞型主要用于屋面，公母型主要用于内墙。 三、金属夹芯板的规格 应特合《金属面聚苯乙烯夹芯板》JC689-1998的规定本图集按下列规格进行编制 1厚度（mm）：50-75.100、150.200、250六种.2长度（mm）：≤12000，可根据工程要求，由供需双方协定3宽度（mm）：1150.1200，其它规格可由供需双方协定4面密度：应符合表1的规定， 面密度充许值： 板厚（mm 面材星度（mm） 0.5 0.6 50 9.0 10.5 75 9.5 11.0 （面酱度kg/m2>） 100 10.0 11.5 aa-aouMu 150 10.5 12.0 表1 200 11.5 13.0 250 12.5 14.0 四、金属夹芯板作为承重结构使用时，应按有关结构设计规范由工程设计处理，用于屋面时的充许跨度可参考表2选用金属夹芯板用于屋面允许跨度 胖度 外店 抗摩 MM) 兼商KN/m 0.25 0.50 1.00 1.50 2.00 50 5.19 3.74 2.53 1.90 1.40 75 6.91 4.96 3.49 2.70 2.10 100 8.09 5.72 4.05 3.31 2.80 150 9.91 7.01 4.96 4.05 3.51 (m) 200 表2 250 11.45 8.09 5.72 4.67 4.05 12.80 9.05 6.40 5.23 4.53 五、金属夹芯板的保温芯板，采用自熄性聚苯乙烯泡沫塑料板，其主要性能应特合隔热用聚苯乙烯泡沫塑料GB10801》的规定，1.体积密度：418kg/m2 2压缩强度：>150kpa 3吸水率：浸水96h，≤1.0% 4导热系数：0.041w/（m.k）. 六、配件、连接件及密封材料：一更 （6年面#国食火 1.屋面扣槽板、屋脊板、雨水管、天沟内衬、泛水板及按设计要求的其他异形配件均采用与夹芯板面层相同的彩色镀锌涂层钢板制作西南03J201-3 金属夹芯板屋面说明（—） 页次2 2.连接螺栓，铆钉等主要有以下几种名称 自攻钉 拍芯解钉 螺钉 规格 M6.3X65 M6.3X115 04X1004X12 2@5X12 M6X80 M6X100 表3 备用 带防水帽、胶垫 不锈钢式铝质拍芯钉 不锈钢或铝质带防水柜 金属夹芯板与连接件及配件用の4X10抽芯铆钉固定，金属来芯板与钢擦条，钢墙梁用@5X12抽芯铆钉固定3、密封胶选用丙烯酸、聚硫、聚氨脂、硅酮等优质密封胶七、建筑构造： 1.屋面坡度一般为1/6~1/20，在腐蚀性环境中屋面坡度应≥1/12.2.在运翰，吊装许可条件下应采用较长尺的金属夹芯板以减以免上、下表 少接续，防止渗漏和提高保温性能，但一般不大于12米，！面钢板由于温差造成不等值膨胀而翘曲变形3.金属夹芯板屋面防水板缝处理。影啊使用和外观。 (1）顺坡连接线及屋脊缝以构造防水为材料防水为辅两块板接缝处上表面彩钢板向上翻边≥25MM，上面例扣槽形彩钢配件，硅酮帘封胶填缝，横坡方向上、下两块板均应搭在擦条座上，屋面坡度10%时上下板的搭接长度为300，屋面坡度≥10%时上下板的搭接长度为200搭接钢板部分用拉铆钉连接搭接维用硅酮密封胶密封外靠拉铆钉均涂密封胶 （2）金属夹芯板与標条的连接部位必须穿透屋面板进行连接，顺坡连aa~aou 接缝和屋脊连接终采用凹件隐藏连接法，以防止雨水及大气的侵蚀。（3）金属夹芯板与配件及金属夹芯板与金属夹芯板之间，均采用拉铆钉连接，铆杆在插入铆孔之前应子涂窑封胶，拉铆后的钉头用密封胶封死. （4）凡使用铝质配件、铝质拉铆钉、铝质螺钉等时铝质材料与钢质材料接触面均须满涂密封胶 4.橡条布置。 （1）一般情况下，应使每块板至少有三个支承禁条，以保证屋面板不不发生烧曲。 （2在斜交屋脊处，必须设置斜向棉条，保证金属夹芯板的斜端头有支承。 （3）在金属夹芯板的长向板端搭接处，德条的上翼缘宽度应不小于100或者加焊一通长角钢， 否则应设双德茶 5.封边包角材料应采用与金属夹芯板表层相同的涂层钢板，按工程设计施工不得用金属夹芯板接地八雷针（带） 九、金属来芯板质量标准 mm) B00n 无许停垫 2.外观质量： 宜度 12 厚度 2 表4 对角线差 46000 ≤4 >6000 46 西南03J201-3 金属夹芯板屋面说明（二） 页欢 3 （1）板面平整，色泽均匀无明显凹凸、翘曲、变形。（2）表面清洁，无胶痕与油污。（3）除卷边及切割边外，其余部位钢板无明显划痕、砖硅、伤痕等。（4）切口平直、板边缘无明显超角、脱胶与波浪形，面板宜向内弯包。（5）芯板切面应整齐，无大块剥落、块与块之间接缝无明显间原：3粘结质量： (1）粘结强度应大于0.1MPa。 （2）彩色钢板与聚苯乙烯泡沫板，粘贴面积不少于85%。（3）金属夹芯板靠边无胶区的宽度不大于40mm（4）芯材接头处，聚苯乙烯泡沫塑料板应拿实出现空隙应用聚苯乙希泡沫塑料板薄片加胶水修补 十，包装、运输、储存 1.散装时按长度分类叠放，角铁护边用绳固定2.件装用型钢和金属薄板或木板包装每件高度不宜超过1.3米。3.夹芯板之间宜衬垫聚乙烯膜或牛皮纸等隔离。4.运输工具可用汽车，火车、船舶或集装箱5.运输过程中，应避免受压和机械损伤严禁烟火6.应在干煤，通风的仓库内贮存，露天贮存时需采取防雨措施7.储存场地必须平整，坚实，散装板堆放高度不超过1.5米，下部用木条或泡沫板铺垫垫木间距不大于2.0米8.赔存时应远高热源。不得与化学药品接触aa~aouU 金属夹芯板屋面说明（三） 西南03J201-3 页次 9 35 9 外角板 s 42.2 40槽板 60 t9 1.1 内角板 s 国 9 日士 Cbs tsa 2 屋面冷弯彩钢（一） （总b=120mm） aa~aou 19 3 1.9 1.1 按工程实际需要确定 9 8 现角板 77.2(52.2) 75（50）槽 1.1 接设计 008 雨水管 （6=400) 天沟内衬 1.9 a 锐角板 91 4 230 SS 0 QP 625 23.5 10 08 T形板 正 工字板 菜 230 屋脊彩钢 35 135 19 os 0 泛水板 (b=230) 西南03J201-3 金属夹芯板配件示例 页欢 5 OS 彩色锅板 板型 I型铝 1型铝 彩色钢板 铝拉钢钉 泡沫塑料填充 冷弯槽钢94X12 U型金属件 屋面坡度连节点 夹芯板屋面 屋面连接示意 型铝 用于墙板时，两面平接 标准型夹芯板 钢板上弯 用于屋面板时，面层钢板 密缝胶 彩色钢板 aa-aouiu 上弯中间填U形金属件 并用泡沫塑料填充外面 再益冷弯槽钢 U型金属件 彩板翻边 建康良 940 瓦楞型对接式夹芯板 公母型对接式夹芯板 板型 密封胶 屋面顺坡连接节 百！
