【辽2001J109】 LM轻质隔墙板

辽宁省建筑标准设计 - 建筑构造图集：LM轻质隔墙板
统一编号：DBJT05—126
图集号：辽2001J109

主编单位：辽宁省建筑标准设计研究院
参编单位：本溪华厦绿色建材有限责任公司
实行日期：2001年5月1日

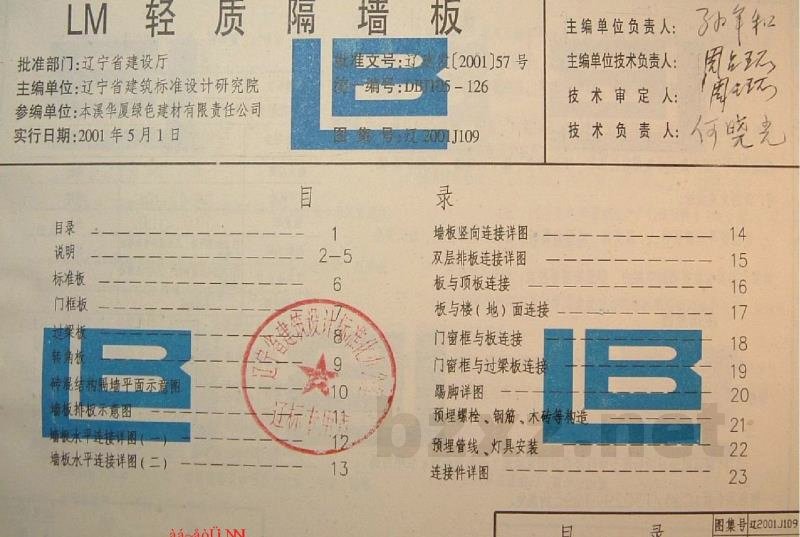

目录
1. 说明
2. 标准板
3. 门框板
4. 窗框板
5. 过梁板
6. 窗下板
7. 吊顶墙板平面示意
8. 排板示意图
9. 水平连接详图
10. 墙板水平连接详图
11. 墙板竖向连接详图
12. 双层排板连接详图
13. 板与顶板连接
14. 板与楼（地）面连接
15. 门窗框与板连接
16. 门窗框与过梁板连接
17. 踢脚详图
18. 连接件详图

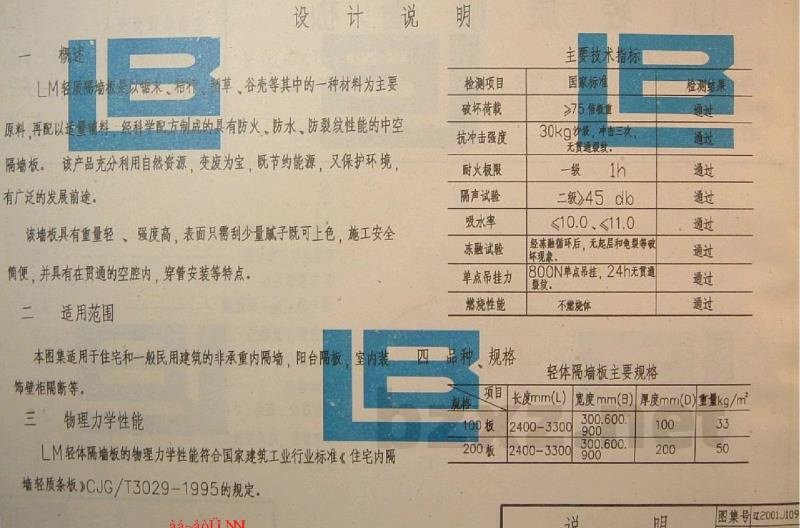

一、设计说明
LM轻质隔墙板是以木屑、谷壳等材料为主要原料，再配以胶粘料经科学配方制成的具有防火、防水、防裂纹性能的中空隔墙板。该产品充分利用自然资源，变废为宝，既节约能源，又保护环境，具有广泛的发展前途。
该墙板具有重量轻、强度高、表面只需刮少量腻子即可上色、施工安全简便等特点，且在贯通的空腔内可进行穿管安装。

二、适用范围
本图集适用于住宅和一般民用建筑的非承重内隔墙、阳台隔板、室内装饰壁柜隔断等。

三、物理力学性能
LM轻质隔墙板的物理力学性能符合国家建筑工业行业标准《住宅内隔墙轻质条板》（CJG/T3029-1995）的规定。
检测项目及标准：
- 破坏荷载：>75倍
- 抗冲击强度：30kg冲击三次
- 耐火极限：无贯通裂纹，一级1h
- 隔声试验：>45dB
- 吸水率：≥10.0%
- 冻融试验：经冻融循环后，无起层和龟裂等破坏现象
- 单点吊挂力：800N单点吊挂，24h无贯通
- 燃烧性能：不燃烧体

四、规格
- 长度(L)：2400mm - 3300mm
- 宽度(B)：300mm, 600mm, 900mm
- 厚度(D)：33mm, 50mm, 100mm

五、板材分类
该墙板分为标准板、门框板、窗框板、过梁板、窗下板、导配板、端头板、门框板补板等。当条板宽度不足时，补板宽度不得小于200mm；选用200-300mm宽度的墙板时，应加设增强筋。可根据用户需求定制墙板。

六、设计要求
1. 抗震设计：地震烈度较高地区采用墙板接缝处底部和顶部增设钢板卡，并与梁或楼板固定。
2. 隔声设计：隔声性能要求较高时，应做双排板隔墙构造设计，两板间距为20mm-40mm，缝隙内可根据需要填充吸声材料。
3. 防潮防水：潮湿条件下的隔墙饰面设计应作防潮或防水处理。沿隔墙设计水池、水箱、脸盆时，墙板应作防水设计；门窗、踢脚位于门窗顶端及两侧的墙板，必须用带埋件的门框板、窗框板、过梁板随隔墙板同时安装。
4. 踢脚处理：采用水磨石、大理石踢脚线板时可直接粘贴；采用木质或塑料踢脚板时，可采用木螺钉固定。
5. 墙面装修：根据不同建筑需求，墙面装修设计可选用抹灰、喷浆、油漆涂料，也可贴壁纸、瓷砖及设计特殊饰面。
6. 电气设计：电气线路可作暗线设计，利用墙板纵横空腔，穿软管敷设线路，开关插座可作相应设计。

七、施工安装
1. 板材和辅助材料准备
根据施工图先作出排板图，准备所需规格板材，并运至施工现场。辅助材料包括：
(1) 水泥砂浆：水泥:砂:水 = 2:1:0.5:0.2
(2) M10水泥砂浆或生产厂家提供的专用粘合剂
(3) 玻纤网格布

2. 安装施工准备
(1) 主体结构施工及轻体隔墙接触部位墙面基层处理验收完毕，墙地面顶面弹出相应量线。
(2) 水、暖、电气设备安装先放线定点，留出板孔或利用板孔敷设暗埋管线。

3. 安装施工程序
(1) 结构墙面、地面、楼面表面清理。
(2) 分档弹线留出门、窗洞口位置及开关插座钻孔、粘接、预留。
(3) 预埋螺栓、钢筋、木砖等机具安装。
(4) 灯具安装。
(5) 连接件安装。
