【闽97J09】 楼地面

楼地面

目 录

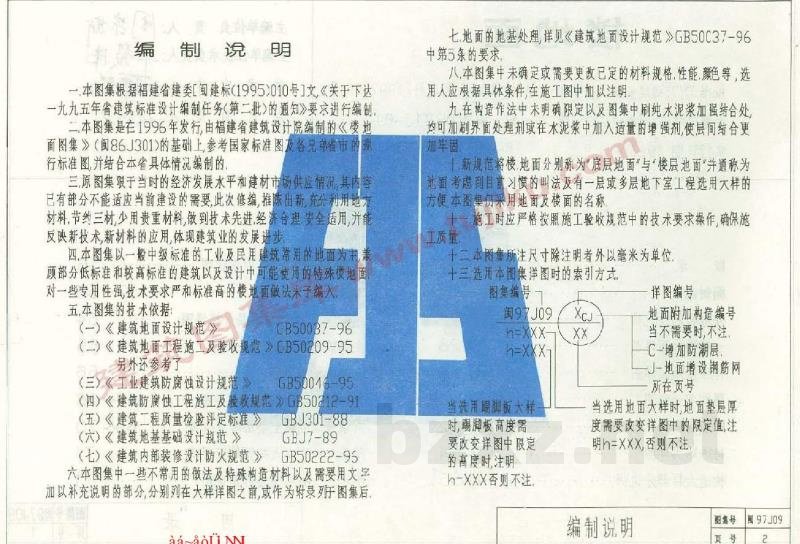

编制说明

一. 本图集根据福建省建委〔闽建标(1995)010号〕文，《关于下达一九九五年省建筑标准设计编制任务（第二批）的通知》要求进行编制。

二. 本图集是在1996年发行，由福建省建筑设计院编制的《楼地面图集》（闽86.J301）的基础上，参考国家标准图及各兄弟省市的现行标准图并结合本省具体情况编制的。

三. 原图集限于当时的经济发展水平和建材市场供应情况，其内容已有部分不能适应当前建设的需要。此次修编，推陈出新，充分利用地方材料，节约三材，少用贵重材料，做到技术先进、经济合理、安全适用，并能反映新技术、新材料的应用，体现建筑业的发展进步。

四. 本图集以一般中级标准的工业及民用建筑常用的地面为主，兼顾部分低标准和较高标准的建筑以及设计中可能使用的特殊楼地面。对一些专用性强、技术要求严和标准高的楼地面做法未予编入。

五. 本图集的技术依据：

六. 本图集中一些不常用的做法及特殊构造材料以及需要用文字加以补充说明的部分，分别列在大样详图之前，或作为附录列于图集后。

七. 地面的地基处理，详见《建筑地面设计规范》GB50037-96中第5条的要求。

八. 本图集中未确定成需要更改已定的材料规格、性能、颜色等，选用人员应根据具体条件，在施工图中加以注明。

九. 在构造作法中未明确限定以及图集中刷水泥浆加强结合处，均可加刮界面处理剂或在水泥浆中加入适量的增强剂，使层间结合更加牢固。

十. 规范将楼、地面分别称为“底层地面”与“楼层地面”，并通称为地面。考虑到目前习惯的叫法及有一层或多层地下室工程选用大样的方便，本图集仍采用地面和楼面的名称。

十一. 施工时应严格按照施工验收规范中的技术要求操作，确保施工质量。

十二. 本图集所注尺寸除注明者外以毫米为单位。

十三. 选用本图集详图时的索引方式：

当选用踢脚板大样时，踢脚板高度需要改变详图中限定的高度时，注明h=XXX；否则不注。

当选用地面大样时，地面基层厚度需要改变详图中的限定值，注明h=XXX；否则不注。

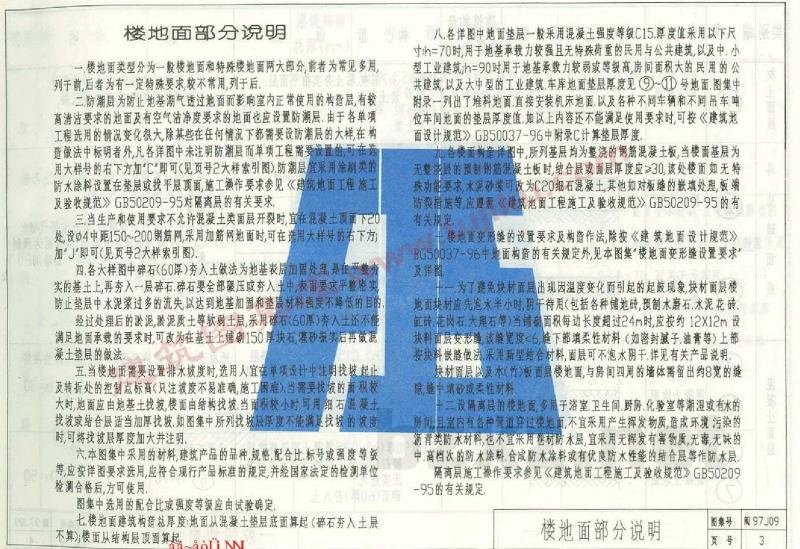

楼地面部分说明

一 楼地面类型分为一般楼地面和特殊楼地面两大部分，前者为常见多用，列于前；后者为有一定特殊要求，较不常用，列于后。

二 防潮层为防止地基潮气透过地面而影响室内正常使用的构造层。有较高清洁要求的地面及有空气洁净度要求的地面也应设置防潮层。由于各单项工程选用的情况变化较大，除某些在任何情况下都需要设防潮层的大样，在构造做法中标明者外，凡各详图中未注明防潮层而单项工程需要设置的，可在选用大样号的右下加“C”即可（见页2 2样索引图）。防潮层宜采用涂刷类的防水涂料设置在垫层或找平层顶面。施工操作要求参见《建筑地面工程施工及验收规范》GB50209-95对隔潮层的有关要求。

三 当生产和使用要求不允许混凝土类面层开裂时，宜在混凝土下面下20处，设Φ4中距150~200钢筋网。采用加筋网地面时，可在选用大样号的右下加“J”即可（见页2 2大样索引图）。

四 各大样图中碎石(60厚)夯入土做法为地基表层加固处理。是在平整夯实的基础上，再夯入一层碎石。碎石要全部碾压或夯入土中，表面要求平整密实，防止垫层中水泥浆过多的流失，以达到地基加固和垫层材料强度不降低的目的。

经过处理后的淤泥、淤泥质土等软弱土层，采用碎石(60厚)夯入土还不能满足地面承载的要求时，可改为在基土上铺砌150厚块石，灌砂振实后再做混凝土垫层的做法。

五 当楼地面需要设置排水坡度时，选用人在单项设计中注明找坡起止及转折处的控制点标高（只注坡度不易准确施工）。当需要找坡的面积较大时，地面应由地基土找坡。楼面由结构找坡。当面积较小时，可用细石混凝土找坡或防水层适当加厚找坡。

图集中所列找坡层厚度不能满足找坡的坡度时，可将找坡层厚度加大并注到。

六 本图集中采用的材料、建筑产品的品种、规格、配合比、标号或强度等级等，应按详图要求选用，应符合现行产品标准的规定。并经国家法定的检测单位检测合格后，方可使用。

图集中选用的配合比或强度等级应由试验确定。

七 使地面建筑构造总厚度：地面从混凝土垫层底面算起（碎石夯入土层不算）；楼面从结构板顶面算起。

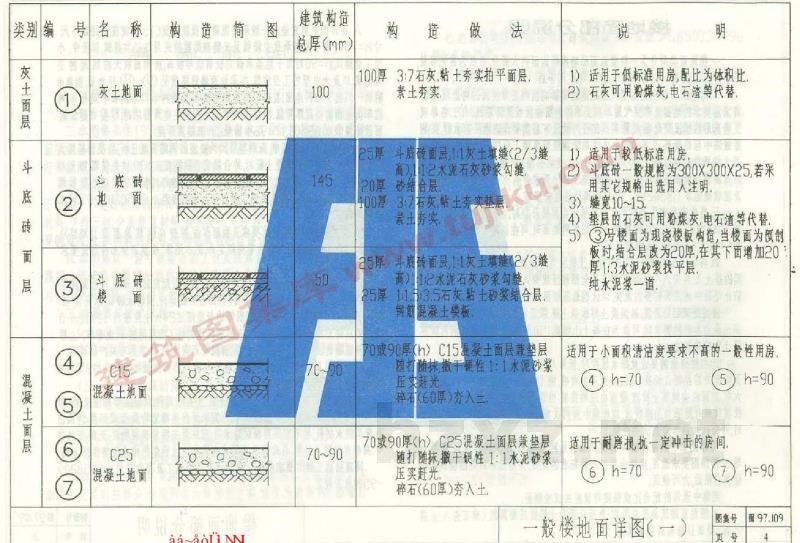

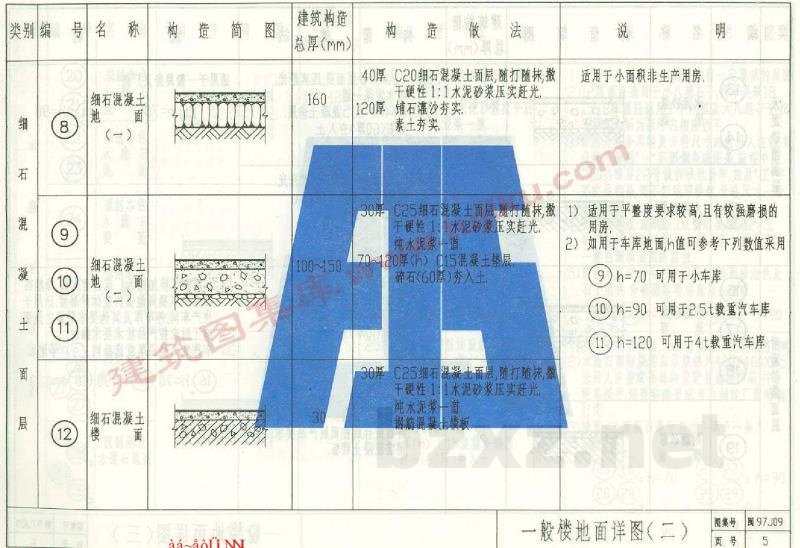

八 各详图中地面垫层一般采用混凝土强度等级C15。厚度假采用以下尺寸h=70时，用于地基承载力较密且无特殊荷重的民用与公共建筑、以及中小型工业建筑；h=90时用于地基承载力较弱或等较高、房间面积大的民用的公共建筑，以及大中型的工业建筑。车地面垫层厚度见⑨~⑪号地面图集中附录一列出了堆料地面、直接安装机床地面、以及各种不同车辆和不同吊重车间地面的垫层厚度值。如以上内容还不能满足使用要求时，可按《建筑地面设计规范》GB50037-96中附录C计算垫层厚度。

九 各楼面构造详图中，所列基层均为现浇的钢筋混凝土板。当楼面板为无筋混凝土的面制钢筋混凝土地面时，结合层面面层厚度应≥30；该处楼面如还有特殊功能要求，水泥砂浆可改为C20细石混凝土。其他如对板缝的嵌填处理、板端防裂措施等，应遵照《建筑地面工程施工及验收规范》GB50209-95的有关规定。

十 楼地面变形缝的设置要求及构造作法，除按《建筑地面设计规范》BG50037-96中地面构造的有关规定外，见本图集“楼地面变形缝设置要求”及详图。

十一 为了避免块材面层出现因温度变化而引起的起鼓现象，块材面层楼面而块材应先浇水半小时，阴干待用（包括各种铺地砖、预制水磨石、水泥花砖、缸砖、花岗岩、大理石等）。当铺设面积每边长度超过24m时，应按约12X12m设块料面层变形缝。该缝宽度≤6；缝下都填柔性材料（如密封腻子、油膏等）上部按块料嵌缝做法采用新型缝合材料。面层可不用水泥砂浆。有关产品说明。

块材面层以及水(竹)板面楼地面，与房间四周的墙体需留出约8宽的缝隙，缝中填砌柔性材料。

十二 设隔潮层的楼地面，多用于浴室、卫生间、厨房、化验室等潮湿或有水的房间。且室内有各种管道通过楼面者。不宜采用产生挥发物质、易成环境、污染的沥青类防水材料，也不宜采用卷材防水层。宜采用无挥发性有害物质、无毒、无味的水性防水涂料或合成防水涂料或具有优良防水性能的纯合层等作防水层。

隔潮层施工操作要求参见《建筑地面工程施工及验收规范》GB50209-95的有关规定。
