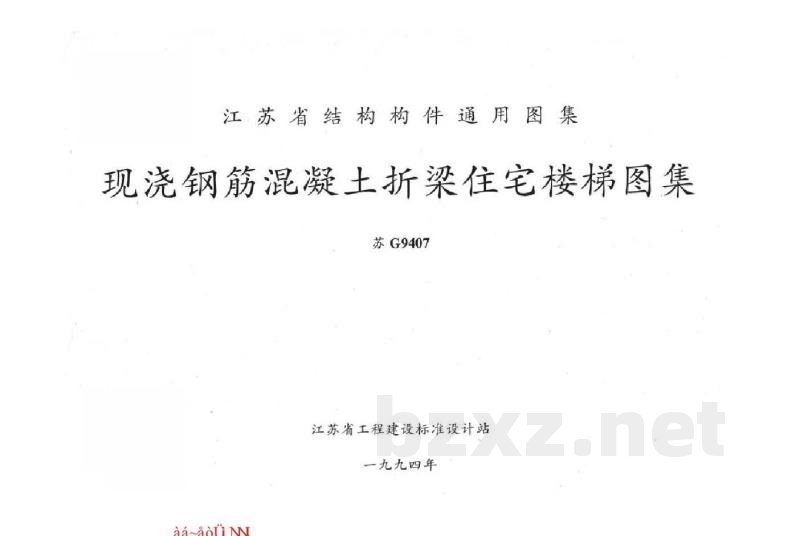

江苏省结构构件通用图集
现浇钢筋混凝土折梁住宅楼梯图集
苏 G9407
江苏省工程建设标准设计站
一九九四年

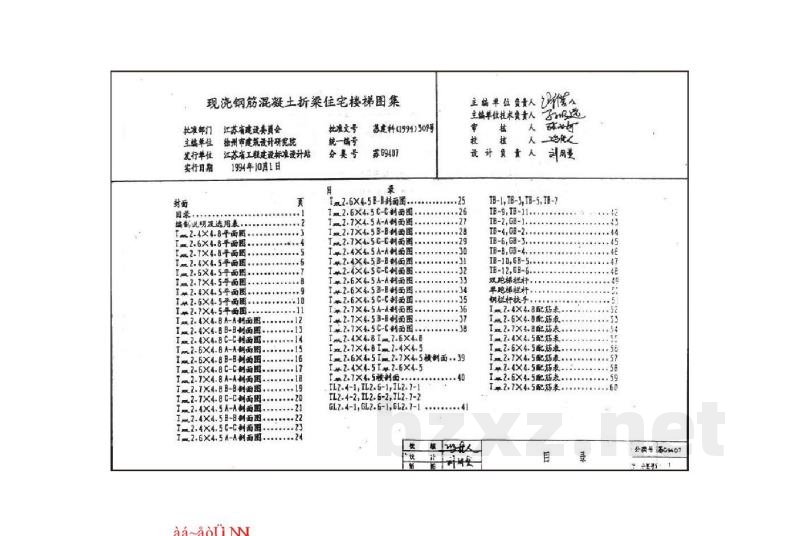

现浇钢筋混凝土折梁住宅楼梯图集 |
主编单位负责人：[签名] 主编单位技术负责人：[签名] 审核人：[签名] 设计者：[签名] |
|
| 批准部门：江苏省建设委员会 | 批准文号：苏建科(1994)279号 | |
| 主编单位：徐州市建筑设计研究院 | 统一编号： | |
| 发行单位：江苏省工程建设标准设计站 | 分类号：苏94A07 | |
| 实行日期：1994年10月1日 | ||
| 目 录 | |||
|---|---|---|---|
| 封页 | 页 | ||
| 目录 | Tm2.5X4.5 B-B剖面图 | 25 | |
| 编制说明及选用表 | 1 | Tm2.6X4.5 C-C剖面图 | 26 |
| Tm2.7X4.8平面图 | 3 | Tm2.7X4.5 A-A剖面图 | 27 |
| Tm2.6X4.8平面图 | 4 | Tm2.7X4.5 B-B剖面图 | 28 |
| Tm2.7X4.8平面图 | 5 | Tm2.7X4.5 C-C剖面图 | 29 |
| Tm2.6X4.8平面图 | 6 | Tm2.7X4.5 A-A剖面图 | 30 |
| Tm2.6X4.8平面图 | 7 | Tm2.4X4.5 B-B剖面图 | 31 |
| Tm2.6X4.8平面图 | 8 | Tm2.4X4.5 C-C剖面图 | 32 |
| Tm2.7X4.8平面图 | 9 | Tm2.6X4.5 A-A剖面图 | 33 |
| Tm2.7X4.8平面图 | 10 | Tm2.6X4.5 B-B剖面图 | 34 |
| Tm2.7X4.8平面图 | 11 | Tm2.6X4.5 C-C剖面图 | 35 |
| Tm2.7X4.8 A-A剖面图 | 12 | Tm2.7X4.5 A-A剖面图 | 36 |
| Tm2.4X4.8 B-B剖面图 | 13 | Tm2.7X4.5 B-B剖面图 | 37 |
| Tm2.4X4.8 C-C剖面图 | 14 | Tm2.7X4.5 C-C剖面图 | 38 |
| Tm2.5X4.8 A-A剖面图 | 15 | Tm2.6X4.8 Tm2.7X4.8 | |
| Tm2.5X4.8 B-B剖面图 | 16 | Tm2.7X4.8 Tm2.6X4.8 | |
| Tm2.5X4.8 C-C剖面图 | 17 | Tm2.6X4.8 Tm2.7X4.5 侧面图 | 39 |
| Tm2.7X4.8 A-A剖面图 | 18 | Tm2.6X4.5 Tm2.6X4.5 | |
| Tm2.7X4.8 B-B剖面图 | 19 | Tm2.7X4.5 侧面图 | 40 |
| Tm2.7X4.8 C-C剖面图 | 20 | T1L-4-1, T1L2-6-1, T1L2-1-1 | |
| Tm2.4X4.5 A-A剖面图 | 21 | T1L-4-2, T1L2-6-2, T1L2-1-2 | |
| Tm2.4X4.5 B-B剖面图 | 22 | G1L2-4-1, G1L2-6-1, G1L2-1-1 | 41 |
| Tm2.4X4.5 C-C剖面图 | 23 | ||
| Tm2.6X4.5 A-A剖面图 | 24 | ||
| 目 录 (续) | ||
|---|---|---|
| TB-1, TB-3, TB-5, TB-7 | 42 | |
| TB-9, TB-11 | 43 | |
| TB-7, GB-2 | 44 | |
| TB-6, GB-2 | 45 | |
| TB-8, GB-3 | 46 | |
| TB-10, GB-5 | 47 | |
| TB-12, GB-6 | 48 | |
| 双跑楼梯尺寸表 | 49 | |
| 单跑楼梯尺寸表 | 50 | |
| 钢筋混凝土构件配筋表 | 51 | |
| Tm2.4X4.8配筋表 | 52 | |
| Tm2.6X4.8配筋表 | 53 | |
| Tm2.7X4.8配筋表 | 54 | |
| Tm2.4X4.5配筋表 | 55 | |
| Tm2.6X4.5配筋表 | 56 | |
| Tm2.7X4.5配筋表 | 58 | |
| Tm2.6X4.5配筋表 | 59 | |
| Tm2.7X4.5配筋表 | 60 | |
| 编 辑 | ||
|---|---|---|
| 设计者： | [签名] |
公 版号：苏94A07 出版日期：1994.8 |
| 审 核： | [签名] | |
| 编 辑： | [签名] | |
