【苏G9803】 预制钢筋混凝土方桩

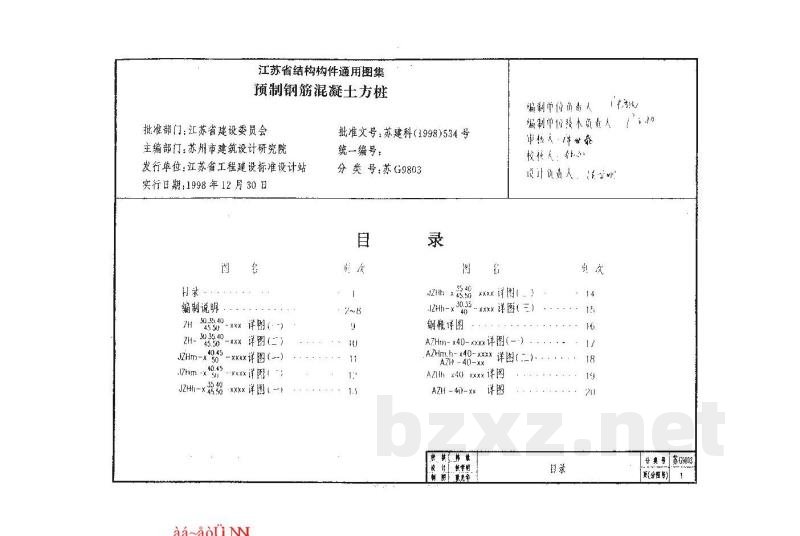

江苏省结构构件通用图集：预制钢筋混凝土方桩 (苏G9803)

批准部门：江苏省建设委员会
主编部门：苏州市建筑设计研究院
发行单位：江苏省工程建设标准设计院
实行日期：1998年12月30日

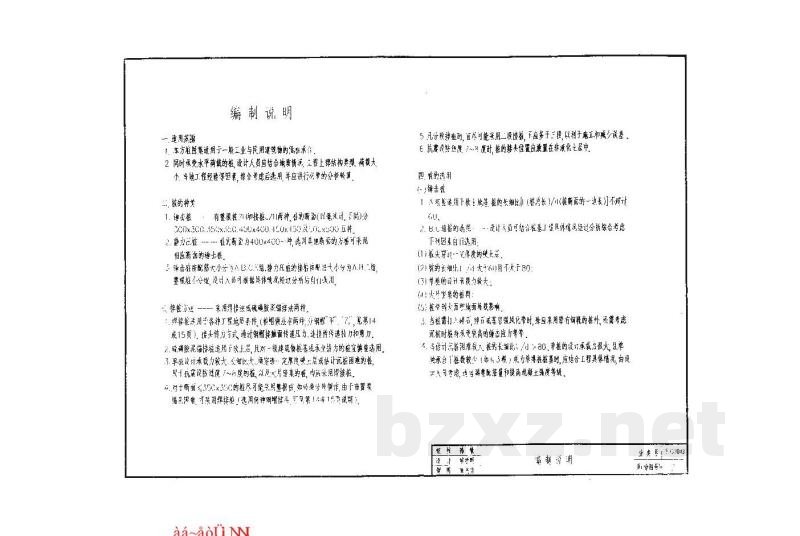

一、编制说明
本图集适用于一般工业与民用建筑物的低层承重结构。设计人员应结合地质情况、工程上部结构类型、荷载大小、地基工程经验等因素综合考虑，并进行必要的抗震和承载力验算。

桩的断面尺寸（以毫米计）包括：300x300、350x350、400x400、500x500等。桩按配筋量分为A、B、C三组。桩的接桩方式分为整根桩和分段桩。分段桩可采用焊接法或螺栓连接。

二、选用方法
(一) 桩的分类
1. 锤击桩：ZH-x-xx (A, B, C组)
2. 静力压桩：AZHm-x-xx (A, B, C组)
(二) 选用原则
1. 锤击桩适用于各种地质条件。
2. 静力压桩一般适用于软弱土层。当存在厚度大于2m的中密以上砂层时，不宜使用静力压桩。
3. 高层建筑地基采用静力压桩时，应选用相应的锤击桩型。

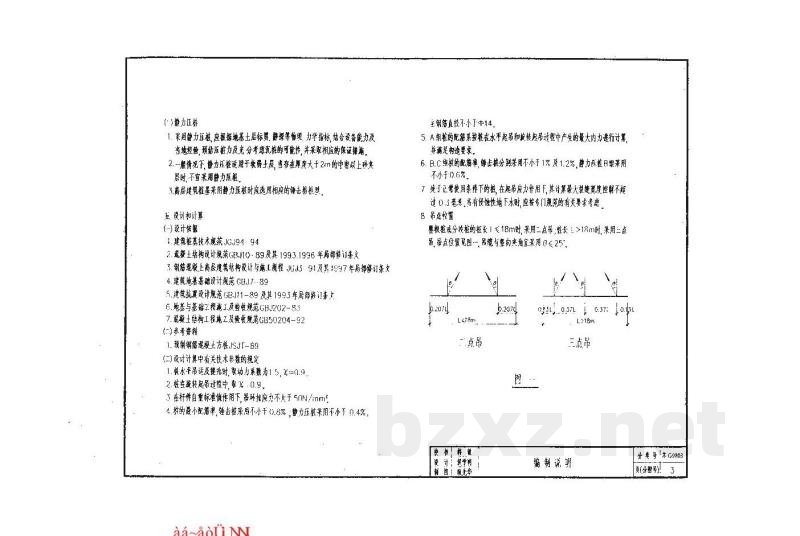

三、设计和计算
(一) 设计依据
1. 《建筑地基基础设计规范》(GBJ 11-89)
2. 《建筑抗震设计规范》(GBJ 11-89)
3. 《地基与基础工程施工及验收规范》(GBJ 202-83)
4. 《混凝土结构工程施工及验收规范》(GB50204-92)
(二) 技术参数规定
1. 动力系数：水平吊送取1.5，旋转起吊取0.9。
2. 配筋率：锤击桩不小于2.8%，静力压桩不小于0.4%。
3. 钢筋直径：不小于14mm。
4. 吊点设置：桩长 L≤18m采用两点吊；L>18m采用三点吊。吊点与桩长轴夹角应满足 Q≤25°。

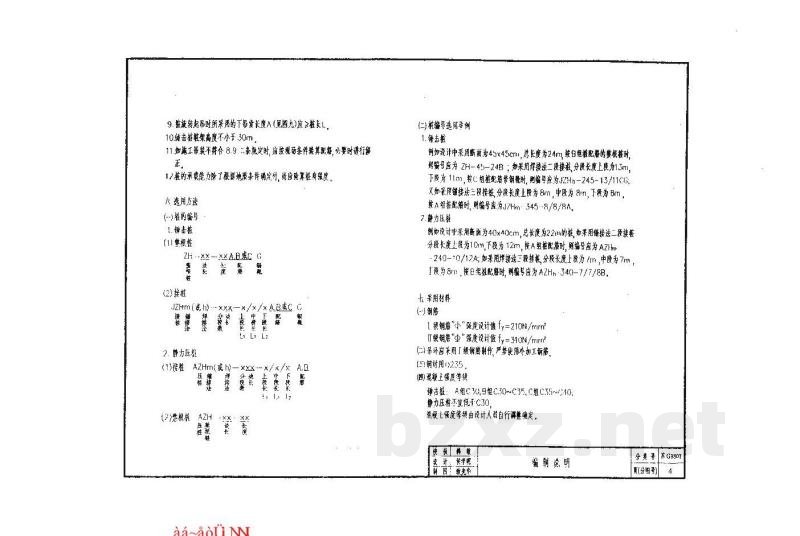

四、采用材料
(一) 钢材：
A组 Fy=210MPa；B组 Fy=310MPa；C组 Fy=360MPa。
(二) 混凝土：
A组 C30；B组 C30~C35；C组 C35~C40。静力压桩强度不宜低于C30。

五、施工及验收要求
1. 施工应符合《建筑地基基础工程技术规范》等相关规定。
2. 钢筋保护层厚度：3cm。
3. 允许偏差：
- 截面边长：±5mm
- 对角线之差：±10mm
- 保护层厚度：±5mm
- 桩身垂直度：±1% 或 ±20mm
- 轴线偏差：±5mm
