标准简介/下载福建省建筑标准设计
楼梯栏杆
DBJT13 - 04
| 闽98J04 | 1998 |
楼梯栏杆
| 批准部门：福建省建设委员会 | 批准文号：闽建科[1998]49号 |
| 主编单位：福建省轻纺工业设计院 | 统一编号：DBJT13-04 |
| 实行日期：1999年1月1日 | 图号：闽96J04 |
主编单位负责人：[手写签名]
主编单位技术负责人：[手写签名]
技术审定人：[手写签名]
设计负责人：[手写签名] [手写签名]
目 录

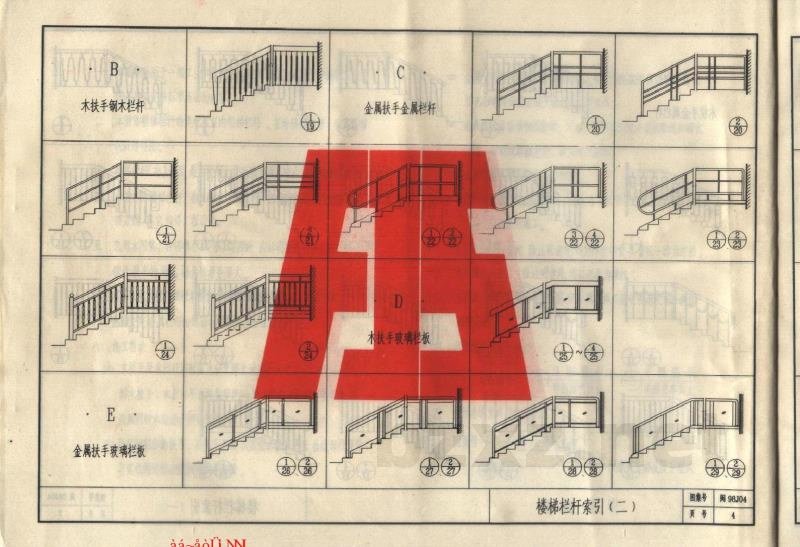

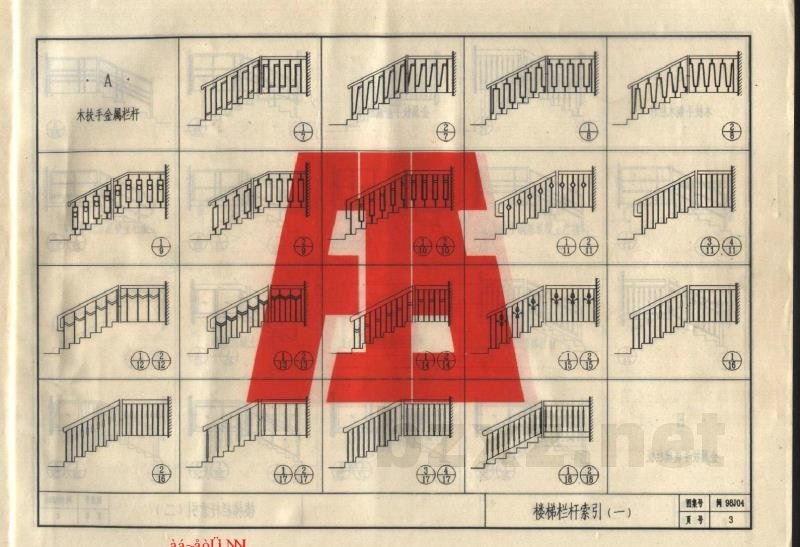

| 首 页 | 1 | K 幼儿楼梯栏杆 | 37~39 |
| 编制说明 | 2 | L 室外楼梯金属栏杆 | 40~42 |
| 楼梯栏杆索引 | 3~6 | M 室外楼梯钢筋混凝土栏板 | 43~44 |
| A 木扶手金属栏杆 | 7~18 | N 楼梯靠墙扶手 | 45~46 |
| B 木扶手钢木栏杆 | 19 | P 梯段中间扶手 | 47 |
| C 金属扶手金属栏杆 | 20~24 | Q 扶手断面大样 | 48~49 |
| D 木扶手玻璃栏板 | 25 | R 木栏杆花色大样 | 50 |
| E 金属扶手玻璃栏板 | 26~29 | S 楼梯踏步防滑条 | 51 |
| F 木栏杆 | 30~31 | T 楼梯踏步地毯毯 | 52 |
| G 木扶手钢筋混凝土栏板 | 32~33 | U 扶手端部与墙柱连接大样 | 53 |
| H 金属扶手钢筋混凝土栏板 | 34~35 | V 预埋件 | 54 |
| J 钢筋混凝土栏板 | 36 |
| 首 页 | 图号：闽96J04 |
| 页号：1 |

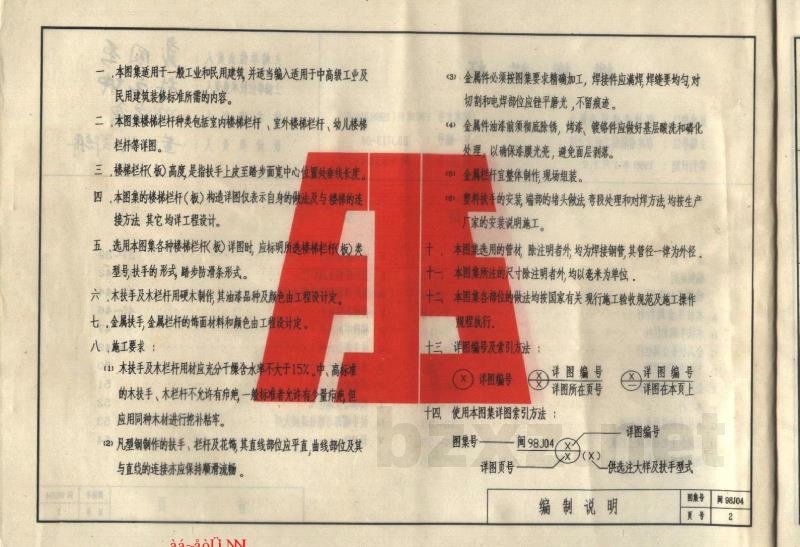

一、本图集适用于一般工业和民用建筑,并适当编入适用于中高级工业及
民用建筑装饰标准所需的内容。
二、本图集楼梯栏杆种类包括室内楼梯栏杆、室外楼梯栏杆、幼儿楼梯
栏杆等详图。
三、楼梯栏杆(板)高度,是指扶手上皮至踏步面宽中心位置处垂线长度。
四、本图集的楼梯栏杆(板)构造详图仅表示自身的做法及与楼梯的连接
方法。其它均详工程设计。
五、选用本图集各种楼梯栏杆(板)详图时,应标明所选楼梯栏杆(板)类
型号;扶手的形式;踏步防滑条形式。
六、木扶手及木栏杆用硬木制作,其油漆品种及颜色由工程设计定。
七、金属扶手,金属栏杆的饰面材料和颜色由工程设计定。
八、施工要求:
- 木扶手及木栏杆用材应充分干燥含水率不大于15%。中、高标准
的木扶手、木栏杆不允许有节疤,一般标准者允许有少量节疤,但
应用同种木材进行挖补粘牢。
- 凡型钢制作的扶手、栏杆及花饰,其直线部位应平直,曲线部位及其
与直线的连接亦应保持顺滑流畅。
- 金属件必须按图集要求精确加工,焊接件应满焊,焊缝要均匀;对
切割和电焊部位应锉平磨光,不留痕迹。
- 金属件油漆前须彻底除锈、烤漆、镀锌件应做好基层酸洗和磷化
处理,以确保漆膜光亮,避免面层剥落。
- 金属栏杆宜整体制作,现场组装。
- 塑料扶手的安装、端部的堵头做法、导段处理和对焊方法,均按生产
厂家的安装说明施工。
- 本图集选用的管材,除注明者外,均为焊接钢管,其管径一律为外径。
- 本图集所述的尺寸除注明者外,均以毫米为单位。
- 本图集各部位的做法均按国家有关现行施工验收规范及施工操作
规程执行。
- 详图编号及索引方法:
| [图片] 详图编号 | [图片] 详图编号 详图所在页号 |
[图片] 详图编号 详图在本页上 |
- 使用本图集详图索引方法:
| 图集号——— | [图片] |
| 详图页号——— | 供选注大样及扶手型式 |
编 制 说 明
| 图集号 | 闽 98J04 |
|---|---|
| 页 号 | 2 |
