【辽92G305】 室外地沟

辽宁省建筑标准设计 结构标准图集
室外地沟

图集号：辽92G305
编制单位：辽宁省建筑设计标准化办公室
主编单位：辽宁省建设委员会
批准日期：1992年7月1日
实行日期：1992年7月1日

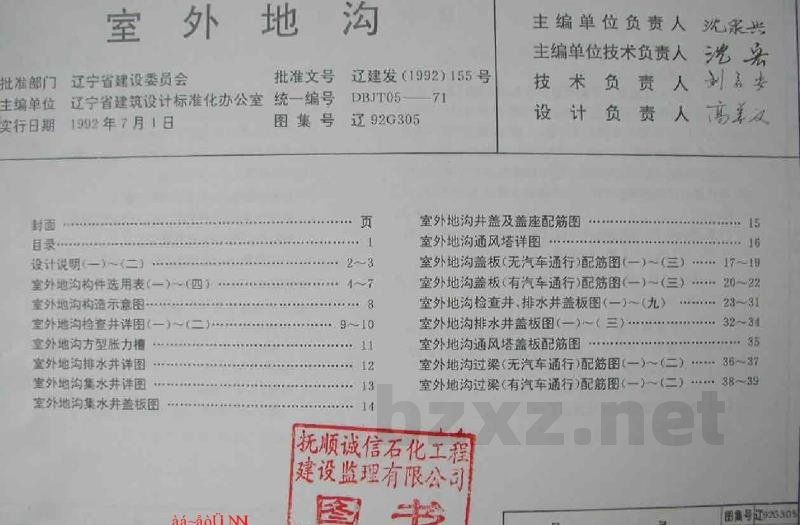

目录
1. 设计说明
2. 室外地沟构件选用表（一）
3. 室外地沟构件选用表（二）

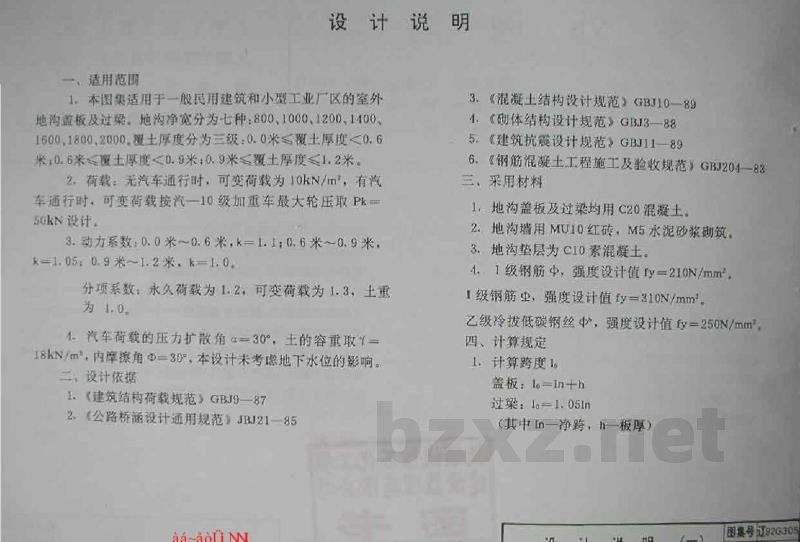

设计说明
1. 适用范围
本图集适用于一般民用建筑和小型工业厂区的室外地沟。地沟净宽分为以下几种：800、1000、1200、1600、1800、2000mm。覆土厚度分为三级：0.0-0.6m、0.6-0.9m、0.9-1.2m。

2. 荷载
- 无汽车通行时，可变荷载为 10kN/m。
- 有汽车通行时，荷载按相应标准增加；最大轮压取 Pk = 50kN。
- 动力系数：0.0m-0.6m 为 1.0；0.6m-0.9m 为 1.05；0.9m-1.2m 为 1.1。
- 分项系数：永久荷载为 1.2；可变荷载为 1.3；土重为 1.0。
- 设计参数：土压力扩散角 $\alpha=30^\circ$，土的容重 $\gamma=18\text{kN/m}^3$，内摩擦角 $\phi=30^\circ$。本设计未考虑地下水位影响。

3. 设计依据
- 《建筑结构荷载规范》GBJ987
- 《公路桥梁设计通用规范》JB12185
- 《混凝土结构设计规范》GBJ10-89
- 《砌体结构设计规范》GBI3-885
- 《建筑抗震设计规范》GBI11-896
- 《钢筋混凝土工程施工及验收规范》GBJ204-83

4. 采用材料
- 地沟盖板及过梁：采用 C20 混凝土。
- 地沟墙：采用 M6 红砖，M5 水泥砂浆砌筑。
- 地沟垫层：采用 C10 素混凝土。
- 钢筋强度：I 级钢筋强度设计值 $f_y=210\text{N/mm}^2$；II 级钢筋强度设计值 $f_y=250\text{N/mm}^2$。

5. 计算规定
- 跨度计算：盖板 $l_o = l_n + h$；过梁 $l_{ol} = 1.05l_n$（其中 $l_n$ 为净跨，$h$ 为板厚）。

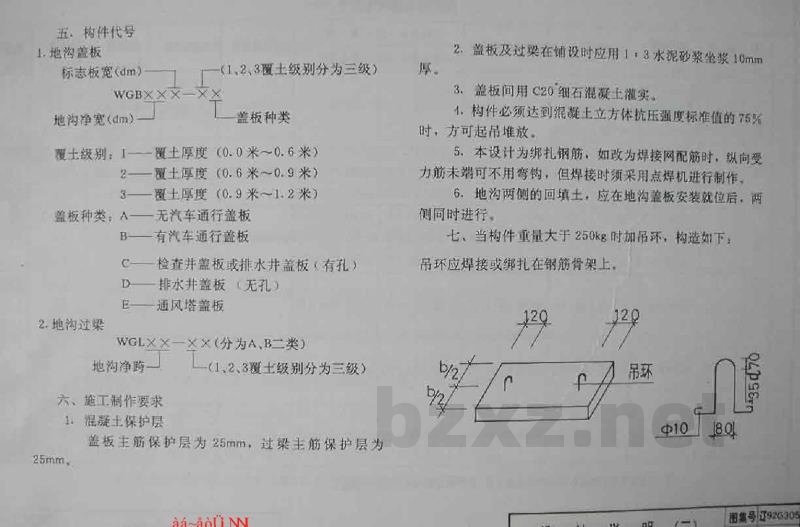

6. 构件代号
- 地沟盖板 (WGBXXXXX)：包含盖板种类（A:无汽车通行盖板；B:检查井盖板；C:排水井盖板(有孔)；D:排水井盖板(无孔)；E:通风塔盖板）及覆土级别。
- 地沟过梁 (WGLXX-XX)：包含地沟净跨及覆土级别。

7. 施工要求
- 混凝土保护层：盖板与过梁主筋保护层均为 25mm。
- 铺设要求：盖板及过梁在铺设时应用 1:3 水泥砂浆坐浆 10mm。
- 灌注要求：盖板间用 C20 细石混凝土灌实。
- 吊装要求：构件必须达到混凝土立方体抗压强度标准值的 75% 时方可起吊堆放；当构件重量大于 250kg 时须加吊环（吊环应焊接或绑扎在钢筋骨架上）。
- 回填要求：地沟两侧的回填土应在地沟盖板安装就位后，两侧同时进行。

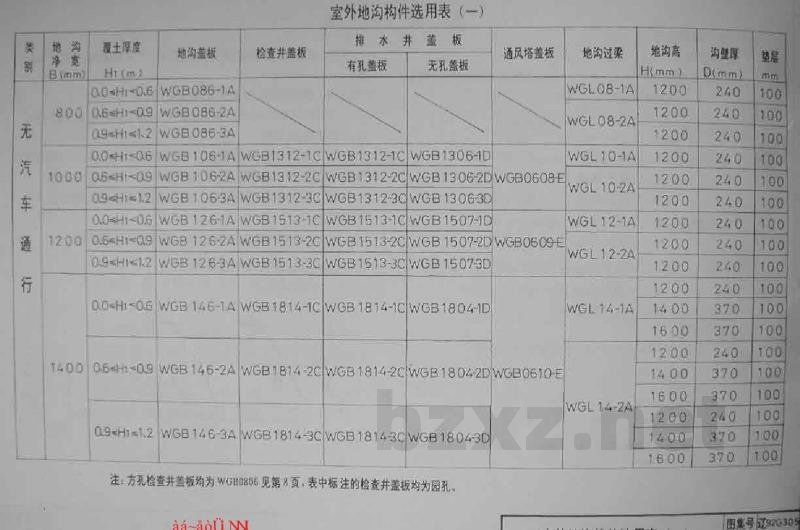

室外地沟构件选用表（一）
（部分示例，详见图集）
地沟净宽 800mm：
- 无汽车通行：WGB086-1A
- 检查井盖板：WGB106-2A
- 排水井盖板(有孔)：WGB1312-1C
- 排水井盖板(无孔)：WGB1312-2C
- 通风塔盖板：WGB1312-3C

地沟净宽 1200mm：
- 无汽车通行：WGB126-1A
- 检查井盖板：WGB106-2A
- 排水井盖板(有孔)：WGB1312-1C
- 排水井盖板(无孔)：WGB1312-2C
- 通风塔盖板：WGB1312-3C

地沟净宽 1600mm：
- 无汽车通行：WGB166-1A
- 检查井盖板：WGB1815-1C
- 排水井盖板(有孔)：WGB1815-1C
- 排水井盖板(无孔)：WGB1805-1D
- 通风塔盖板：WGB0611-E09-H1-12
