中华人民共和国国家标准
电子陶瓷件表面粗糙度
Surface roughness for electronicceramic parts
主题内容与适用范围
本标准规定了电子陶瓷件表面粗糙度参数、参数值和对其要求的一般规则。GB/T 13841--92
本标准主要适用于电子产品用电子陶瓷件表面粗糙度，其他产品用电子陶瓷件表面粗糙度，亦可参照应用。
2引用标准
GB131机械制图表面粗糙度代号及其注法GB1031表面粗糙度参数及其数值GB3505表面粗糙度术语表面及其参数3术语、代号
本标准使用的术语如轮廊算术平均偏差R.、轮廓微观不平度十点高度R，、轮廓最大高度R、取样长度1、评定长度1.、轮廓微观不平度平均间距S.、轮廓的单峰平均间距S、轮廊支承长度率t、轮廓水平截距C等见GB3505。
4表面粗糙度参数
4.1根据需要，应从下列三项中选取一个或两个表面粗糙度参数。轮廓算术平均偏差R。；
轮廓微观不平度十点高度R.；
轮廊最大高度R，。
注：推荐优先选用R.：
4.2附加表面粗糙度参数SmS、t，按附录A规定选用。5表面粗糙度参数值
5.1表面粗糙度参数值按表1、表2中选取。表中第1系列值为优先选用值。国家技术监督局1992-12-28批准232
1993-08-01实施
第1系列
第1系列
GB/T 13841—92

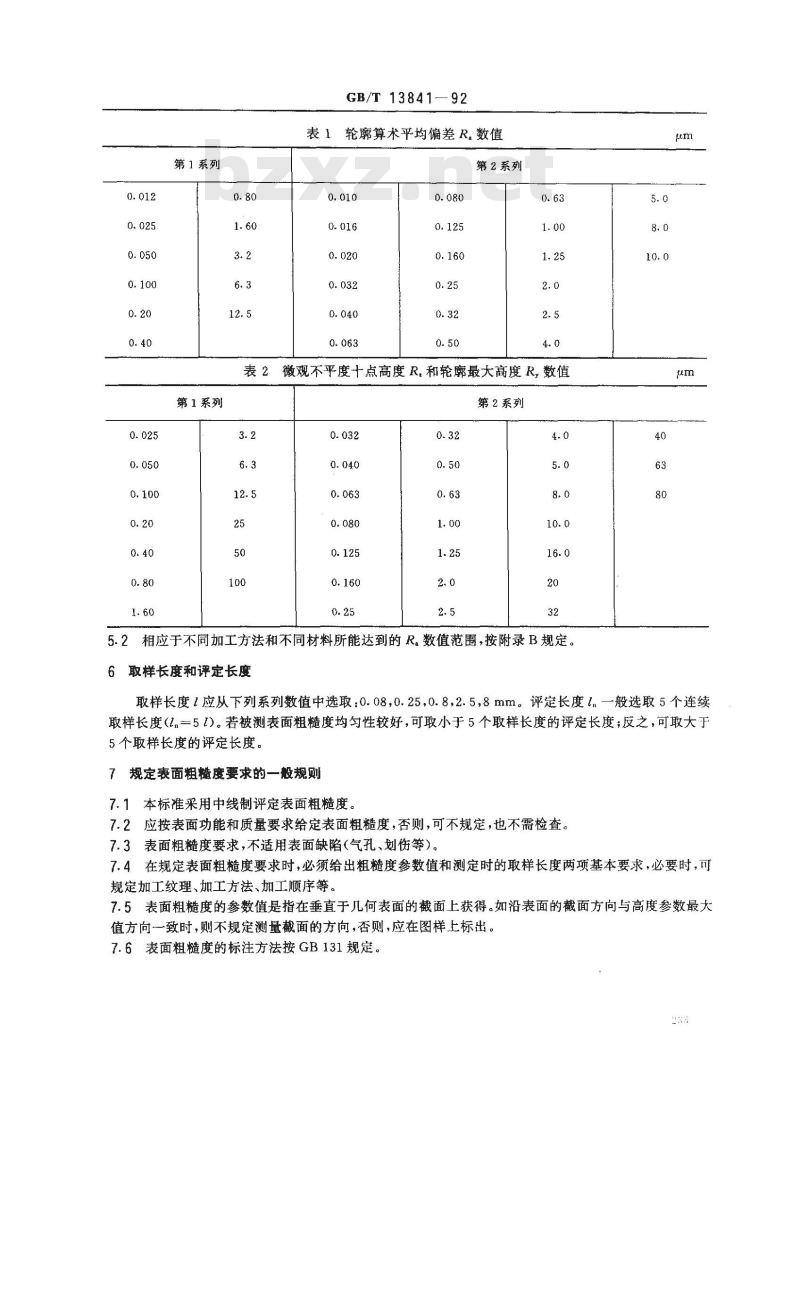

表1轮廊算术平均偏差R。数值
第2系列
表2微观不平度十点高度R和轮廊最大高度R，数值第2系列
5.2相应于不同加工方法和不同材料所能达到的R。数值范围，按附录B规定。6取样长度和评定长度
取样长度1应从下列系列数值中选取：0.08,0.25,0.8，2.5，8mm。评定长度l.一般选取5个连续取样长度（1.一51）。若被测表面粗糙度均匀性较好，可取小于5个取样长度的评定长度；反之，可取大于5个取样长度的评定长度。
7规定表面粗糙度要求的一般规则7.1本标准采用中线制评定表面粗糙度。7.2应按表面功能和质量要求给定表面粗糙度，否则，可不规定，也不需检查。7.3表面粗糙度要求，不适用表面缺陷（气孔、划伤等）。7.4在规定表面粗糙度要求时，必须给出粗糙度参数值和测定时的取样长度两项基本要求，必要时，可规定加工纹理、加工方法、加工顺序等。7.5表面粗糙度的参数值是指在垂直于几何表面的截面上获得。如沿表面的截面方向与高度参数最大值方向一致时，则不规定测量截面的方向，否则，应在图样上标出。7.6表面粗糙度的标注方法按 GB131规定。GB/T 13841--92

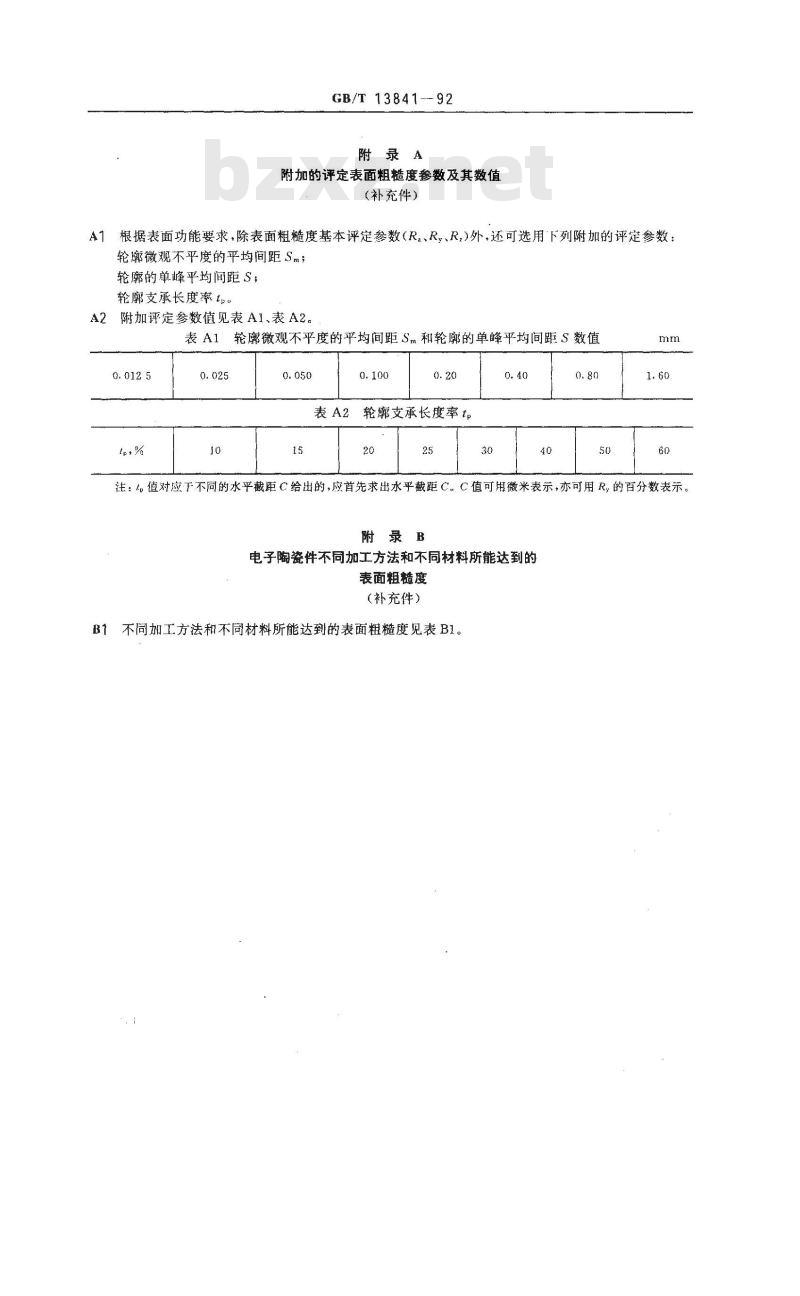

附录A
附加的评定表面粗糙度参数及其数值（补充件）
A1根据表面功能要求，除表面粗糙度基本评定参数（R。、R，、R,)外，还可选用下列附加的评定参数：轮廓微观不平度的平均间距 Sm；轮廓的单峰平均间距S；
轮廓支承长度率t。
附加评定参数值见表A1、表A2。A2
tp，%
轮廊微观不平度的平均间距Sm和轮廊的单峰平均间距S数值0.025
轮廓支承长度率
注：值对应于不同的水平截距C给出的，应首先求出水平截距C，C值可用微米表示，亦可用R，的百分数表示。附录B
电子陶瓷件不同加工方法和不同材料所能达到的表面粗糙度
（补充件）
B1不同加工方法和不同材料所能达到的表面粗糙度见表B1。加方法
流延法下载标准就来标准下载网
静水压
热压铸
氧化铝瓷
氧化铝瓷
氧化铝瓷
压电陶瓷
电容器瓷
氧化铝瓷
滑石瓷
氧化铍瓷
GB/T13841-92

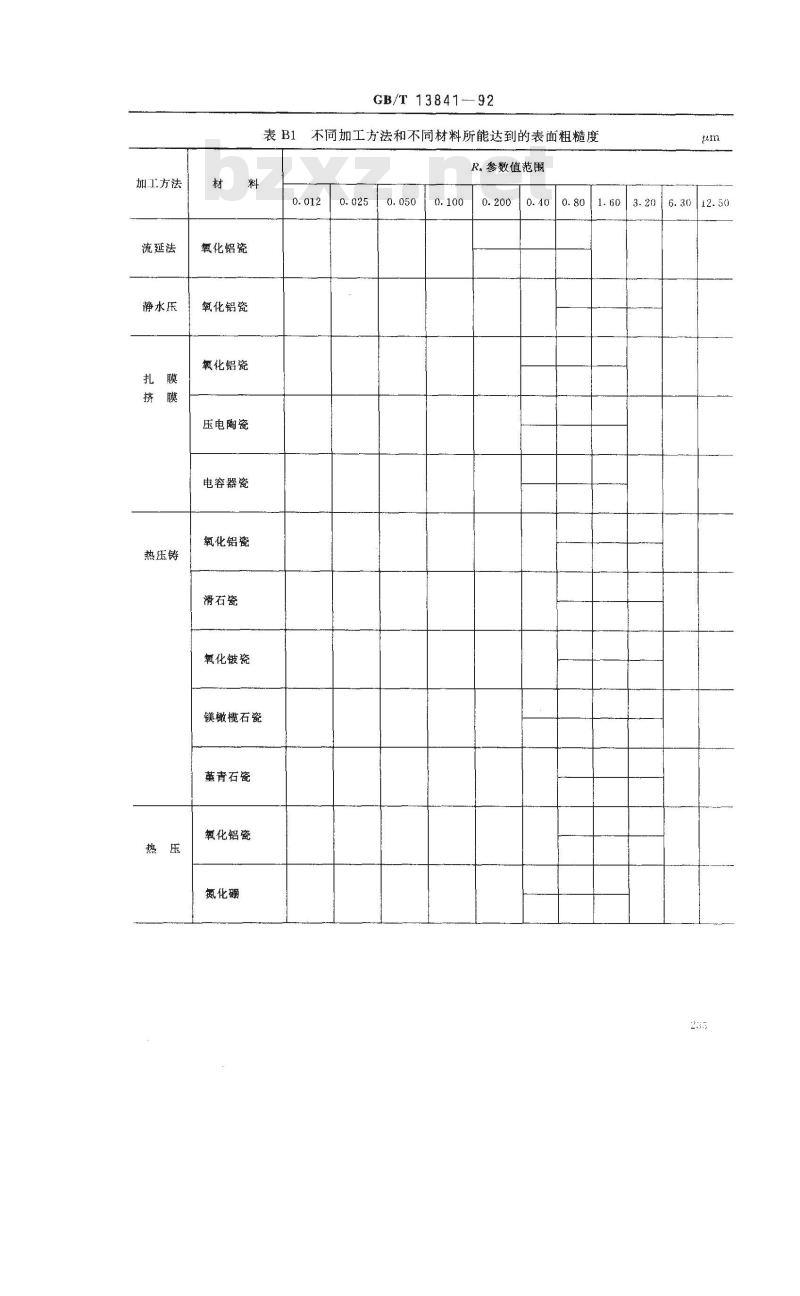

表B1不向加工方法和不同材料所能达到的表面粗糙度R.参数值范围
镁橄榄石瓷
堇青石瓷
氧化铝瓷
6.3012.50
加工方法
氧化铝瓷
滑石瓷
压电陶瓷
电容陶瓷
石墨瓷
氧化铝瓷
刚玉莫来石瓷
氧化铍瓷
堇青石瓷
电阻瓷
氧化铝瓷
氧化镀钣瓷
滑石瓷
GB/T 13841-92

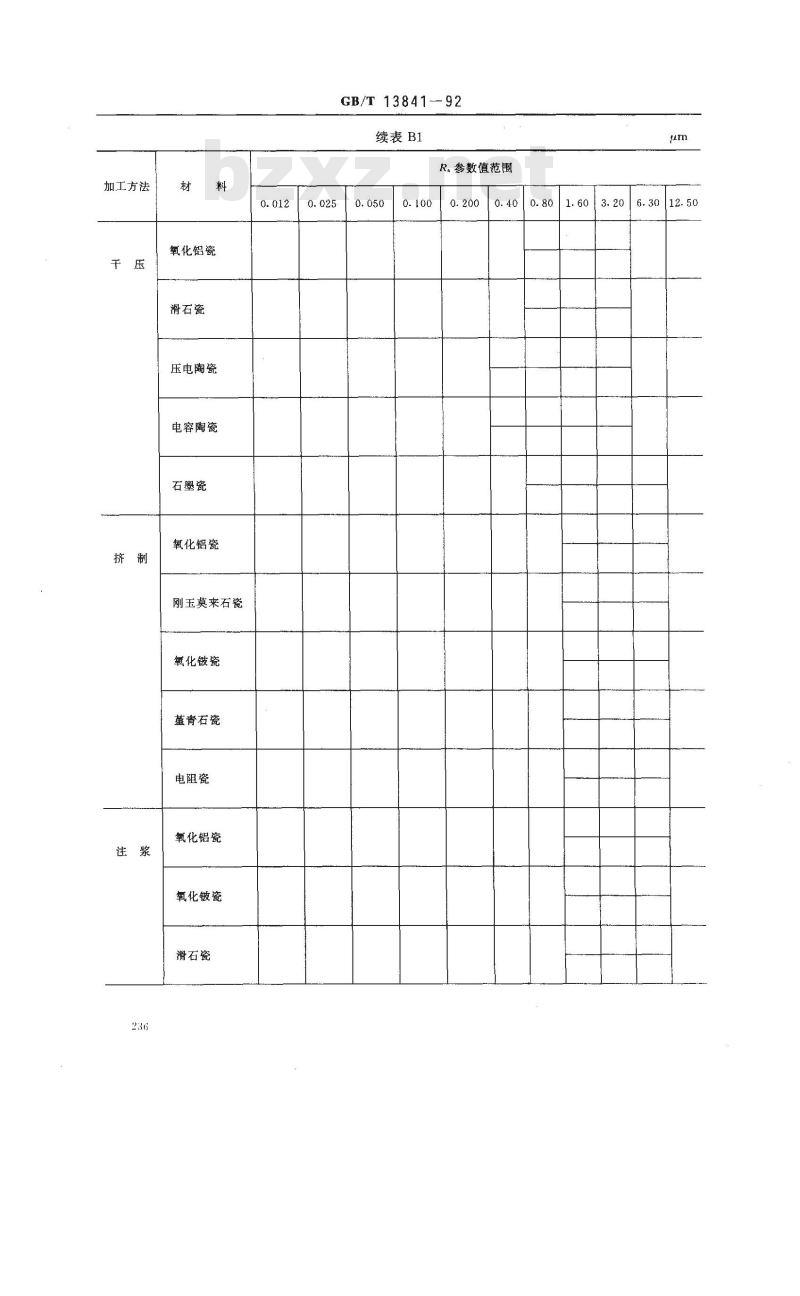

续表B1
R。参数值范围
0.400.801.603.206.30
加工方法
白坏、拉
坏等自由
滑石瓷
董青石瓷
氧化铝瓷
氧化铍瓷
氧化铝瓷
刚玉莫来石瓷
滑石瓷
结晶硅瓷
附加说明：
GB/T 13841--92
续表B1
R。参数值范围
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所负责起草。本标准主要起草人周廷彦、王秀琳、王致文等。μm
13.206.3012.50
10.400.801.60
