【陕02N2】 通风与空调工程

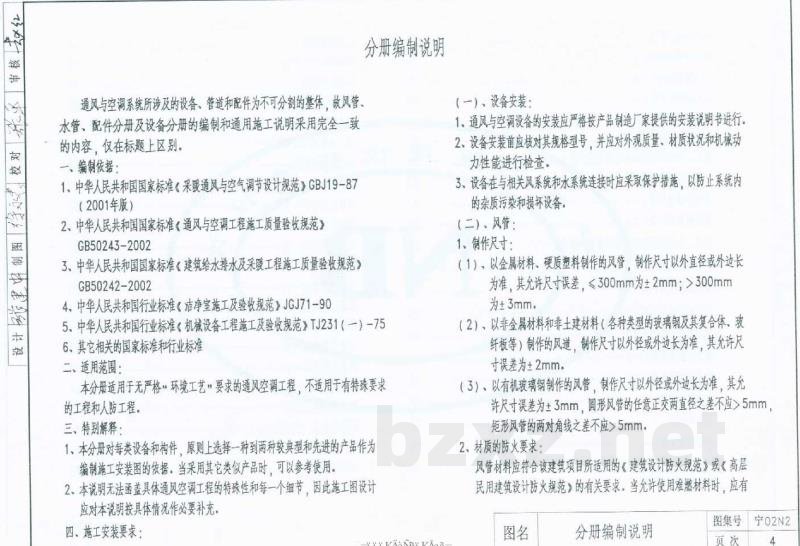

通风与空调工程（风管、水管、配件）分册编制说明 编制单位：宁夏建筑设计研究院有限公司 【图集内容目录】 图集包含：格栅风口、门铰式回风口、球形/旋流式可调风口、各类散流器（方形、矩形、圆形、线槽形、线形）、百叶风口（单双层百叶、防水百叶、条缝风口、高效送风口、定风向可调风量风口、铝合金风口、过滤器等）、各类安装图、矩形/圆形风管调节阀、止回阀、风阀、小风门、防火阀、防排烟阀、板式排烟口、消声弯头、消声器、空调风管保温、冷水管道保温、风管支吊架、弹性吊架等相关详图。 【分册编制说明】 通风与空调系统所涉及的设备、管道和配件为不可分割的整体，故风管、水管、配件分册及设备分册的编制和通用施工说明采用完全一致的内容，仅在标题上区别。 一、编制依据 1. 中华人民共和国国家标准《采暖通风与空气调节设计规范》GBJ19-87（2001年版） 2. 中华人民共和国国家标准《通风与空调工程施工质量验收规范》GB50243-2002 3. 中华人民共和国国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 4. 中华人民共和国行业标准《洁净室施工及验收规范》JGJ71-90 5. 中华人民共和国行业标准《机械设备工程施工及验收规范》TJ231-756及其他相关的国家标准和行业标准。 二、适用范围 本分册适用于无严格环境工艺要求的通风空调工程，不适用于有特殊要求的工程和人防工程。 三、特别解释 1. 本分册对每类设备和构件，原则上选择一种到两种较典型和先进的产品作为编制施工安装图的依据，当采用其它类似产品时，可以参考使用。 2. 本说明无法涵盖具体通风空调工程的特殊性和每一个细节，因此施工图设计应对本说明按具体情况作必要补充。 四、施工安装要求 （一）设备安装 1. 通风与空调设备的安装应严格按产品制造厂家提供的安装说明书进行。 2. 设备安装前应核对其规格型号，并应对外观质量、材质状况和机械动力性能进行检查。 3. 设备在与相关风系统和水系统连接时应采取保护措施，以防止系统内的杂质污染和损坏设备。 （二）风管 1. 制作尺寸： （1）以金属材料、硬质塑料制作的风管，以制作尺寸以外径或外边长为准。允许尺寸误差：≤300mm为±2mm；>300mm为±3mm。 （2）以非金属材料和非土建材料（如各种类型的玻璃钢及其复合体、玻纤板等）制作的风道，以制作尺寸以外径或外边长为准，允许尺寸误差为+2mm。 （3）以有机玻璃钢制作的风管，以制作尺寸以外径或外边长为准，允许尺寸误差为±3mm。圆形风管的任意正交两直径之差不应大于5mm，矩形风管的两对角线之差不应大于5mm。 2. 材质的防火要求： 风管材料应符合该建筑项目所适用的《建筑设计防火规范》或《高层民用建筑设计防火规范》的要求。当允许使用难燃材料时，应有当地消防部门同意使用的证明。（通风空调工程所涉及的保温材料、消声材料也应按以上要求执行。） 3. 矩形风管的宽高比： 矩形风管的宽高比宜为4.0以下，不宜超过6.0，不应超过10.0。 4. 矩形风管加固的具体作法： 当非保温风管的边长≥630mm或保温风管的边长≥800mm，且其管段长度>1250mm或总表面积>4m²时，应采取加固措施。对非金属风道加固有困难时，可用短风管单节长度的方法来提高风管的刚度。 （三）建筑风道 1. 砌筑尺寸：建筑风道的尺寸以内径和内边长为准，尺寸允许偏差为±2%。 2. 砌筑要求：建筑风道内壁应光滑，严禁漏风。在经过楼板、顶棚和墙壁处，风道应连续；砖砌风道内壁应抹M2.5砂浆，最薄处厚度不应小于10mm。若建筑风道未达到上述要求，则不应安装与其相连的风管或构件。 3. 风道设置： （1）当建筑竖风道用于厨房排烟或燃油/燃气设备排烟时，应在距各层地面200mm以上设钢制检修门，同时在每层穿楼板处设间距200mm的钢筋安全网，且钢筋网应在除锈后涂防锈漆两道。 （2）当建筑竖风道不用于上述用途时，可仅在风道底部距地200mm以上设钢制检修门。 4. 断面要求：矩形建筑风道断面之短边尺寸不宜小于400mm，长短比不宜大于4.0，不应大于6.0。 （四）支、吊、托架及设备基础 1. 设风管构件和设备的支、吊、托架及基础的钢制构件，均应在除锈后刷两道防锈漆，露出部分应再刷两道面漆；在混凝土中埋固的金属构件应除锈、除油，但不得涂油漆。 2. 本分册中设备的混凝土基础及支、吊、托架的埋固所用混凝土标号应由土建专业确定，且不应低于C20；其中地脚螺栓预留孔灌注的混凝土标号不应低于C25。 （五）空调水系统管道 1. 空调水系统管材选用及连接要求如下： - 冷水管（或热水合用管）： - DN 32：P≤1.0MPa 采用焊接钢管（宜螺纹连接）；P>1.0MPa 采用无缝钢管（焊接或法兰连接） - DN 32~150：P≤1.0MPa 采用焊接钢管（宜焊接或法兰连接）；P>1.0MPa 采用无缝钢管（焊接或法兰连接） - DN >150：采用无缝钢管（焊接或法兰连接） - 冷却水管：P≤1.0MPa 采用热镀锌钢管（螺纹连接）；P>1.0MPa 采用无缝钢管（焊接或法兰连接） - 空调冷凝水管：采用塑料管 2. 空调水系统阀门： - 当管径DN<100且主要用于关断目的时，采用截止阀、闸阀或柱塞阀； - 当主要用于调节目的时，采用平衡阀或柱塞阀； - 当DN≥100时，宜采用蝶阀或柱塞阀； 有关阀门的材质和安装应符合设计要求。 3. 管道安装前必须清除内部污垢和杂物；安装中断时，接口处应临时封堵；管道安装应按设计要求或施工及验收规范执行。 4. 管道系统安装应有坡度，最小坡度0.1%，但冷凝水管道的坡度应为0.8%。其坡向除供水管道与水流方向相反外，其余水管的坡向与水流方向相同；管道高点应有放气装置，低点应有泄水装置。 5. 防锈涂料的品种、性能、颜色等应符合设计要求。当设计无明确要求时，对明装无保温的非镀锌钢管、设备和容器，应在除锈后涂刷一道防锈漆和两道面漆；镀锌管道仅可在表面锌层损坏处涂刷一道防锈漆；对于有保温的管道，应在除锈后涂刷两道防锈漆。 6. 保温材料（内容待补充）
