【辽2004G304】 室内外地沟

辽宁省建筑标准设计 结构标准图集
室内外地沟
统一编号：DBJTO5-178
图集号：辽2004G304
辽宁省建筑标准设计研究院编制

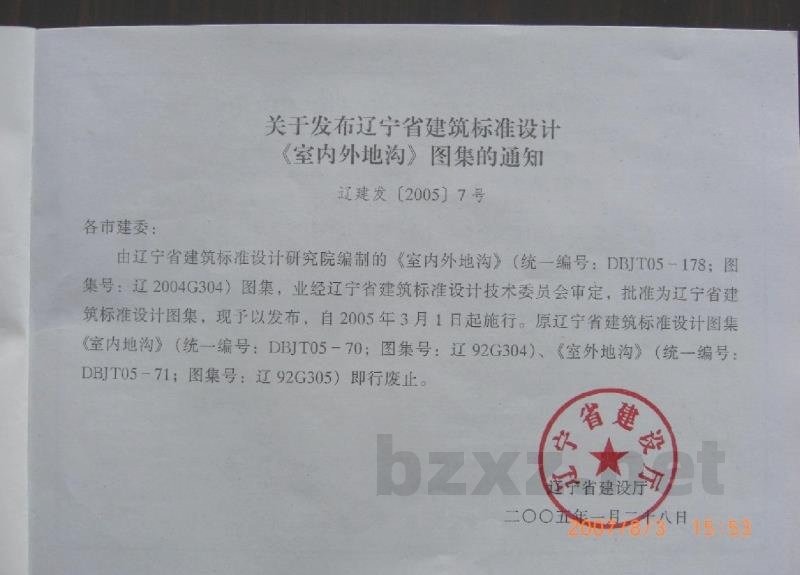

关于发布辽宁省建筑标准设计《室内外地沟》图集的通知
辽建发〔2005〕7号

由辽宁省建筑标准设计研究院编制的《室内外地沟》（统一编号：DBJTO5-178，图集号：辽2004G304）图集，经辽宁省建筑标准设计技术委员会审定，批准为辽宁省建筑标准设计图集，现予以发布，自2005年3月1日起施行。原辽宁省建筑标准设计图集《室内地沟》（统一编号：DBJTO5-70，图集号：辽92G304）、《室外地沟》（统一编号：DBJTO5-71，图集号：辽92G305）即行废止。

批准部门：辽宁省建设厅
批准文号：辽建发〔2005〕17号
主编单位：辽宁省建筑标准设计研究院
实行日期：2005年3月1日

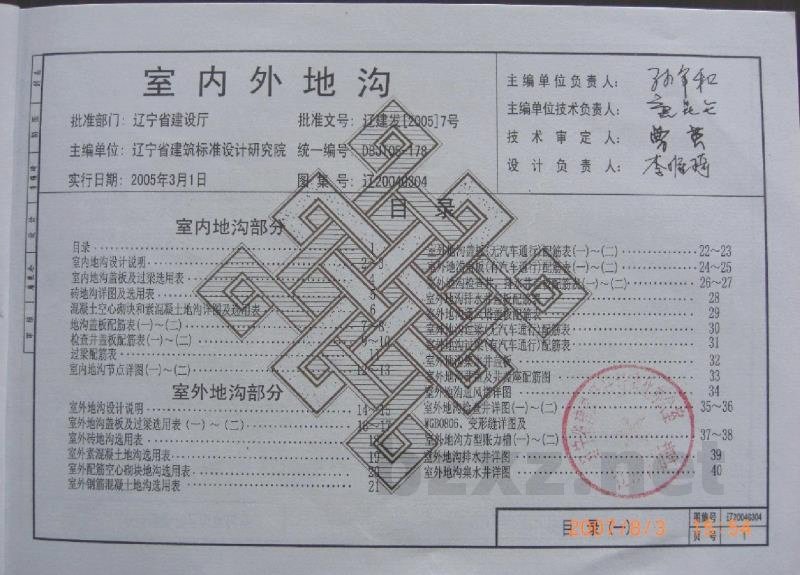

目录：
1. 室内地沟设计说明
2. 室内地沟盖板及过梁选用表
3. 砖地沟详图及选用表
4. 混凝土空心砌块和素混凝土地沟详图
5. 地沟盖板配筋表
6. 检查井盖板配筋表
7. 过梁配筋表
8. 室内地沟节点详图
9. 室外地沟部分
10. 室外地沟设计说明
11. 室外地沟盖板及过梁选用表
12. 室外砖地沟选用表
13. 室外素混凝土地沟选用表
14. 室外配筋空心砌块地沟选用表
15. 室外钢筋混凝土地沟选用表

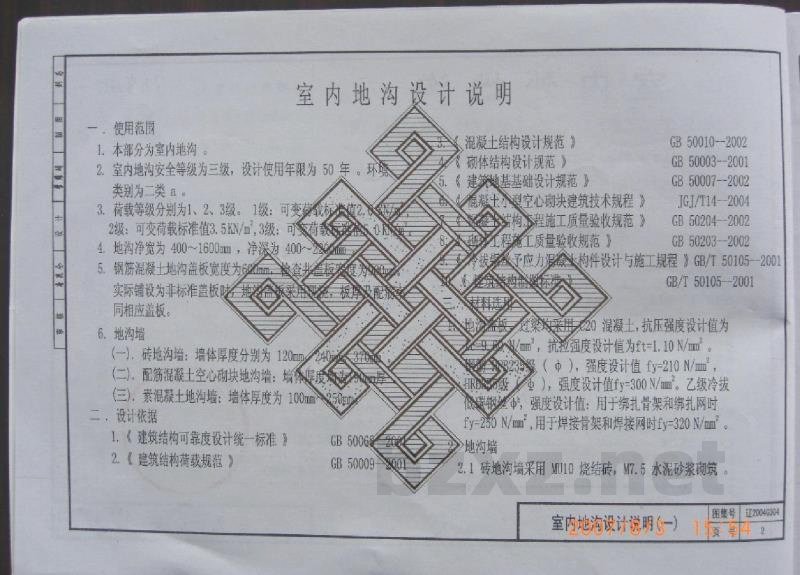

一、使用范围
1. 本部分为室内地沟。
2. 室内地沟安全等级为三级，设计使用年限为50年。环境类别为二类a。
3. 荷载等级分别为1、2、3级。1级：可变荷载标准值；2级：可变荷载标准值3.5KN/m；3级：可变荷载标准值。
4. 地沟净宽为400~1600mm，净深为400~500mm。
5. 钢筋混凝土地沟盖板宽度为60mm，实际铺设为非标准盖板。
6. 地沟墙体：
(一) 砖地沟墙：墙体厚度分别为120mm；
(二) 配筋混凝土空心砌块地沟墙；
(三) 素混凝土地沟墙：墙体厚度为100mm。

二、设计依据
1. 《建筑结构可靠度设计统一标准》GB50068
2. 《建筑结构荷载规范》GB50009
3. 《建筑地基基础设计规范》GB50010
4. 《小型空心砖结构建筑技术规程》JGJ/T14
5. 《建筑施工质量验收规范》GB50204
6. 《建筑工程施工质量验收规范》GB50203
7. 《钢筋混凝土结构设计与施工规程》GB50010
8. 《混凝土结构设计规范》GB50011

三、材料要求
采用C20混凝土，抗压强度设计值 $f_c$ = 17N/mm²，抗拉强度设计值 $f_t$ = 1.1N/mm²。
乙级钢筋，强度设计值：用于绑扎骨架和绑扎网时 $f_y$=250N/mm²，用于焊接骨架和焊接网时 $f_y$=320N/mm²。
2.1 砖地沟墙采用MU10烧结砖，M7.5水泥砂浆砌筑。
2.2 配筋空心砌块地沟墙采用MU10混凝土空心砌块，M7.5水泥砂浆砌筑，灌孔混凝土强度等级为C20。
2.3 素混凝土地沟墙采用C20混凝土，垫层采用C10、C20素混凝土。

四、设计计算要点
1. 计算跨度：盖板 $l = 1.0n + h$，过梁 $l = 1.05l$。
2. 荷载分项系数：由可变荷载效应控制的组，可变荷载分项系数为1.0。
3. 地沟盖板及过梁按简支计算。

五、构件代号
1. 地沟盖板：GBXX--X
2. 地沟净宽（dm）：GBXX--K
3. 地沟净宽（dn）：DGLXX
4. 地沟过梁：DGLXX
5. 检查口：GBXX--K

六、施工制作要求
1. 保护层：盖板为20mm，过梁为30mm。
2. 坐浆：采用1:3水泥砂浆坐浆，连接也可以用焊接连接，当钢筋末端可不设弯钩。
3. 填土：地沟两侧的土的回填，应在地沟安装就位后进行，并分层夯实。
4. 防水：根据功能需要作防水处理，可设防水层一道。烧结砖地沟和配筋砌块地沟可采用防水涂料或防水砂浆抹面；混凝土地沟可采用卷材防水、涂料防水或防水砂浆抹灰。
5. 注意：本图集按先盖板后填土条件设计，未考虑汽车通行及其它不利条件。

【室内地沟盖板及过梁选用表】
编号 | 盖板代号 | 地沟净宽 B(mm) | 板厚 h(mm) | 过梁代号 | 允许荷载设计值 (KN/m)
1 | GB04-3 | 400 | 70 | DGL04 | 11.0
2 | GB063 | 600 | 70 | DGL06 | 10.0
3 | GB08-2 | 1200 | 80 | DGL08 | 8.8
4 | GB08-3 | 1200 | 80 | DGL10 | 8.5
5 | GB10-2 | 1400 | 80 | DGL12 | 9.0
6 | GB10-3 | 1400 | 80 | DGL14 | 10.0
7 | GB12-2 | 1600 | 80 | DGL16 | 9.0
8 | GB12-3 | 1600 | 80 | -
9 | GB14-2 | - | - | - | -
10 | GB14-3 | - | - | - | -
11 | GB16-1 | - | - | - | -
12 | GB16-2 | - | - | - | -
13 | GB16-3 | - | - | - | -

注：地沟盖板、过梁配筋及详图见本图7页~11页。
