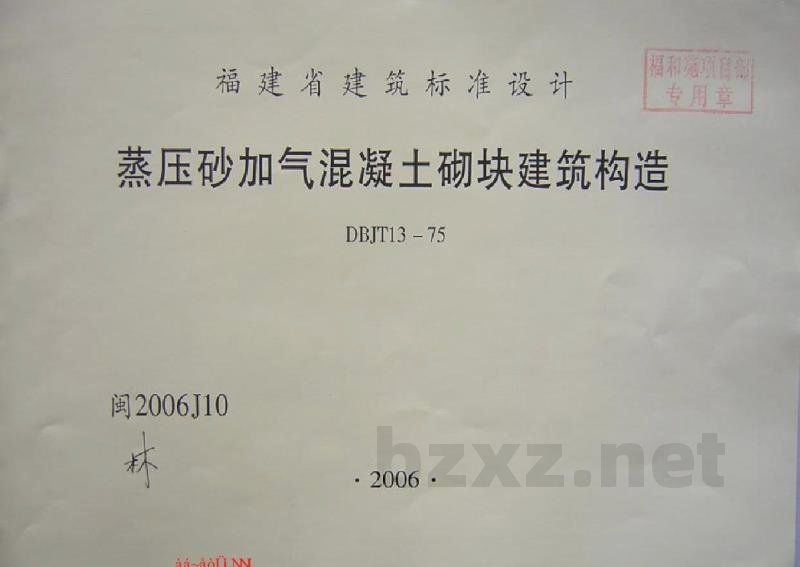

【闽2006J10】 蒸压砂加气混凝土砌块建筑构造

蒸压砂加气混凝土砌块建筑构造 (DBJT13-75)
福建省建筑标准设计图集
批准部门：福建省建设厅
主持单位：福建省建筑设计研究院
参与单位：福州大学土木建筑设计研究院、福建厚德建材有限公司、福州福大环保建材有限公司
批准文号：闽建科[2006]18号
统一编号：DBJT13-75
图集编号：2006J10
实行日期：2006年6月1日

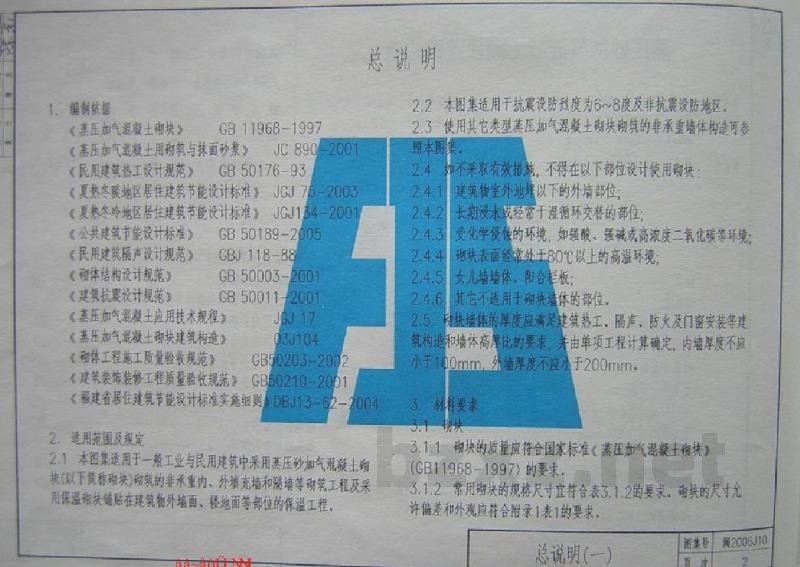

【目录与编制依据】
1. 编制依据：
- 《蒸压加气混凝土砌块》 GB 11968-1997
- 《蒸压加气混凝土用筑与抹面砂浆》 JC890
- 《民用建筑热工设计规范》 GB50176-93
- 《夏热冬暖地区居住建筑节能设计标准》 JGJ203
- 《夏热冬暖地区居住建筑节能设计标准》 JGJ184-2001
- 《公共建筑节能设计标准》...
- 《民用建筑隔声设计规范》...
- 《框架结构设计规范》...
- 《建筑抗震设计规范》 GB50118-88
- 《建筑抗震设计规范》 GB50003-2001
- 《建筑抗震设计规范》 GB50011-2001
- 《蒸压加气混凝土应用技术规程》...
- 《蒸压加气混凝土砌块建筑构造》...
- 《混凝土工程施工质量验收规范》...
- 《建筑装饰装修工程质量验收规范》 GB50210-2001

2. 适用范围及规定
2.1 本图集适用于一般工业与民用建筑中采用蒸压砂加气混凝土砌块（以下简称砌块）砌筑的非承重内、外填充墙和隔墙等建筑工程，以及采用保温砌块辅贴在建筑物外墙面、楼地面等部位的保温工程。
2.2 本图集适用于抗震设防烈度为6~8度及非抗震设防地区。
2.3 使用其它类型蒸压加气混凝土砌块砌筑的非承重墙体构造可参照本图集。
2.4 不得在以下部位设计使用砌块：
2.4.1 建筑物室外地面以下的外墙部位，长期浸水或经常干湿循环交替的部位；
2.4.2 受化学侵蚀的环境，如强酸、强碱或高浓度二氧化碳等环境；
2.4.3 砌块表面经常处于80℃以上的高温环境；
2.4.4 女儿墙墙体、阳台栏板，其它不适用于砌块墙体的部位。
2.5 砌块体的厚度应满足建筑热工、隔声、防火及门窗安装等建筑构造和墙体高厚比的要求，并由单项工程计算确定。内墙厚度不应小于100mm，外墙厚度不应小于200mm。

3. 材料要求
3.1.1 砌块的质量应符合国家标准《蒸压加气混凝土砌块》(GB 11968-1997)的要求。

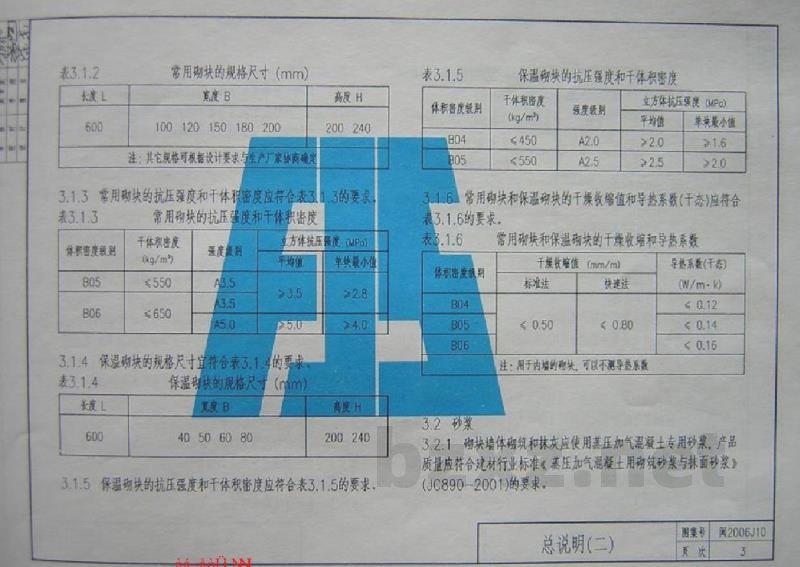

3.1.2 常用砌块的规格尺寸宜符合表3.1.2的要求。砌块的尺寸允许偏差和外观应符合附录1的要求。

表3.1.2 常用砌块的规格尺寸 (mm)
长度 L (mm): 600
宽度 B (mm): 100, 120, 150, 180, 200
高度 H (mm): 200, 240
注：其它规格可根据设计要求和生产厂家协商确定。

3.1.3 常用砌块的抗压强度和干体积密度应符合表3.1.3的要求。

表3.1.3 常用砌块的抗压强度与干体积密度
体积密度级别 | 干体积密度 (kg/m³)
B05 | ≤550
B06 | ≤650
抗压强度等级 | 平均值 (MPa)
A5.5 | 23.5
A5.0 | 20.0

3.1.4 保温砌块的规格尺寸宜符合表3.1.4的要求。

表3.1.4 保温砌块的规格尺寸 (mm)
长度 L (mm): 600
宽度 B (mm): 40, 50, 60, 80
高度 H (mm): 200, 240

3.1.5 保温砌块的抗压强度和干体积密度应符合表3.1.5的要求。

表3.1.5 保温砌块性能
体积密度级别 | 干体积密度 (kg/m³)
B04 | 545
B05 | 550
抗压强度等级 | 平均值 (MPa)
A2.0 | 22.0
A2.5 | 22.5

3.1.6 常用砌块和保温砌块的干燥收缩值和导热系数（干态）应符合3.1.8的要求。

3.2 砂浆
3.2.1 砌块墙体砌筑和抹灰应使用蒸压加气混凝土专用砂浆，产品质量应符合建材行业标准《蒸压加气混凝土用建筑砂浆与抹面砂浆》（JC890-2001）的要求。

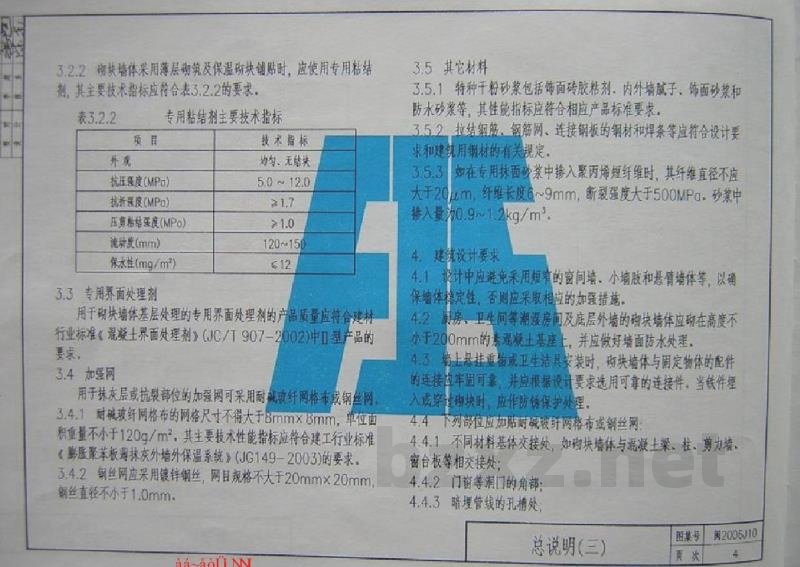

3.2.2 砌筑墙体采用薄层砌筑及保温砌块铺贴时，应使用专用粘结剂，其主要技术指标应符合表3.2.2的要求。

表3.2.2 专用粘结剂主要技术指标
项目 | 技术指标
抗压强度 (MPa) | ≥0.5
抗折强度 (MPa) | ≥0.2
压剪结合强度 (MPa) | ≥0.2
粘结度 (mm) | 120~150
保水性 (mg/m²) | 120

3.3 专用界面处理剂
用于砌块墙体基层处理的专用界面处理剂的产品质量应符合建材行业标准《混凝土界面处理剂》（JC/T 907-2002）中Ⅱ型产品的要求。

3.4 加强网
用于抹灰层或抗裂部位的加强网可采用耐碱玻纤网格布或钢丝网。
3.4.1 耐碱玻纤网格布的网格尺寸不得大于8mm×8mm，单位面积重量不小于120g/m²，其主要技术性能指标应符合建工行业标准《石膏聚苯板薄抹灰外墙外保温系统》（JG 149-2003）的要求。
3.4.2 钢丝网应采用镀锌钢丝，网目规格不大于20mm×20mm，钢丝直径不小于1.0mm。

3.5 其他材料
3.5.1 特种干粉砂浆包括饰面砖胶粘剂、内外墙腻子、饰面砂浆和防水砂浆等，其性能指标应符合相应产品标准要求。
3.5.2 拉结钢筋、钢筋网、连接钢板的材料和焊条等应符合设计要求和建筑用钢材的有关规定。
若在专用抹面砂浆中掺入聚丙烯短纤维时，其纤维直径不应大于20μm，纤维长度6~9mm，断裂强度大于500MPa，纤维在砂浆中的掺入量为0.9~1.2kg/m³。

4. 建筑设计要求
4.1 设计中应避免采用短窄的窗间墙、小墙肢和悬骨料砌块等，以确保墙体稳定性，否则应采取相应的加强措施。
4.2 厨房、卫生间等潮湿房间及底层外墙的砌块墙体应砌筑高度不小于200mm的混凝土基座，并应做好墙面防水处理。特别是挂重物或卫生洁具安装时，砌块整体与固定物体的配件的连接应牢固可靠，并应根据设计要求选用可靠的连接件。当件埋入或穿过砌块时，应作防锈保护处理。
4.3 下列部位应加贴耐碱玻纤网格布或钢丝网：
4.3.1 不同材料基体交接处，如砌块墙体与框架混凝土墙、柱、剪力墙、窗台板等相交接处；
4.3.2 门窗等洞口的角部；
4.3.3 暗敷管线的孔口处；
4.3.4 抹灰总厚度超过35mm处。

4.5 门窗安装方法
4.5.1 安装尺寸较小的窗框（洞口宽度不大于1.2m），可直接用专用尼龙胀栓将窗框固定在砌块墙体上。
4.5.2 安装较大尺寸的窗框（洞口宽度大于1.2m）或门时，应根据门窗框所需固定间距在门窗洞口两侧墙体内预埋C20混凝土块，用钢制胀栓或专用尼龙锚栓固定门窗框。
4.5.3 木门框安装，可根据门框尺寸参照4.5.2的做法，或在洞口两侧墙体内预埋带防腐木块的C20混凝土块。
4.5.4 重型门的固定安装，应进行专项设计。

5. 结构设计要求
5.1 确定砌块体的厚度时，应按《建筑结构设计规范》的要求验算墙体高厚比。
5.2 砌块砌体的水平方向应尽量避免开槽，若确需开槽时长度不宜大于1/4墙长，且开槽深度不大于1/3墙厚，并应设置加强措施。
5.3 砌块墙体与钢筋混凝土结构构件之间应设置拉结钢筋。
5.4 墙长大于5m或墙长超过层高2倍时应设置钢筋混凝土构造柱。
5.5 高度超过4m的墙体在半高处应设置宽度与墙厚相同的与柱连接且沿墙全长贯通的钢筋混凝土水平系架。
5.6 顶部为自由端的墙体顶面应设置沿墙全长贯通的过梁。

5.7 砌块墙体自重
砌块墙体自重计算时应根据气候条件考虑砌块和砂浆含水率的影响。常用规格砌块墙体自重标准值可参照表5.7-1和表5.7-2。

表5.7-1：砌体自重参考标准值 (kN/m²)
密度级别 B05 | 墙厚 100mm | 120mm | 150mm | 200mm
表5.7-2：墙体自重参考值 (kN/m²)
单面抹灰10mm | 1.20 | 1.36 | 1.60 | 1.99
单面抹灰20mm | 1.61 | 1.77 | 2.01 | 2.40
双面抹灰10mm | 1.32 | 1.51 | 1.78 | 2.24
双面抹灰20mm | 1.73 | 1.91 | 2.19 | 2.65
单面抹灰5mm | 0.99 | 1.15 | 1.39 | 1.73
