【闽99J02】 顶棚

闽99J02 顶棚图集

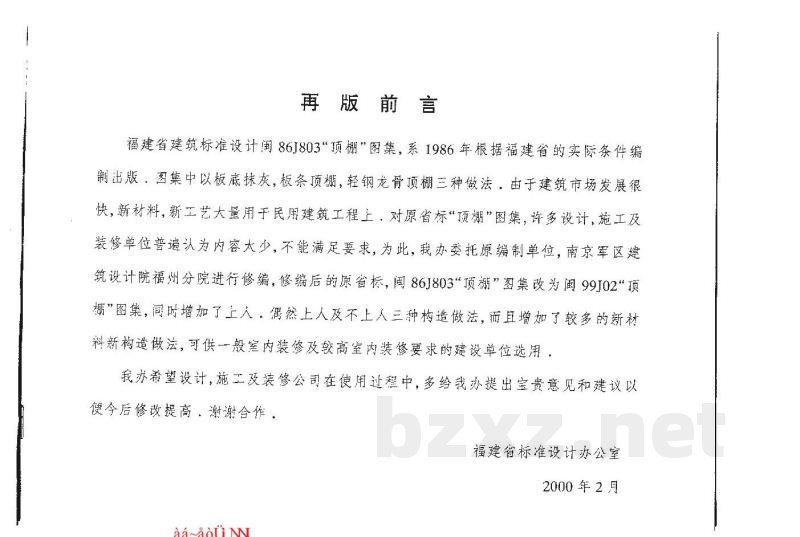

【前言】
福建省建筑标准设计闽86J803“顶棚”图集，系1986年根据福建省的实际条件编制出版，图集中包含板底抹灰、板条顶棚、轻钢龙骨顶棚三种做法。由于建筑市场发展迅速，新材料、新工艺大量应用于民用建筑工程，原省标“顶棚”图集内容较少，难以满足当前设计、施工及装修单位的要求。为此，我办委托原编制单位南京军区建筑设计院福州分院进行修编。修编后的原省标由闽86J803“顶棚”图集改为闽99J02“顶棚”图集，增加了不上人、偶尔上人及上人三种构造做法，并增加了较多的新材料与新构造做法，可供一般室内装修及较高要求的建设单位选用。我办希望设计、施工及装修公司在使用过程中，多提出宝贵意见和建议，以期今后不断修改提高。

福建省标准设计办公室
2000年2月

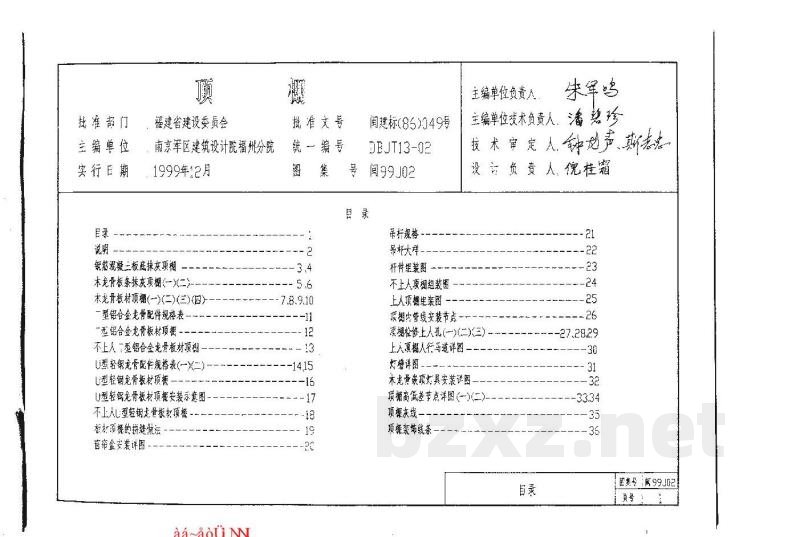

【基本信息】
主编单位：福建省建设委员会、南京军区建筑设计院福州分院
实行日期：1999年12月
图集编号：闽建标（99）049号 / 闽99J02

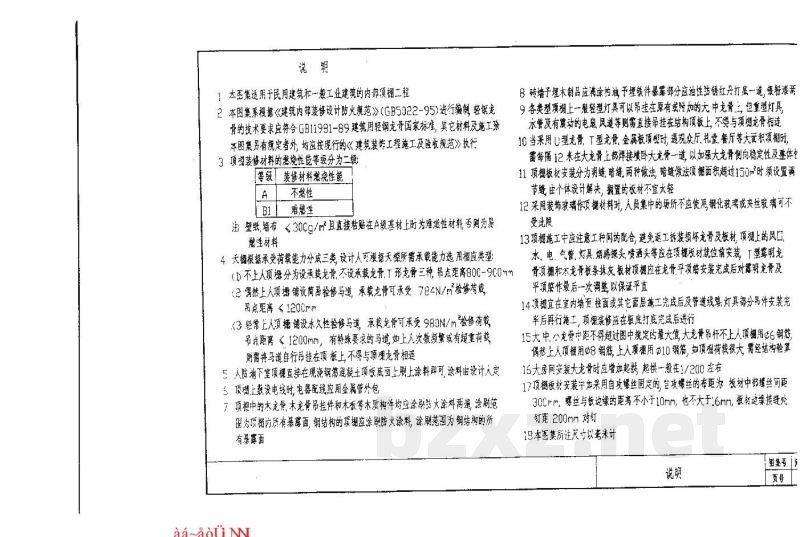

【说明】
1. 本图集适用于民用建筑和一般工业建筑的内部顶棚。
2. 本图集系根据《建筑内部装修设计防火规范》(GB5022-95)进行编制。建筑龙骨的技术要求应符合GB11931-89《建筑用轻钢龙骨国家标准》，其它材料及施工除本图集另有规定者外，均应按现行的《建筑装饰工程施工及验收规范》执行。
3. 装修材料的燃烧性能等级分为三级：A级为不燃性；B1级为难燃性；壁纸、布料若直接粘贴在A级基材上，则视为难燃性材料，否则为易燃材料。
4. 根据承受荷载能力分为三类：不上人顶棚、偶尔上人顶棚、上人顶棚。不上人顶棚分为设承载龙骨、不设承载龙骨、T形龙骨三种；吊点距80cm-90cm；若铺设检修马道，可承受784N/m检修荷载，吊点距120mm；经常上人顶棚设永久性检修马道，可承受980N/m检修荷载，吊点距离1200mm。
5. 下水室顶棚可直接在现浇钢筋混凝土顶板底面上刷涂料即可；电器配线应用金属管外包；顶棚中的木龙骨吊杆件和木板等木质构件均应涂刷两遍防火涂料，涂刷范围为顶内所有暴露面；钢结构的顶棚应涂刷防火涂料，涂刷范围为钢结构的所有暴露面。
6. 木制品应满涂清漆；埋铁件暴露部分应涂刷防锈红丹底漆，表面再刷两遍面漆。
7. 各类型顶棚上，一般轻型灯具可以吊挂在原有或附加的大、中龙骨上；但重型灯具及有震动的电扇、风道等，则需直接吊挂在结构顶板上，不得与顶棚龙骨相连。
8. 当采用U型龙骨、T型龙骨或金属板顶棚时，遇观众厅、礼堂、餐厅等大净空场所时，应每隔12米在大龙骨上部焊接一道横卧大龙骨，以加强大龙骨的抗弯稳定性及整体性。
9. 顶棚板材安装分为明缝和暗缝两种做法。暗缝做法当顶棚面积超过150m²时，须设置调节缝。
10. 采用装饰玻璃作顶棚材料时，人员集中的场所不应使用花玻璃或夹丝玻璃。
11. 顶棚施工中应注意工种间的配合，避免因拆装损坏龙骨及板材。顶棚上的风口、水管、电管、气管、灯具、烟感探头、喷淋头等应在顶板材就位前安装。
12. 铝合金龙骨、木龙骨、抹灰板材顶棚应在龙骨平直度检查并完成最后一次调整后再进行板材安装，以保证顶面平直。
13. 顶棚宜在室内墙面、柱面或其他面层施工完毕及管道线路、灯具部分吊件安装完毕后再行施工。
14. 大、中型龙骨中距不得超过图中规定的最大值。不上人顶棚用6#钢筋，偶尔上人顶棚用8#钢筋，上人顶棚用$phi10$钢筋；如顶荷载很大，需经结构验算。
15. 大房间安装大龙骨时应增加起拱，起拱高度约为1/200。
16. 顶棚板材安装中如采用自攻螺丝固定，当螺丝布距为板材中部螺丝间距30cm，螺丝与板边缘的距离应在10mm至60mm之间，板材边缘接处钉距200mm。

【构造做法汇总】

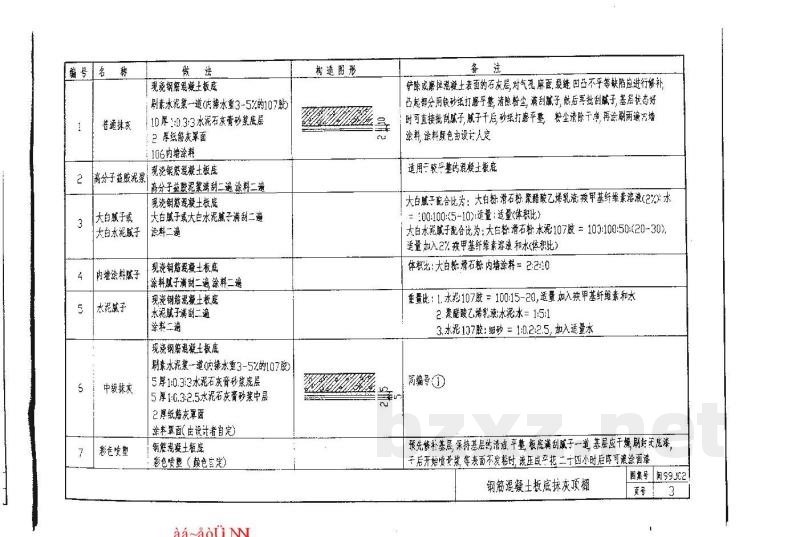

1. 抹灰顶棚：
- 做法：钢筋混凝土板底抹灰，底层为水泥石灰膏砂浆（内掺水107胶，3-5%），中层为5mm厚水泥石灰膏砂浆，面层为2mm厚纸筋灰罩面。
- 表面处理：大白腻子、彩色喷塑或涂料。
2. 轻钢龙骨顶棚：
- 构件：U型/T型轻钢龙骨、板材及配件。
- 表面处理：乳胶漆、多彩花纹涂料或壁纸墙布。
3. 木龙骨顶棚：
- 构件：木龙骨、吊杆、木板。
- 表面处理：涂料或壁纸等。
