【湘2010J906】 住宅防火型排气道

住宅防火型排气道
图集号：湘2010J906

批准部门：湖南省建设厅
主编单位：湖南省建筑设计院
协编单位：长沙市雨花区金汇机制烟管厂

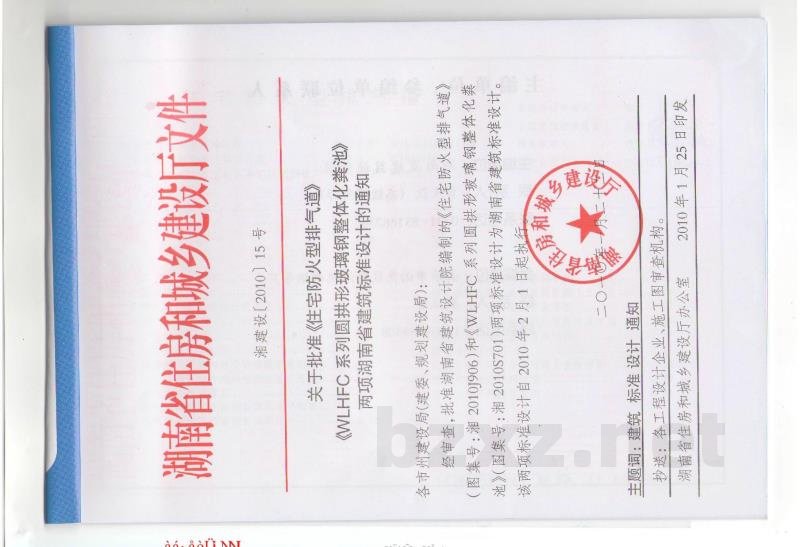

批准文号：湘建设【2010】115号
实行日期：2010.2.1

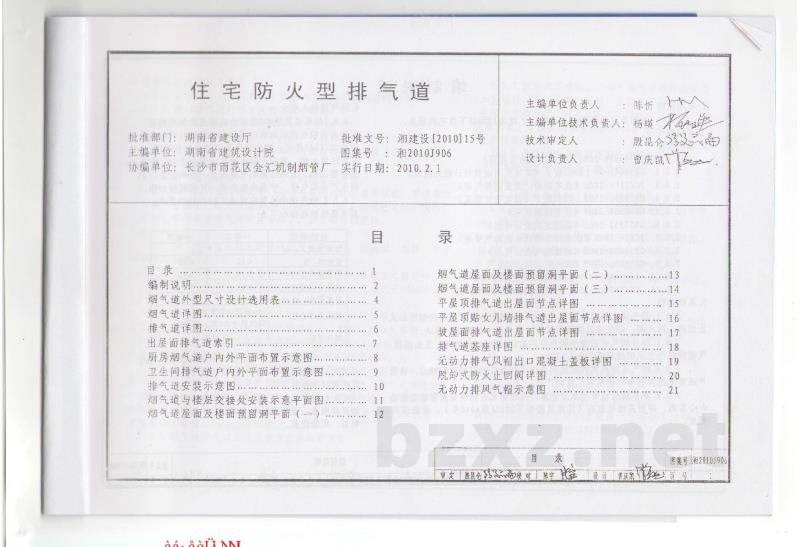

【目录】

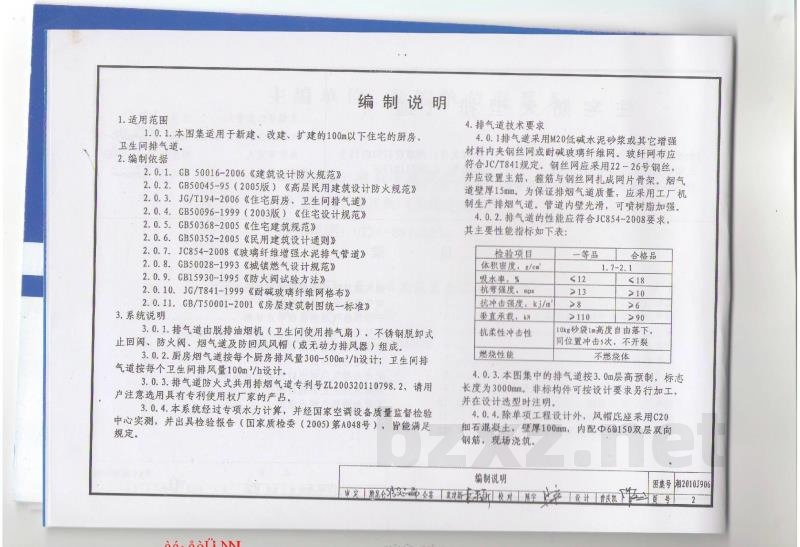

编制说明
烟气道外型尺寸设计选用表
烟气道详图
（含：出屋面排气道索引、厨房/卫生间烟气道户内外平面布置示意图、排气道安装示意图、烟气道与楼层交接处安装示意平面图、烟气道屋面及楼面预留洞平面图、平屋顶/坡屋面排气道出屋面节点详图、排气道基座详图、无动力排风气帽/脱卸式防火止回阀详图等）

1. 适用范围
1.0.1 本图集适用于新建、改建、扩建的100m以下住宅的厨房、卫生间排气道。

2. 编制依据
2.0.1 GB50016-2006《建筑设计防火规范》
2.0.2 GB50045-95（2005版）《高层民用建筑设计防火规范》
2.0.3 JG/T194-2006《住宅厨房、卫生间排气道》
2.0.4 GB50096-1999（2003版）《住宅设计规范》
2.0.5 GB50368-2005《住宅建筑规范》
2.0.6 GB50352-2005《民用建筑设计通则》
2.0.7 JC854-2008《玻璃纤维增强水泥排气管道》
2.0.8 GB50028-1993《城镇燃气设计规范》
2.0.9 CB15930-1995《防火阀试验方法》
2.0.10 JG/T841-1999《耐碱玻璃纤维网格布》
2.0.11 GB/T50001-2001《房屋建筑制图统一标准》

3. 系统说明
3.0.1 排气道由脱排油烟机（卫生间使用排气扇）、不锈钢脱卸式止回阀、防火阀、烟气道及防回风风帽（或无动力排风器）组成。
3.0.2 厨房烟气道按每个厨房排风量300-500m³/h设计；卫生间排气道按每个卫生间排风量100m³/h设计。
3.0.3 排气道防火式共用排烟气道专利号：ZL200320110798.2，请用户注意选用具有专利使用权的厂家产品。
3.0.4 本系统经过专项水力计算，并经国家空调设备质量监督检验中心实测（国家质检委（2005）第A048号），性能指标满足规定。

4. 排气道技术要求
4.0.1 排气道采用M20低碱水泥砂浆或其它增强材料，内夹钢丝网或耐碱玻璃纤维网。玻纤网布应符合JC/T841规定。钢丝网应采用22-26号钢丝，并应设置主筋，箍筋与钢丝网扎成网片骨架。烟气道壁厚15mm。为保证排烟气道质量，应采用工厂机制生产，管道内壁光滑，可喷树脂加强。
4.0.2 排气道的性能应符合JC854-2008要求，主要性能指标如下：
- 体积密度：1.7-2.1 g/cm³
- 吸水率：$le$ 12%
- 抗弯强度：>13 MPa
- 抗冲击强度：>8 kJ/m
- 垂直承载：>110 kN
- 抗柔性冲击性：10kg砂袋1m高度自由落下，同位置冲击5次，不开裂
- 燃烧性能：不燃烧体
- 级别：一等品/合格品
4.0.3 本图集中的排气道按3.0m层高预制，标准长度为3000mm。非标构件可按设计要求另行加工，并在设计选型时注明。
4.0.4 除单项工程设计外，风帽底座采用C20细石混凝土，壁厚100mm，内配$phi$6@150双层双向钢筋，现场浇筑。

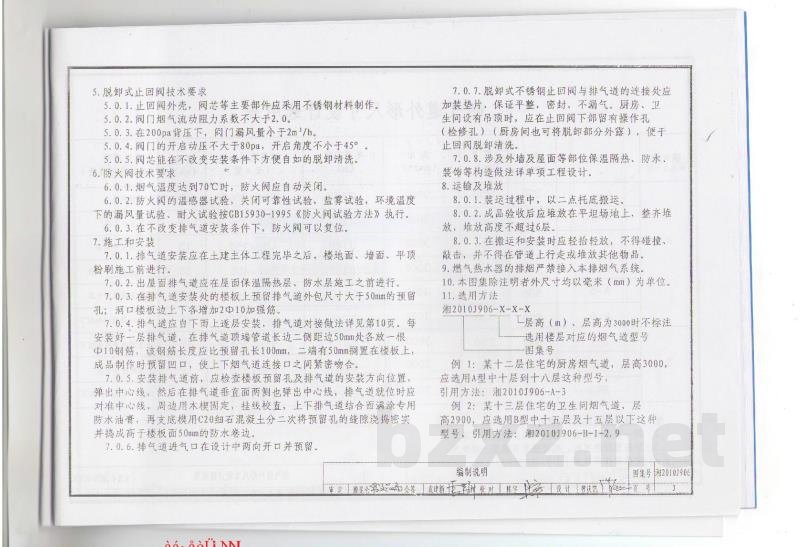

5. 脱卸式止回阀技术要求
5.0.1 止回阀外壳、阀芯等主要部件应采用不锈钢材料制作。
5.0.2 阀门烟气流动阻力系数 $le$ 2.0。
5.0.3 在200Pa背压下，阀门漏风量 < 2m³/h。
5.0.4 阀门的开启动压 $le$ 80Pa，开启角度 $ge$ 45°。
5.0.5 阀芯能在不改变安装条件下方便自如地脱卸清洗。

6. 防火阀技术要求
6.0.1 烟气温度达到70℃时，防火阀应自动关闭。
6.0.2 防火阀的温感器试验、关闭可靠性试验、盐雾试验、环境温度下的漏风量试验、耐火试验按CB15930-1995《防火阀试验方法》执行。
6.0.3 在不改变排气道安装条件下，防火阀可以复位。

7. 施工和安装
7.0.1 排气道安装应在土建主体工程完毕之后，楼地面、墙面、平顶粉刷施工前进行。
7.0.2 出屋面排气道应在屋面保温隔热层、防水层施工之前进行。在成品制作时，应在楼板上预留排气道外包尺寸大于50mm的预留孔，并设置$phi$10钢筋加强。排气道对接做法详见第10页。
7.0.3 管道长边两侧距边50mm处各放一根$phi$8钢筋。两端应在楼板上搁置50mm。排气道连接口之间应紧密吻合。
7.0.4 排气道就位时应对准中心线，周边用木模固定，挂线校直。上下排气道结合面应满涂专用防水油膏，再用C20细石混凝土分二次将预留孔缝隙浇捣密实，并捣成高于楼板面50mm的防水卷边。
7.0.5 排气道进气口在设计中应两向开口并预留。
7.0.6 脱卸式不锈钢止回阀与排气道的连接处应加装垫片，保证平整、密封、不漏气。厨房、卫生间设有吊顶时，应在止回阀下部留有操作孔（检修孔），便于脱卸清洗。
7.0.7 涉及外墙及屋面等部位的保温隔热、防水、装饰等构造做法，详见单项工程设计。

8. 运输及堆放
8.0.1 装运过程中，应以二点托底搬运。
8.0.2 成品验收后应堆放在平坦场地上，整齐堆放，堆放高度不超过6层。
8.0.3 在搬运和安装时应轻抬轻放，不得碰撞、敲击，不得在管道上行走或堆放其他物品。

9. 注意事项
9.1 燃气热水器的排烟严禁接入本排烟系统。

10. 单位说明
10.1 本图集除注明者外，尺寸单位均为毫米（mm）。

11. 选用方法
11.1 选用型号应根据楼层高度进行。型号规则：湘2010J906-类型(A/B)-楼层标识-层高标识。
例1：某十二层住宅厨房排气道，层高3000mm，选用A型中13层至18层型号，引用：湘2010J906-A-3。
例2：某十三层住宅卫生间排气道，层高2900mm，选用B型中15层及15层以下型号，引用：湘2010J906-B-1-2.9。

【烟气道外形尺寸设计选用表】
（注：A型为厨房用，B型为卫生间用；同一型号可在规定层数以下使用；厨房面积许可时，型号可提高一级使用）

编号 | 类型 | 长度L(mm) | 宽度w(mm) | 高H(mm) | 毛截面积($m^2$) | 预留孔(mm) | 壁厚(mm) | 适用范围
---|---|---|---|---|---|---|---|---
A-1 | 厨房 | 300 | 250 | 3000 | 0.075 | 350x300 | 15 | 一层至六层
A-2 | 厨房 | 350 | 300 | 3000 | 0.105 | 400x350 | 15 | 七层至十二层
A-3 | 厨房 | 400 | 300 | 3000 | 0.120 | 450x350 | 15 | 十三层至十八层
A-4 | 厨房 | 450 | 350 | 3000 | 0.1575 | 500x400 | 15 | 十九层至二十四层
A-5 | 厨房 | 500 | 350 | 3000 | 0.175 | 550x400 | 15 | 二十五层至三十层
A-6 | 厨房 | 500 | 400 | 3000 | 0.200 | 550x450 | 15 | 三十一层至100m以下
B-1 | 卫生间 | 300 | 250 | 3000 | 0.075 | 350x300 | 15 | 十五层及十五层以下
B-2 | 卫生间 | 350 | 300 | 3000 | 0.105 | 400x350 | 15 | 十六层至三十层
B-3 | 卫生间 | 400 | 300 | 3000 | 0.120 | 450x350 | 15 | 三十一层至100m以下
