【15ZD03】 室外箱式变电站安装

1、适用范围 10kV箱式变电站指由10kV开关设备、电力变压器、低压开关设备、电能计量设备、无功补偿设备和联结件等元件组成的成套配电装置，这些元件在工厂内被预先组装在一个或几个箱壳内，用来从10kV系统向0.4/0.23kV系统输送电能。 本图集针对10kV电压等级，容量在50～1000kVA以内的民用建筑、工业园区、住宅小区、市政设施、工矿企业，油田、港口、道路及施工工地等用户，布置在户外的10kV箱式变电站，特别适用于用地紧张、要求建设周期短场所的供电需求。 2、编制内容 按照10kV箱式变电站的结构形式和安装方式分为二大类。 2.1 10kV组合式箱变（俗称美式箱变）的接线与安装。 2.2 10kV预装式箱变（俗称欧式箱变）的接线与安装。

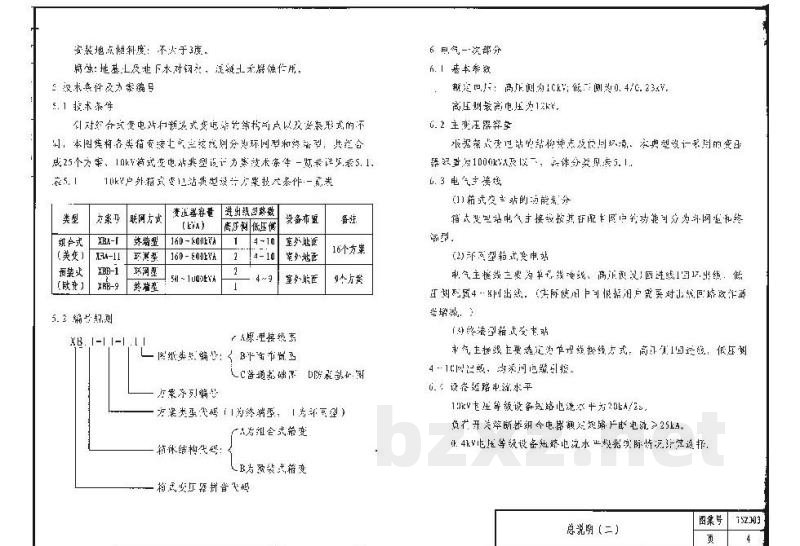

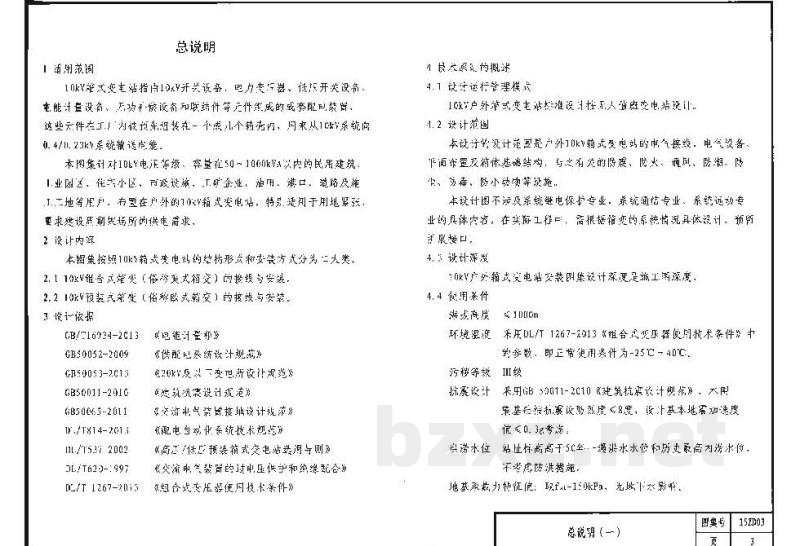

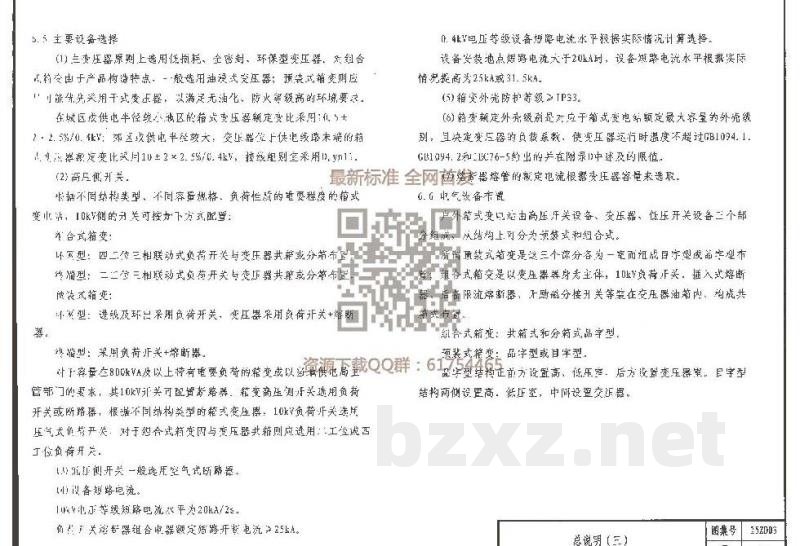

室外箱式变电站安装图集 【基本信息】 主编单位：海南威特电力设计有限公司 图集号：152D03 生效日期：2015.12.1 批准单位：各省、自治区住房和城乡建设厅 【总说明】 1. 适用范围 本图集适用于11kV/0.4/0.23kV系统。主要用于民用建筑、居住区、公共设施、工矿企业、油气站、路灯设施及各类工地等需要户外箱式变电站的场所。特别适用于用地紧凑、要求快速安装的供电需求。 2. 设计依据 - GB/T 16934 《配电装置安装规范》 - GB 50052 《配电装置安装工程施工及验收规范》 - GB 50116 《配电装置安装工程设计规范》 - GB 50505 《配电装置设计规范》 - DL/T 629 等相关行业标准 3. 设计范围 设计范围包括室外箱式受电站的电气接线、电气设备平面布置及箱体结构设计，以及与之相关的防震、防火、通风、防潮、防尘等设施。本设计不涉及系统继电保护、系统通信及自动化专业的具体细节，在实际工作中需根据变电站的具体情况进行设计并预留接口。 4. 技术条件 - 环境条件：额定环境温度为-25℃～40℃。 - 抗震设计：根据GB 9112设计，抗震设防烈度应根据实际情况设计，基本抗震设防烈度为<8度，地震加速度应为0.3g。 - 地基要求：地基承载力应满足设计要求，无地下水，且无冻胀风险。 5. 主要设备选用 - 变压器：原则上选用低损耗、全密封、环保型变压器。组合式箱变一般选用油浸式变压器；预装式箱变应尽量采用干式变压器，以满足无油化、防火等级的环境要求。 - 开关设备：根据短路电流水平进行选择。若设备短路电流大于20kA，应按25kA或31.5kA进行设计。 - 箱变外壳：防护等级应≥IP33。 6. 箱变结构分类 根据结构形式和安装方式，分为两大类： - 组合式箱变（美式）：由高压开关设备、变压器、低压开关设备三个部分组成。按功能可分为环网型和终端型。 - 预装式箱变（欧式）：由预装箱体及相关设备组合而成。 7. 防雷与接地 - 防雷设施：在市区建筑密集区域应考虑防雷击措施；在空旷区域应根据实际情况增加防雷设施。 - 接地保护：变压器低压侧应设有接地保护。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

15ZD03

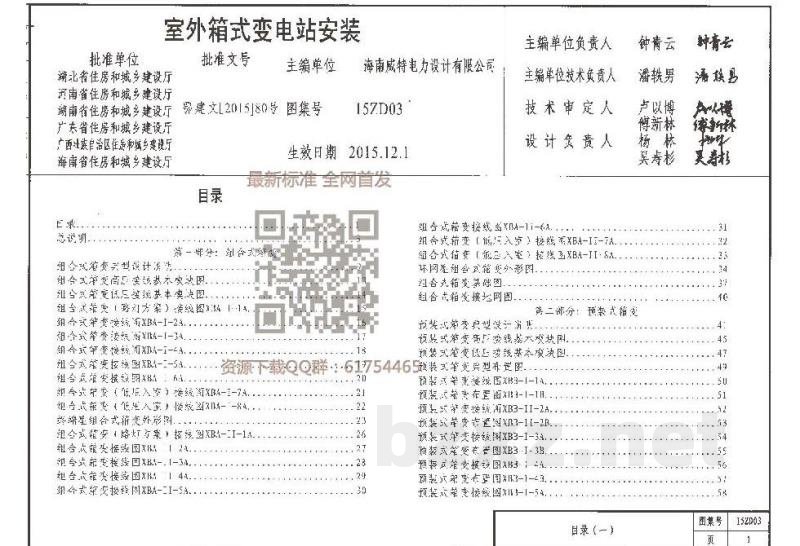

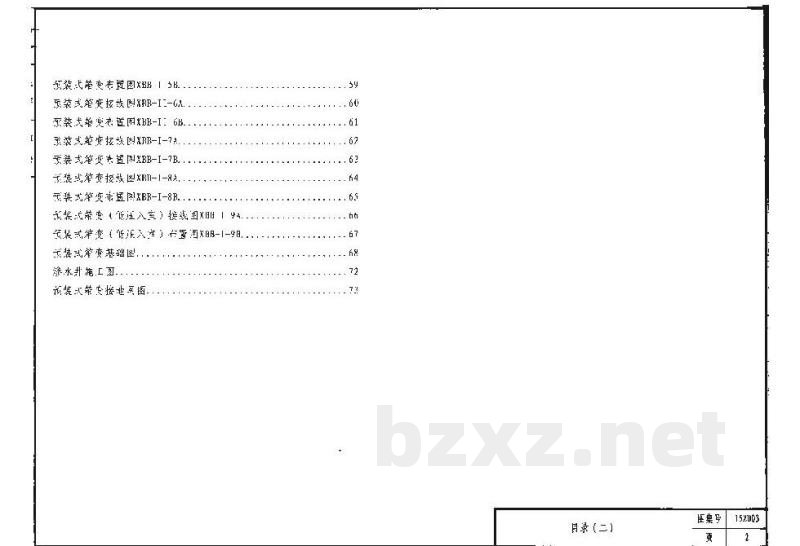

目录
总说明
第一部分：组合式箱变
组合式箱变典型设计说明
组合式箱变高压接线基本模块图
组合式箱变低压接线基本模块图
组合式箱变（路灯方案）接线图XBA-I-1A
组合式箱变接线图XBA-I-2A
组合式箱变接线图XBA-I-3A
组合式箱变接线图XBA-I-4A
组合式箱变接线图XBA-I-5A
组合式箱变接线图XBA-I-6A
组合式箱变（低压入室）接线图XBA-I-7A
组合式箱变（低压入室）接线图XBA-I-8A
终端型组合式箱变外形图
组合式箱变（路灯方案）接线图XBA-II-1A
组合式箱变接线图XBA-II-2A
组合式箱变接线图XBA-II-3A
组合式箱变接线囹XBA-II-4A
组合式箱变接线图XBA-II-5A
组合式箱变接线图XBA-II-6A
组合式箱变（低压入室）接线图XBA-II-7A
组合式箱变（低压入室）接线图XBA-II-8A
环网型组合式箱变外形图
组合式箱变基础图
组合式箱变接地网图
第二部分：预装式箱变
预装式箱变典型设计说明
预装式箱变高压接线基本模块图
预装式箱变低压接线基本模块图
预装式箱变典型布置图
预装式箱变接线图XBB-I-1A
预装式箱变布置图XBB-I-1B
预装式箱变接线图XBB-II-2A
预装式箱变布置图XBB-II-2B
预装式箱变接线图XBB-I-3A
预装式箱变布置图XBB-1-3B
预装式箱变接线图XBB-I-4A
预装式箱变布置图XBB-I-4B
预装式箱变接线图XBB-I-5A
预装式箱变布置图XBB-I-5B
预装式箱变接线图XBB-II-6A
预装式箱变布置图XBB-II-6B
预装式箱变接线图XBB-I-7A
预装式箱变布置图XBB-I-7B
预装式箱变接线图XBB-I-8A
预装式箱变布置图XBB-I-8B
预装式箱变（低压入室）接线图XBB-I-9A
预装式箱变（低压入室）布置图XBB-I-9B
预装式箱变基础图
渗水井施工图
预装式箱变接地网图
