【14CG16】 横孔连锁混凝土小型空心砌块填充墙

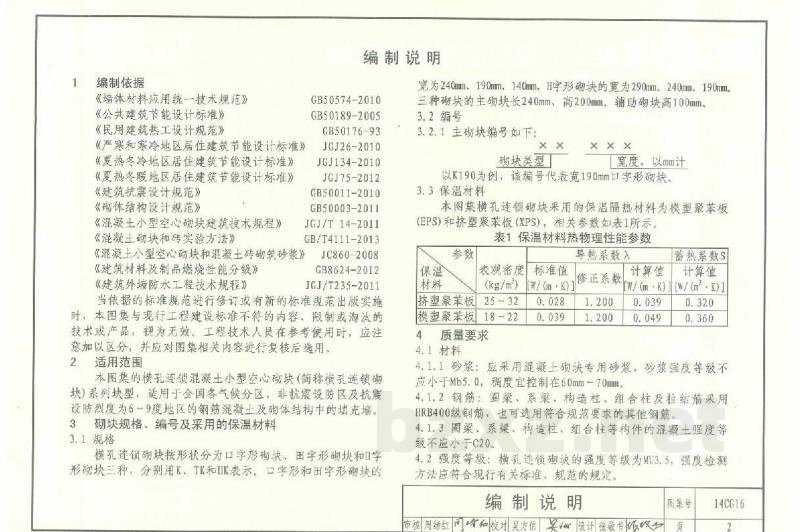

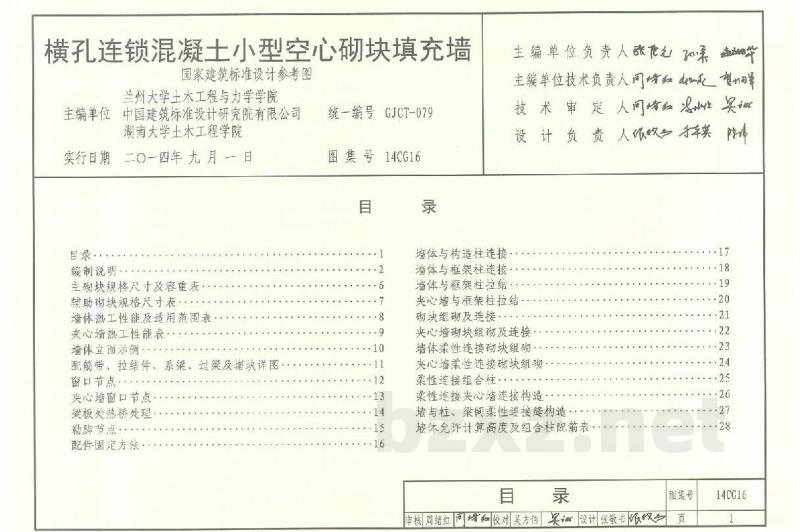

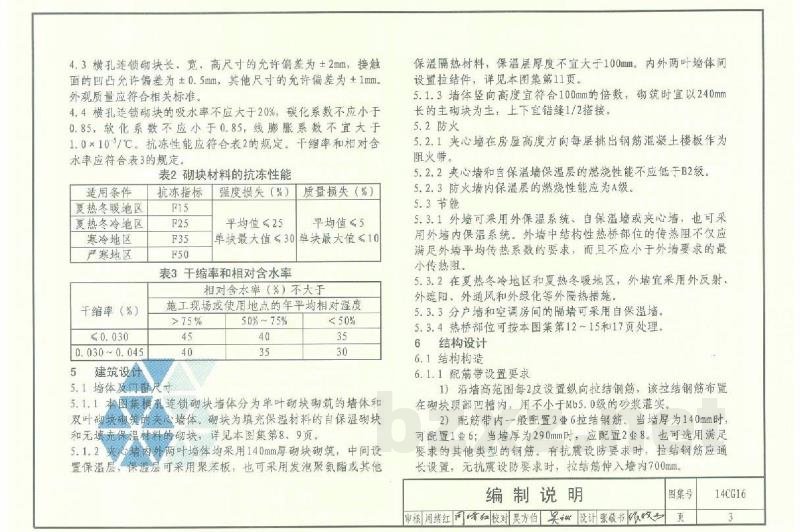

14CG16 横孔连锁混凝土小型空心砌块填充墙参考图集 编制单位：中国建筑标准设计研究院 实行日期：2014年9月1日 目录 1 编制说明 2 适用范围 3 砌块规格、编号及采用的保温材料 4 材料性能 5 建筑设计 6 结构设计 7 生产、检验与验收 2 适用范围 本图集的横孔连锁混凝土小型空心砌块（简称横孔连锁砌块）系列块型，适用于全国各气候分区、非抗震设防区及抗震设防烈度为6~9度地区的钢筋混凝土及砌体结构中的填充墙。 3 砌块规格、编号及采用的保温材料 3.1 规格 横孔连锁砌块形状分为口字形砌块、田字形砌块和字形砌块三种，分别用K、TK和IK表示。口字形和田字形砌块的主砌块长240mm、高200mm，辅助砌块高100mm。砌块宽度分为140mm、190mm、240mm；H字形砌块的宽度为190mm、240mm、290mm。 3.2 编号 3.2.1 主砌块编号示例：以K190为例，代表宽度为190mm的口字形块。 3.3 保温材料 本图集采用的保温隔热材料为模塑聚苯板(EPS)和挤塑聚苯板(XPS)，相关参数见下表。 表1 保温材料热物理性能参数 | 参数 | 挤塑聚苯板 (XPS) | 模塑聚苯板 (EPS) | | :--- | :--- | :--- | | 表观密度 (kg/m³) | 25~32 | 18~22 | | 导热系数 [W/(m·K)] (标准值) | 0.028 | 0.039 | | 导热系数 [W/(m·K)] (修正系数) | 1.200 | 1.200 | | 导热系数 [W/(m·K)] (计算值) | 0.039 | 0.049 | | 蓄热系数 | 0.320 | 0.360 | 4 材料性能 4.1 材料要求 4.1.1 砂浆：应采用混凝土砌块专用砂浆，强度等级不应小于Mb5.0，稠度宜控制在60mm~70mm。 4.1.2 钢筋：圈梁、系梁、构造柱、组合柱及拉结筋采用HRB400级钢筋。 4.1.3 构件混凝土强度：圈梁、系梁、构造柱、组合柱等构件的混凝土强度等级不应小于C20。 4.2 强度等级：横孔连锁砌块的强度等级为M13.5。 4.3 尺寸偏差：长、宽、高尺寸的允许偏差为±2mm，接触面凹凸允许偏差为±0.5mm，其他尺寸允许偏差为±1mm。 4.4 其他性能：吸水率不大于20%，碳化系数不小于0.85，软化系数不小于0.85，线膨胀系数不宜大于1.0×10⁻⁵/℃。 表2 砌块材料抗冻性能 | 适用条件 | 夏热冬暖 | 夏热冬冷 | 寒冷地区 | 严寒地区 | | :--- | :--- | :--- | :--- | :--- | | 强度损失(%) | F15 | F25 | F35 | F50 | | 质量损失(%) | 平均值≤5 | 平均值≤25 | 单块最大值≤30 | 单块最大值≤10 | 表3 干缩率和相对含水率 相对含水率(%)：不大于75%（年平均相对湿度>75%时）、50%~75%、<50%。 干缩率(%)：≤0.030（夏热冬暖）、0.030~0.045（夏热冬冷）、5/4/3（参考值）。 5 建筑设计 5.1 墙体及间墙 5.1.1 墙体类型：分为单叶砌块墙体和夹心墙体。夹心墙外两叶墙体均采用140mm厚砌块砌筑，中间设置保温层（聚苯板或其他材料），保温层厚度不宜大于100mm。内外两叶墙体间应设置拉结件。 5.1.2 施工要求：墙体竖向高度宜符合100mm的倍数；砌筑时宜以240mm长的主砌块为主；上下宜错缝1/2搭接。 5.2 防火 5.2.1 夹心墙在房屋高度方向每层应设阻火带。 5.2.2 夹心墙和自保温墙保温层的燃烧性能不应低于B2级。 5.2.3 防火墙内保温层的燃烧性能应为A级。 5.3 节能 5.3.1 外墙可采用外保温系统、自保温墙或夹心墙。结构性热桥部位的传热阻不应小于外墙要求的最小传热阻。 5.3.2 在夏热冬冷和夏热冬暖地区，建议采用外反射外遮阳、外通风等隔热措施。 5.3.3 分户墙和空调房间隔墙可采用自保温墙。 6 结构设计 6.1 结构构造 6.1.1 配筋带设置：沿墙高范围每两皮设置纵向拉结钢筋，布置在砌块顶部凹槽内并用Mb5.0级及以上砂浆灌实。当墙厚为140mm时可配置1根$phi$6钢筋；当墙厚为290mm时应配置2根$phi$6钢筋。 6.1.2 系梁设置：墙高超过4m时宜在墙高中部设置水平系梁；墙高超过6m时，系梁间距不宜大于2m，截面高度不小于60mm。 6.1.3 节点构造：墙端与构造柱、框架柱相接处需设马牙槎。墙体无填充保温材料时，端部砌块内设30mm厚堵块。 6.1.4 拉结件：夹心墙拉结件设在配筋带处，每500mm、每两皮砌块呈梅花形布置。 6.1.5 计算高度：横孔连锁砌块填充墙的允许计算高度见图集第28页。 6.1.6 防腐：所有连接用钢筋、金属配件、预埋件等均应做防腐防锈处理。 6.2 刚性连接 6.2.1 对抗震设防建筑，当墙长大于5m或大于2倍层高时，墙顶应与梁拉结，中部应设构造柱。 6.2.2 砌块与柱、剪力墙相接处应采用30mm厚堵块堵实，灰缝须饱满，并进行二次补浆勾缝，凹进墙面5mm。 6.2.3 墙体靠近梁底、板底时，应预留约100mm空隙，待墙体砌筑28d后用实心小砌块斜砌顶紧并填实。 6.3 柔性连接 6.3.1 墙体与柱、剪力墙相接处及墙顶与梁底、板底间，应预留15mm~20mm宽的缝隙。缝隙中间宜嵌塞聚乙烯棒材，两侧填充聚氨酯泡沫填缝剂或其它柔性材料，再用柔性腻子封缝。 6.3.2 组合柱设置：在距墙端部、洞口每侧不大于600mm处及间隔2500mm处设置组合柱。竖向钢筋直径不小于10mm（拉筋/笔筋不小于6mm），间距不大于400mm。 7 生产、检验与验收 7.1 设备要求：材料计量和试验检验设备应符合国家标准。 7.2 配合比：应根据原材料质量和产品技术要求采用相应的配合比。 7.3 搅拌：砂浆应强力搅拌，搅拌时间不应小于2min。 7.4 养护：宜采用蒸汽养护或其他方式进行养护。
