【15G612 15J101】 砖墙建筑、结构构造

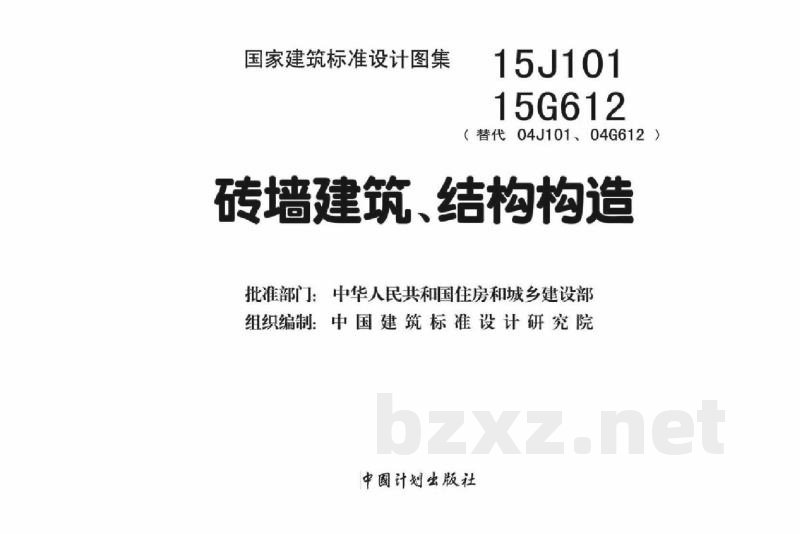

国家建筑标准设计图集 15J101、15G612（替代04J101、04G612）
砖墙建筑、结构构造

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
实行日期：2015年8月1日

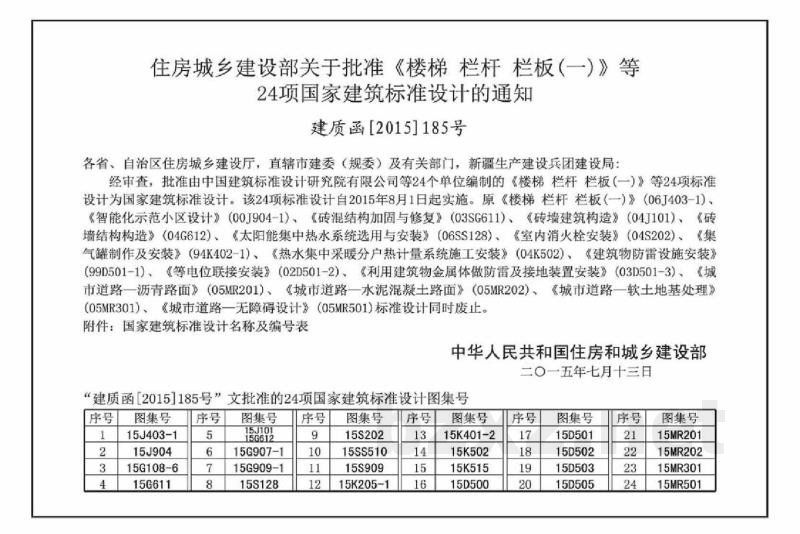

【通知摘要】
住房城乡建设部关于批准《楼梯栏杆栏板（一）》等24项国家建筑标准设计的通知（建质函[2015]185号）：经审查，批准由中国建筑标准设计研究院有限公司等24个单位编制的《楼梯栏杆栏板（一）》等24项标准设计为国家建筑标准设计。该24项标准设计自2015年8月1日起实施。

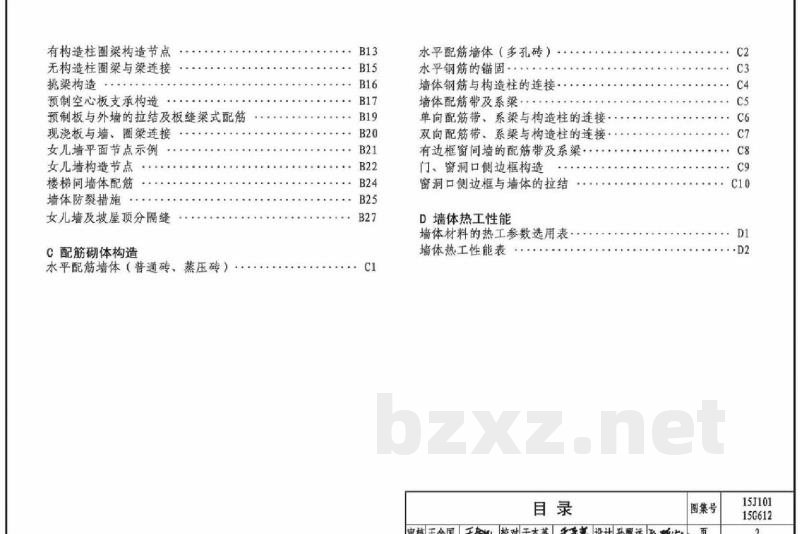

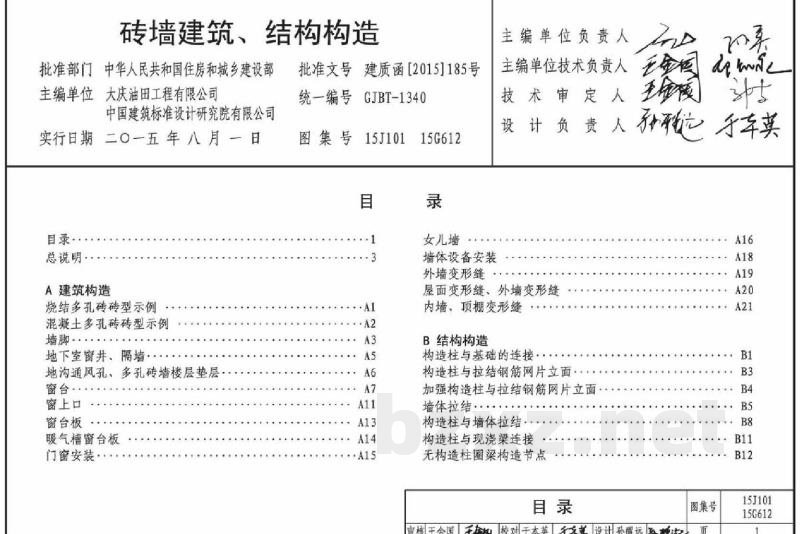

【目录】
一、总说明
二、建筑构造（含烧结多孔砖/混凝土多孔砖示例、墙脚、窗台、门窗安装、女儿墙、外墙变形缝等）
三、结构构造（含构造柱连接、构造柱与梁连接、圈梁构造、预制板支承构造、楼梯间墙体配筋等）
四、配筋砌体构造（含水平配筋墙体、墙体钢筋锚固、门窗洞口侧边框构造等）
五、墙体热工性能

【1 编制依据】
1.1 本图集根据住房和城乡建设部建质函[2012]31号文“关于印发2012年国家建筑标准设计编制工作计划的通知”编制。
1.2 依据的主要标准规范包括：《住宅设计规范》、《墙体材料应用统一技术规范》、《公共建筑节能设计标准》、《民用建筑热工设计规范》、《建筑设计防火规苑》、《屋面工程技术规范》、《民用建筑隔声设计规范》、《砌体结构设计规范》、《混凝土结构设计规范》、《建筑抗震设计规范》、《砌体结构工程施工规范》、《建筑外墙防水工程技术规程》等。
若相关标准规范修订或有新标准发布，本图集应以现行工程建设标准为准。

【2 适用范围】
2.1 本图集适用于全国不同气候区，设计使用年限为50年，安全等级为二级，抗震设防烈度为6-8度的非抗震设计及抗震设防地区多层砖砌体建筑。
2.2 本图集适用的建筑高度（H）要求：H≤21m，1~7层的多层砖砌体承重结构。
2.3 砖砌体包括：以煤矸石、页岩、粉煤灰或黏土为主要原料的烧结普通砖、烧结多孔砖，以及蒸压灰砂砖、粉煤灰砖、混凝土砖等。
2.4 当建筑为乙类抗震设防时，除图集中已注明外，应按《建筑抗震设计规范》GB50011-2010相关规定采取抗震措施；本图集不适用于甲类抗震设防砖砌体建筑。
2.5 本图集砌体墙厚以240mm和370mm为示例，实际设计可根据建筑节能等标准及工程实际情况选择其他墙厚。

【3 图集内容】
本图集由总说明、建筑构造、结构构造、配筋砌体构造、墙体热工性能等部分组成，以满足工程设计和施工工序的需要。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
