【00J202-1、00(03)J202-1】 坡屋面建筑构造（一）（含2003年局部修改版）

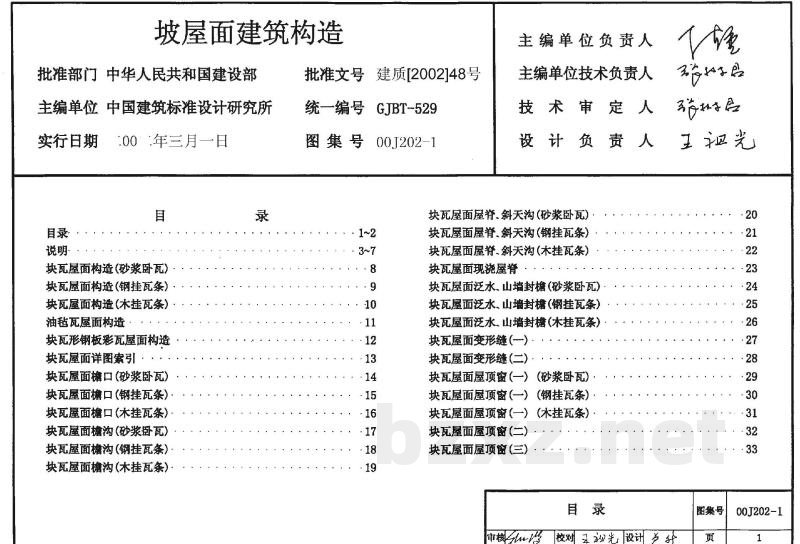

坡屋面建筑构造 批准部门中华人民共和国建设部主编单位中国建筑标准设计研究所实行日期00°年三月一日 目 目录 说明· 块瓦屋面构造(砂浆卧瓦) 块瓦屋面构造(钢挂瓦条） 块瓦屋面构造(木挂瓦条) 油毡瓦屋面构造· 块瓦形钢板彩瓦屋面构造 块瓦屋面详图索引 块瓦屋面檐口(砂浆卧瓦) 块瓦屋面檐口钢挂瓦条） 块瓦屋面檐口（木挂瓦条） 块瓦屋面檐沟(砂浆瓦) 块瓦屋面檐沟(钢挂瓦条) 块瓦屋面檐沟(木挂瓦条) 录 批准文号建质[2002]48号 统一编号 GJBT-529 图集号 00J202-1 主编单位负责人 主编单位技术负责人 技术审定人 设计负责 块瓦屋面屋脊、斜天沟(砂浆卧瓦)·1~2 ·3~7 .8 9 10 .11 ·12 ·13 ·14 ·15 ·16 ·17 ·18 ·19 块瓦屋面屋脊斜天沟（钢挂瓦条）块瓦屋面屋脊、斜天沟（木挂瓦条）块瓦屋面现浇屋脊 块瓦屋面泛水、山墙封檐（砂浆卧瓦）块瓦屋面泛水、山墙封檐（钢挂瓦条）块瓦屋面泛水山墙封糖（木挂瓦条）块瓦屋面变形缝（） 块瓦屋面变形缝(二) 块瓦屋面屋顶窗(一）(砂浆卧瓦)块瓦屋面屋顶窗（一）（钢挂瓦条）块瓦屋面屋顶窗(一）(木挂瓦条)块瓦屋面屋顶窗(二) 块瓦屋面屋顶窗 (三) 目录 市核 人 +M子A 王祖光 ·20 ·21 ·22 ·23 ·24 25 ·26 ·27 ·28 ·29 ·30 .31 ·32 ·33 图集号 校对视光设讯为升 页 00J202-1 1 露台屋面 块瓦屋面管道泛水（一） 块瓦屋面管道泛水（二） 块瓦屋面挂瓦条、顺水条安装 块瓦屋面避雷带支架安装 块瓦装饰糖（配合平屋面用） 油毡瓦.钢板彩瓦屋面详图索引 油毡瓦屋面檐口 油毡瓦屋面檐沟 油毡瓦屋面屋脊、斜天沟 油毡瓦屋面泛水.山墙封 油毡瓦屋面变形缝(一) 油毡瓦屋面变形缝(二) 油毡瓦屋面屋顶窗（一） 油毡瓦屋面屋顶窗（二） 油毡瓦屋面屋顶窗(三） 油毡瓦屋面管道泛水(一) 油毡瓦屋面管道泛水（二）及避雷带支架安装油毡瓦装饰(配合平屋面用) 块瓦形钢板彩瓦屋面檐口 块瓦形钢板彩瓦屋面檐沟和斜天沟块瓦形钢板彩瓦屋面山墙挑檐和屋脊块瓦形钢板彩瓦屋面泛水· 块瓦形钢板彩瓦屋面山墙转角 ·34 35 ·36 ·37 .38 39 ·40 -41 ·42 ·43 ·44 ·45 ·46 :47 · 48 · 49 ·50 51 52 ·53 ·54 55 56 ·57 块瓦形钢板彩瓦屋面变形缝 块瓦形钢板彩瓦屋面屋顶窗（一)块瓦形钢板彩瓦屋面屋顶窗(二）块瓦形钢板彩瓦屋面屋顶窗（三）块瓦形钢板彩瓦屋面管道泛水（一）块瓦形钢板彩瓦屋面管道泛水（二）块瓦形钢板彩瓦屋面瓦材及避雷带支架安装块瓦形钢板彩瓦装饰糖(配合平屋面用)找平层分格缝构造 瓦材屋面折坡做法· 糖沟水落口 装饰檐女儿墙出水口 水落管、落水斗、 保温隔热层选用要则、保温层厚度选用表(一)保温层厚度选用表（二） 隔热层厚度选用表 目录 申核校对证光设计为乐 图集号 页 ·58 ·59 60 61 62 ·63 ·64 65 66 67 68 69 70 ·71 ·72 73 00J202-1 2 1设计依据 本图集根据下列文件、标准和规范说 建设部建设[1996]108号1996年国家建筑标准设计编制工作计划》 《屋面工程技术规范》GB50207-94《民用建筑热工设计规范》GB50176-93《民用建筑节能设计标准》JGJ26-952适用范围 2.1本图集适用于全国各地区防水等级为Ⅱ、耳级的民用建筑坡屋面。（重要的民用建筑和高层建筑屋面属Ⅱ级，一般民用建筑屋面属Ⅲ级）2.2屋面结构层为现浇钢筋混凝土板。2.3屋面坡度为1:3(18.5%)~1:0.58（60°）（用于折坡屋面时，也应符合本坡度要求）。 3图集内容 3.1本图集包括块瓦.油毡瓦块瓦形钢板彩瓦三类瓦材屋面。3.2防水等级为亚、亚级的屋面防水做法3.2.1瓦材单独使用的级防水。 3.2.2瓦材与涂膜防水层复合使用的亚级防水。明 3.2.3瓦材与卷材防水层双道设防的Ⅱ级防水。3. 2. 4 瓦材与加厚涂膜防水层双道设防的Ⅱ级防水。3.3保温隔热屋面和非保温隔热屋面。3.4配合平屋面使用的块瓦、油毡瓦、块瓦形钢板彩瓦的装饰糖。4屋面构造组成 4.1瓦材和铺设 4.1.1块瓦 4.1.1.1块瓦包括彩釉面和紊面西式陶瓦（如S瓦.J瓦等）.彩色水泥瓦以及一般的水泥平瓦.粘土平瓦等能钩挂.可钉、绑固定的瓦材。4.1.1.2铺瓦方式包括水泥砂浆卧瓦.钢挂瓦条挂瓦及木挂瓦条挂瓦。钢.木挂瓦条有两种固定方法，供施工选用：1)挂瓦条固定在顺水条上，顺水条钉牢在细石混凝土找平层上：2)不设顺水条，将挂瓦条和支承垫块直接钉在细石混凝土找平层上。 以上做法和要求详见第37页。 4.1.1.3瓦的搭接长度，必须满足所采用瓦材的要求,并据此确定挂瓦条或绑瓦钢筋的间距。 4.1.1.4块瓦与屋面基层加强固定的要求说明 校对且理光设训户中 审核m 页 00J202-1 3 1)地程地区，全部瓦材均应采取固定加强措施：2)大风地区，全部瓦材均应采取固定加强措施：建设地址是否位于大风地区，由个体工程设计说明。注：建设地址虽不属大风地区，但建筑物因地势较高、周围无遮挡，或地处风口，或为高层建筑，其屋面有可能受到较强风力作用，招致屋瓦损坏者，也应采取固定加强措施，由个体工程设计根据具体情况确定后，在设计图纸中说明。 3)非地震或非大风地区，屋面坡度大于1：2时，全部瓦材均应采取盾定加强措施； 4)非地震或非大风地区，屋面坡度为1:3~1:2时，檐口(沟)处的两排瓦和屋脊两侧的一排瓦应采取固定加强措施。施工单位应根据个体工程设计的实际情况，依照以上要求直接按4.1.1.5施工。 4.1.1.5见材与屋面基层的固定加强措施1)水泥砂浆卧瓦者，用双股18号铜丝将瓦与Φ6钢筋绑牢；2)钢挂瓦条钩挂者，用双股18号铜丝将瓦与钢挂瓦条绑牢：3）木挂瓦条钩挂者，用40圆钉（或双股18号铜丝）将瓦与木挂瓦条钉(绑)牢。 （当屋面坡度≤1:2时，也可用双股18号镀锌铁丝代换铜丝）4.1.1.6需钉.绑固定的瓦材，应向供货方提出瓦端留孔的要求。4.1.2油毡瓦 4.1.2.1油毡瓦是以玻纤毡为胎基的彩色块瓦状屋面防水片材，规格一般为1000×333×2.8mm 4.1.2.2铺瓦方式 瓦材的铺设采用钉粘结合，以钉为主的方法。瓦的排列.搭接，下钉位置和数量以及粘结要求等，除本图集所示外，均按所采用瓦材的产品和施工说明进行施工。 4.1.2.3屋面坡度大于1:0.67(大于56°）或受大风作用的屋面，施工时应酌情增加固定瓦材用钉的数量。4.1.3块瓦形钢板彩瓦 4.1.3.1块瓦形钢板彩瓦系用彩色薄钢板冷压成型皇连片块瓦形状的屋面防水板材。屋脊、天沟、封檐板.压顶板.挡水板以及各种连接件密封件均由瓦材生产厂家配套供应。4.1.3.2瓦材的钢板厚度应由瓦材生产厂家按挂瓦条的间距和屋面荷载确定，但不宜小于0.5mm。 为减少盖缝搭接，宜优先采用大幅面的瓦材。4.1.3.3瓦材用自攻螺钉固定于冷弯型钢挂瓦条上，瓦面布钉要求见第64页注4，如采用的瓦材有专门要求者，则按产品说明。冷弯型钢挂瓦条的型号规格，应根据保温隔热层的厚度和屋面坡度的大小，预先与瓦材生产厂家商定，并按瓦型确定挂瓦条的间距。说明 校对视光设讯 审核mun：E 页 00J202-1 4 4.2找平层 4.2.1铺设卷材和涂膜防水层的水泥砂浆找平层4.2.1.1在水泥砂浆中掺入聚丙烯或尼龙-6纤维750~900g/m2。4.2.1.2找平层应设分格缝，缝的间距宜为3~4m。分格缝做法见第66页。 4.2.2钉铺块瓦挂瓦条和钉粘油毡瓦的细石混凝土找平层4.2.2.1找平层内数设的Φ6钢筋网应骑跨屋脊并绷直与屋脊和檐口（沟）部位的预埋Φ10锚筋连牢，做法见有关各图。（块瓦屋面现浇屋脊除外，该屋脊处钢筋网拉结见第23页）4.2.2.2找平层可不设分格缝，但在与屋面突出物相连处应留30mm宽缝隙，缝内嵌填密封膏封严。4.2.3找平层养护应充分。 4.3保温隔热层 4.3.1本图集只采用板（毡）状材料作保温隔热层，材料的性能要求见第71页编号B1~B7，未考松散材料或整体现浇的保温隔热层。（毡状材料只用于块瓦形钢板彩瓦屋面）4.3.2本图集对执行《民用建筑节能设计标准》（包括各地区制定的实施细则)规定的采暖居住建筑（住宅、公寓.单身宿舍、托幼、旅馆、医院病房等）以及尚未规定执行节能设计标准的其它民用建筑分别按其屋面的热工要求编制了保温层厚度选用表，见第71页.72页，同时也对需满足夏季隔热要求的建筑，按《民用建筑热工设计规范》的有关要求编制了隔热层厚度选用表，见第73页。4.4卷材和涂膜防水层 4.4.1卷材防水层用作防水等级为Ⅱ级屋面的第二道防水设防，推荐采用高聚物改性沥青防水卷材。4.4.2涂膜防水层推荐采用合成高分子防水涂料。当涂层厚为1≤6<2时，可用作与瓦材复合使用的防水等级为Ⅲ级的屋面： 当涂层厚6≥2时，也可作为第二道防水设防，用于防水等级为Ⅱ级的屋面。 4.4.3个体工程设计如不选用本图集推荐的上述材料时，也可根据《屋面工程技术规范》的要求，另选合适的材料，并注明材料名称和厚度4.5满汽层 4.5.1块瓦形钢板彩瓦屋面中的保温层外侧未设密实材料层，不致出现材料内部冷凝受潮情况，此类屋面不设隔汽层。4.5.2设微孔混凝土类或膨胀蛭石.膨胀珍珠岩类保温层的屋面不设汽层。 4.5.3设泡沫塑料类保温层且按最小传热阻要求（△t=4.5℃)确定保温层厚度的屋面，在严寒地区或寒冷地区的潮湿房间应通过计算确定是否设隔汽层，并根据计算隔汽层所需的蒸汽渗透阻确定隔汽层材料及厚度。 说明 审核路校对迎光设计产升 页 00J202-1 5 5材料 5.1所有材料如各类瓦材及配件、卷材、涂料、胎体增强材料.胶粘剂、密封膏、保温隔热材料、木材、金属材料等，均应符合该产品现行的国家标准或行业标准，并满足《屋面工程技术规范》和本图集的要求5.2施工前，应对下列情况所使用材料的相容性进行确认：卷材、涂料和基层处理剂： 卷材和胶粘剂： 卷材、涂料和密封膏。 5.3材料选用 5.3.1常用的高聚物改性沥青防水卷材有：SBS改性沥青防水卷材： APP改性沥青防水卷材等。 5.3.2常用的合成高分子防水涂料有：聚氨酯防水涂料(非焦油系列)：丙烯酸酯防水涂料； 硅橡胶防水涂料等。 5.3.3用作涂膜防水层附加层的胎体增强材料：采用无纺酯纤维布。5.3.4常用的密封膏有： 聚氨酯建筑密封膏： 丙烯酸酯建筑密封膏； 聚硫建筑密封育等。 如个体工程设计未选定密封膏材料，可在施工时，在满足材料相容性的前提下确定。 5.3.5聚苯乙烯泡沫塑料板应采用自熄型产品。5.3.6角钢挂瓦条.顺水条.支架等钢材均采用I级钢。5.3.7木挂瓦条等木材含水率不大于18%。6 施工 6.1屋面工程施工必须严格避守屋面工程技术规范》的各项规定并符合本图集的要求。 6.2施工时尚应执行瓦材和相关配件生产厂有关指导施工技术文件的各项要求。 6.3屋面、泛水、檐沟、斜天沟的卷材防水层均满粘。6.4卷材或涂膜防水层表面需抹水泥砂浆或浇捣细石混凝土材料者，卷材应为细砂面，涂膜面应洒粘细砂粒一层。6.5铺设防水卷材和防水涂膜之前，水泥砂浆找平层表面应涂刷基层处理剂。 6.6所有卷材收口部位，均用密封膏嵌封。6.7屋面板内预埋锚筋穿破防水层处的封口做法见6.8泛水转角处，找平层应做成半径R=50的圆角。说明 审核 校对1视光设计” 一页 00J202-1 6
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
