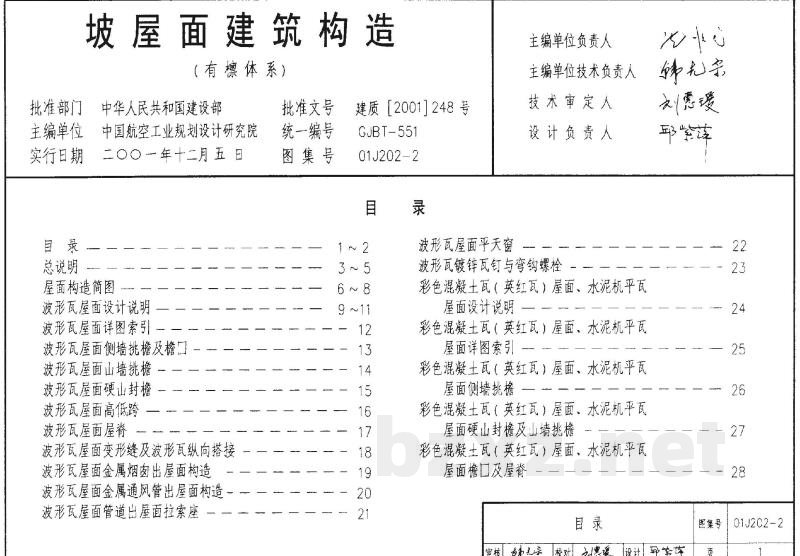

【01J202-2】 坡屋面建筑构造（有檩体系）

坡屋面建筑构造 (（有体系） 批准部门中华人民共和国建设部主编单位中国航空工业规划设计研究院实行日期 二〇〇一年十二月五日 目录 总说明 屋面构造简图 波形瓦屋面设计说明 波形瓦屋面详图索引 波形瓦屋面侧墙挑檐及檐口 波形瓦屋面山墙挑檐 波形瓦屋面硬山封檐 波形瓦屋面高低跨 波形瓦屋面屋脊 波形瓦屋面变形缝及波形瓦纵向搭接波形瓦屋面金属烟窗出屋面构造波形瓦屋面金属通风管出屋面构造一波形瓦屋面管道出屋面拉索座 批准文号 统一编号 图集号 建质【2001]248号 GJBT-551 01J202-2 目录 1～2 3～5 6～8 9~11 12 13 14 15 16 17 18 19 20 21 波形瓦屋面平天窗 主编单位负责人 主编单位技术负责人 技术审定人　 设计负责人 波形瓦镀锌瓦钉与弯钩螺栓 彩色混凝土瓦（英红瓦）屋面、水泥机平瓦屋面设计说明 彩色混凝土瓦（英红瓦）屋面、水泥机平瓦屋面详图索引 彩色混凝土瓦（英红瓦）屋面、水泥机平瓦屋面侧墙挑檐一 彩色混凝土瓦（英红瓦）屋面、水泥机平瓦屋面硬山封檐及山墙挑檐 彩色混凝土瓦（英红瓦）屋面、水泥机平瓦屋面檐口及屋脊一 目录 审核无序校对刘惠爱 韩 刘惠媛 邱紫 22 23 24 25 26 27 28 图集号丨01J2C2-2 设计邱管阵 彩色混凝土瓦（英红瓦）屋面、水泥机平瓦屋面砌体烟肉出屋面构造 彩色混凝土瓦（英红瓦）屋面、水泥机平瓦屋面金属烟出屋面构造 彩色混凝土瓦（英红瓦）屋面、水泥机平瓦屋面透气管出屋面构造及拉索座多彩沥青油毡瓦屋面设计说明 多彩沥青油毡瓦屋面详图索引 多彩沥青油毡瓦屋面侧墙挑檐 多彩沥青油毡瓦屋面硬山封檐、山墙挑檐，高低跨及瓦纵向搭接多彩沥青油毡瓦屋面屋脊及檐口鱼鳞瓦屋面设计说明 鱼鳞瓦屋面详图索引一 鱼鳞瓦屋面侧墙挑檐一 鱼鳞瓦屋面硬山封檐、山墙挑檐及高低跨鱼鳞瓦屋面屋脊、瓦纵向搭接及檐口彩钢板瓦屋面设计说明 彩钢板瓦屋面详图索引 彩钢板瓦屋面侧墙挑檐 彩钢板瓦屋面硬山封檐 彩钢板瓦屋面山墙挑檐及高低跨29 30 - 31 32 33 34 35 36 37 38 39 40 41 42 23 44 45 46 彩钢板瓦屋面屋脊及檐门 —47 —48～ 49 彩钢压型板及彩钢压型夹芯板屋面设计说明一彩钢压型板及彩钢压型夹芯板屋面详图索引彩钢压型板屋面有檐沟檐口 彩钢压型板屋面无檐沟檐口， 彩钢压型板屋面硬山封檐一 彩钢压型板屋面高低跨 彩钢压型板屋面屋脊及板材搭接彩钢压型夹芯板屋面有檐沟檐口彩钢压型夹芯板屋面无檐沟檐门彩钢压型夹芯板屋面硬山封檐 彩钢压型夹芯板屋面高低跨 彩钢压型夹芯板屋面屋脊及板材搭接彩钢压型夹芯板及彩钢压型板屋面天沟山墙立面 保温屋面建筑构造 天沟 天沟雨水口 檐沟、雨水管及水斗（） 檐沟、雨水管及水斗（二） 挑檐支架1、2、3、4 目录 校对刘惠爱设计印管车 审核无字 —50 51 - 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 图集号丨01J202-2 页 2 1．设计依据 总说明　 1.1本图集是依据建设部文件：建设「19961108号《1996年国家建筑标准设计编制工作计划》要求编制的。1.2遵循国家现行的有关设计、验收规范、标准及规程，设计主要参照并执行《屋面工程质量验收规范》GB50207-20022．图集肉容及适用范围 2.1本图集为有標体系坡屋面建筑构造图集。屋面基层为標条及条上的望板，屋面面层为各种屋面瓦（板）。2.1.1条有钢標条、木樽条等，由具体工程根据所在地区的工程实际情况选用，本图集以口型轻钢条示例。2.1.2望板主选木望板，亦可选用中密度纤维板、纤维水泥加压板等，由具体工程决定，本图集以木望板示例。2.1.3本图集中屋面瓦（板）的种类有：波形瓦（非金属波形瓦、金属波形瓦），彩色混凝士瓦（英红瓦）、水泥机平瓦，多彩沥青油毡瓦、鱼鳞瓦、彩钢板瓦、彩钢压型板及彩钢压型夹芯板。各类瓦（板）材均以一种瓦（板）材示例，其他类似瓦（板）材可参照选用选用时应注明瓦（板）材名称、规格和颜色。2.2本图集适用于一般民用建筑、工业房及辅助建筑，未考虑有侵蚀介质及湿度大的建筑的特殊使用要求。2.3各种瓦（板）应按3.2中表1选择屋面坡度，本图集难以涵盖工业与民用建筑各种工程的屋面坡度，仅以1：2.5或1：3坡度示例。当与轻型屋面钢屋架》98G5171~5图集钢屋架配套时，屋面坡度仅有1：3（33.3%）、1：2.5（40%）两种，柱距≤6M.且具体工程结构应验算屋面荷载 2.4适用的屋面防水等级因瓦（板）型的不同有别，详见6～8页二的《屋面构造简图》。 3．构造及作法 3.1屋面保温构造分无保温层和有保温层两种，见6～8页《屋面构造简图》及其后各详图。屋面排水分有组织排水和无组织排水两和，有组织排水设檐沟，多跨屋面设天沟。3.2各种屋面的适用坡度见下表1：表1 材料种类 波形瓦 彩色混凝土瓦 （英红瓦） 水泥机平瓦 多彩沥青油毡瓦 屋面适用坡度 1: 10 ～ 1: 2 (10%）（50%） 1: 5 r 1: 2 （20%）（50%） 1: 5 ~ 1: 2 （20%）（50%） ≥1:5 20% 材料种类 鱼鳞瓦 彩钢板瓦 彩钢压型板 彩钢压型夹芯板 注：1.本表为各类瓦（板）材常用的屋面适用坡度。屋面适用坡度 1: 5 ~ 1: 2 （20%）（50%） 1:5～ 1: 2 20%）（50%） ≥1:29 (5%) 2.彩色混凝土瓦（英红瓦）、多彩沥青油毡瓦、彩钢板瓦因装饰性或其它需要可增大屋面坡度，具体工程应视瓦材性能与地区特点决定，3.彩钢压型板，彩钢压型夹芯板在积雪厚度较大及腐蚀环境中屋面坡度宜≥8%总说明 图集号01J202-2 审核記亲校对刘惠爱设计印禁英页 3 3.3瓦的搭接与固定 3.3.1瓦的横向搭接（包括脊瓦的搭接）应顺年最大频率风向，其搭接长度必须满足所选瓦材的搭接要求。瓦的纵向搭接应按上瓦末端紧压下瓦前端的方式排列搭接长度必须满足所选瓦材应搭接的长度要求。3.3.2瓦的固定应根据不同瓦材特点采用挂、绑，钉、粘的不同方法固定。瓦的排列，瓦的搭接及下钉位置、数量和粘结应按各种瓦（板）的施工要求进行。 3.3.3瓦与屋面基层的固定，在下列条件下应采取固定加强措施、使瓦与屋面基层固定牢固。 3.3.3.1地震地区、大风地区全部瓦材的固定均须采取固定加强措施。3.3.3.2非地震地区、非大风地区的屋面坡度>50%时，全部瓦材均应采取固定加强措施。 3.3.3.3非地震地区、非大风地区的屋面坡度在33.3~50%时，檐口（沟）瓦、天沟处的瓦及屋脊两侧的一排瓦均应采取固定加强措施。3.3.3.4固定加强措施 挂瓦方式的屋面用双股18号铜丝将瓦块与挂瓦条绑牢，当为木挂瓦条时，亦可用钉钉牢。粘（钉）瓦方式屋面应增加瓦钉数量。具体工程还应向供货方提出瓦端留孔的要求，并适当加大挂瓦条的截面尺寸。3.3.4瓦（板）材一般备有完整的配件如：屋脊，天沟、封檐板，压顶板、排水沟等以及各种连接件和密封件，均由瓦（板）生产厂家配套供应详按厂家产品说明施工。 3.4挂瓦条、顺水条 3.4.1木挂瓦条，顺水条选用1，级木材，含水率应<18%：本图集详图内的尺寸为通用尺寸特殊尺寸由具体工程给出。3.4.2钢挂瓦条及支架等钢构件，按生产厂家配套的产品制作。3.5干铺卷材 3.5.1铺设在望板十的防水卷材可采用沥青防水卷材3.5.2当屋面坡度>15%时，卷材应垂直屋脊铺设，当屋面坡度<15%时，卷材可平行或垂直屋脊铺设，卷材铺设应采用搭接法，上下层及相邻两幅卷材的搭接处应错开、垂直于屋脊的搭接缝，卷材搭接应顺年最大频率风向搭接，平行于屋脊的搭接缝，卷材搭接应顺流水方向搭接卷材纵横搭接长度均应>100mm。3.5.3干铺防水卷材一般先用顺水条将卷材钉压在木望板上，顺水条间距@500mm：当有挂瓦条时，挂瓦条应铺钉平整，牢固，间距根据瓦的规格和屋面坡长确定。 3.5.4垂直墙面的泛水，千（空）铺卷材应加-一附加层，且应沿基层与墙的八字坡铺贴，并与墙体固定，泛水口与墙间的缝应用密封胶封严。3.5.5波形瓦及多彩沥青油毡瓦下采用空铺法将卷材固定在望板上空铺的同时需保证卷材的搭接长度。3.6条、望板 3.6.1木条、木望板应选用1、I级木材，其含水率<18%。总说明 审核布礼辛校对之惠暖设计邱禁阵图集号01J202-2 贝 4 3.6.2钢条一般为生产厂家配套生产的产品，应按厂家提供的规格尺寸选用。 3.7保温层 3.7.1图集中详图之保温与非保温作法未对应绘出，为简化图纸，各种瓦（板）详图按无保温层绘制（仅彩钢压型夹芯板为有保温层），当具体工程选用有保温层作法时，施工需在所示详图基础上按保温构造详图增加保温隔热材料和增加天沟保温作法。3.7.2《屋面构造简图》所示保温隔热材料可选有防潮贴面（如铝箔背衬）的岩棉卷毡、超细玻璃棉卷毡等。材质及厚度应按具体工程所在地区及建筑使用要求进行热工计算后确定，选用时注明材质和厚度3.8出屋面管道节点仅图示管道穿过屋面处的泛水构造，管道本身与屋面承重结构的关系均由具体工程解决。3.9防腐与油漆 3.9.1屋面隐蔽部位的木望板，木挂瓦条，木顺水条，以及外露部位的木樽条，木檬条、木望板、木封檐板等木料是否需要防腐、表面是否涂刷油漆及油漆颜色皆由具体工程决定。3.9.2钢樽条、钢挂瓦条、钢板檐沟、水斗、雨水管及天沟等钢配件、未做表面处理者应刷防锈漆，表面油漆颜色由具体工程确定4，屋面工程施工 4.1屋面工程施工必须严格遵守国家现行的有关设计，施工验收规范及标准，且应按各瓦（板）材生产厂家的产品说明及施工要求进行。4.2钢构件均按《钢结构工程施工质量验收规范》（GB50205-2001）进行制作、安装和验收。 4.3为便于检修屋面，宜设上屋面垂直钢梯做法由具体工程确定。4.4不同工程应根据耐火等级要求采取相应的附加措施，做法由具体工程决定。 5．本图集索引方法 5.1简图索引方法； 屋面编号（如PW3） 01J202-2 X X 5.2详图索引方法： 01J202-2 简图所在的页数（如6） 详图编号（如3） 详图所在的页数（如51） 6．本图集所注尺寸均以毫米为单位，7、本图集参编单位：拉法基屋面系统有限公司总说明 图集号：01J202-2 审核郁我序校对刘德爱设计邱第页S 屋面编号 PW1 PW1a PW1b 名称及简图 波形瓦屋面 （有望板、无保温层） 波形瓦屋面 （有望板，有保温层） 波形瓦屋面 （无板、无保温层） 构造做法 1、波形瓦 2.空铺防水卷材一层 3.木望板厚20 4.木条 5.钢条 1.波形瓦 2.空铺防水卷材一层 3.木望板厚20 4.木条间填保温层厚A 5.承托网 6.钢条 1.波形瓦 2.钢条 防水等级 用于防水等级 为Ⅲ级 用于防水等级 为Ⅱ级 用于防水等级 为区级 屋面编号 PW2 PW2a PW3 注：1．保温层材质及厚度A按需要由具体工程确定，彩钢压形板保温构造做法按厂家要求进行，2.承托网可选：直径为@1.5mm的不锈钢丝网；也可选用钢板网，厚1.5mm（须油漆）；亦可选用铝板网厚1.0mm。名称及简图 彩色混凝土瓦 （英红瓦）屋面 构造做法 1.彩色混凝土瓦（英红瓦） 2.木挂瓦条40×30（h） 有望板、无保温层）3.木顺水条25×1.2（h）@5004.千铺防水卷材一层 5.木望板厚20 6.木条 7.钢条 彩色混凝土瓦 （英红瓦）屋面 （有望板、有保温层） 水泥机平瓦屋面 1.彩色混凝土瓦（英红瓦） 2.木挂瓦条40×30（h） 3.木顺水条25×12（n)@500 4.千铺防水卷材--层 5.木望板厚20 6.木条间填保温层厚A 7.承托网 8.钢条 1.水泥机平瓦 2.木挂瓦条30×25（h） （有望板、无保温层） 3.木顺水条25×12（h）@500 4.干铺防水卷材一层 5.木望板厚20 6.木条 7.钢条 屋面构造简图 审核卸九学校对之惠爱设计异管车图集号 页 表2- 防水等级 用于防水等级 为Ⅱ级 用于防水等级 为Ⅱ级 用于防水等级 为Ⅱ级 01J202-2 6
