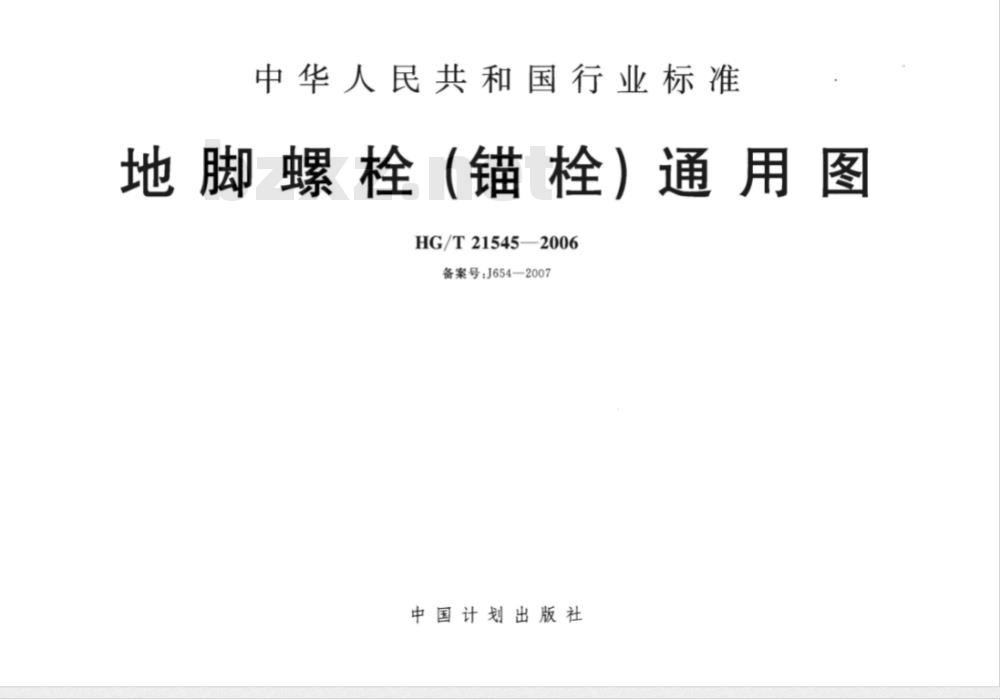

【HG/T 21545-2006】 地脚螺栓(锚栓)通用图

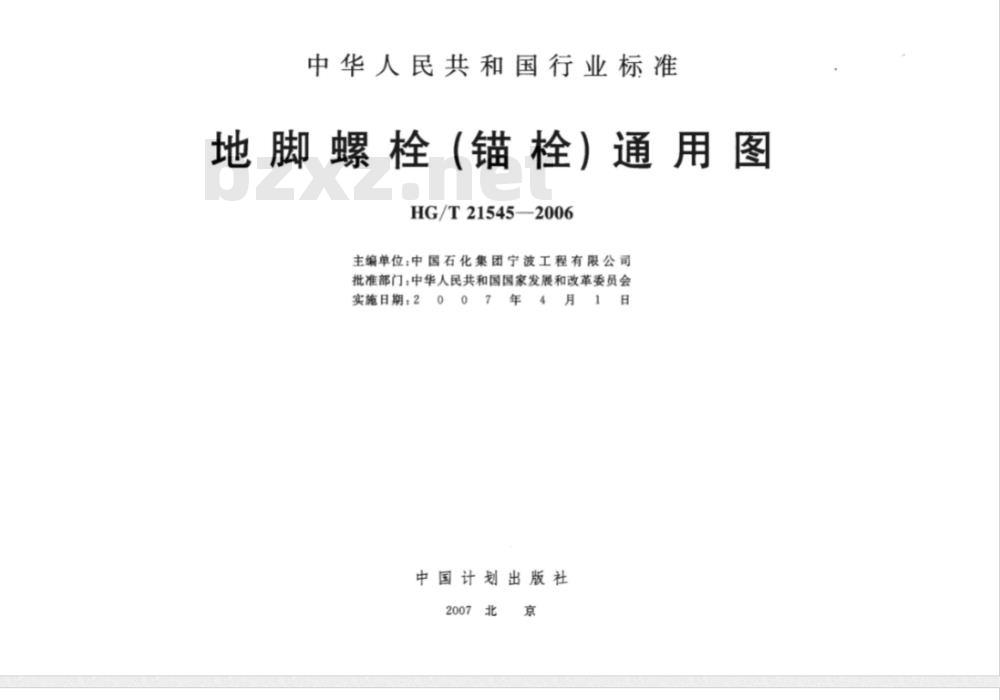

中华人民共和国行业标准
地脚螺栓（锚栓）通用图

标准编号：HG/T 21545—2006
备案号：J654—2007
批准部门：中华人民共和国国家发展和改革委员会
主编单位：中国石化集团宁波工程有限公司
参编单位：中国寰球工程公司
实施日期：2007年4月1日
中国计划出版社

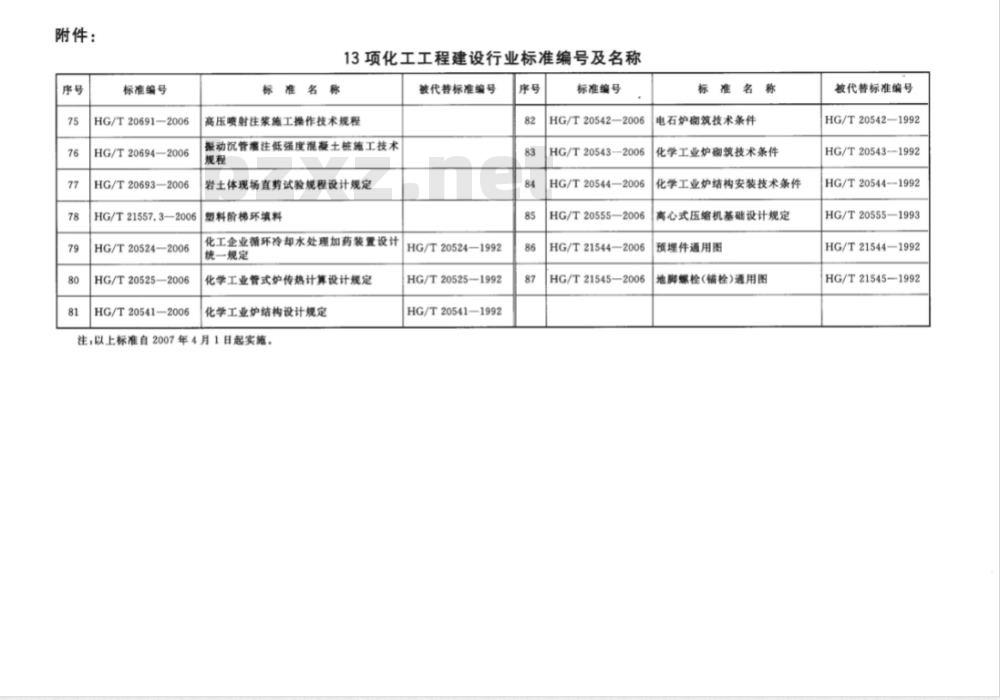

附件：13项化工工程建设行业标准编号及名称被代替标准汇总表
1. HG/T 20691—2006 高压喷射注浆施工操作技术规程 (被代替标准：HG/T 20524—1992)
2. HG/T 20694—2006 低强度混凝土桩施工技术规程 (被代替标准：HG/T 20525—1992)
3. HG/T 20693—2006 岩土体现场直剪试验规程 (被代替标准：HG/T 20541—1992)
4. HG/T 21557.3—2006 设计规定塑料阶梯环填料
5. HG/T 20524—2006 化工企业循环冷却水处理加药装置设计统一规定
6. HG/T 20525—2006 化学工业管式炉传热计算设计规定
7. HG/T 20541—2006 化学工业炉结构设计规定
8. HG/T 20542—2006 电石炉砌筑技术条件 (被代替标准：HG/T 20542—1992)
9. HG/T 20543—2006 化学工业炉筑技术条件 (被代替标准：HG/T 20543—1992)
10. HG/T 20544—2006 化学工业炉结构安装技术条件 (被代替标准：HG/T 20544—1992)
11. HG/T 20555—2006 离心式压缩机基础设计规定 (被代替标准：HG/T 20555—1993)
12. HG/T 21544—2006 预埋件通用图 (被代替标准：HG/T 21544—1992)
13. HG/T 21545—2006 地脚螺栓(锚栓)通用图 (被代替标准：HG/T 21545—1992)
注：以上标准自2007年4月1日起实施。

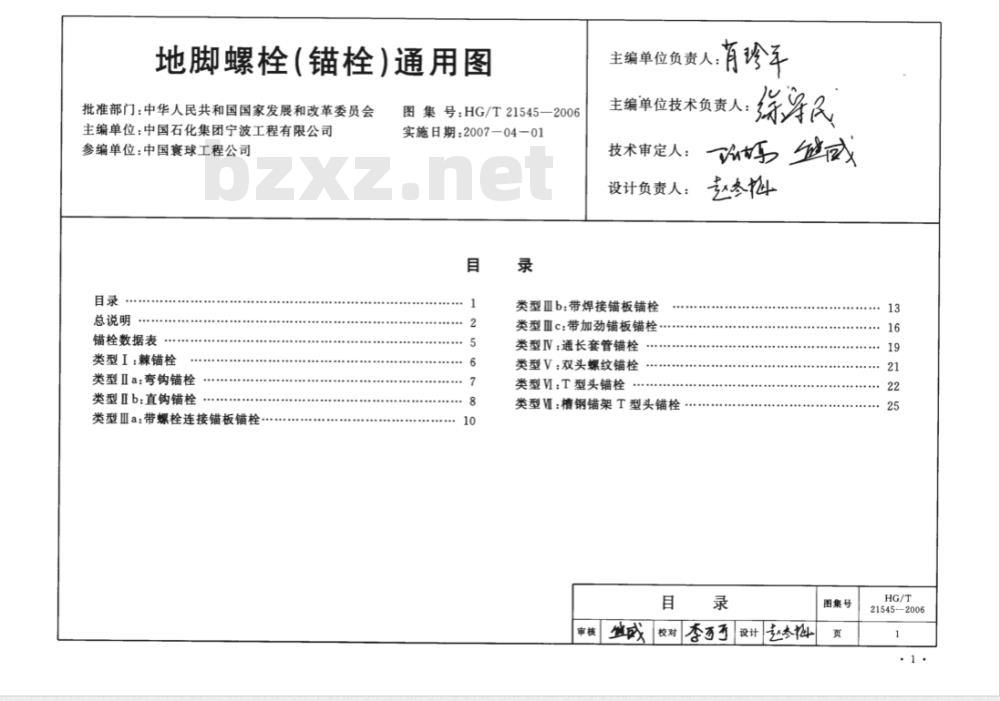

目录
1. 总说明
2. 锚栓数据表
- 类型I：棘锚栓
- 类型Ⅱa：弯钩锚栓
- 类型Ⅱb：直钩锚栓
- 类型Ⅲa：带螺栓连接锚板锚栓
- 类型Ⅲb：带焊接锚板锚栓
- 类型Ⅲc：带加劲锚板锚栓
- 类型IV：通长套管锚栓
- 类型V：双头螺纹锚栓
- 类型V：T型头铺栓
- 类型VI：槽钢锚架T型头锚栓

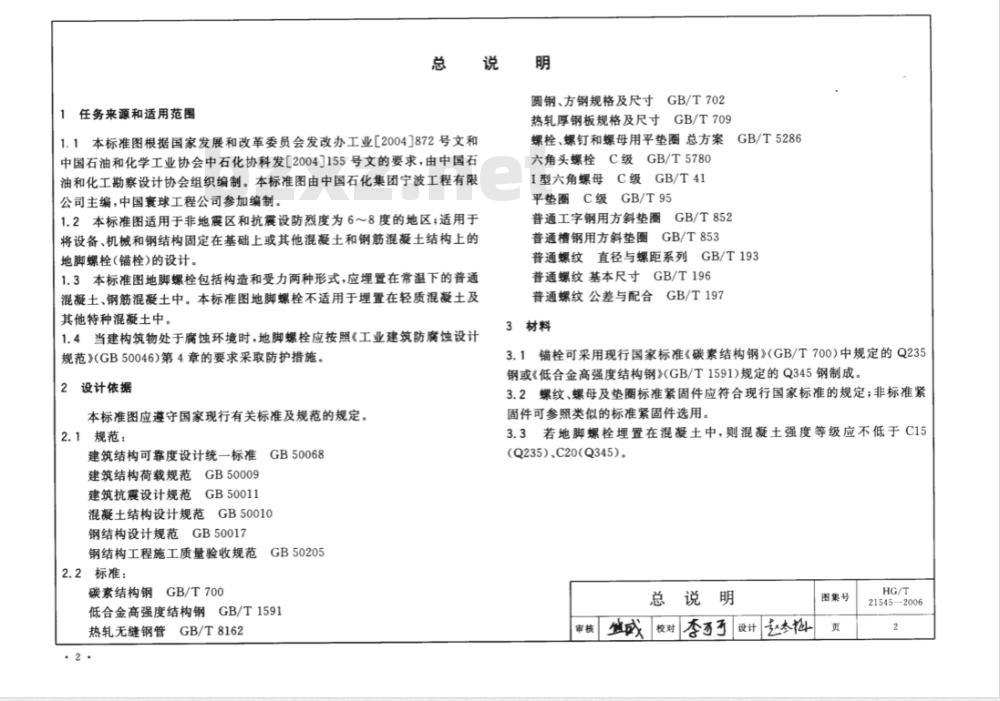

1 任务来源和适用范围
1.1 本标准图根据国家发展和改革委员会发改办工业[2004]872号文和中国石油和化学工业协会中石化协科发[2004]155号文的要求，由中国石油和化工勘察设计协会组织编制。本标准图由中国石化集团宁波工程有限公司主编，中国寰球工程公司参加编制。
1.2 本标准图适用于非地震区和抗震设防烈度为6～8度的地区；适用于将设备、机械和钢结构固定在基础上或其他混凝土和钢筋混凝土结构上的地脚螺栓(锚栓)的设计。
1.3 本标准图地脚螺栓包括构造和受力两种形式，应埋置在常温下的普通混凝土、钢筋混凝土中。本标准图地脚螺栓不适用于埋置在轻质混凝土及其他特种混凝土中。
1.4 当建构筑物处于腐蚀环境时，地脚螺栓应按照《工业建筑防腐蚀设计规范》(GB50046)第4章的要求采取防护措施。

2 设计依据
2.1 规范：
- GB50068 建筑结构可靠度设计统一标准
- GB50009 建筑结构荷载规范
- GB50011 建筑抗震设计规范
- GB50010 混凝土结构设计规范
- GB50017 钢结构设计规范
- GB50205 钢结构工程施工质量验收规范
2.2 标准：
- GB/T 700 碳素结构钢
- GB/T 1591 低合金高强度结构钢
- GB/T 8162 热轧无缝钢管
- GB/T 702 圆钢、方钢规格及尺寸
- GB/T 709 热轧厚钢板规格及尺寸
- GB/T 5780 六角头螺栓C级
- GB/T 41 六角螺母C级
- GB/T 95 平垫圈C级
- GB/T 852 普通工字钢用方斜垫圈
- GB/T 853 普通槽钢用方斜垫圈
- GB/T 5286 普通螺纹直径
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
