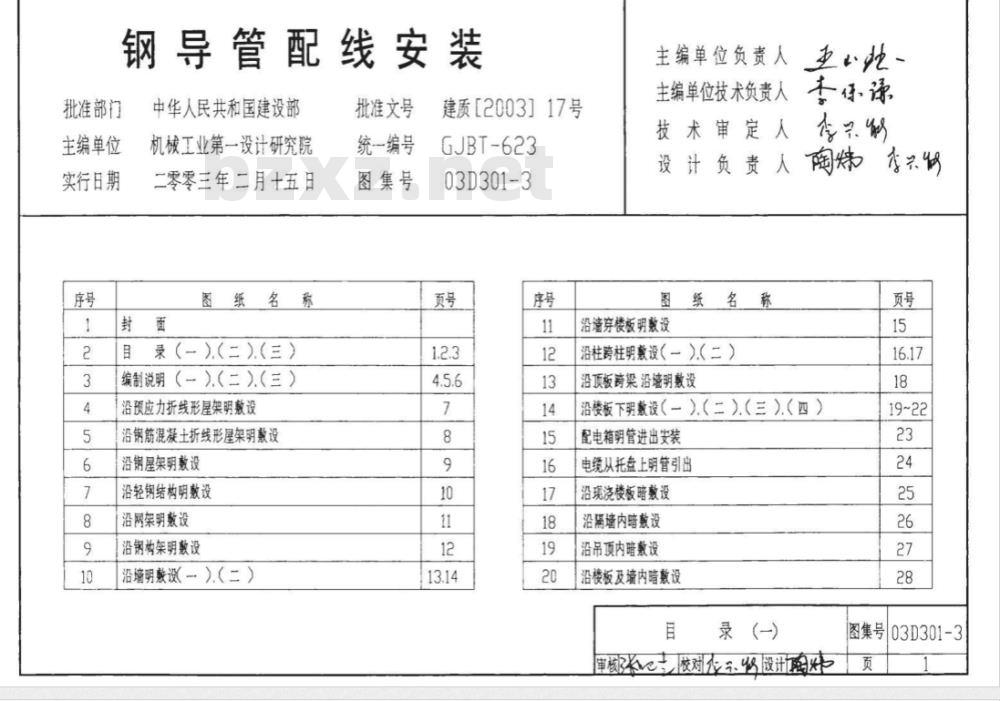

【03D301-3】 钢导管配线安装

钢导管配线安装
批准部门
主编单位
实行日期
中华人民共和国建设部
机械工业第一设计研究院
二零零三年二月十五日
图纸名称
目录 (- )(=)(三)
编制说明（一)（二)（三）
沿预应力折线形屋架明敷设
沿钢筋混凝土折线形屋架明敷设沿钢屋架明设
沿轻钢结构明敷设
沿网架明敷设
沿钢构架明设
沿墙明敷设—）（二）
批准文号
统一编号
图集号
建质[2003]】17号
GJBT-623
03D301-3
主编单位负责人
主编单位技术负责人
技术审定人
更心啦一
专保源
设计负责人
图纸名称
沿墙穿楼板明数设
沿柱跨柱明敷设（—）（二）
沿顶板畴梁沿墙明设
沿楼板下明敷设（一）（二）（三）（四）配电箱明管进出安装
电缆从托盘上明管引出
沿现浇楼板暗敷设
沿隔墙内暗敷设
沿吊项内暗敷设
沿楼板及墙内暗敷设
目录 (-)
审核校对衣设计图
图集号03D301-3

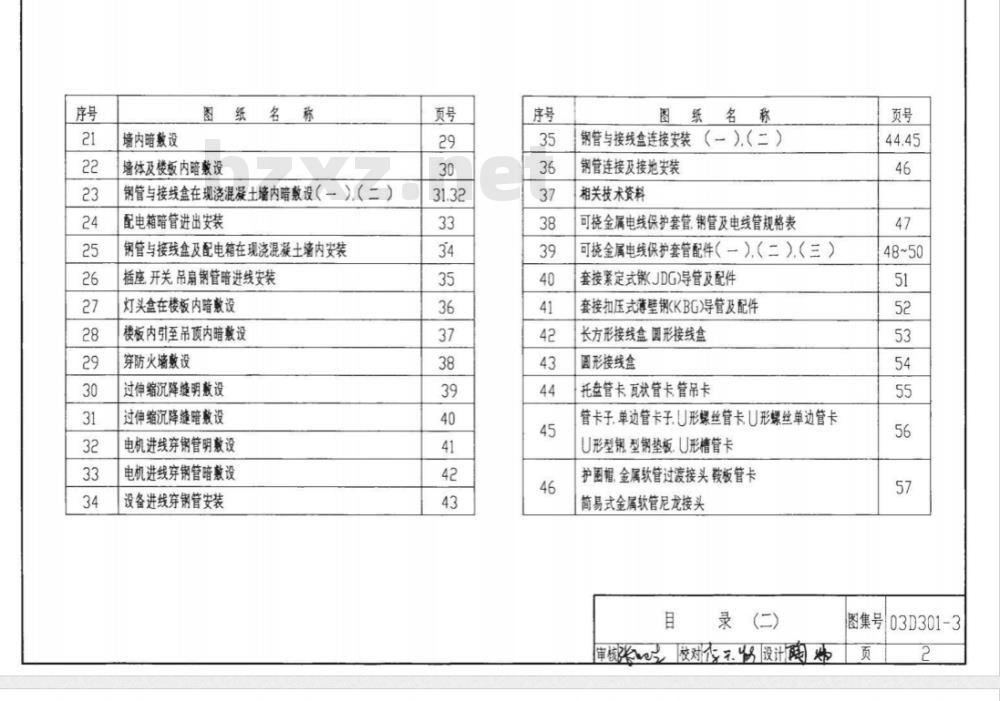

墙内暗敷设
图纸名称
增体及楼板内暗敷设
钢管与接线盒在现浇混凝土墙内暗敷设（一）（二）配电箱暗管进出安装
钢管与接线盒及配电箱在现浇混凝土墙内安装插座开关吊扇钢管暗进线安装
灯头盒在楼板内暗敷设
楼板内引至吊顶内暗敷设
穿防火墙敷设
过伸缩沉降缝明敷设
过伸缩沉降缝暗敷设
电机进线穿钢管明敷设
电机进线穿钢管暗敷设
设备进线穿钢管安装
图纸名称
钢管与接线盒连接安装（一）（二）钢管连接及接地安装
相关技术资料
可揽金属电线保护套管，铜管及电线管规格表可挠金属电线保护套管配件（一）（二）（三）套接紧定式(JDG)导管及配件
套接扣压式薄壁钢KBG）导管及配件长方形接线盒圆形接线盒
圆形接线盒
托盘管卡瓦状管卡管吊卡
管卡子.单边管卡子.U形燥丝管卡U形螺丝单边管卡U形型钢.型钢垫板.U形槽管卡
护圈帽.金属软管过渡接头鞍板管卡简易式金属软管尼龙接头
录 (二)
审核校对衣不设计陶始
图集号03D301-3
图纸名称

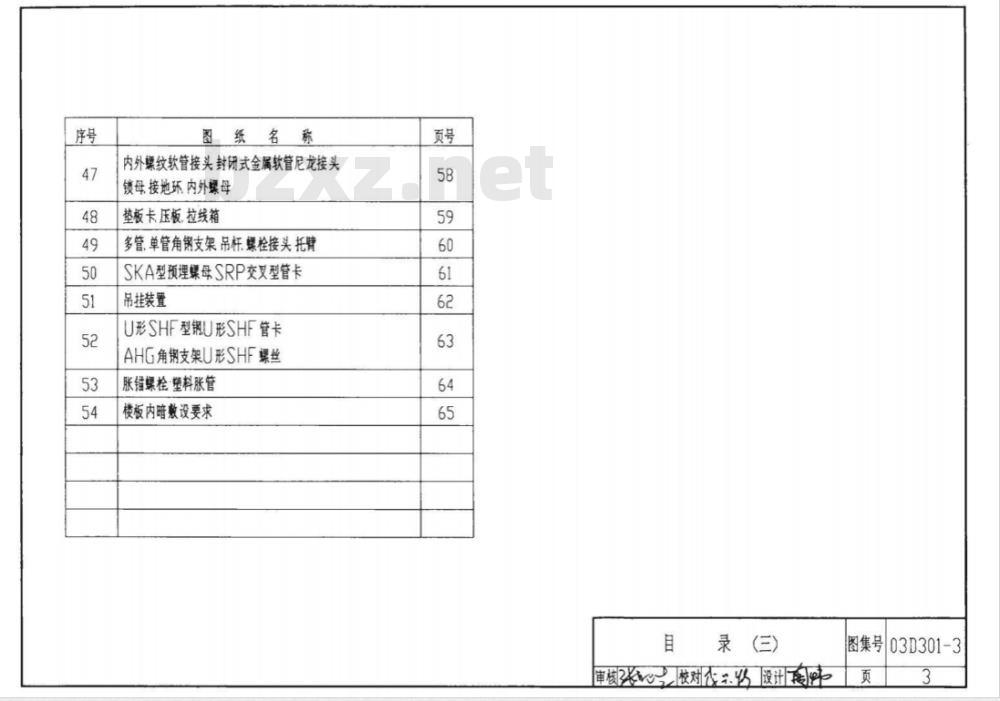

内外螺纹软管接头封闭式金属软管尼龙接头锁母接地环内外螺母
垫板卡压板.拉线箱
多管.单管角钢支架吊杆.螺栓接头托臂SKA型预埋媒母SRP交叉型管卡
吊挂装置
U形SHF型钢U形SHF管卡
AHG角钢支架U形SHF螺丝
胀锚螺栓塑料胀管
楼板内暗敷设要求
目录 (三)
审核校对设计
图集号
03D301-3

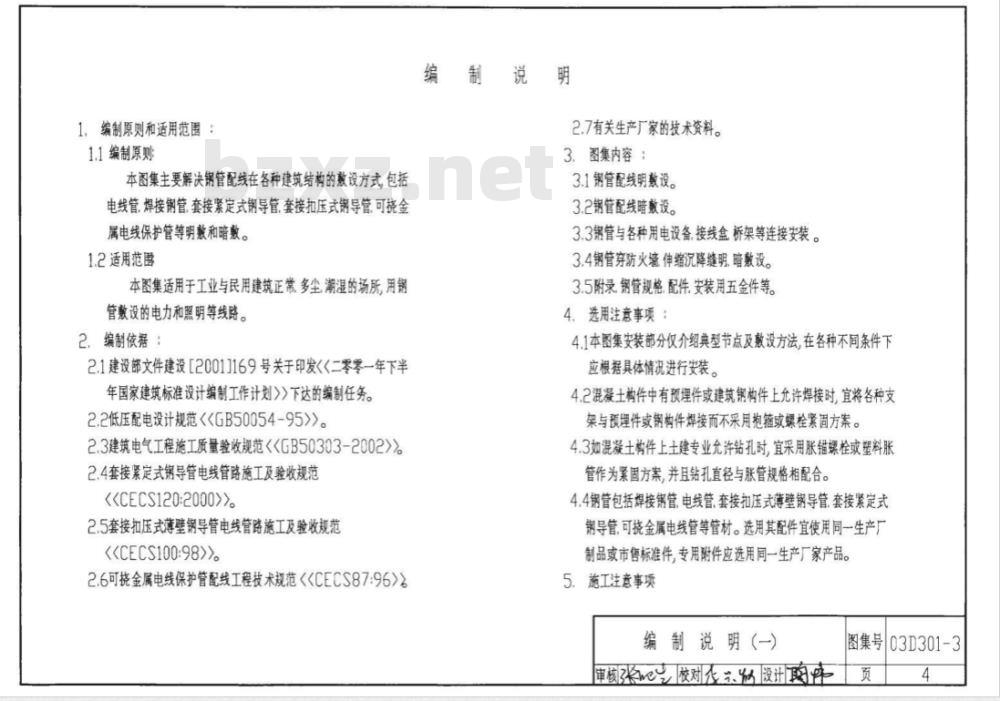

1.编制原则和适用范围：
1.1编制原则
本图集主要解决钢管配线在各种建筑结构的熬设方式包据电线管，焊接钢管，套接紧定式钢导管套接扣压式钢导管可挠金属电线保护管等明数和暗敷。
1.2适用范围
本图集适用于工业与民用建筑正常，多尘潮湿的场所，用钢管敷设的电力和照明等线路。
2.编制依据：
2.1建设部文件建设[2001J169号关于印发《二零零一年下半年国家建筑标准设计编制工作计划》》下达的编制任务。2.2低压配电设计规范<>
2.5套接扣压式薄壁钢导管电线管路施工及验收规范《>
2.6可挠金属电线保护管配线工程技术规范<》编制说明
2.7有关生产厂家的技术资料。
3.图集内容：
3.1钢管配线明敷设。
3.2钢管配线暗敷设。
3.3钢管与各种用电设备，接线盒桥架等连接安装。3.4钢管穿防火境伸缩沉降缝明，暗敷设。3.5附录钢管规格.配件.安装用五金件等。4.选用注意事项：
4.1本图集安装部分仅介绍典型节点及敷设方法，在各种不同条件下应根据具体情况进行安装。
4.2混凝土构件中有预埋件或建筑钢构件上允许焊接时，宜将各种支架与预理件或钢构件焊接而不采用抱箱或螺栓紧固方案。4.3如混凝土构件上土建专业允许钻孔时，宜采用胀锚螺栓或塑料胀管作为紧固方案，并且钻孔直径与胀管规格相配合。4.4钢管包括焊接锅管，电线管，套接扣压式薄壁钢导管套接紧定式钢导管，可挠金属电线管等管材。选用其配件宜使用同一生产厂制品或市售标准件，专用附件应选用同一生产厂家产品。5.施工注意事项
编制说明（一）
图集号03D301-3
审核校对衣必设计购伟页

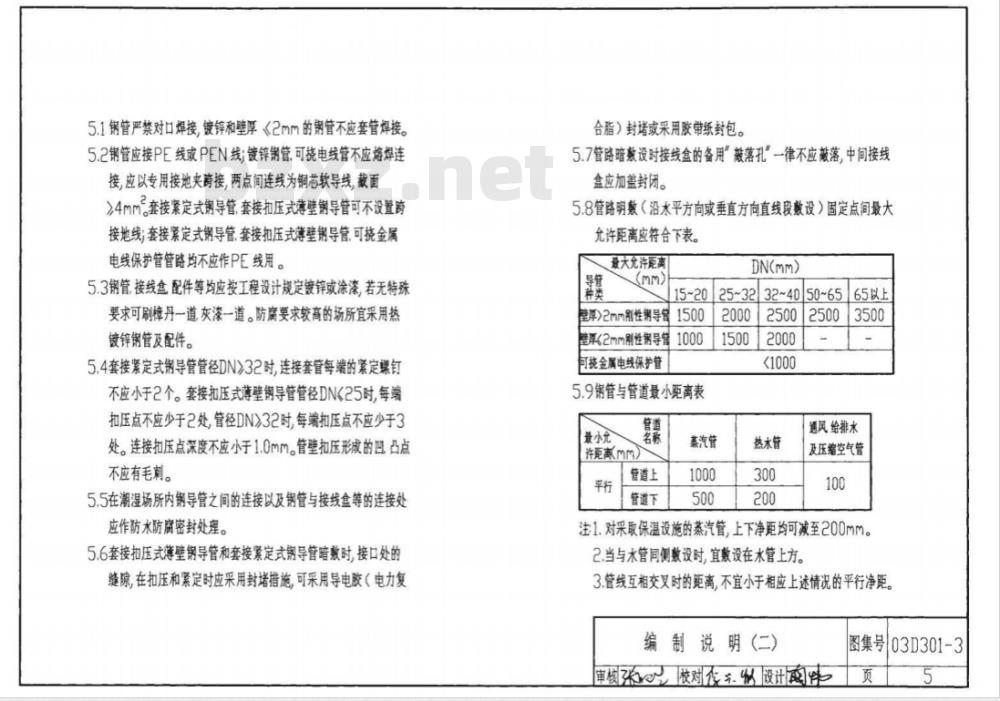

5.1钢管严禁对口焊接，镀锌和壁厚《2mm的钢管不应套管焊接。5.2钢管应接PE线或PEN线：镀锌钢管.可挑电线管不应炼焊连接，应以专用接地夹离接，两点间连线为铜芯软导线，截面》4mm。套接紧定式钢导管，套接扣压式薄壁钢导管可不设置跨接地线：套接紧定式钢导管，套接扣压式薄壁钢导管可挠金属电线保护管管路均不应作PE线用。5.3钢管，接线盒配件等均应按工程设计规定镀锌或涂，若无特殊要求可刷樟丹一道灰漆一道。防腐要求较高的场所宜采用热镀锌钢管及配件。
5.4套接紧定式钢导管管径DN>32时，连接套管每端的紧定媒钉不应小于2个。套接扣压式薄壁钢导管管径DN<25时，每端扣压点不应少于2处，管径DN>32时，每端扣压点不应少于3处。连接扣压点深度不应小于1.0mm。管壁扣压形成的凹凸点不应有毛刺。
5.5在潮湿场所内钢导管之间的连接以及钢管与接线盒等的连接处应作防水防腐密封处理。
5.6套接扣压式薄壁锅导管和套接紧定式钢导管暗敷时，接口处的缝隙，在扣压和紧定时应采用封堵措施，可采用导电胶（电力复合脂）封堵或采用胶带纸封包。5.7管路暗熬设时接线盒的备用”散落孔”一律不应敲落，中间接线盒应加盖封闭。
5.8管路明款（沿水平方向或垂直方向直线段数设）固定点间最大允许距离应符合下表。
最大允许距离
壁厚>2mm刷性钢导管
壁承<2mm刷性例导管
可挽金属电线保护管
5.9锅管与管道最小距离表
最小元
许距商mm
管道上
管道下
蒸汽管
热水管
65以上
通风给排水
及压缩空气管
注1.对采取保温设施的蒸汽管，上下净距均可减至200mm。2.当与水管同侧款设时，宜敷设在水管上方。3.管线互相交叉时的距离，不宜小于相应上述情况的平行净距编制说明(二)
审核彩校对夜必设计商件
图集号03D301-3
5.10管路超过下列长度时，应加装接线盒（箱），其位置应便于穿线(1)管子长度超过30m无弯曲时）②管子长度超过20m有一个弯曲时③>管子长度超过15m有二个弯曲时(4)管子长度超过8m有三个弯曲时5.11多管排列吊杆敷设时，应校验土建结构和吊杆教荷。5.12施工中应遵照国家现行规范标准，规程进行工程中使用的管材应符合国家技术标准，并有生产许可证和产品合格证，材质检验证。
6．其它
6.1图集中采用电气销管符合（GB/T14823.1-1993）《《电气安装用导管特殊要求》》。采用的低压流体输送用焊接钢管（GB3091-2001)简称钢管，普通碳素钢电线套管（GB3640-1988）简称电线管。
6.2图中设备表型号及规格栏中：L：等边角钢-：扁钢
6.3零配件材料除注明外通常用Q235-A钢制造6.4图集中所有螺钉螺栓等紧固件均应采用镀锌标准件，各种现场制做的金属支架及钢构件应除锈，刷樟丹一道，灰漆一道。6.5图集中未注明单位均为mm。
6.6本图集使用焊接符号如下
CKA现场施焊
GKA现场沿工件周围施焊
现场弧面间施焊
所有焊缝均为连续焊，焊缝高度K均为最薄件之厚度。6.7本图集编制过程中得到了中国机械工业第一安装工程公司等单位的大力支持，在此表示感谢
编制说明（三）
图集号|03D301-3
审核校对衣必设计商
I沿屋架下弦侧款设
II沿屋架下弦侧敷设
III沿屋架下弦侧数设
当作照明配管时左图中尺
寸C约为80，应使钢管引
入接线盒时不必弯曲，详见
常用灯具安装\D702-2
《250
IV沿屋架下弦侧敷设
U形螺丝管卡
U形槽管卡
U形型钢
型钢垫板
屋架下弦尺寸
95G415
200220
型号及规格
见工程设计图
与管子配合
角制支架
角钢支架
M10 (=2A+B+80
M10(=A+2B+80
与管子配合
沿预应力折线形屋架明敷设
m页次
审核张心校对衣以设计
60.63现场自制
图集号
03D301-3
I沿屋架下弦侧敷设
II沿屋架下弦侧数设
III沿屋架下弦侧设
IV沿屋架下弦侧敷设
当作照明配管时左图中尺
寸C约为80，应使钢管引
入接线盒时不必弯曲，详见
“常用灯具安装'D702-2。
95G314钢筋混凝+折线形屋架外形图编号名称
弯钩螺钉
U形螺丝管卡
双头燥栓
角锅支架
13支架
U形槽管卡
15套管
16U形型钢
18垫板
19型钢垫板
型号及规格
见工程设计图
-40X4=40
与管子配合
L40X4(=10D
M10X260
L40X4(=60-100
与管子配合
预留孔
m页发
沿钢筋混凝土折线形屋架明敷设审核张心校对衣然设计商
长度现场定
现场自制
现场自制
长度现场定
长度现场定
现场自制
图集号
03D301-3
I沿屋架下弦侧敷设
44(53)
III沿屋架下弦倒敷设
II沿屋架下弦侧敷设
1.本图采用虎口夹安装方式适用于管径为DN15~DN25垂直与水平安装方式只能任选一种。2.虎口夹括号内尺寸为加高型，适用于加厚型型钢。o
97G511钢屋架外形图
型号及规格
见工程设计圈
U形丝管卡
U形槽管卡
U形型钢
型锅垫板
13螺母
16虎口来（含管夹）
与管子配合
L30X4~40X4
与管子配合
沿钢屋架明敷设
审核粥校对在必设计图
长度现场定
现场自制
长度现场定
图集号03D301-3
冲带舌形孔
零件8
[沿轻钢结构锅梁吊杆数设
1.支撑件材质为镀锌钢板，厚度2mm。2.支撑件容许静教荷20kg。
III沿钢柱支架敏设
II沿钢柱支架数设
编号名称
HKI吊具
U形型钢
U形槽管卡
型钢垫板
支撑件
13U形型钢
型号及规格
见工程设计图
特殊要求可定制
与管子配合
轻钢结构外形图
M10{=A+2B+60
[=W-25
沿轻钢结构明敷设
图集号
03D301-3
审核校对依的设计图中页
网架节点球
网架节点球
I沿网架支撑杆件敷设
网架节点璃
预留08支持杆洞
II沿钢网架节构节点球敷设
HII沿钢网架节构节点球敷设
零件3wwW.bzxz.Net
型螺母
网架外形图
1.II图中U形型钢除采用节点甲-所示厚型钢垫板固定外亦可采用节点甲-2所示型钢螺母与型钢垫块组合固定。
2.1安装方式适用于DN<20的配管。3.吊挂钢带每卷20m，材质为镀锌钢板。4.II图中U形型钢除采用吊杆螺纹与节点球连接时，需土建专业预留，也可采用II图所示采用管束吊挂方案但均需向土建专业提出荷教大小。5.L尺寸详见施工注意事项5.8条管路明敷固定点间最大允许距离表。
6.网架上有马道时，钢管采用管卡沿马道设。编号名称
U形精管卡
吊挂锅带
SRP交叉型管卡
型垫板
U形型钢
半圆头燥钉
型号及规格
见工程设计图
与管子配合
m页次
沿网架明敷设
审核长校对在以没计陶
235663
图集号03D301-3
