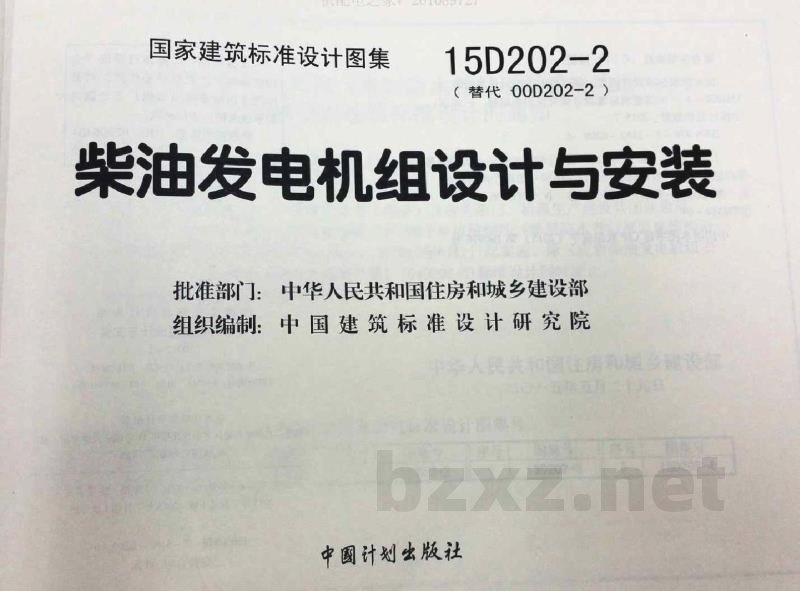

标准简介/下载国家建筑标准设计图集 15D202-2
（替代 00D202-2）
柴油发电机组设计与安装
| 批准部门： | 中华人民共和国住房和城乡建设部 |
| 组织编制： | 中国建筑标准设计研究院 |
中国计划出版社

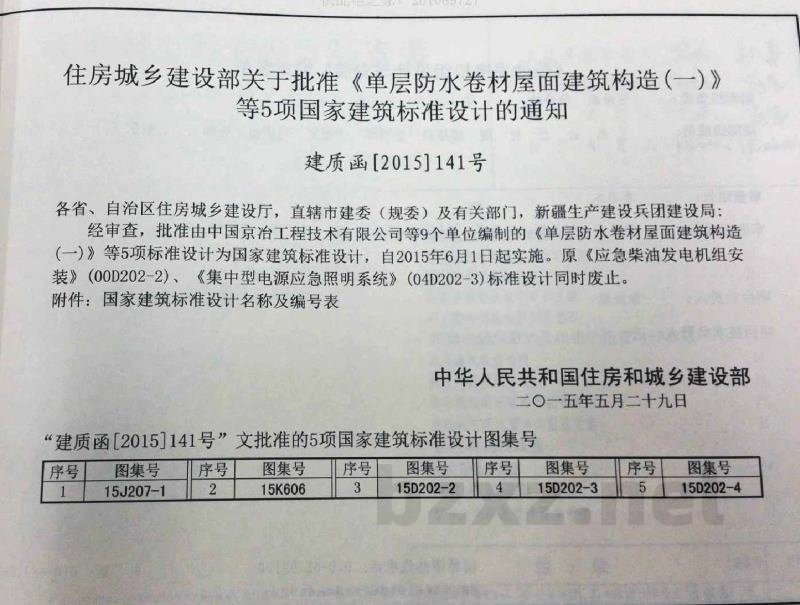

住房城乡建设部关于批准《单层防水卷材屋面建筑构造(一)》等5项国家建筑标准设计的通知
建质函[2015]141号
各省、自治区住房城乡建设厅，直辖市建委（规委）及有关部门，新疆生产建设兵团建设局：
经审查，批准由中国京冶工程技术有限公司等9个单位编制的《单层防水卷材屋面建筑构造(一)》等5项标准设计为国家建筑标准设计，自2015年6月1日起实施。原《应急柴油发电机组安装》（00D202-2）、《集中型电源应急照明系统》（04D202-3）标准设计同时废止。
附件：国家建筑标准设计名称及编号表
中华人民共和国住房和城乡建设部
二〇一五年五月二十九日
"建质函[2015]141号"文批准的5项国家建筑标准设计图集号
| 序号 | 图集号 | 序号 | 图集号 | 序号 | 图集号 | 序号 | 图集号 | 序号 | 图集号 |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 15J207-1 | 2 | 15K606 | 3 | 15D202-2 | 4 | 15D202-3 | 5 | 15D202-4 |

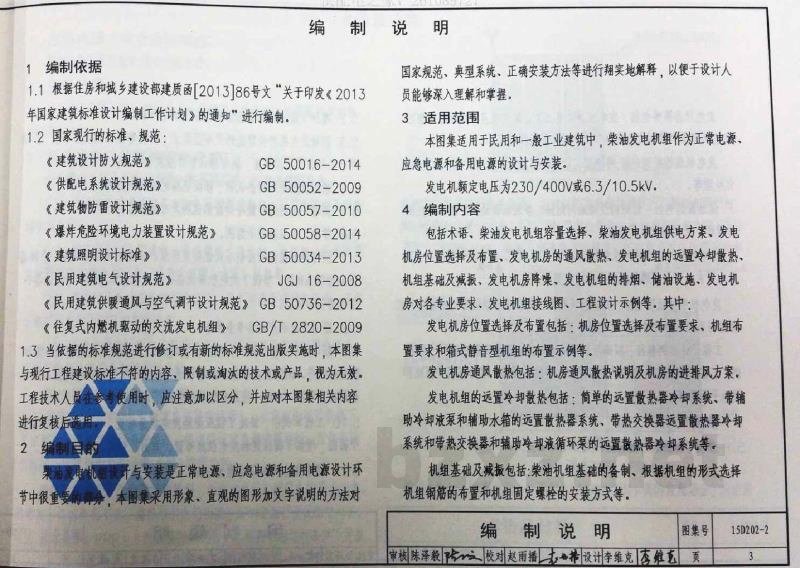

编 制 说 明
1 编制依据
1.1 根据住房和城乡建设部建质函[2013]86号文“关于印发《2013年国家标准设计编制工作计划》的通知”进行编制。
1.2 国家现行的标准、规范：
| 《建筑设计防火规范》 | GB 50016-2014 |
| 《供配电系统设计规范》 | GB 50052-2009 |
| 《建筑物防雷设计规范》 | GB 50057-2010 |
| 《爆炸危险环境电力装置设计规范》 | GB 50058-2014 |
| 《建筑照明设计标准》 | GB 50034-2013 |
| 《民用建筑电气设计规范》 | JGJ 16-2008 |
| 《民用建筑供暖通风与空气调节设计规范》 | GB 50736-2012 |
| 《往复式内燃机驱动的同步发电机组》 | GB/T 2820-2009 |
1.3 当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术及产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
2 编制目的
柴油发电机组设计与安装是正常电源、应急电源和备用电源设计环节中重要的部分，本图集采用形象、直观的图形加文字说明的方法对国家规范、典型系统、正确安装方法等进行翔实地解释，以便于设计人员能够深入理解和掌握。
3 适用范围
本图集适用于民用和一般工业建筑中，柴油发电机组作为正常电源、应急电源和备用电源的设计与安装。
发电机额定电压为230/400V或6.3/10.5kV。
4 编制内容
包括术语、柴油发电机组容量选择、柴油发电机组供电方案、发电机房位置选择及布置、发电机房的通风散热、发电机组的远置冷却散热、机组基础及减振、发电机房降噪、发电机组的排烟、储油设施、发电机房对各专业要求、发电机组接线图、工程设计示例等。其中：
发电机房位置选择及布置包括：机房位置选择及布置要求，机组布置要求和箱式静音型机组的布置示例等。
发电机通风散热包括：机房通风散热说明及机房的进排风方案。
发电机组的远置冷却散热包括：简单的远置散热器冷却系统、带辅助冷却液泵和辅助水箱的远置散热器系统、带热交换器远置散热器冷却系统和带热交换器和辅助冷却液循环泵的远置散热器冷却系统等。
机组基础及减振包括：柴油发电机组基础的各制，根据机组的形式选择机组钢架的布置和机组固定螺栓的安装方式等。
| 编 制 说 明 | 图集号 | 15D202-2 | |||
| 审核：陈泽毅 | 校对：赵雨播 | 设计：李维克、高继飞 | 页 3 | ||
