【国家标准(GB)】 汽车安全玻璃的尺寸、形状及外观

GB/T17340-1998

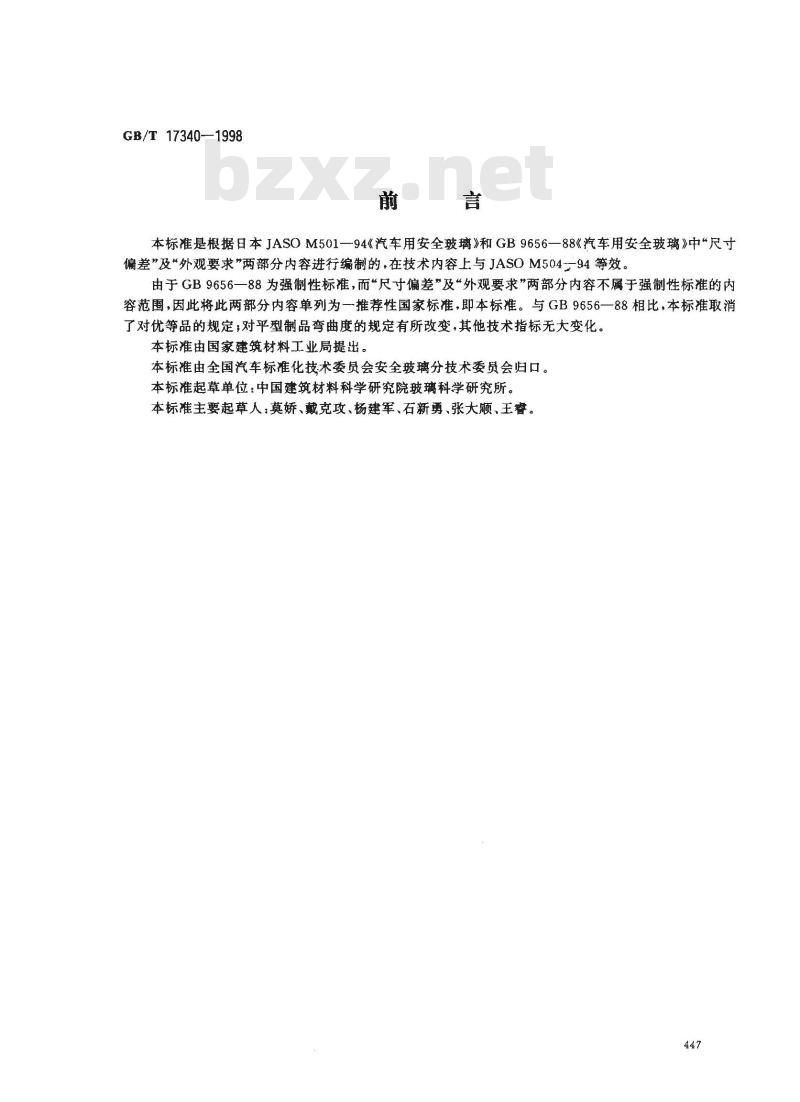

本标准是根据日本JASOM501一94《汽车用安全玻璃》和GB9656—88《汽车用安全玻璃》中“尺寸偏差”及“外观要求”两部分内容进行编制的，在技术内容上与JASOM504一94等效。由于GB9656一88为强制性标准，而“尺寸偏差”及“外观要求”两部分内容不属于强制性标准的内容范围，因此将此两部分内容单列为一推荐性国家标准，即本标准。与GB9656一88相比，本标准取消了对优等品的规定，对平型制品弯曲度的规定有所改变，其他技术指标无大变化。本标准由国家建筑材料工业局提出。本标准由全国汽车标准化技术委员会安全玻璃分技术委员会归口。本标准起草单位：中国建筑材料科学研究院玻璃科学研究所。本标主要起草人：莫娇、戴克攻、杨建军、石新勇、张大顺、王睿。447

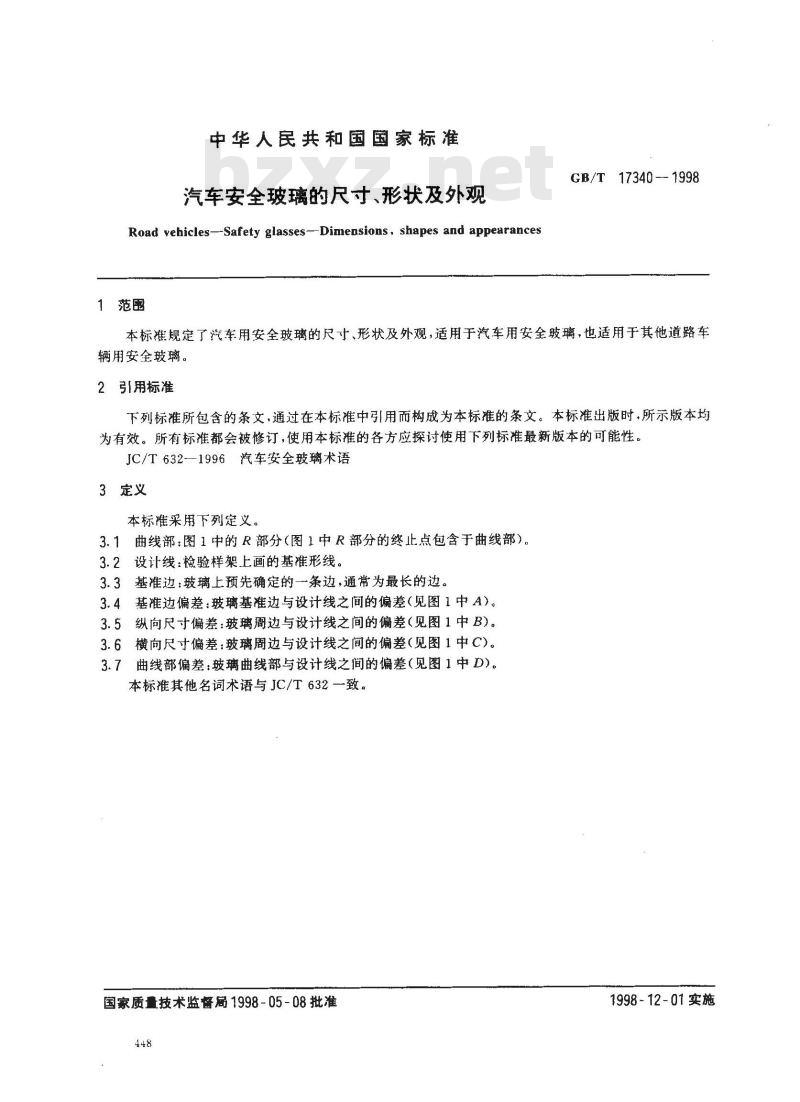

中华人民共和国国家标准
汽车安全玻璃的尺寸、形状及外观Road vehicles--Safety glasses--Dimeasions, shapes and appearances1范围
GB/T17340--1998
本标准规定了汽车用安全玻璃的尺寸、形状及外观，适用于汽车用安全玻璃，也适用于其他道路车辆用安全玻璃。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JC/T632-1996汽车安全玻璃术语3定义
本标准采用下列定义。

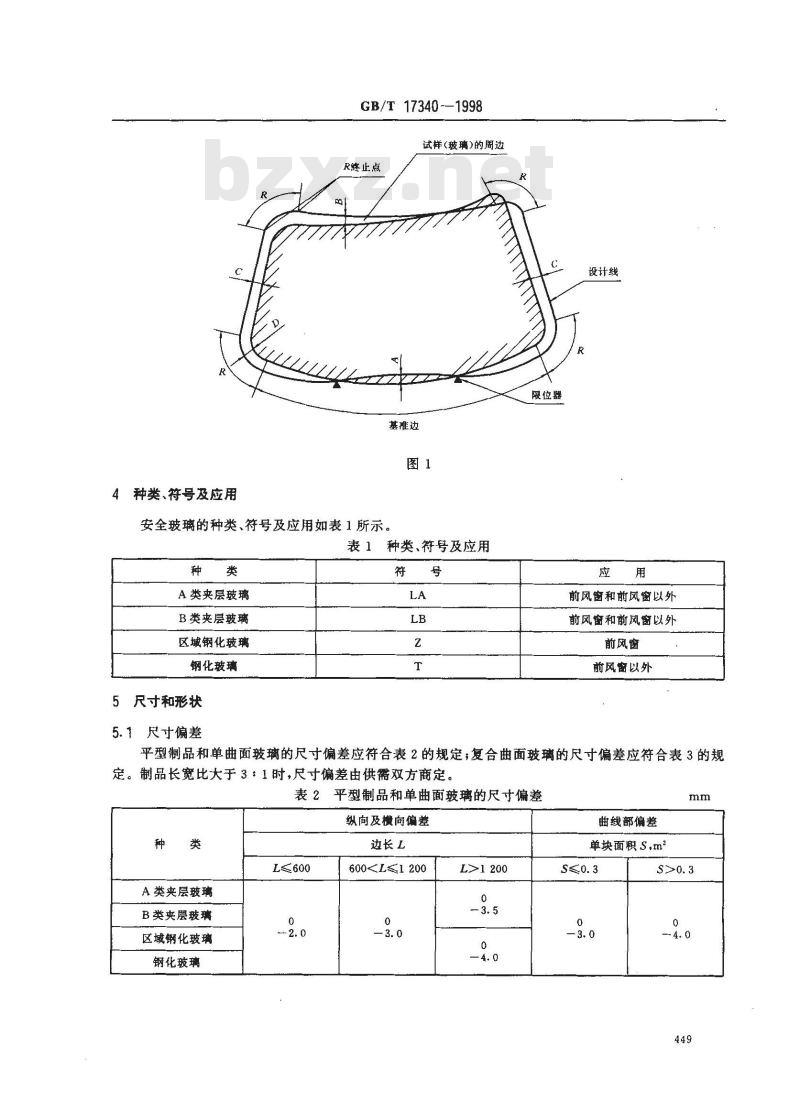

3.1曲线部：图1中的R部分（图1中R部分的终止点包含于曲线部）。3.2设计线：检验样架上画的基准形线。3.3基准边：玻璃上预先确定的一条边，通常为最长的边。3.4基准边偏差：玻璃基准边与设计线之间的偏差（见图1中A）。3.5纵向尺寸偏差：玻璃周边与设计线之间的偏差（见图1中B)。3.6横向尺寸偏差：玻璃周边与设计线之间的偏差（见图1中C）。3.7曲线部偏差：玻璃曲线部与设计线之间的偏差（见图1中D)。本标准其他名词术语与JC/T632一致。国家质量技术监督局1998-05-08批准448
1998-12-01实施
4种类、符号及应用
GB/T 17340-—1998
试样(玻璃)的周边
R终止点
基准边
安全玻璃的种类、符号及应用如表1所示。表1种类、符号及应用
A类夹层玻璃
B类夹层玻璃
区域钢化玻璃
钢化玻璃
5尺寸和形状
5.1尺寸偏差
限位器
设计线
前风窗和前风窗以外
前风窗和前风窗以外
前风窗
前风以外
平型制品和单曲面玻璃的尺寸偏差应符合表2的规定；复合曲面玻璃的尺寸偏差应符合表3的规定。制品长宽比大于3：1时，尺寸偏差由供需双方商定表2平型制品和单曲面玻璃的尺寸偏差纵向及横向偏差
A类夹层玻璃
B类夹层玻璃
区域钢化玻璃
钢化玻璃
L≤600
600L>1200
曲线部偏差
单块面积 S,m2
A类夹层玻璃
B类夹层玻璃
区域钢化玻璃
钢化玻璃
GB/T 17340—1998

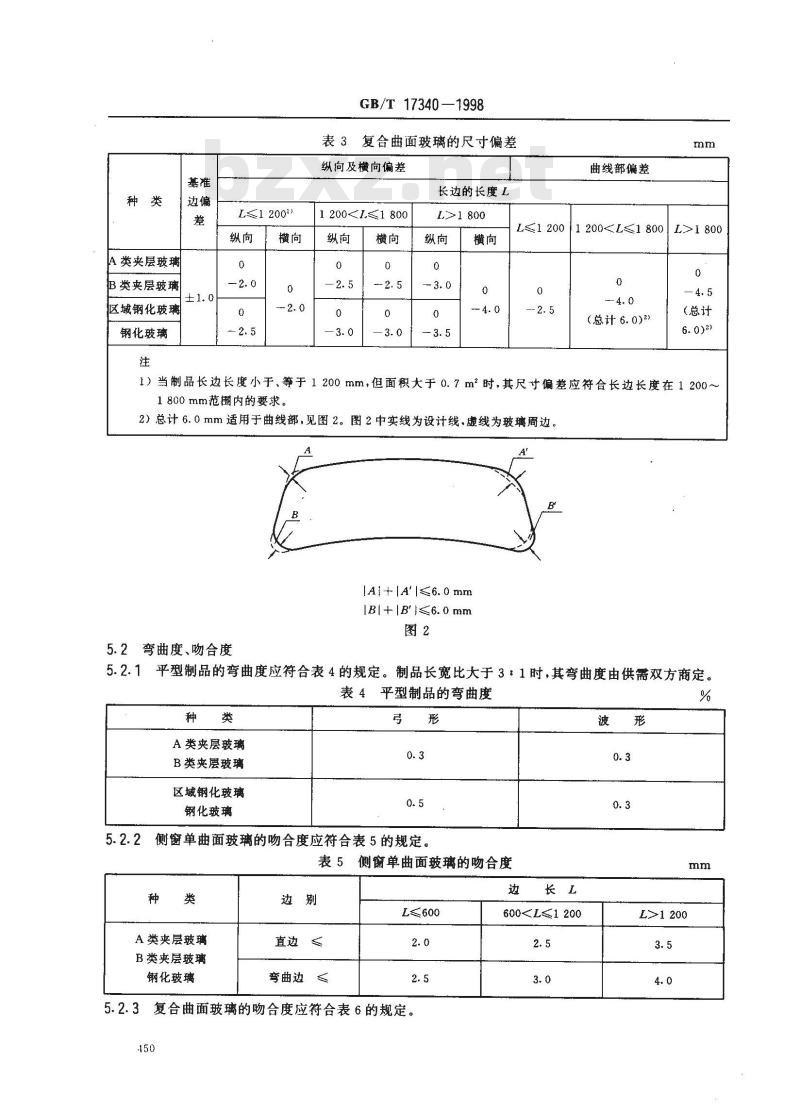

表3复合曲面玻璃的尺寸偏差
纵向及横向偏差
长边的长度L
1 200<≤1 800
L>1800
曲线部偏差
L≤1 200 1 200(总计6.0)2)
L>1800
（总计
1）当制品长边长度小于、等于1200mm，但面积大于0.7m2时，其尺寸偏差应符合长边长度在1200~1800mm范围内的要求。
2）总计6.0mm适用于曲线部，见图2。图2中实线为设计线，虚线为玻璃周边。A
1A1+|A'[<6. 0 mm
IBI+IB'/≤6. 0 mm
5.2弯曲度、吻合度
5.2.1平型制品的弯曲度应符合表4的规定。制品长宽比大于3：1时，其弯曲度由供需双方商定。表4平型制品的弯曲度
A类夹层玻璃
B类夹层玻璃
区域钢化玻璃
钢化玻璃
侧窗单曲面玻璃的吻合度应符合表5的规定，表5侧窗单曲面玻璃的吻合度
A类夹层玻璃
B类夹层玻璃
钢化玻璃
弯曲边《
L≤600
5.2、3复合曲面玻璃的吻合度应符合表6的规定。450
600L>1200
A类夹层玻璃
B类夹层玻璃
区城钢化玻璃
钢化玻璃
GB/T 17340—1998

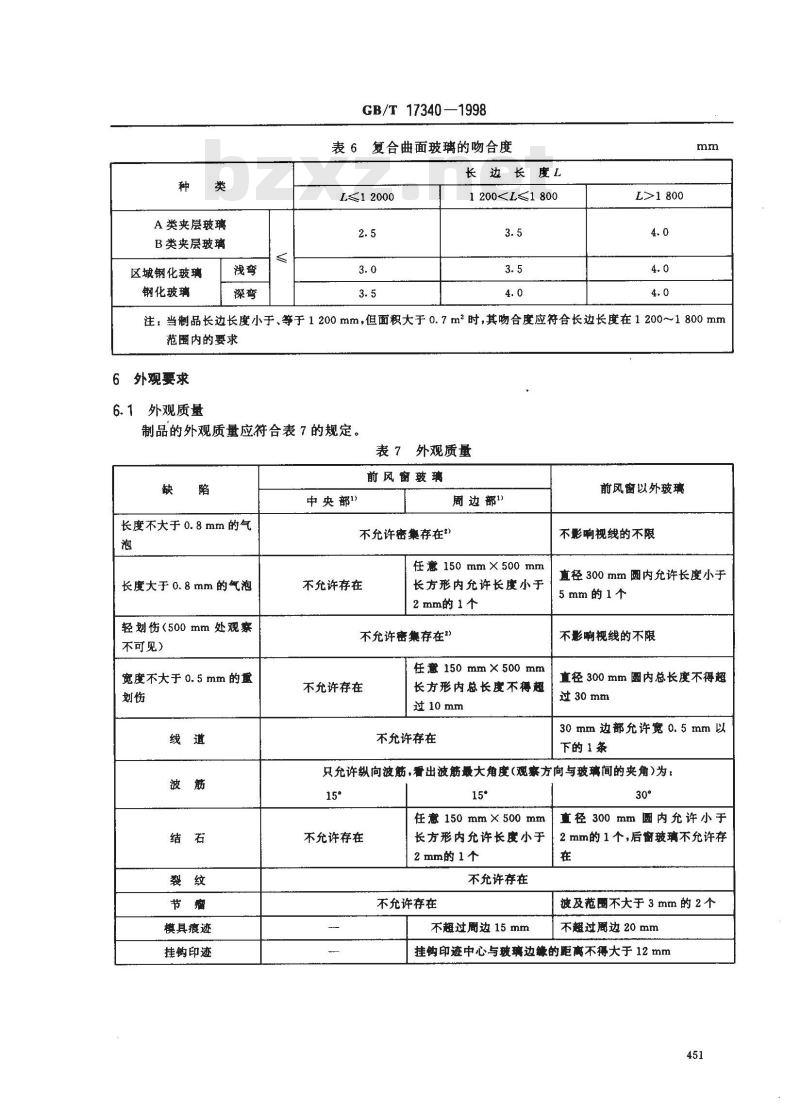

表6复合曲面玻璃的吻合度
长边长度L
L≤12000
1 200L>1800
注：当制品长边长度小于、等于1200mm，但面积大于0.7m时，其吻合度应符合长边长度在1200~1800mm范團内的要求
6外观要求
6.1外观质量
制品的外观质量应符合表7的规定。表7外观质量
长度不大于0.8mm的气
长度大于 0.8mm的气泡
轻划伤（500mm处观察
不可见）
宽度不大于 0. 5 mm 的重
模具痕迹
挂钩印迹
中央部\
前风窗玻璃
周边部1)
不允许密集存在\
任意150mm×500mm
不允许存在bZxz.net
长方形内允许长度小于
2mm的1个
不允许密集存在”》
任意150mm×500mm
不允许存在
长方形内总长度不得超
过10 mm
不允许存在
前风窗以外玻璃
不影响视线的不限
直径300mm圆内充许长度小于
5 mm的1个
不影响视线的不限
直径300mm圆内总长度不得超
过 30 mm
30mm边部允许宽0.5mm以
下的1条
只允许纵向波筋，看出波筋最大角度(观赛方向与玻璃间的夹角)为：15°
不允许存在
任意150mm×500mm
长方形内允许长度小于
2mm的 1个
不允许存在
不允许存在
不超过周边 15 mm
直径300mm圆内允许小于
2 mm的1个，后窗玻璃不允许存
波及范圈不大于3mm的2个
不超过周边20 mm
挂钩印迹中心与玻璃边缘的距离不得大于 12 mm451
胶合层气泡
胶含层杂质
中央部
GB/T 17340—1998
表7(完）
前风窗玻璃
周边部
任意150mm×500mm
不允许存在
长度小于0.5mm的不允
许密集存在，0.5～
1. 0 mm的允许1 个
总长度不大于15mm
长方形内允许2mm以下
的1个
长度小于0.5mm的不允
许密集存在\；任意
150mmX500mm长方形
内允许0.5～~1.5mm的2
总长度不大于50mm
前风窗以外玻璃
直径300mm圆内允许2mm以
下的1个
直径300mm圆内允许长度0.5
～2 mm的 2个
不允许密集存在）
任直径300mm圆内，规定范围内的气泡、划伤、线道、节瘤、结石、胶合层气泡、胶合层杂质、绒毛等缺陷同1
时存在不允许超过三项，且不允许密集存在。2对彩虹等其他外观缺陷的规定由供需双方商定。1）中央部及周部的划分如图3及图4所示。2）密集存在指缺陷间距小于50mm。周圈部
中央部
图3全景前风窗玻璃（展开图）
周園部
中央部
图4半景前风窗玻璃（展开图）
6.2周边质量
制品的周边质量必须符合表8的规定。452
边部划分
边要求
脱胶及胶合层变色
倒圆残留（亮斑）
7试验方法
7.1尺寸偏差
GB/T 17340 --1998
表8周边质量
裸露边
抛光边或细磨边（如磨圆
边，曲率半径由供需双方
商定）
长为0.5~1mm的不充
许密集存在，1mm以上
的不允许存在
不允许存在
不允许存在
直径3mm以下或
1.5 mm×10 mm以下的
不超过3个
不允许存在
滑动边
非裸露边
粗磨边或倒棱边
固定边
每米允许长不大于10 mm、宽不大于4mm、深不大于厚度三分之一的3个以下,其中长4～10mm、宽2~mm、深不大于厚度三分之一的不得超过1个1.0mm以F
距边缴13mm内允许宽
2~5mm、长8mm以下
的1个
1.5 mm以下
距边缘5mm范圈内不作
半径为5mm圆孤内的缺角，允许深3mm以下的1个，但需将角磨圆
7.1.1检验平型制品的尺寸偏差时，应将制品水平放在检验样架上，使其紧靠样架的一边（角），在对边(角)用塞尺测量制品与样架边之间的间隙。7.1.2检验弯型制品的尺寸偏差时，先确定制品的基准边。将基准边和检验样架上与之对应的基准线吻合，并使制品对于样架左右的基准线距离大致相等，测得制品相对于样架基准线的误差，即基准边（图1中A)、纵向(图1中B)、横向（图1中C)及曲线部(图1中D)的尺寸偏差。7.2弯曲度
测量平型制品的弯曲度时，将其垂直立放，用钢直尺水平地靠近玻璃表面进行测量。弓形时以弧高除以弦长的百分比表示，波形时以波峰(或波谷)的高度除以波峰至相邻波峰(或波谷至相邻波谷)的距离的百分数表示。
7.3吻合度
测量弯型制品的吻合度时，将制品按7.1.2的检验状态放置，用塞尺测量制品与检验样架之间的最大间隙。
7.4外观质量
般的外观缺陷用目视检查，对着均匀照明的磨砂玻璃的背景，距样品玻璃500mm处观察，在磨砂玻璃后面用大于300 1x的白光透过。检验时应避免阳光直射样品玻璃。8检验规则
8.1抽样与组批规则
GB/T17340-1998
8.1.1前风窗玻璃的尺寸偏差和外观质量检验按表9进行抽样。前风窗以外玻璃的尺寸偏差和外观质量检验按表10进行抽样。
8.2判定规则
一批玻璃的样本中，若不合格数等于或大于表9或表10的不合格判定数，则认为该批产品尺寸偏差和外观质量不符合要求。
表 9前风窗玻璃尺寸、外观检验抽样表观
样本大小
批量范围
91~150
151280
12013200
501~1200
281~500
1）A.为合格判定数。
2）R。为不合格判定数。
表 10前风窗以外玻璃尺寸、外观检验抽样表Re
外．观
漂计样品大小
样本大小
批量范围
91~150
151~280
281~500
501～1200
1201~3200
