【国家标准(GB)】 轿车 脚踏板的侧向间距

GB/T 17346-1998

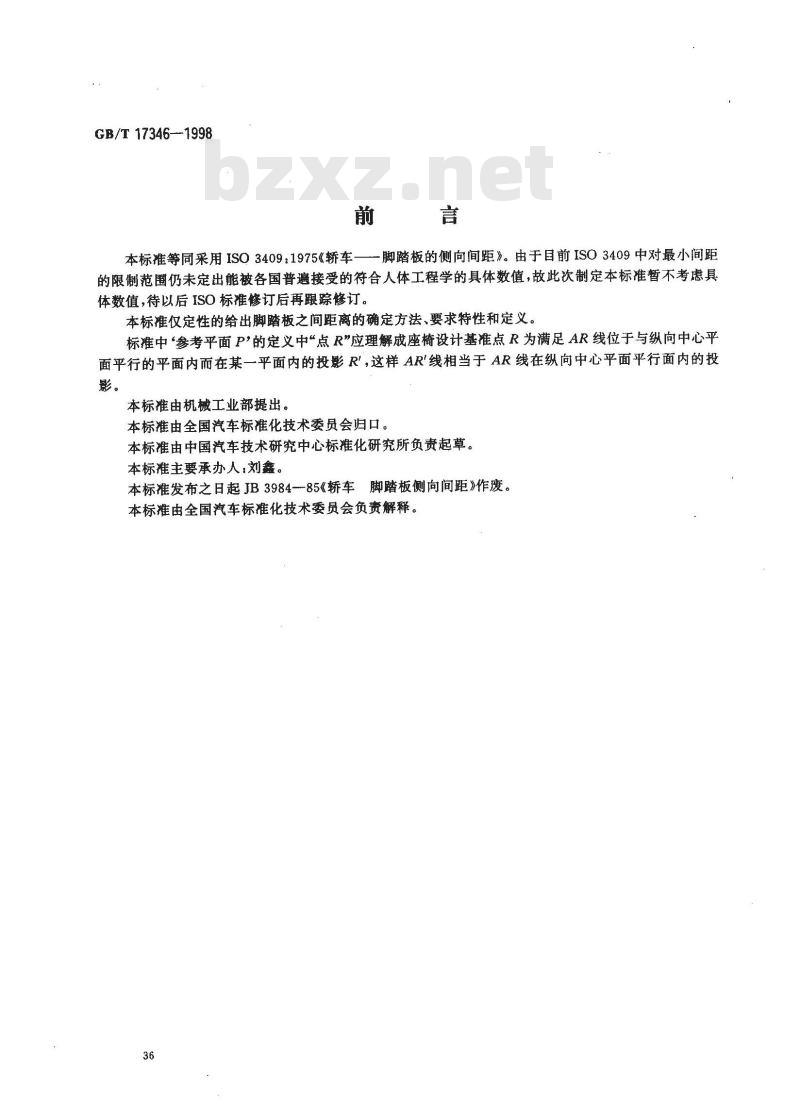

本标准等同采用ISO3409：1975《轿车—脚踏板的侧向间距》。由于目前ISO3409中对最小间距的限制范围仍未定出能被各国普遍接受的符合人体工程学的具体数值，故此次制定本标准暂不考虑具体数值，待以后ISO标准修订后再跟踪修订。本标准仅定性的给出脚踏板之间距离的确定方法、要求特性和定义。标准中‘参考平面P的定义中“点R”应理解成座椅设计基准点R为满足AR线位于与纵向中心平面平行的平面内而在某一平面内的投影R',这样AR'线相当于AR线在纵向中心平面平行面内的投影。
本标准由机械工业部提出。
本标准由全国汽车标准化技术委员会归口。本标准由中国汽车技术研究中心标准化研究所负责起草。本标准主要承办人，刘鑫。
本标准发布之日起JB3984--85《轿车脚踏板侧向间距》作废。本标准由全国汽车标准化技术委员会负责解释。36
GB/T17346—1998

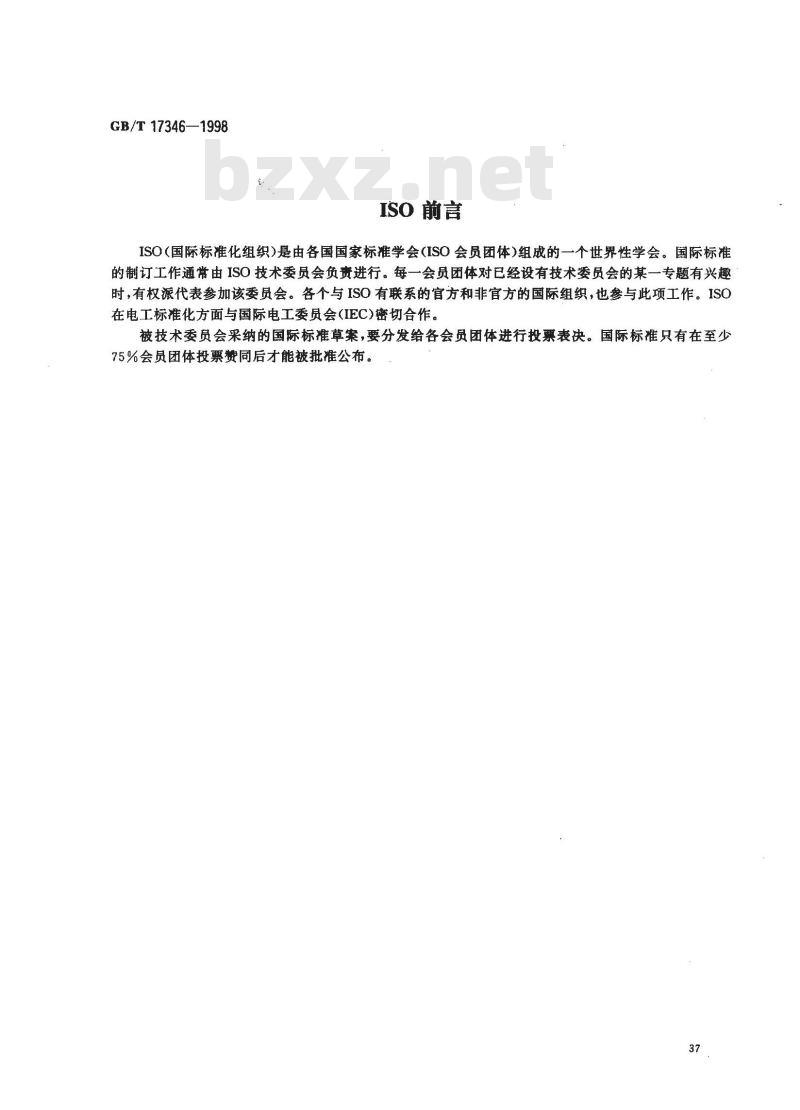

ISO前言
ISO(国际标准化组织)是由各国国家标准学会(ISO会员团体)组成的一个世界性学会。国际标准的制订工作通常由ISO技术委员会负责进行。每一会员团体对已经设有技术委员会的某一专题有兴趣时，有权派代表参加该委员会。各个与ISO有联系的官方和非官方的国际组织，也参与此项工作。ISO在电工标准化方面与国际电工委员会(IEC)密切合作。被技术委员会采纳的国际标准草案，要分发给各会员团体进行投票表决。国际标准只有在至少75%会员团体投票赞同后才能被批准公布。37
1范围

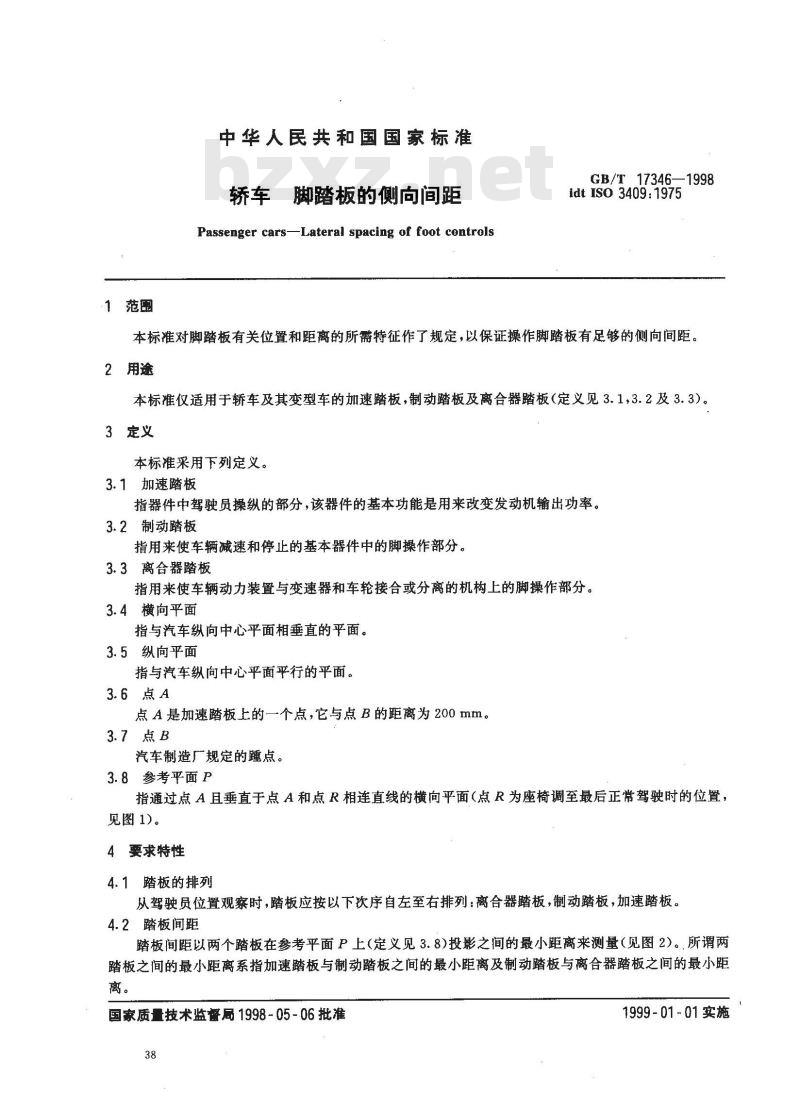

中华人民共和国国家标准
轿车脚踏板的侧向间距
Passenger cars-Lateral spacing of foot controlsGB/T17346—1998
idtISO3409:1975
本标准对脚踏板有关位置和距离的所需特征作了规定，以保证操作脚踏板有足够的侧向间距。2用途
本标准仅适用于轿车及其变型车的加速踏板，制动踏板及离合器踏板（定义见3.1，3.2及3.3）。3定义
本标准采用下列定义。
3.1加速踏板
指器件中驾驶员操纵的部分，该器件的基本功能是用来改变发动机输出功率，3.2制动踏板
指用来使车辆减速和停止的基本器件中的脚操作部分。3.3离合器踏板
指用来使车辆动力装置与变速器和车轮接合或分离的机构上的脚操作部分。3.4横向平面
指与汽车纵向中心平面相垂直的平面。3.5纵向平面
指与汽车纵向中心平面平行的平面。3.6点A
点A是加速踏板上的一个点，它与点B的距离为200mm。3.7点B
汽车制造厂规定的点。
3.8参考平面P
指通过点A且垂直于点A和点R相连直线的横向平面（点R为座椅调至最后正常驾驶时的位置，见图1)。
4要求特性
4.1踏板的排列
从驾驶员位置观察时，踏板应按以下次序自左至右排列：离合器踏板，制动踏板，加速踏板。4.2踏板间距
踏板间距以两个踏板在参考平面P上（定义见3.8)投影之间的最小距离来测量（见图2)。.所谓两踏板之间的最小距离系指加速踏板与制动踏板之间的最小距离及制动踏板与离合器踏板之间的最小距离。
国家质量技术监督局1998-05-06批准38
1999-01-01实施

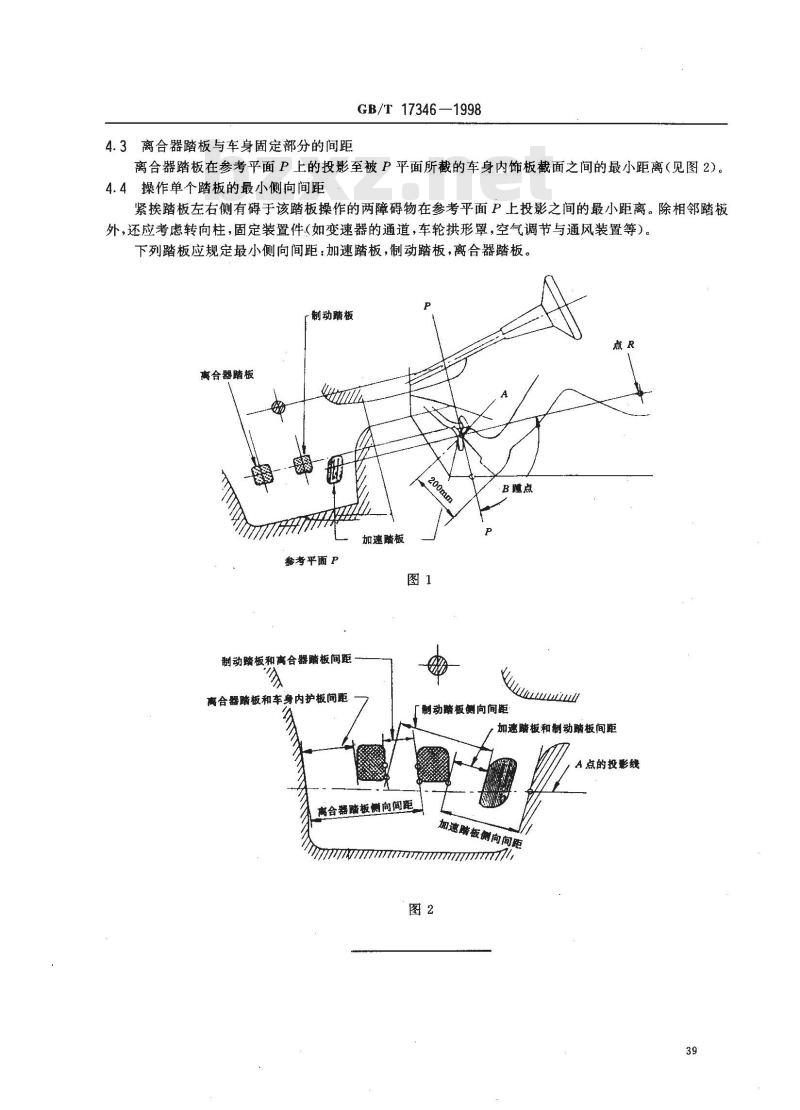

4.3离合器踏板与车身固定部分的间距GB/T17346—1998
离合器踏板在参考平面P上的投影至被P平面所截的车身内饰板截面之间的最小距离（见图2）。4.4操作单个踏板的最小侧向间距紧踏板左右侧有碍于该踏板操作的两障碍物在参考平面P上投影之间的最小距离。除相邻踏板外，还应考虑转向柱，固定装置件（如变速器的通道，车轮拱形罩，空气调节与通风装置等）。下列踏板应规定最小侧向间距：加速踏板，制动踏板，离合器踏板。厂制动踏板
离合器踏板
加速瞰板
粉考平面P
制动踏板和离合器踏板间距
高合器踏板和车身内护板间距
厂制动踏板侧向间距
加速跛板和制动踏板间距
A点的投影线
离合器陷板侧向间距
加速跨wwW.bzxz.Net
旬间路
