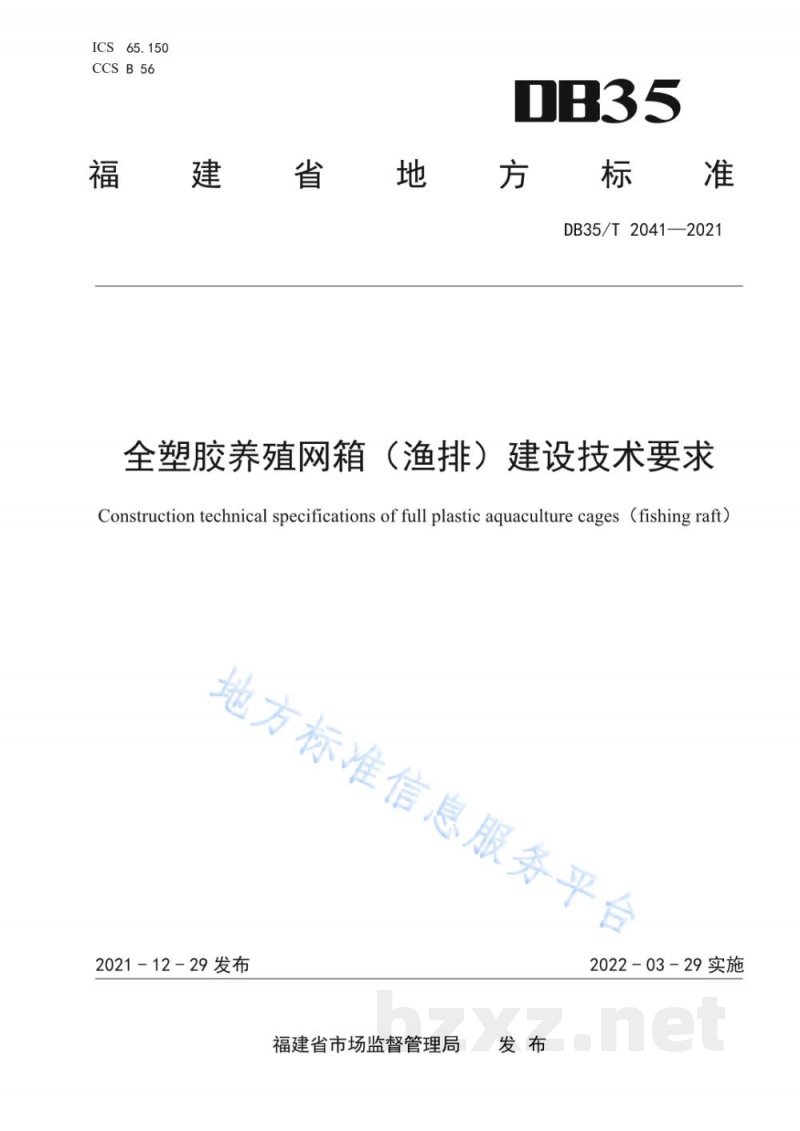

【地方标准】 全塑胶养殖网箱（渔排）建设技术要求

DB35/T2041—2021
全塑胶养殖网箱（渔排）建设技术要求
Construction technical specifications of full plastic aquaculture cages (fishing raft)
发布日期：2021-12-29
实施日期：2022-03-29
发布机构：福建省市场监督管理局

前言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由福建省海洋与渔业局提出并归口。本文件起草单位：福建海洋职业技术学校、福建省产品质量检验研究院、金贝尔（福建）水环境工程有限公司、福建省水产技术推广总站、福建省水产研究所、泉州龙闽海洋科技有限责任公司、漳州市水产技术推广站、福建省闽东水产研究所、宁德市大黄鱼协会、连江县水产技术推广站、福建中新永丰实业有限公司、福建业通新材料科技股份有限公司。本文件主要起草人：王晓伟、林伟、颜阔秋、李苗苗、郑国富、钟传明、宋武林、俞国耀、邱西敏、戴燕彬、王兴春、韩承义、王为刚、魏盛军、吴永寿、陈...

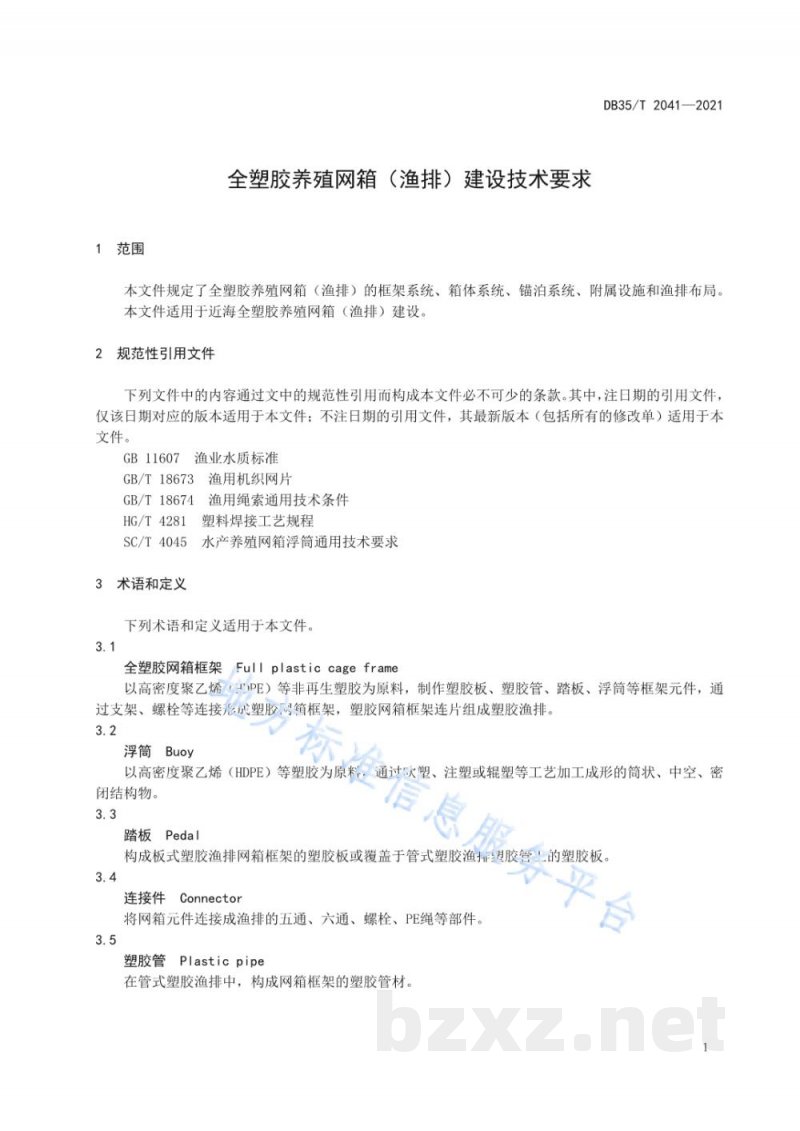

1 范围
本文件规定了全塑胶养殖网箱（渔排）的框架系统、箱体系统、锚泊系统、附属设施和渔排布局。本文件适用于近海全塑胶养殖网箱（渔排）建设。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 11607 渔业水质标准
GB/T 18673 渔用机织网片
GB/T 18674 渔用绳索通用技术条件
HG/T 4281 塑料焊接工艺规程
SC/T 4045 水产养殖网箱浮筒通用技术要求

3 术语和定义
下列术语和定义适用于本文件。
3.1 全塑胶网箱框架 (Full plastic cage frame)：以高密度聚乙烯 (HDPE) 等非再生塑胶为原料，制作塑胶板、塑胶管、踏板、浮筒等框架元件，通过支架、螺栓等连接成塑胶网箱框架，塑胶网箱框架连片组成塑胶渔排。
3.2 浮筒 (Buoy)：以高密度聚乙烯 (HDPE) 等塑胶为原料通过吹塑、注塑或辊塑等工艺加工成形的筒状、中空、密闭结构物。
3.3 踏板 (Pedal)：构成板式塑胶渔排网箱框架的塑胶板或覆盖于管式塑胶渔排塑胶管的塑胶板。
3.4 连接件 (Connector)：将网箱元件连接成渔排的五通、六通、螺栓、PE绳等部件。
3.5 塑胶管 (Plastic pipe)：在管式塑胶渔排中，构成网箱框架的塑胶管材。

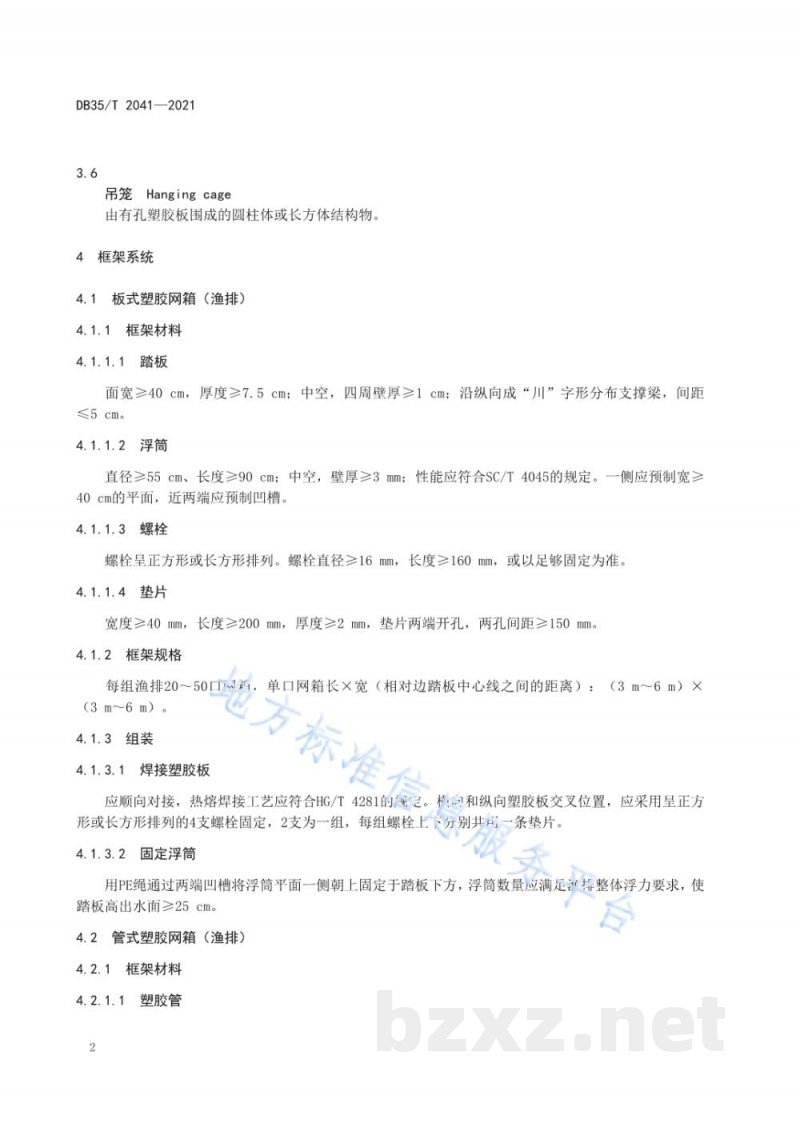

3.6 吊笼 (Hanging cage)：由有孔塑胶板围成的圆柱体或长方体结构物。

4 框架系统
4.1 板式塑胶网箱（渔排）
4.1.1 框架材料
4.1.1.1 踏板：面宽≥40cm，厚度≥7.5cm；中空，四周壁厚≥1cm；沿纵向成“川”字形分布支撑梁，间距≤5cm。
4.1.1.2 浮筒：直径≥55cm、长度≥90cm；中空，壁厚≥3mm；性能应符合SC/T 4045的规定。一侧应预制宽≥40cm的平面，近两端应预制凹槽。
4.1.1.3 螺栓：螺栓呈正方形或长方形排列。螺栓直径≥16mm，长度≥160mm，或以足够固定为准。
4.1.1.4 垫片：宽度≥40mm，长度≥200mm，厚度≥2mm，垫片两端开孔，两孔间距≥150mm。
4.1.2 框架规格：每组渔排20~50 m²，单口网箱长×宽（相对边踏板中心线之间的距离）：(3m~6m)×(3m~6m)。
4.1.3 组装
4.1.3.1 焊接塑胶板：应顺向对接，热熔焊接工艺应符合HG/T 4281的规定。在塑胶板纵向交叉位置，应采用呈正方形或长方形排列的4支螺栓固定，2支为一组，每组螺栓上下分别共夹一条垫片。
4.1.3.2 固定浮筒：用PE绳通过两端凹槽将浮筒平面一侧朝上固定于踏板下方，浮筒数量应满足排整体浮力要求，使踏板高出水面≥25cm。
4.2 管式塑胶网箱（渔排）
4.2.1 框架材料
4.2.1.1 塑胶管
