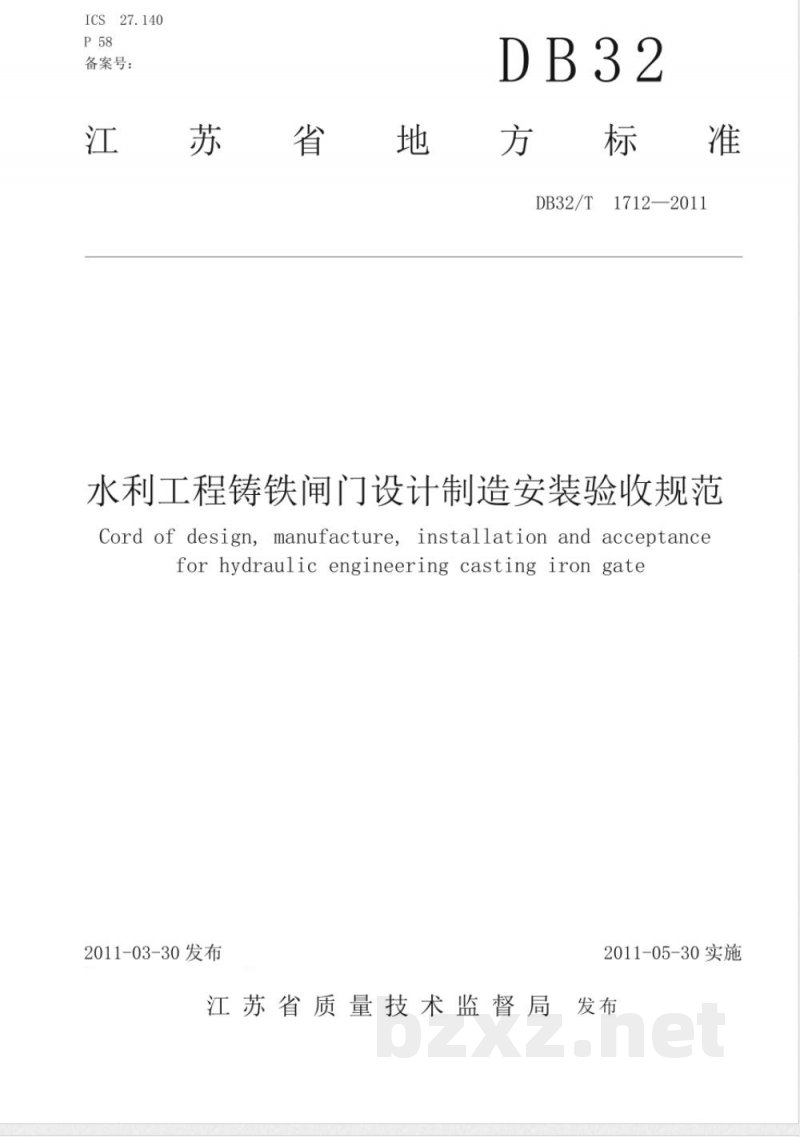

【地方标准】 水利工程铸铁闸门设计制造安装验收规范

江苏省地方标准 DB32/T1712-2011
水利工程铸铁闸门设计制造安装验收规范
发布单位：江苏省质量技术监督局
实施日期：2011-05-30

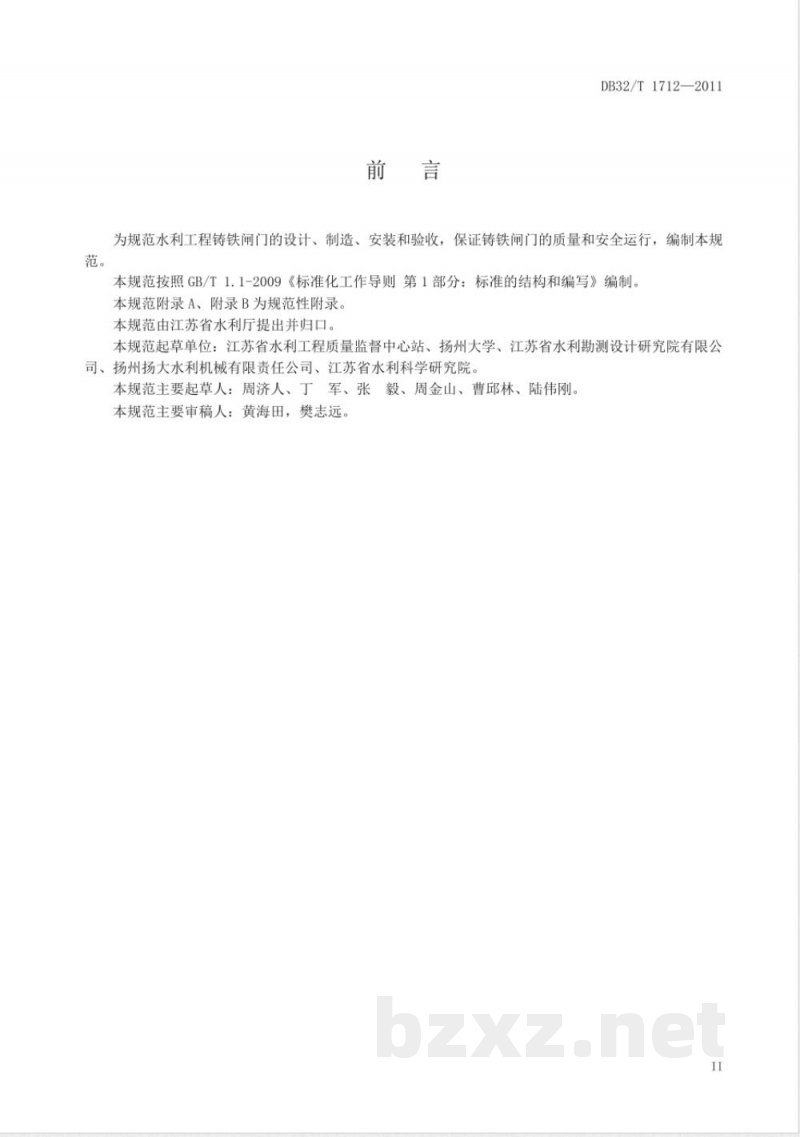

前言
为规范水利工程铸铁闸门的设计、制造、安装和验收，保证铸铁闸门的质量和安全运行，编制本规范。本规范按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》编制，附录A、B为规范性附录。本规范由江苏省水利厅提出并归口，起草单位包括江苏省水利工程质量监督中心站、扬州大学、江苏省水利勘测设计研究院有限公司、扬州扬大水利机械有限责任公司及江苏省水利科学研究院。主要起草人：周济人、丁军、张毅、周金山、曹邱林、陆伟刚。主要审稿人：黄海田、樊志远。

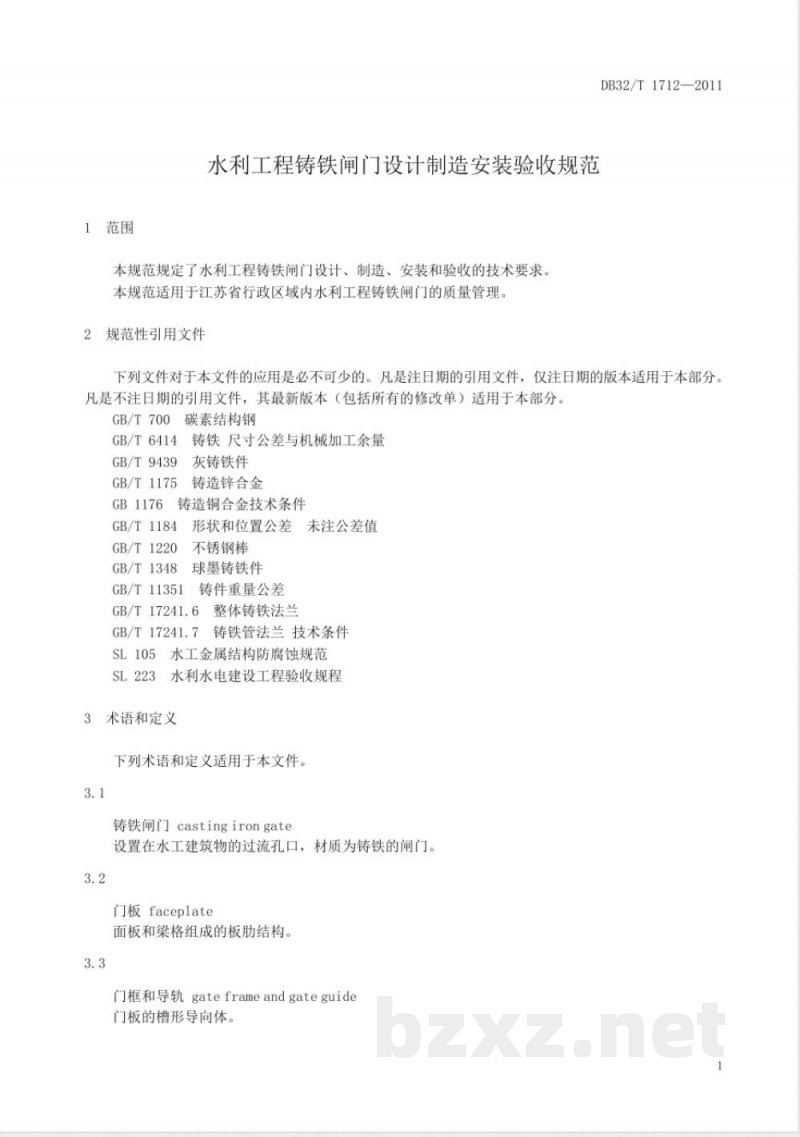

1 范围
本规范规定了水利工程铸铁闸门的设计、制造、安装和验收技术要求，适用于江苏省行政区域内水利工程铸铁闸门的质量管理。

2 规范性引用文件
GB/T700 碳素结构钢
GB/T6414 铸铁尺寸公差与机械加工余量
GB/T9439 灰铸铁件
GB/T1175 铸造锌合金
GB1176 铸造铜合金技术条件
GB/T1184 形状和位置公差
GB/T1220 未注公差值
GB/T1348 不锈钢棒
GB/T11351 球墨铸铁件
GB/T17241.6 整体铸铁法兰
GB/T17241.7 铸铁管法兰技术条件
SL105 水工金属结构防腐蚀规范
SL223 水利水电建设工程验收规程

3 术语和定义
3.1 铸铁闸门（casting iron gate）设置在水工建筑物的过流孔口，材质为铸铁的闸门。
3.2 门板（face plate）面板和梁格组成的板肋结构。
3.3 门框和导轨（gate frame and gate guide）门板的槽形导向体。
3.4 止水密封条（water tight seal）镶嵌在门板和门框相应位置，用于阻止渗漏的条状密封体。
3.5 墙式（附壁式）安装（wall-attached installation）门框直接与闸孔孔口处埋件连接。
3.6 墙管式（法兰式）安装（flanged pipe installation）门框与管口采用法兰连接。
3.7 明杆式结构（rising stem structure）起重螺杆与门板同步升降的启闭系统。
3.8 暗杆式结构（non-rising stem structure）位于门板上的吊块螺母沿螺杆轴向运动的启闭系统。

4 总则
闸门应按经批准的设计文件和图纸制造，并符合本规范要求。主要材料应符合国家或行业标准并提供质量合格证明书。闸门应验收合格后投入使用。

5 规格型号
5.1 闸门形式分为矩形、方形和圆形闸门。明杆、墙式矩形和方形闸门如图1所示，暗杆、墙管式圆形闸门如图2所示。
图1 明杆、墙式矩形（方形）闸门：1-门框和导轨；2-楔紧装置；3-起重螺杆；4-门板；5-吊耳；6-止水密封条；7-条状钢板埋件。
图2 暗杆、墙管式圆形闸门：1-门框和导轨；2-楔紧装置；3-起重螺杆；4-门板；5-止水密封条；6-吊块螺母匣。
5.2 闸门规格
矩形闸门（孔口宽A×孔口高B，mm）：400×300、400×600*、500×400、500×700、600×500、600×800*、700×600、700×1000、800×1000*、800×1200*、900×1100、900×1300、1000×800、1000×1500*、1200×900、1200×1800*、1400×1000等（带*号为优先选用规格）。
