中华人民共和国水产行业标准
渔船冰鲜鱼舱绝热结构型式

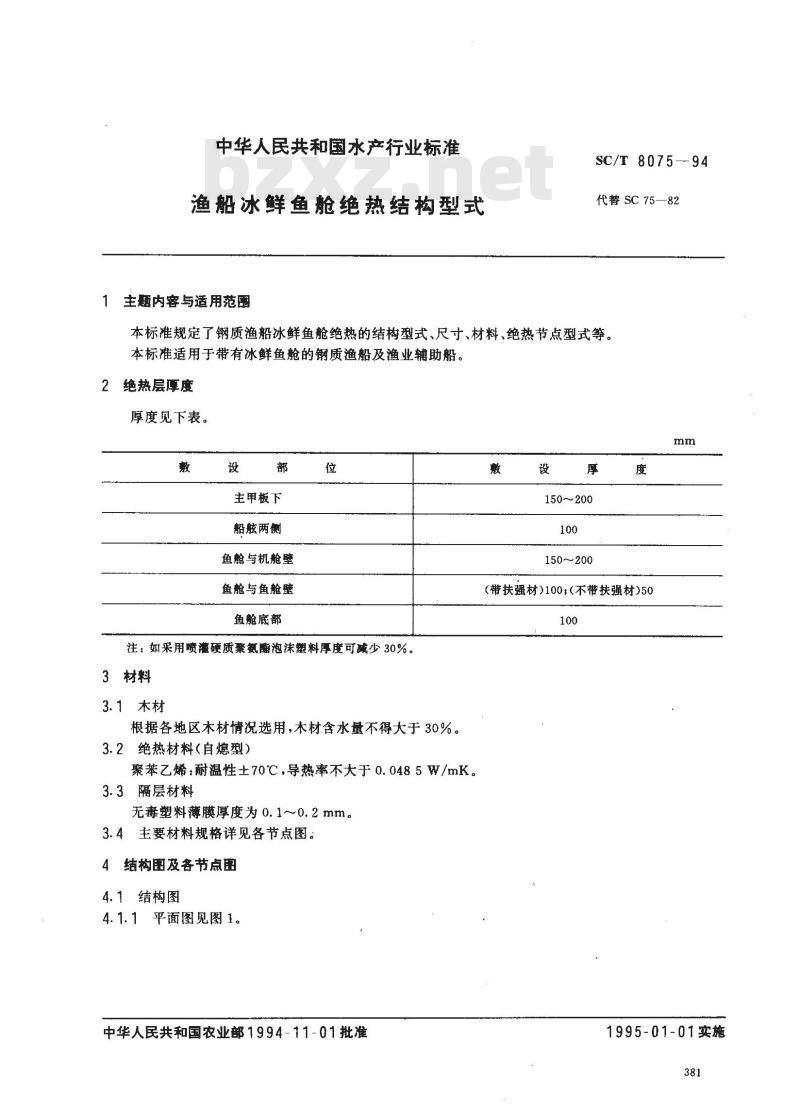

1主题内容与适用范围
SC/T 8075—-94
代替 SC 75—82
本标准规定了钢质渔船冰鲜鱼舱绝热的结构型式、尺寸、材料、绝热节点型式等。本标准适用于带有冰鲜鱼舱的钢质渔船及渔业辅助船。绝热层厚度
厚度见下表。
主甲板下
船航两侧
鱼舱与机舱壁
鱼舱与鱼舱壁
鱼舱底部
注：如采用喷灌硬质聚氨酯泡沫塑料厚度可减少30%。3材料
3.1木材
根据各地区木材情况选用，木材含水量不得大于30%。3.2绝热材料（自熄型）
聚苯乙烯：耐温性±70℃，导热率不大于0.0485W/mK。3.3隔层材料
无毒塑料薄膜厚度为0.1~0.2mm。3.4主要材料规格详见各节点图。4结构图及各节点图
4.1结构图

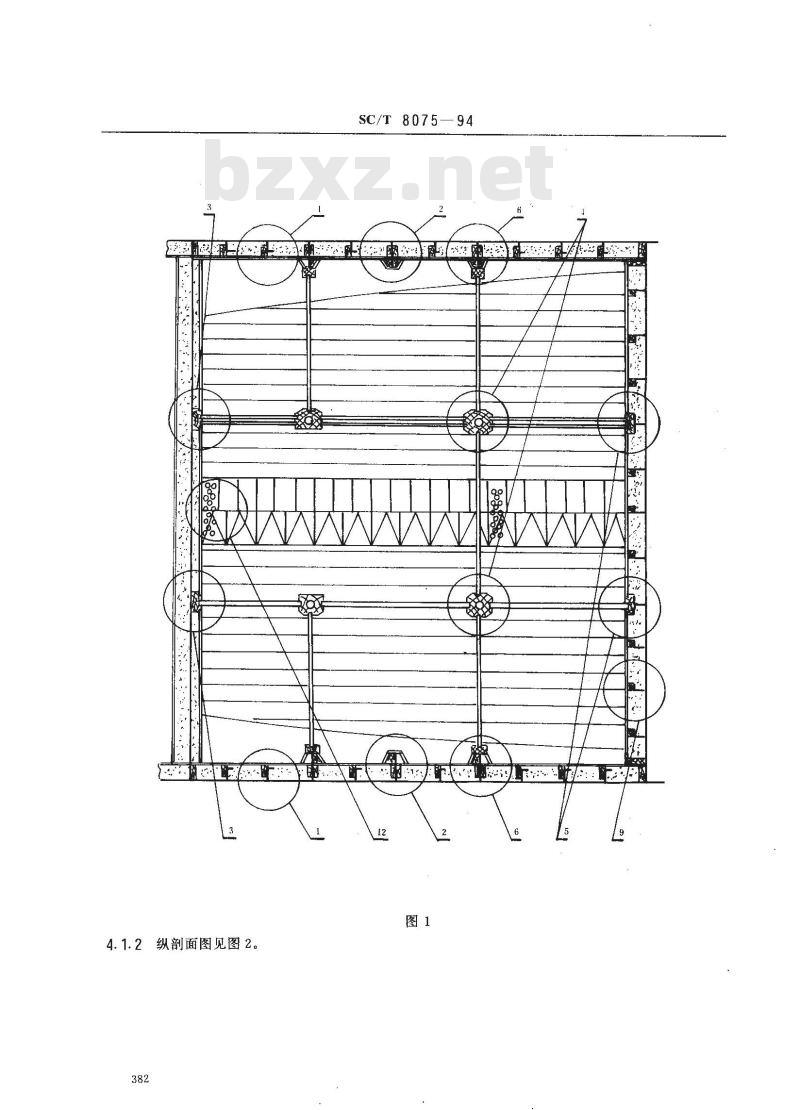

4.1.1平面图见图1。
中华人民共和国农业部1994-11-01批准设
150～200
150~200
(带扶强材)100；(不带扶强材）50100
1995-01-01实施
4.1.2纵面图见图2。
SC/T 8075—94
r f::

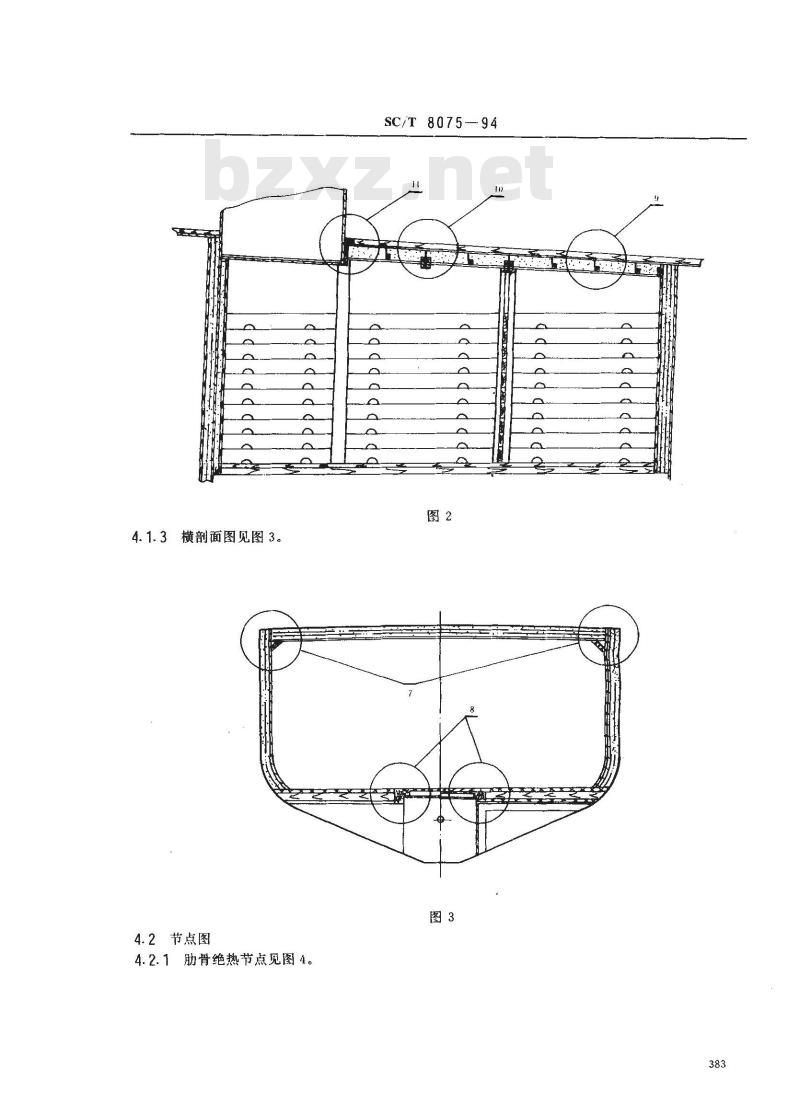

4.1.3横剖面图见图3。
4.2节点图
4.2.1肋骨绝热节点见图4
SC/T 8075--94
SC/T 8075—94

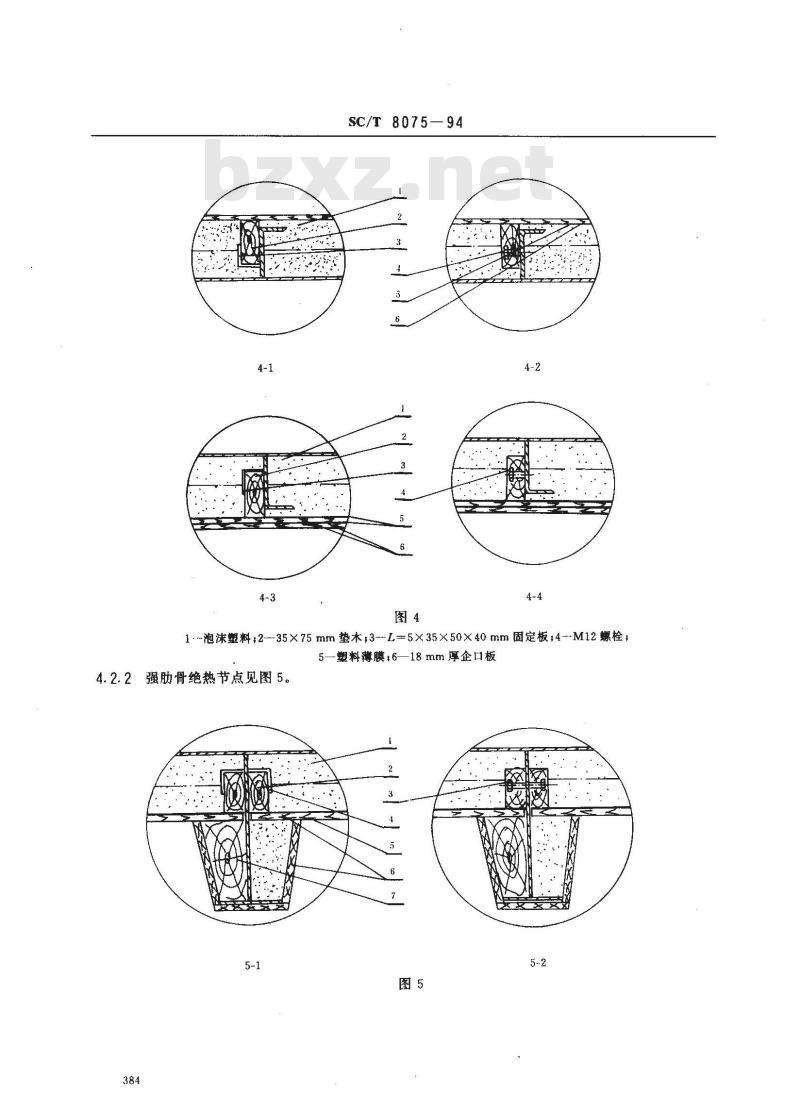

1~泡沫塑料;2-35×75mm垫木;3L=5×35×50×40mm固定板;4-M12螺栓5—塑料薄膜;6—18mm厚企口板
4.2.2强肋骨绝热节点见图5。
SC/T 8075--94
续图5
1泡沫塑料;2--35×75mm垫木;3—M12螺栓；4.-L5×35×50×40mm固定板；5--塑料薄膜或油毡纸；7—-70×110垫木4.2.3鱼舱壁闸板绝热节点见图6。2

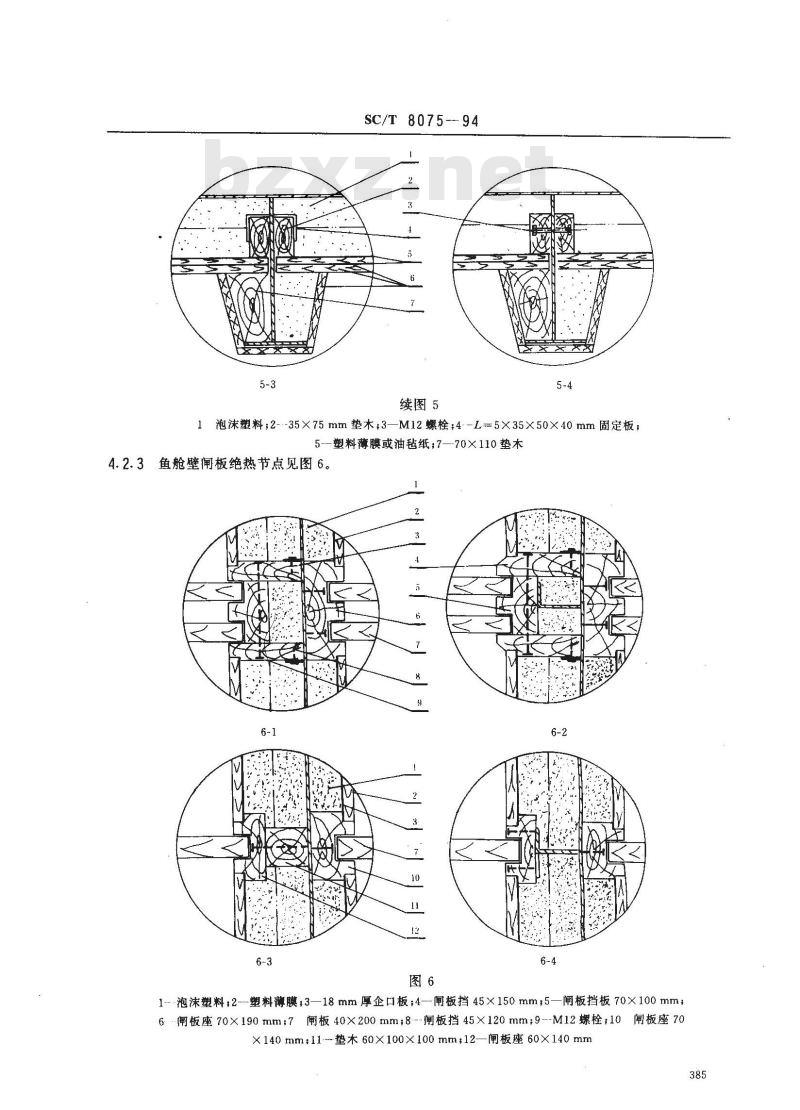

1---泡沫塑料；2--塑料薄膜；3—18mm厚企口板；4—-闸板挡45×150mmz5—闸板挡板70×100mm；6闸板座70×190mm；7闸板40×200mm；8--闸板挡45×120mm;9---M12螺栓；10闸板座70×140mm；11垫木60×100×100mm；12—闸板座60×140mm385
4.2.4鱼舱方、圆立柱绝热节点见图7。7-1
SC/T 8075--94
1—闸板挡50×200mm；2闸板挡70×100mm；3—活动闸板40×200mm4-M12×190螺栓；5-10×100×80mm垫板4.2.5机舱前壁闸板绝热节点见图8。8-1
SC/T807594
续图8
1泡沫塑料；2--塑料薄膜：318mm厚企口板；4闸板挡板60×100mm;5-垫木110×100×100mm;6—闸板40×200mm;7-M12螺栓;8—闸板座60×100mm9—垫木110×100×100mm；10-闸板挡板45×170mm4.2.6活动闸板与强肋骨绝热节点见图9。9-1
1—泡沫塑料;2-垫木70×100×100mm;3-—18mm厚企口板：4—闸板座70×150mm；5--M12螺栓；6-闸板40×200mmwww.bzxz.net
4.2.7肘板绝热节点见图10。
SC/T 8075-
1-泡沫塑料；2塑料薄膜：3--18mm厚企口板：4垫木40×50mm4.2.8轴弄及底板绝热节点见图11。油水舱
1盖板30×200mm；2--保温舱盖厚90mm；3-—木底板30×200mm；4纵梁120×120mm；5一地板横梁70X80mmz6—泡沫塑料；7--底板厚12mm;8--M12×120mm螺栓；9--塑料薄膜10纵染120×140mm
主甲板梁绝热节点见图12。
SC/T 8075--94
1--泡沫塑料；2°50mm厚垫木;3-M12螺栓；4—L=5×40×50mm固定板；5--塑料薄膜;6-18mm厚企口板
4.2.10强横梁绝热节点见图13。13-1
1泡沫塑料；2:35×75mm垫木；3-M12螺栓；4--1.=5×35×50×50mm固定板；5--塑料薄膜；6—-18mm厚企口板；7---70×80×100mm垫木4.2.11鱼舱口绝热节点见图14。图14
1-泡沫塑料；2垫木30×150mm；3塑料薄膜418mm厚木板；5—垫木80×80×100mm389
4.2.12流水孔绝热节点见图15。侧面
SC/T8075-94
1一水封型疏水子;2一18mm厚木板，3一保温盖;4一木螺钉附加说明：
本标准由渔船标准化技术委员会提出。本标准由大连渔轮公司负责起草。本标准主要起草人栾凤顺、杨立平。390
