【国家标准(GB)】 陶管水压试验方法

GB/T2836—1998

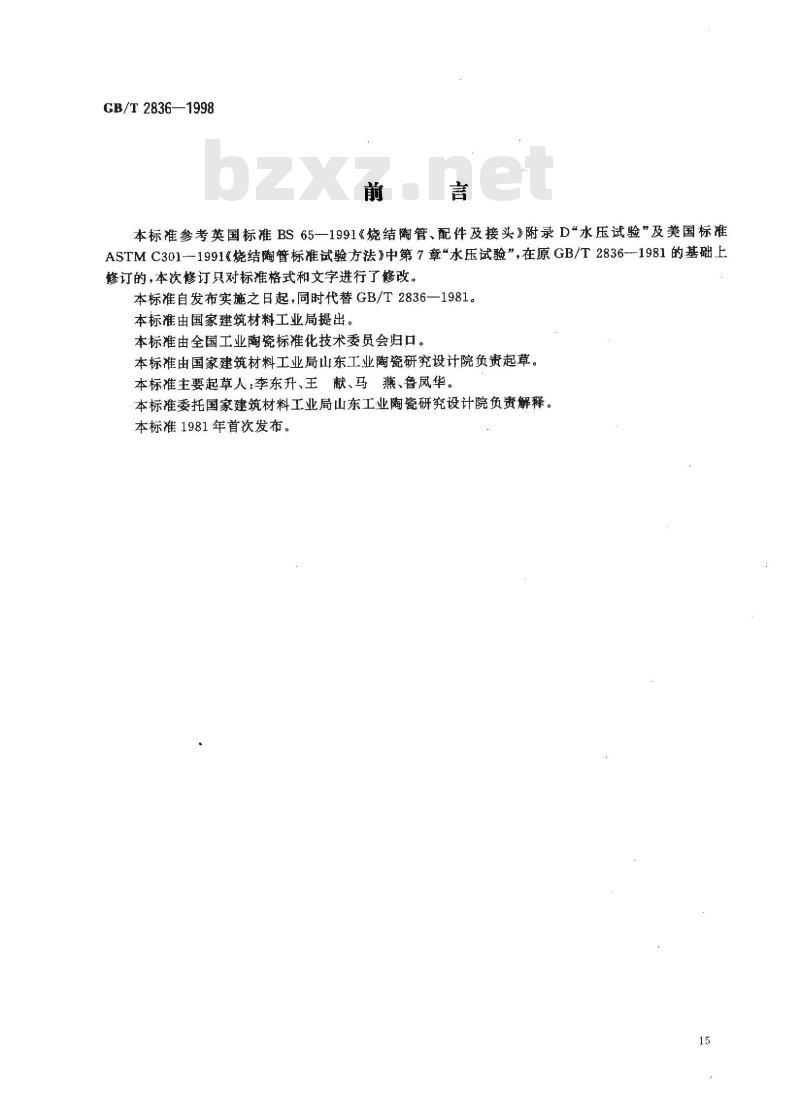

本标准参考英国标准BS65一1991《烧结陶管、配件及接头》附录D“水压试验”及美国标准ASTMC301--1991《烧结陶管标准试验方法》中第7章“水压试验”，在原GB/T2836-1981的基础上修订的，本次修订只对标准格式和文字进行了修改本标准自发布实施之日起，同时代替GB/T2836—1981。本标准由国家建筑材料工业局提出。本标准由全国工业陶瓷标准化技术委员会归口。本标准由国家建筑材料工业局山东工业陶瓷研究设计院负责起草。本标准主要起草人：李东升、王献、马燕、鲁凤华。本标准委托国家建筑材料工业局山东工业陶瓷研究设计院负责解释。本标准1981年首次发布。
1范围

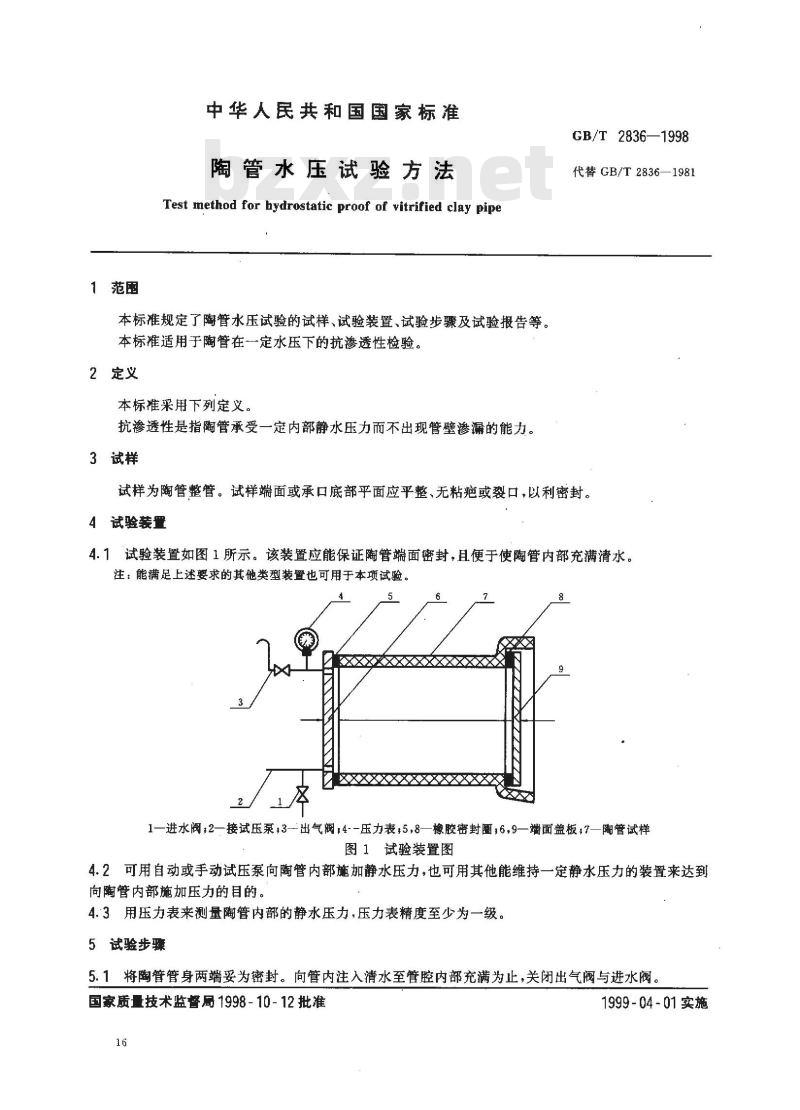

中华人民共和国国家标准
陶管水压试验方法
Test method for hydrostatic proof of vitrified clay pipe本标准规定了陶管水压试验的试样、试验装置、试验步骤及试验报告等。本标准适用于陶管在一定水压下的抗渗透性检验。2定义
本标准采用下列定义。
抗渗透性是指陶管承受一定内部静水压力而不出现管壁渗漏的能力。3试样
GB/T 2836—1998wwW.bzxz.Net
代替GB/T2836—1981
试样为陶管整管。试样端面或承口底部乎面应平整、无粘疤或裂口，以利密封。4试验装置
4.1“试验装置如图1所示。该装置应能保证陶管端面密封，且便于使陶管内部充满清水。注：能满足上述要求的其他类型装置也可用于本项试验。1一进水阀：2—接试压泵3—出气阀：4--压力表：5，8橡胶密封圈，6,9—端面盖板，7—陶管试样图1试验装置图
4.2可用自动或手动试压泵向陶管内部施加静水压力，也可用其他能维持一定静水压力的装置来达到向陶管内部施加压力的目的。
4.3用压力表来测量陶管内部的静水压力，压力表精度至少为一级。5试验步骤
5.1将陶管管身两端妥为密封。向管内注入清水至管腔内部充满为止，关闭出气阀与进水阀。国家质量技术监督局1998-10-12批准16
1999-04-01实施

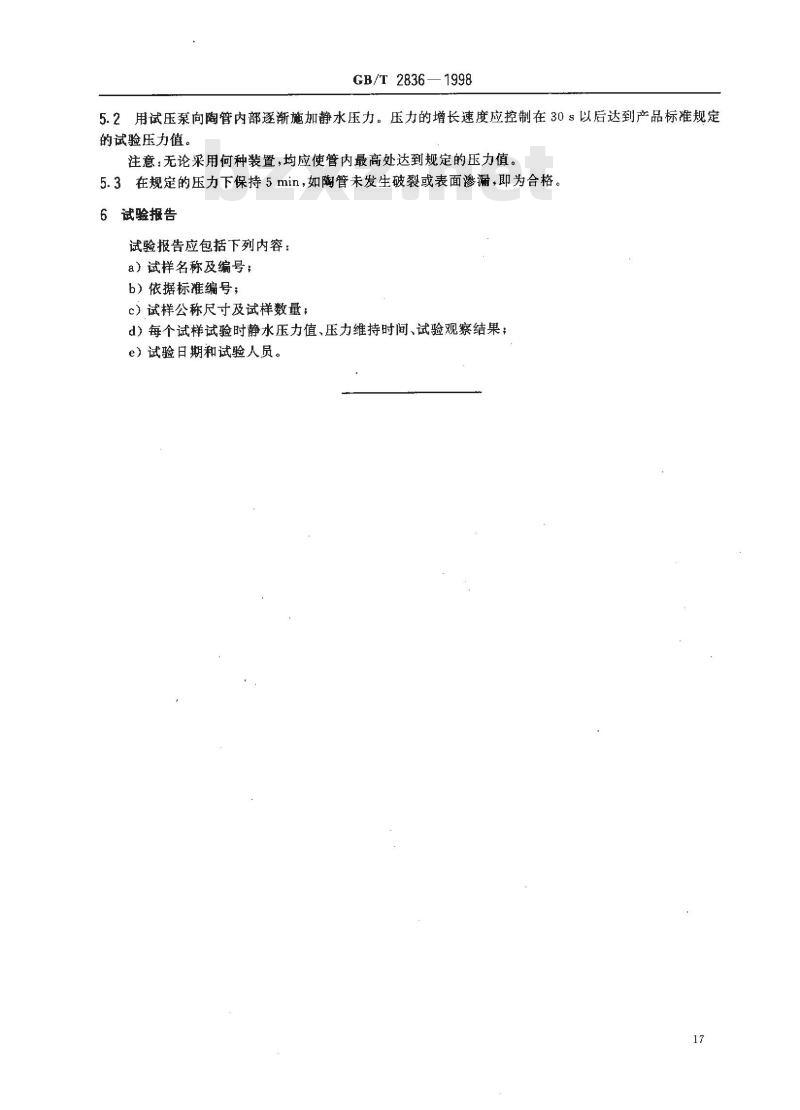

GB/T 2836—1998
5.2用试压泵向陶管内部逐渐施加静水压力。压力的增长速度应控制在30s以后达到产品标准规定的试验压力值。
注意：无论采用何种装置，均应使管内最高处达到规定的压力值。5.3在规定的压力下保持5min，如陶管未发生破裂或表面渗漏，即为合格。6
试验报告
试验报告应包括下列内容：
a）试样名称及编号：
b）依据标准编号；
c）试样公称尺寸及试样数量；
d）每个试样试验时静水压力值、压力维持时间、试验观察结果；e）试验目期和试验人员。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
