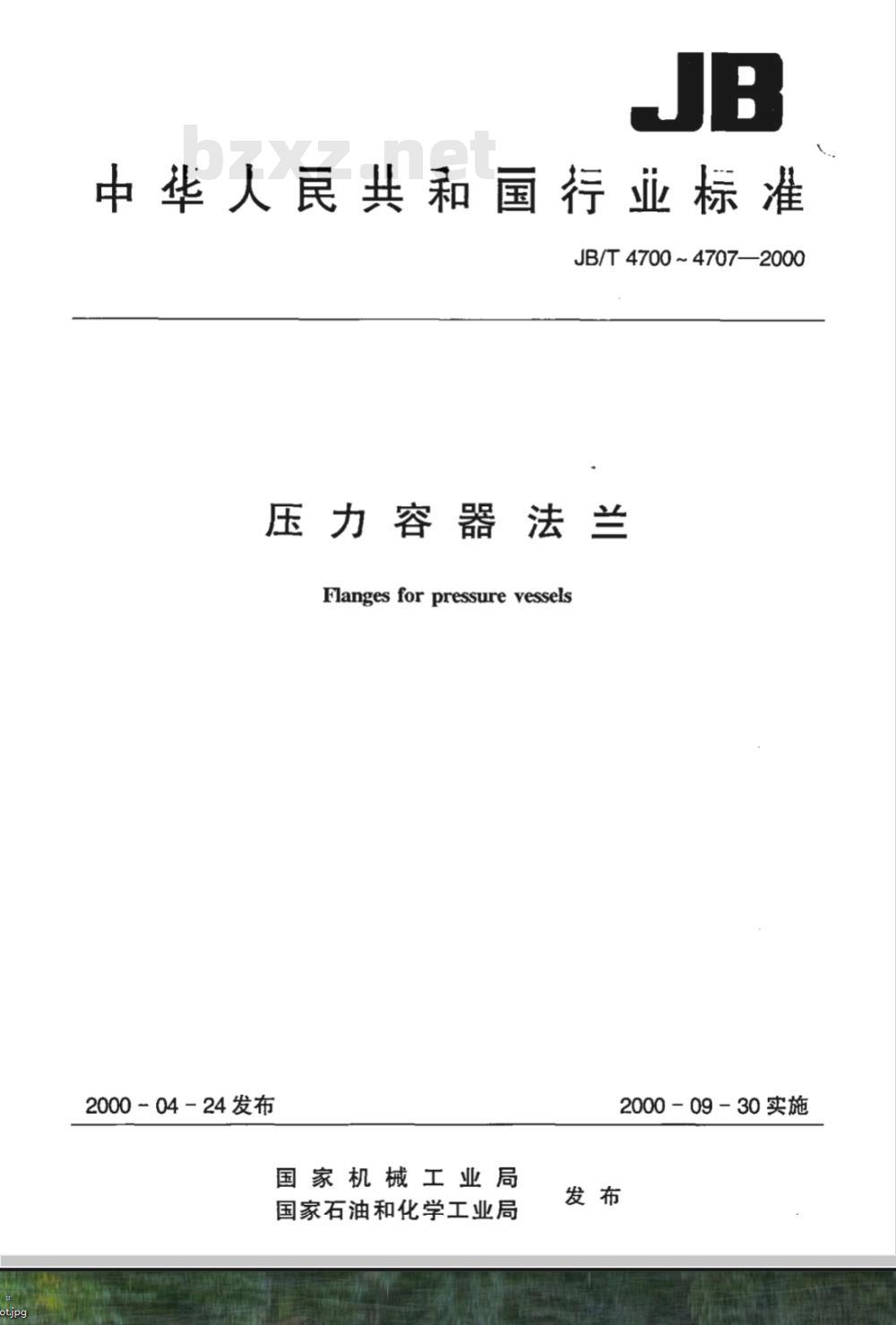

中华人民共和国行业标准
JB/T4700~4707—2000
压力容器法兰
Flanges for pressure vessels2000~04-24发布
国家机械工业局
国家石油和化学工业局
2000-09-30实施

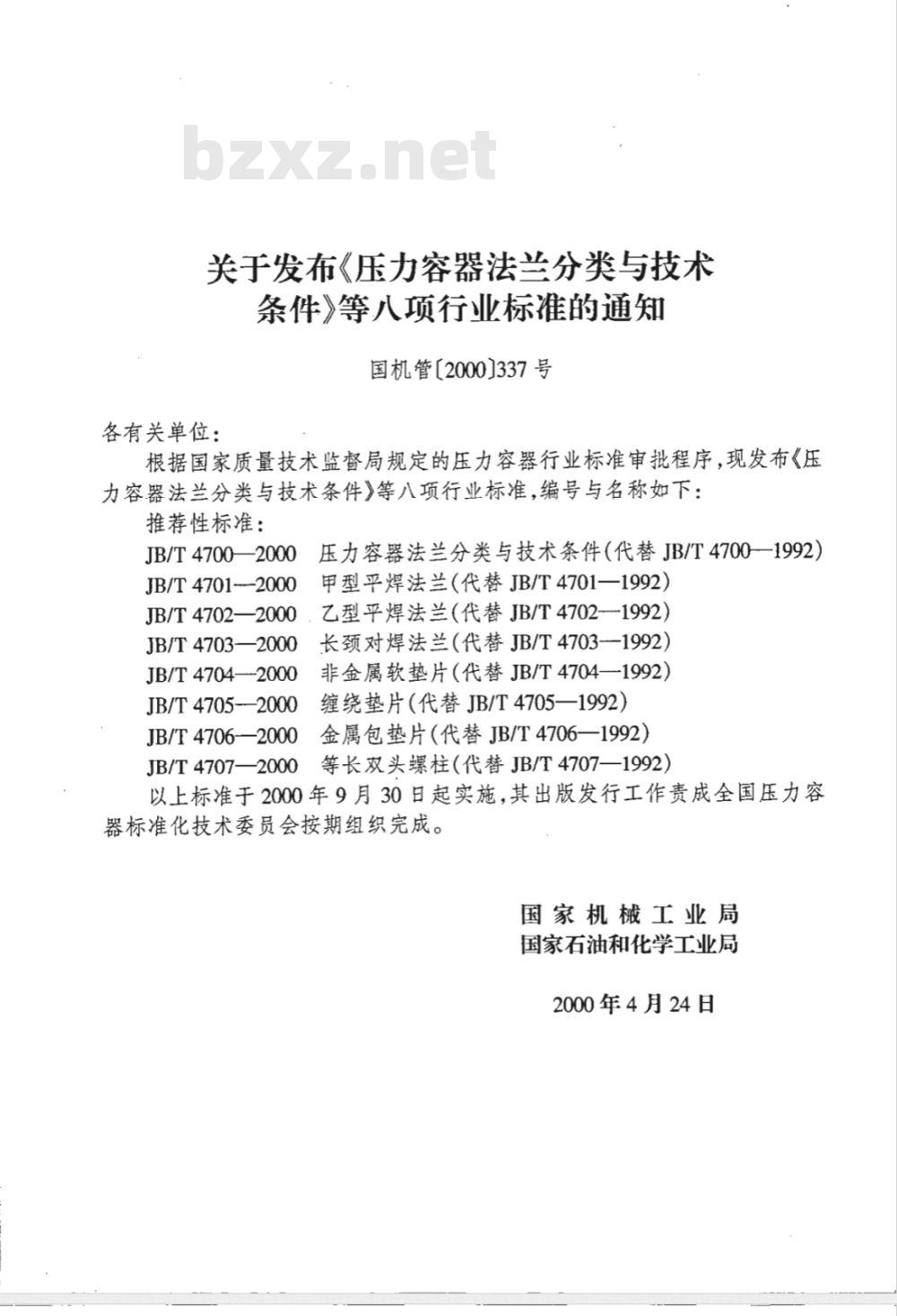

关于发布《压力容器法兰分类与技术条件》等八项行业标准的通知
国机管【2000]337号
各有关单位：
根据国家质量技术监督局规定的压力容器行业标准审批程序，现发布《压力容器法兰分类与技术条件》等八项行业标准，编号与名称如下：推荐性标准：
JB/T 4700—2000
JB/T4701--2000
JB/T 4702—2000
JB/T 4703—2000
JB/T4704—2000
JB/T 4705-—2000
JB/T 4706—2000
JB/T4707—2000
压力容器法兰分类与技术条件（代替JB/T4700—1992）甲型平焊法兰（代替JB/T4701—1992)乙型平焊法兰（代替JB/T4702—1992）长颈对焊法兰（代替JB/T4703—1992）非金属软垫片（代替JB/T4704一1992）缠绕垫片（代替JB/T4705—1992）金属包垫片（代替JB/T4706—1992）等长双头螺柱（代替JB/T4707—1992）以上标准于2000年9月30日起实施，其出版发行工作责成全国压力容器标准化技术委员会按期组织完成。国家机械工业局
国家石油和化学工业局
2000年4月24日
JB/T4700~4707—2000
JB/T4700—2000压力容器法兰分类与技术条件JB/T4701—2000/甲型平焊法兰
JB/T47022000/乙型平焊法兰·
JB/T4703—2000
长颈对焊法兰·
JB/T4704—2000/非金属软垫片
JB/T4705--2000
JB/T4706—2000
JB/T4707—2000
缠绕垫片

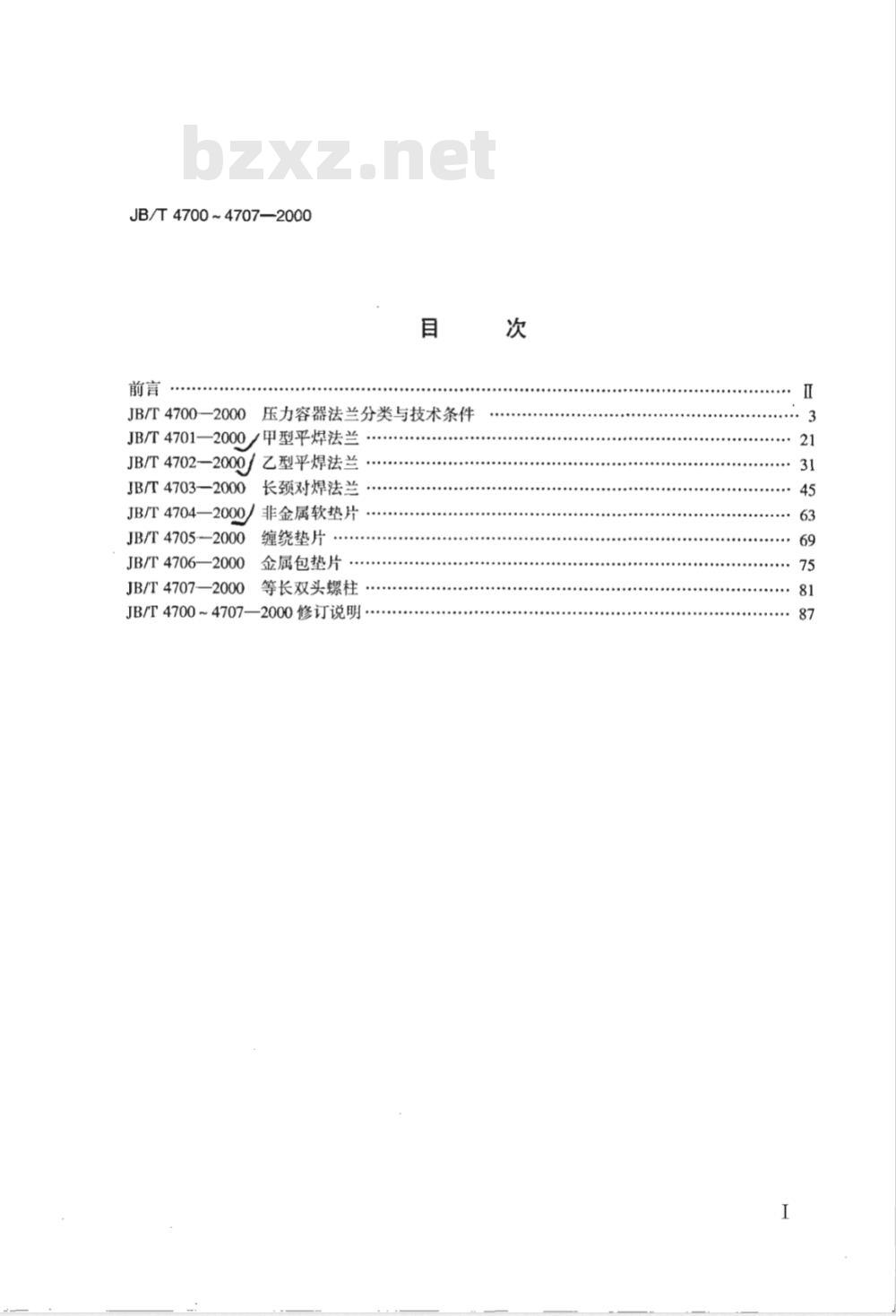

金属包垫片
等长双头螺柱
JB/T4700~4707—2000修订说明+次

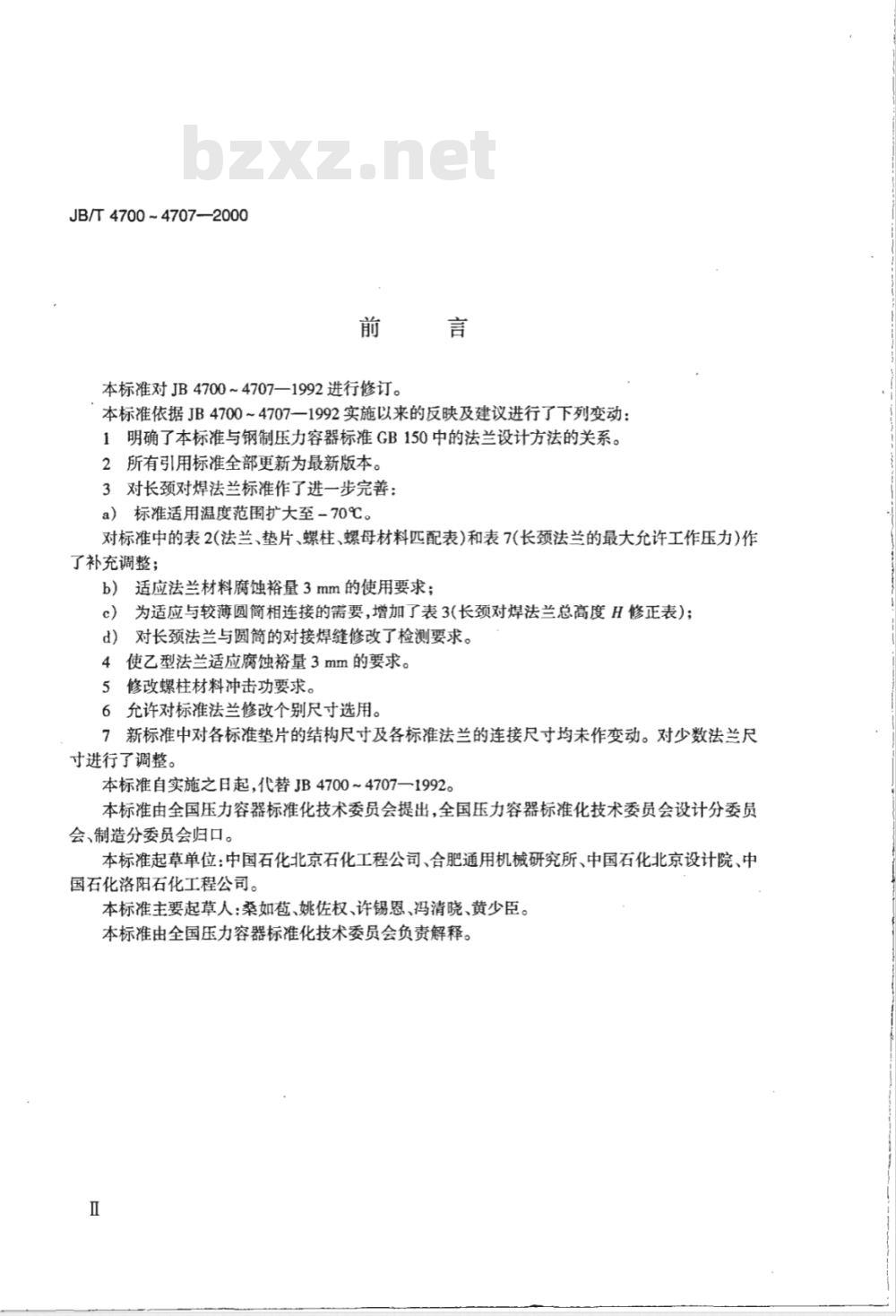

............A.
JB/T4700~4707-—2000
本标准对JB4700~4707—1992进行修订。本标准依据JB4700~4707一1992实施以来的反映及建议进行了下列变动：1明确了本标准与钢制压力容器标准GB150中的法兰设计方法的关系。2所有引用标准全部更新为最新版本。3对长颈对焊法兰标准作了进一步完善：a）标准适用温度范围扩大至-70℃。对标准中的表2(法兰、垫片、螺柱、螺母材料匹配表)和表7(长颈法兰的最大允许工作压力)作了补充调整；
适应法兰材料腐蚀裕量3mm的使用要求；b)
c）为适应与较薄圆简相连接的需要，增加了表3(长颈对焊法兰总高度H修正表)；d）对长颈法兰与圆筒的对接焊缝修改了检测要求。使乙型法兰适应腐蚀裕量3mm的要求。4
修改螺柱材料冲击功要求。
6允许对标准法兰修改个别尺寸选用。7新标准中对各标准垫片的结构尺寸及各标准法兰的连接尺寸均未作变动。对少数法兰尺寸进行了调整。
本标准自实施之日起，代替JB4700~4707—1992。本标准由全国压力容器标准化技术委员会提出，全国压力容器标准化技术委员会设计分委员会、制造分委员会归口。
本标准起草单位：中国石化北京石化工程公司、合肥通用机械研究所、中国石化北京设计院、中国石化洛阳石化工程公司。
本标准主要起草人：桑如苞、姚佐权、许锡恩、冯清晓、黄少臣。本标准由全国压力容器标准化技术委员会负责解释。JB/T 4700—2000

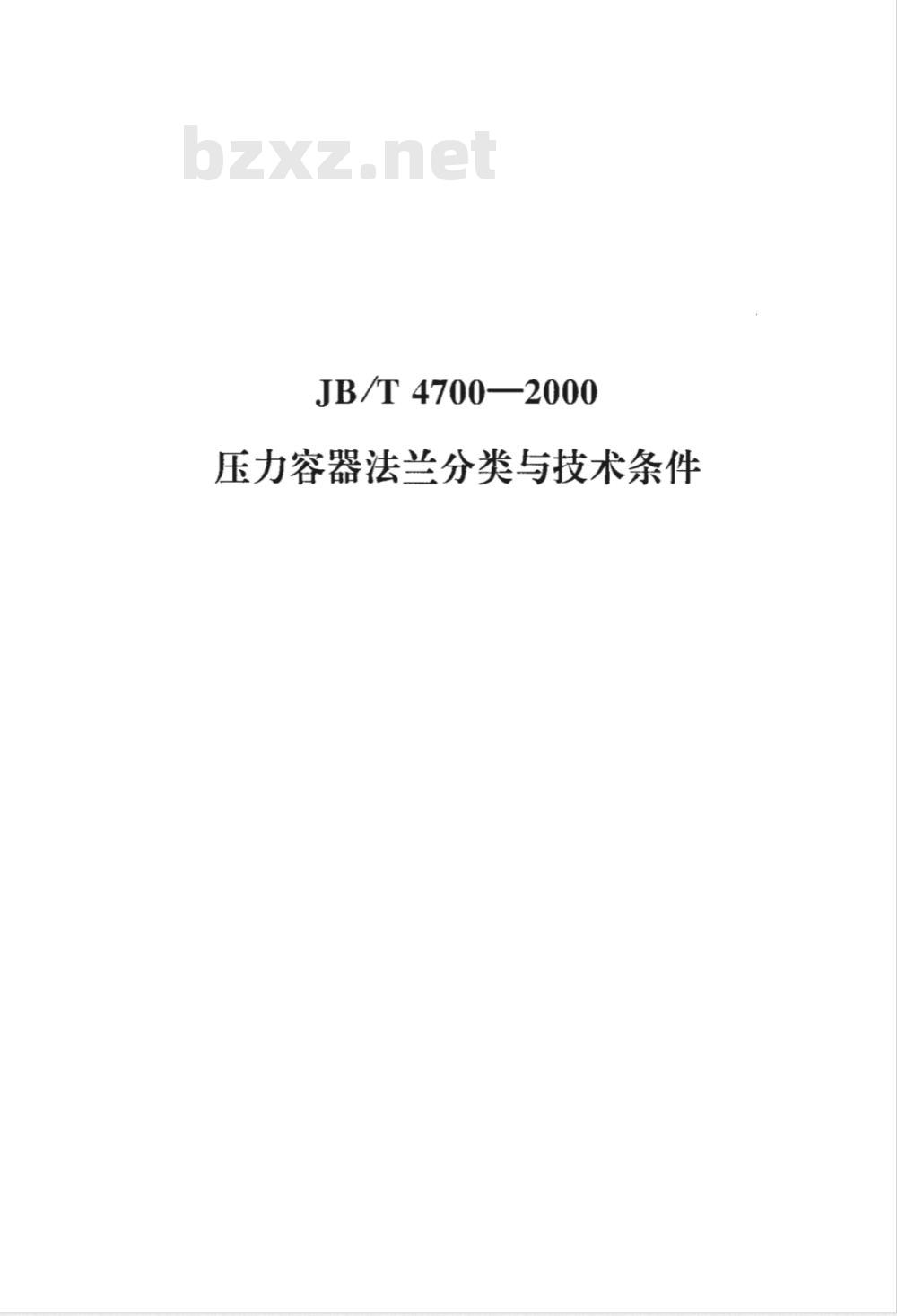

压力容器法兰分类与技术条件
1范围
中华人民共和国行业标准
压力容器法兰分类与技术条件
Type and specification for pressure vessel flangesJB/T 4700--2000
代替JB47001992
本标准规定了压力容器法兰的分类、规格，法兰、螺柱、螺母的材料及与垫片的匹配，各级温度下的最大允许工作压力，技术要求以及标记。本标准适用于公称压力0.25~6.40MPa，工作温度-70~450℃的碳钢、低合金钢制压力容器法兰。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB150~~1998钢制压力容器
GB/T5391995耐油石棉橡胶板
GB/T 699--1999
优质碳素结构钢
GB/T700—-1988碳素结构钢
GB/T 1801-1999
GB/T 1804-1992
GB/T 30771999
极限与配合
公差带和配合的选择
一般公差线性尺寸的未注公差
合金结构钢
GB/T3098.2--1982
紧固件机械性能螺母
GB/T 3274-1988
GB/T3985~1995
碳素结构钢和低合金结构钢热轧厚钢板和钢带石棉橡胶板
GB/T5779.21986紧固件表面缺陷螺母-般要求GB6654~1996压力容器用钢板
甲型平焊法兰
JB/T4701-2000
JB/T 4702~~2000
JB/T 4703-2000
JB/T 4704-2000
JB/T4705-~2000
JB/T 4706-2000
JB/T 4707--2000
乙型平焊法兰
长颈对焊法兰
非金属软垫片
缠绕垫片
金属包垫片
等长双头螺柱
JB4726~2000压力容器用碳素钢和低合金钢锻件JB 47272000
JB 4730-1994
低温压力容器用碳素钢和低合金钢锻件压力容器无损检测
国家机械工业局
2000-04-24批准
国家石油和化学工业局
2000-09-30实施
3选用原则与标准适应的腐蚀裕量JB/T 4700~2000
3.1压力容器法兰宜优先采用本标准法兰，按本标准选用的法兰可免除GB150的有关计算。3.2本标准中乙型法兰的适用腐蚀裕量为不大于2mm，当腐蚀裕量超过2mm但不大于3mm时，应加厚短节厚度2mm。长颈对焊法兰的适用腐蚀裕量不大于3mm。4法兰的分类、材料匹配、工作温度及最大允许工作压力、结构尺寸4.1法兰分类及系列参数见表1的规定。4.2法兰、垫片、螺柱、螺母材料的匹配4.2.1甲型平焊法兰、乙型平焊法兰和长颈对焊法兰（以下简称甲型、乙型、长颈法兰）、垫片、螺柱、螺母材料的匹配及工作温度范围应符合表2的规定。4.2.2螺柱的硬度（布氏硬度，HB）应比螺母高20~30，相同强度级别的材料可以通过不同的热处理状态实现。
4.3法兰的工作温度及最大允许工作压力、结构尺寸4.3.1甲型法兰的工作温度为高于～20~300℃，乙型法兰的工作温度为高于～20~350℃，其最大允许工作压力见表6的规定，结构尺寸分别按JB/T4701、JB/T4702的规定。衬环乙型法兰的使用温度由设计者根据情况决定。
4.3.2长颈法兰的工作温度为～70~450℃，其最大允许工作压力见表7的规定，结构尺寸按3B/T4703的规定。衬环法兰的使用温度由设计者根据情况决定。4.3.3选用标准法兰时，所选取法兰工作温度应不低于该法兰在使用条件下的设计温度；法兰最大允许工作压力应不小于该法兰在使用条件下的计算压力。当法兰承受轴向拉力或弯矩时，应另行考虑其作用。
4.4垫片
垫片按JB/T4704、J8/T4705、JB/T4706的规定。4.5螺柱、螺母
螺柱按JB/T4707的规定。
螺母按GB/T3098.2、GB/T3077、GB/T5779.2的规定。5代号、标记及标记示例
5.1代号
法兰类型代号应符合表8的规定。密封面型式代号应符合表9的规定。4
标准号
公称压力PN
直径DN
JB/T4701
JB/T4700—2000
表1法兰分类及参数表
平焊法兰
JB/T4702
1.001.602.50
对焊法兰
JB/T4703
1.001.60|2.50|4.006.40
甲型法兰
乙型法兰与长颈法兰
绕垫片
GB/T539
耐油石棉橡
GB/T3985
JB/T4700—2000
表2法兰、垫片、螺柱、螺母材料匹配表园
适用温度
范围，℃
> - 20
石棉橡胶板
GB/T539
耐油石棉橡
GB/T3985
石棉橡胶板
石棉或石墨
填充带
聚四氟乙烯
填充带
属铜、铝包复
低碳钢、不
片锈钢包复材
> - 20
选配右列
板材GB/T3274
Q235 -A、B、C
板材CRB6654
板材GB/T3274
Q235-A、B、C
CB6654
锻件JB4726
板材CB6654
锻件JB4726
15CrMo
锻件JB4727
09MnNiD
列法兰材料
锻件JB4726
12Cr2Mol
锻件JB4726
20MnMo
适用温度
范围，℃
-40~350
-70~350
一可选配右列螺柱螺母材料
按表3
选定右列
螺柱材料
后选定螺
母材料
按表4
选定右列
螺柱材料
后选定螺
母材料
选配右
列螺柱螺
母材料
按表5
选定右列
螺柱材料
后选定螺
母材料免费标准bzxz.net
螺柱材料
GB/T700
Q235-A
GB/T699
GB/T3077
40MnVB
40MnVB
CB/T3077
35C-MoA
40MnVB
35CrMoA
GB/T3077
25Cr2MoVA
25Cr2MoVA
35CrMoA
螺柱与螺母
螺母材料
GB/T700
Q235-A
Q235-A
GB/T699
Q235-A
CB/T3077
30CMoA
35CrMoA
35、45
45、40Mn
30CrMoA
35CrMoA
30CrMoA
25Cr2MoVA
30CrMoA
25Cr2MoVA
30CrMoA
适用温度
范围，℃
～300
>-20~400
-70 ~ 450
1乙型法兰材料按表列板材及锻件选用，但不宜采用Cr-Mo钢制作。相匹配的螺柱、螺母材料按表列规定。2长颈法兰材料按表列锻件选用，相匹配的螺柱、螺母材料按表列规定。6
公称压力PN
公称直径
JB/T 4700—2000
表3螺柱材料选用表
1）对16Mn、16MnR法兰材料，当工作温度高于200℃时，应改选40MnB。2.50
40MnVB
公称压力PN
公称直径
40MnBl)2)
40MnB/)2)
JB/T4700-2000
表4螺柱材料选用表
40MnBl)、2)
40c,2)
1）对15CrMo法兰材料，当工作温度高于350℃时，应改选40MnVB。2.50
40MnVB3)
35CrMoA
2）当法兰工作温度高丁400℃或低丁等于-20℃时，螺柱材料应改选35CrMoA。8
40MnVB)
35CrMoA
