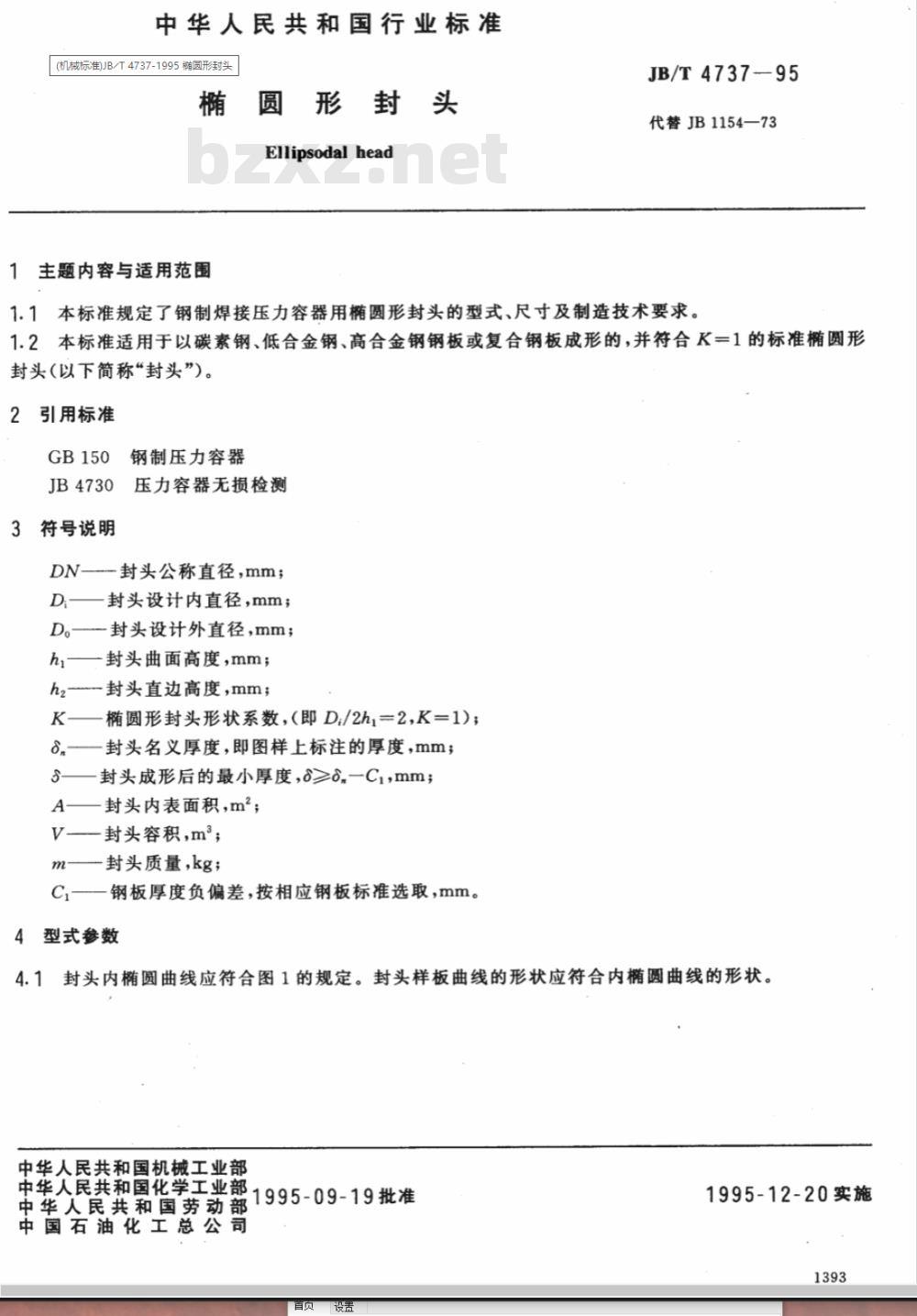

(机械标准)JB/T 4737-1995 椭圆形封头椭圆形封头
Ellipsodal head
主题内容与适用范围
JB/T 4737—95
代替JB1154—73
1.1本标准规定了钢制焊接压力容器用椭圆形封头的型式、尺寸及制造技术要求。1.2本标准适用于以碳素钢、低合金钢、高合金钢钢板或复合钢板成形的，并符合K=1的标准椭圆形封头（以下简称“封头”）。
引用标准
JB4730
3符号说明
钢制压力容器
压力容器无损检测
DN—封头公称直径，mm;
D一封头设计内直径，mm；
D。—封头设计外直径,mm;
一封头曲面高度，mm；
h2封头直边高度，mm；
椭圆形封头形状系数，（即D:/2h=2,K=1）；3—一封头名义厚度，即图样上标注的厚度，mm；封头成形后的最小厚度，≥一Ci,mm；A
封头内表面积，m2；
V——封头容积,m
一封头质量，kg；
Ci—钢板厚度负偏差，按相应钢板标准选取，mm。A
型式参数
封头内椭圆曲线应符合图1的规定。封头样板曲线的形状应符合内椭圆曲线的形状。4.1
中华人民共和国机械工业部
中华人民共和国花擎主莱部1995-09-19批准中华人民共和国劳动部！
中国石油化工总公司
首页设置
1995-12-20实施
4.2以内径为公称直径的封头
当筒体由钢板卷制时，筒体所对应的封头公称直径等于封头内直径，以内直径为公称直径的封头，其型式和尺寸应符合图2和表1的规定。DN
4.3以外径为公称直径的封头
当简体由无缝钢管作筒体时，筒体所对应的封头公称直径等于封头外直径，以外径为公称直径的封头，其型式与尺寸应符合图3和表2的规定。4.4由整板或拼接板成形的封头适用于中、低压容器，由瓣片和顶圆板制成的封头只适用于低压容器。5·制造技术要求
封头制造检验除应符合本标准规定外，还应符合GB150及设计图样的有关要求。5.1
5.2用以制造封头的钢板应有材质证明，并符合相应标准的规定。5.3用以制造封头的钢板材质应有不低于容器筒体材料的质量等级。5.4封头由二块或左右对称的三块钢板拼接制成时，其拼接焊缝与封头中心线的距离应小于公称直径的1/4；封头由瓣片和顶圆板拼接制成时，焊缝方向只允许是经向和环向的，焊缝之间最小距离应不小于封头名义厚度，的3倍，且不小于100mm。瓣片和顶圆板应用整板制造，不得拼接。1394
JB/T4737-95

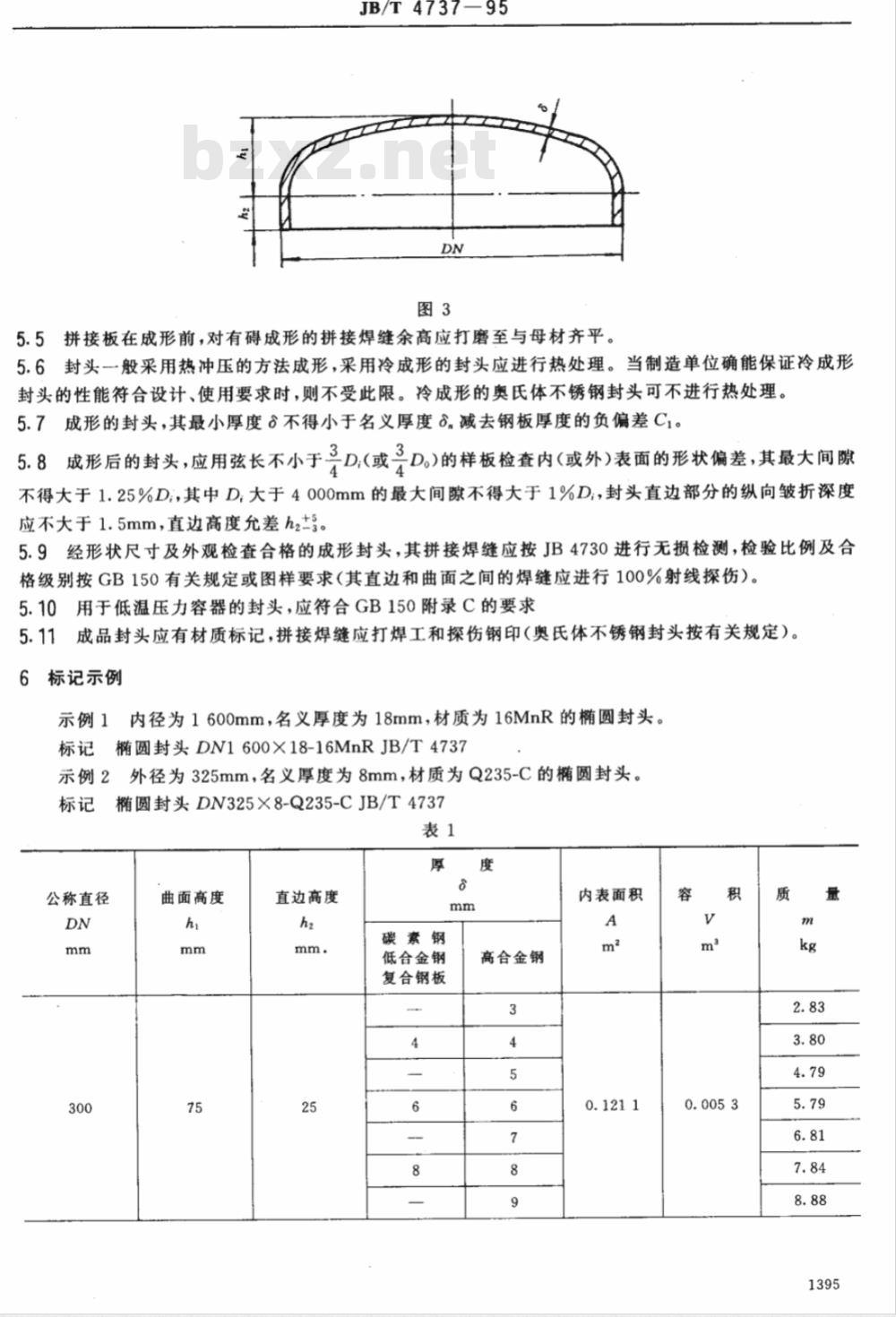

5.5拼接板在成形前，对有碍成形的拼接焊缝余高应打磨至与母材齐平。5.6封头一般采用热冲压的方法成形，采用冷成形的封头应进行热处理。当制造单位确能保证冷成形封头的性能符合设计、使用要求时，则不受此限。冷成形的奥氏体不锈钢封头可不进行热处理。5.7成形的封头，其最小厚度不得小于名义厚度9减去钢板厚度的负偏差C1。5. 8 成形后的封头,应用弦长不小于号D;(或3
D。)的样板检查内(或外)表面的形状偏差，其最大间隙不得大于1.25%D其中D；大于4000mm的最大间隙不得大于1%D;，封头直边部分的纵向皱折深度应不大于1.5mm，直边高度允差h2±5。5.9经形状尺寸及外观检查合格的成形封头，其拼接焊缝应按JB4730进行无损检测，检验比例及合格级别按GB150有关规定或图样要求（其直边和曲面之间的焊缝应进行100%射线探伤）。5.10用于低温压力容器的封头，应符合GB150附录C的要求5.11成品封头应有材质标记，拼接焊缝应打焊工和探伤钢印（奥氏体不锈钢封头按有关规定）。6标记示例
示例1内径为1600mm，名义厚度为18mm，材质为16MnR的圆封头。标记椭圆封头DN1600×18-16MnRJB/T4737示例2外径为325mm，名义厚度为8mm，材质为Q235-C的椭圆封头。标记
公称直径
椭圆封头DN325X8-Q235-CJB/T4737表1
曲面高度
直边高度
碳素钢
低合金钢
复合钢板
内表面积
高合金钢
公称直径
曲面高度
直边高度
JB/T4737-95

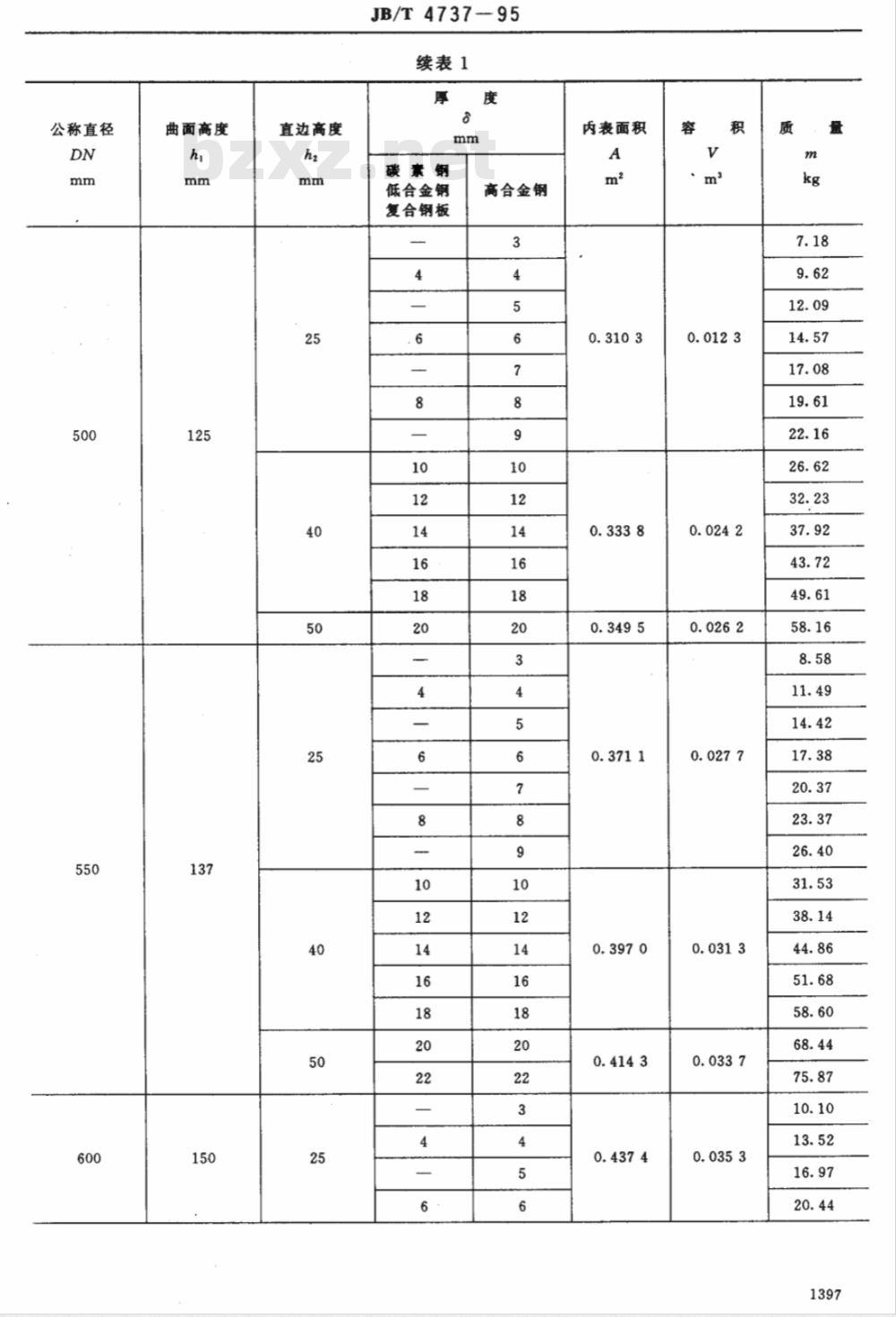

续表1
碳素钢
低合金钢
复合钢板
高合金钢
内表面积
公称直径
曲面高度下载标准就来标准下载网
直边高度
JB/T 4737-95

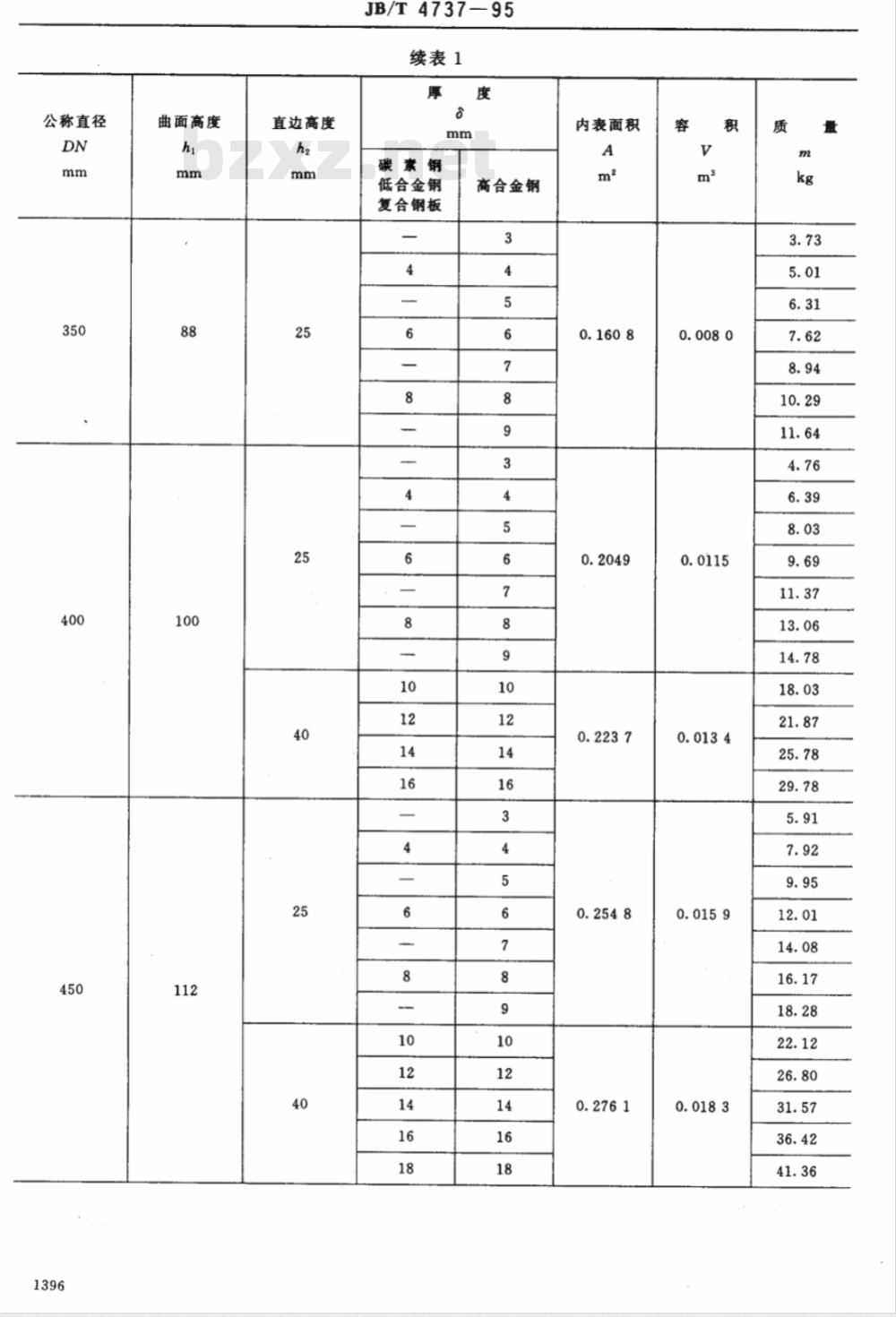

续表1
