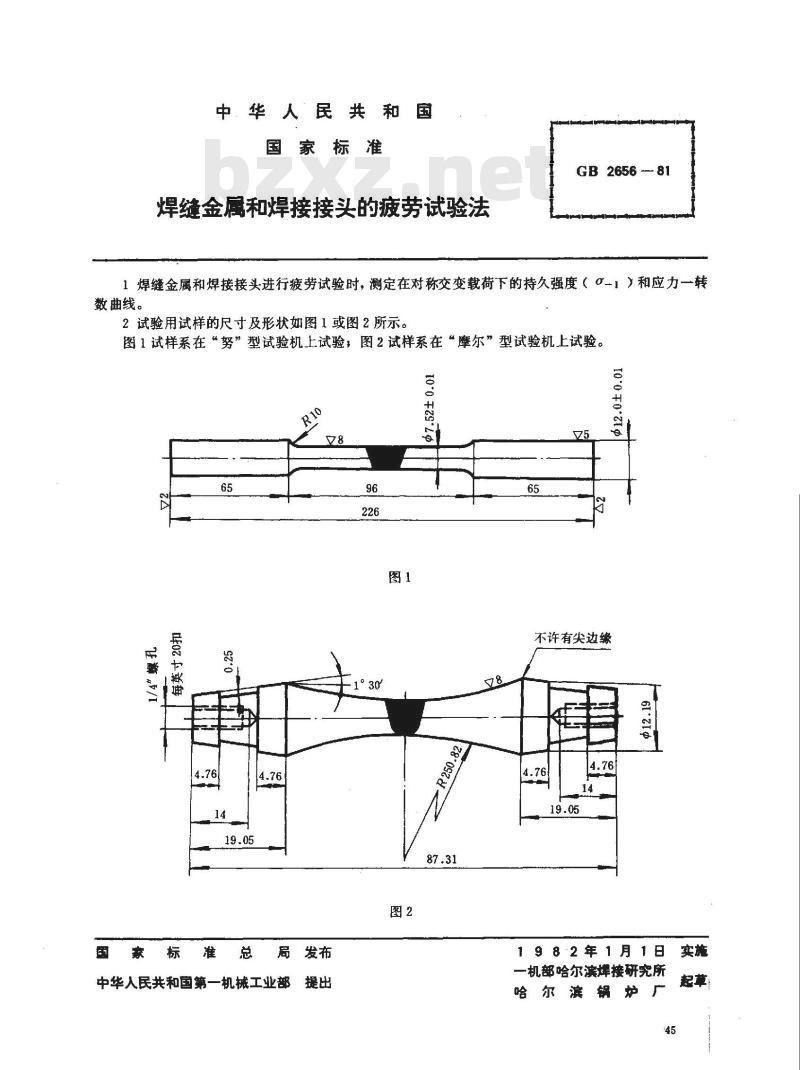

【国家标准(GB)】 焊缝金属和焊接接头的疲劳试验法

中华人民共和国
国家标准
焊缝金属和焊接接头的疲劳试验法GB2656 - 81
1焊缝金属和焊接接头进行疲劳试验时，测定在对称交变载荷下的持久强度（α-1）和应力一转数曲线。
2试验用试样的尺寸及形状如图1或图2所示。图1试样系在“努”型试验机上试验，图2试样系在“摩尔”型试验机上试验。8
中华人民共和国第一机械工业部发布
10~0 F29·2
不许有尖边缘
1982年1月1日实施
机部哈尔滨焊辉接研究所
锅炉广
哈尔滨
GB2656—81Www.bzxZ.net

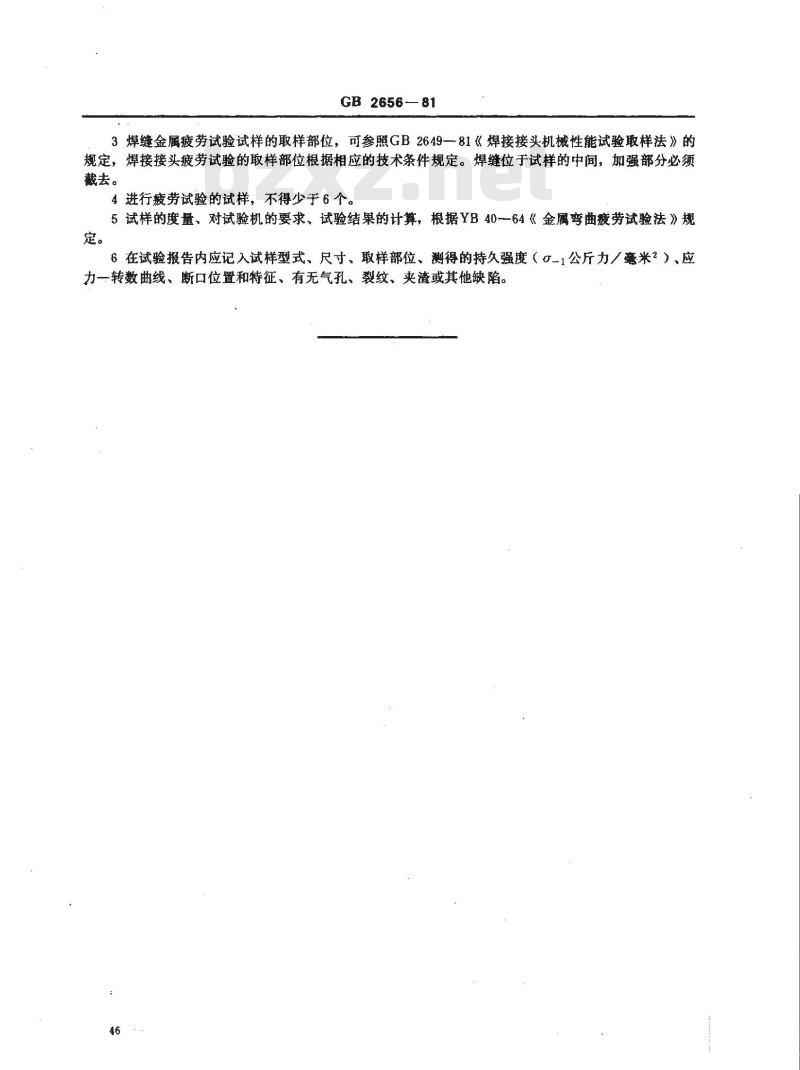

3焊缝金属疲劳试验试样的取样部位，可参照GB2649一81《焊接接头机械性能试验取样法》的规定，焊接接头疲劳试验的取样部位根据相应的技术条件规定。焊缝位于试样的中间，加强部分必须截去。
4进行疲劳试验的试样，不得少于6个。5试样的度量、对试验机的要求、试验结果的计算，根据YB40--64《金属弯曲疲劳试验法》规定。
6在试验报告内应记入试样型式、尺寸、取样部位、测得的持久强度（0～1公斤力／毫米2）、应力一转数曲线、断口位置和特征、有无气孔、裂纹、夹渣或其他缺陷。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
