【国家标准(GB)】 焊接接头及堆焊金属硬度试验方法

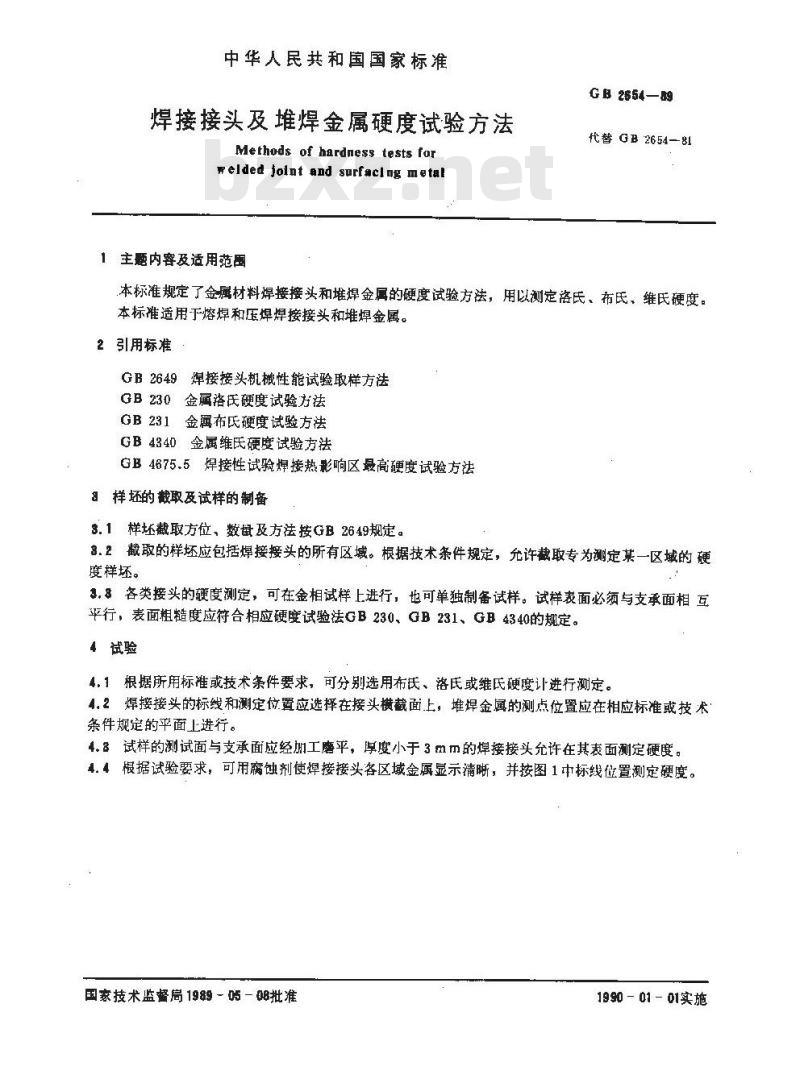

中华人民共和国国家标准bzxz.net
焊接接头及堆焊金属硬度试验方法Methods of hardness tests forwelded joint and surfaclng metal1主题内容及适用范围
GB2654—89
代替GB2654-81
本标准规定了金属材料焊接接头和堆焊金属的硬度试验方法，用以测定洛氏、布氏，维氏硬度。本标准适用于熔焊和压焊焊接接头和堆焊金属。2引用标准
GB2649焊接接头机械性能试验取样方法GB230金属洛氏硬度试验方法
GB231、金旗布氏硬度试验方法
GB4340金属维氏硬度试验方法
GB4675.5焊接性试验焊接热影响区最高硬度试验方法8样坏的截取及试样的制备
3.1样坏截取方位、数盘及方法按GB2649规定。8.2截取的样坏应包括焊接接头的所有区域。根据技术条件规定，允许截取专为测定某一区域的硬度样坏。
3.3各类接头的硬度测定，可在金相试样上进行，也可单独制备试样。试样表面必须与支承面相互平行，表面粗糙度应符合相应硬度试验法GB230、GB231、GB4340的规定。4试验
4.1根据所用标准或技术条件要求，可分别选用布氏、落氏或维氏硬度计进行测定。4.2焊接接头的标线和测定位置应选择在接头横截面上，堆焊金属的测点位置应在相应标准或技术条件规定的平面上进行。
4.试样的测试面与支承面应经期工磨平，厚度小于3mm的焊接接头允许在其表面测定硬度。4.4根据试验要求，可用腐蚀剂使焊接接头客区域金属显示清晰，并按图1中标线位置测定硬度。国家技术监督局198905-08批准
1990-01—01实施

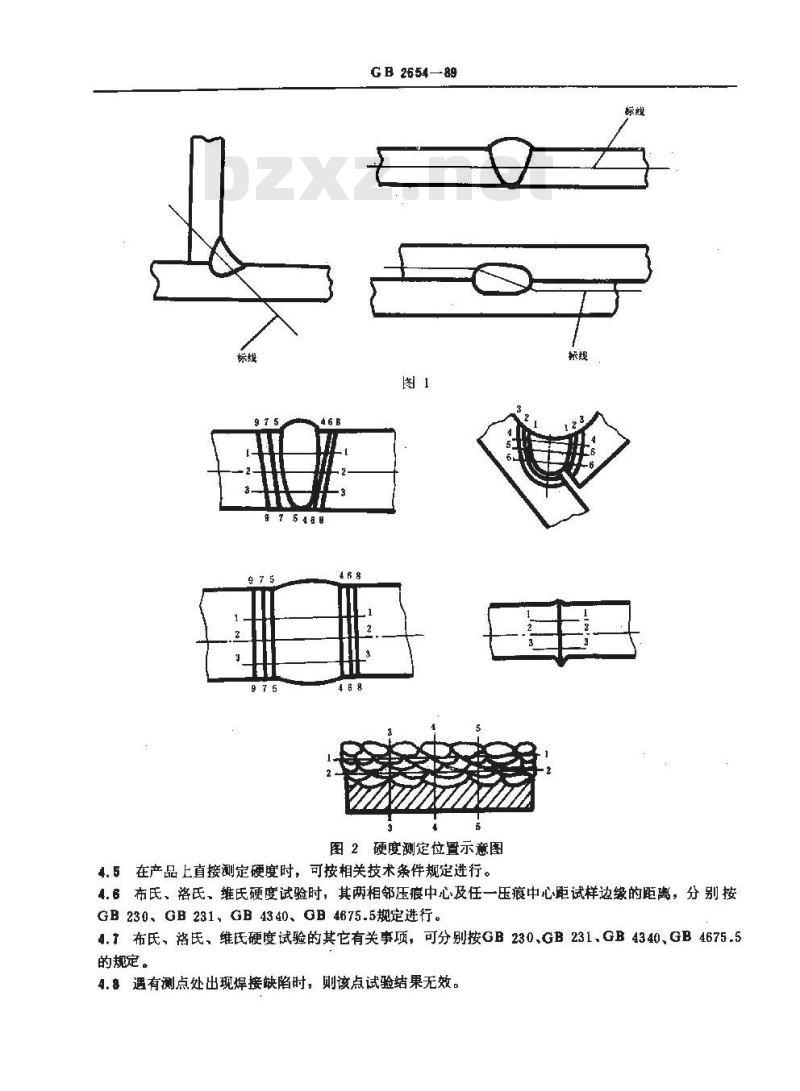

GB 2654—89
图2硬度测定位置示意图
4.5在产品上直接测定硬度时，可按相关技术条件规定进行。求线
4.6布氏，洛氏。维氏硬度试验时，其两相邻压痕中心及任一压痕中心距试样边缘的距离，分别按GB 230、GB 231、GB4340、GB 4675.5规定进行。4.T布氏、格氏，维氏硬度试验的其它有关事项，可分别按GB230、GB231,GB4340GB4675.5的规定。
4.8遇有测点处出现焊接缺陷时，则该点试验结果无效。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
