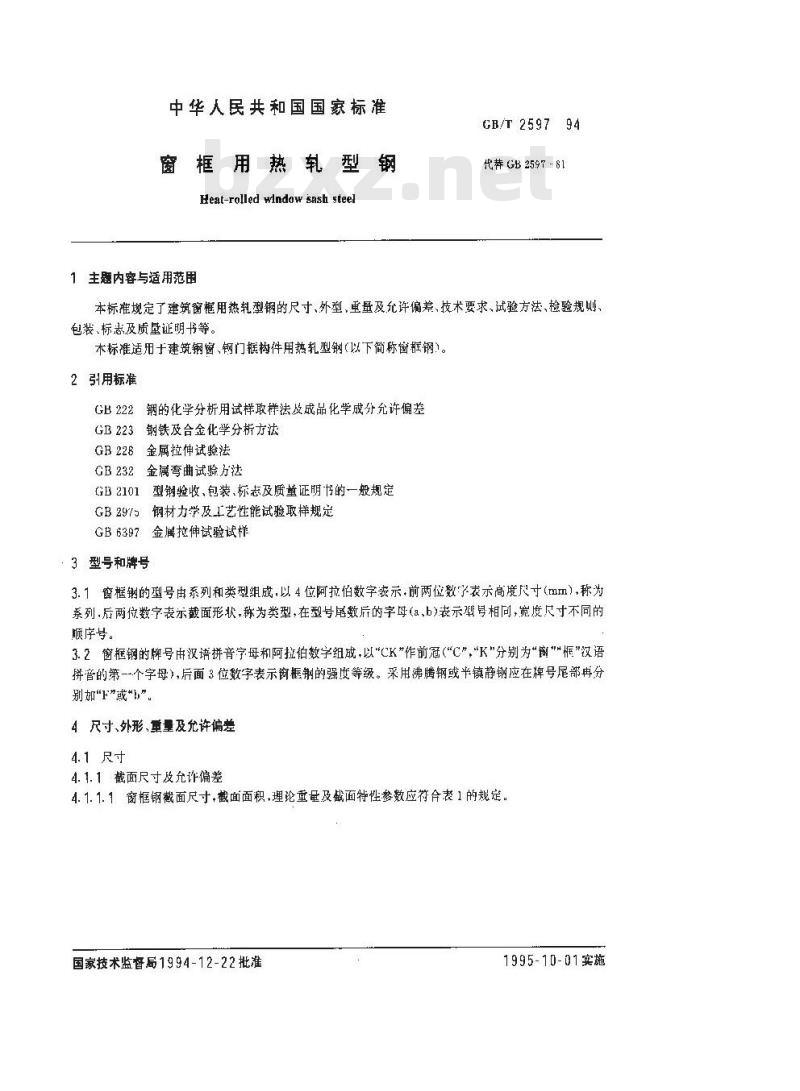

中华人民共和国国家标准
窗框用热轧型钢
Heat-rolled wlndow sash steel1主题内容与适用范
CB/T 2597
代荞 GB 2597 ~S1
本标准规定了建筑窗框用热轧型钢的尺寸、外型，重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等。
本标准适用于建筑钢窗、钢门框构件用热轧型钢（以下简称菌框钢）。2引用标准bzxz.net
GB 222铟的化学分析用试样取样法及成品化学成分允许偏差GB223钢铁及合金化学分析方法
GB228金属拉伸试验法
GB232金属弯曲试验方法
GB2101型钢验收、包装、标志及质量证明书的一般规定GB2975
钢材力学及工艺性能试验取样规定GB 6397
金属拉伸试验试样
·3型号和牌号
3.1窗框钢的型号由系列和类型组成，以4位阿拉伯数字表示.前两位数表示高度尺寸（mm），称为系列,后两位数字表示截面形状，称为类型，在型号居数后的字母（a、b)表示独导相同，宽度尺寸不同的顺序号。
3.2窗框钢的牌号冉汉语拼音字母和阿拉伯数字组成，以\CK”作前冠（C\，“K\分别为\窗\*框”汉语拼音的第一个字母>，后面3位数字表示窗框钢的强度等级。采用沸腾钢或半镇静钢应在牌号尾部再分别“F\或\}”
4尺寸、外形、重量及允许偏差
4.1尺寸
4.1.1截面尺寸及允诈偏差

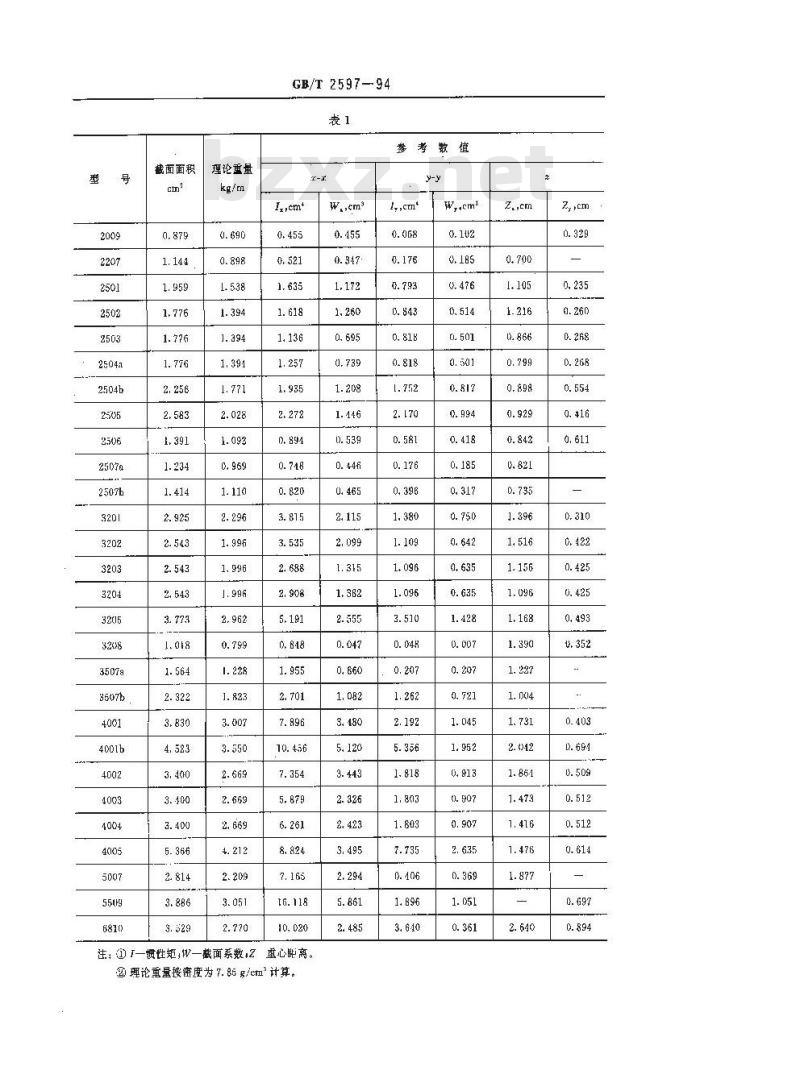

4.1.1.1窗框钢截面尺寸，截面面积，埋论重量及截面特性参数应符合表1的规定。国家技术监督局1994-12-22批准1995-10-01实施
截面面积
理论重量
注；i I—摘性矩,W一截面系数;ZGB/T 2597-94
参考数值
重心离，
②理论重量按密度为 7. 85 x/etm计算。W..cm
Iy,cmt
GB/T 2597--94

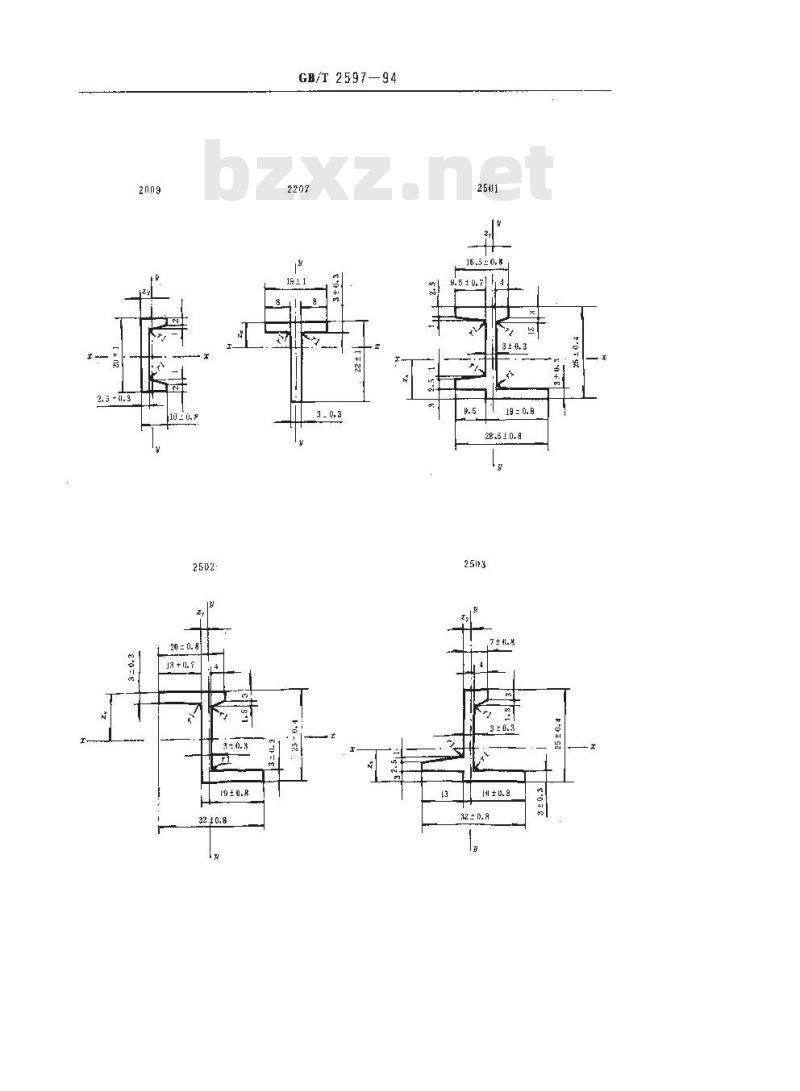

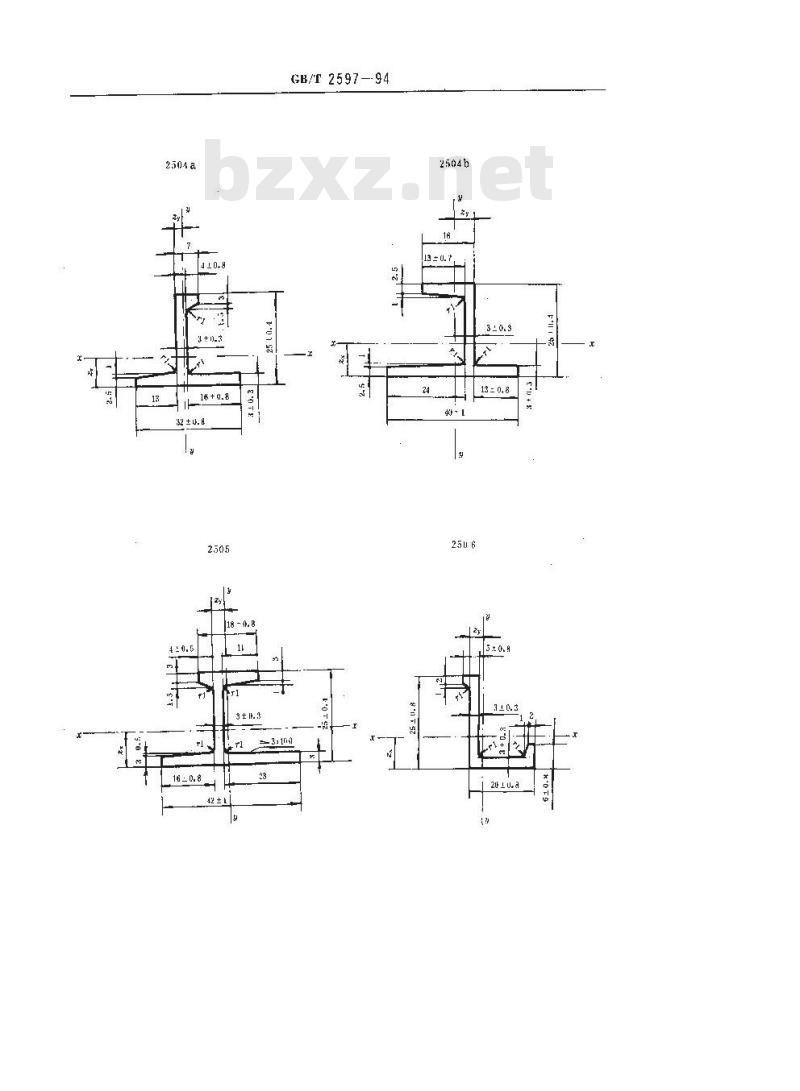

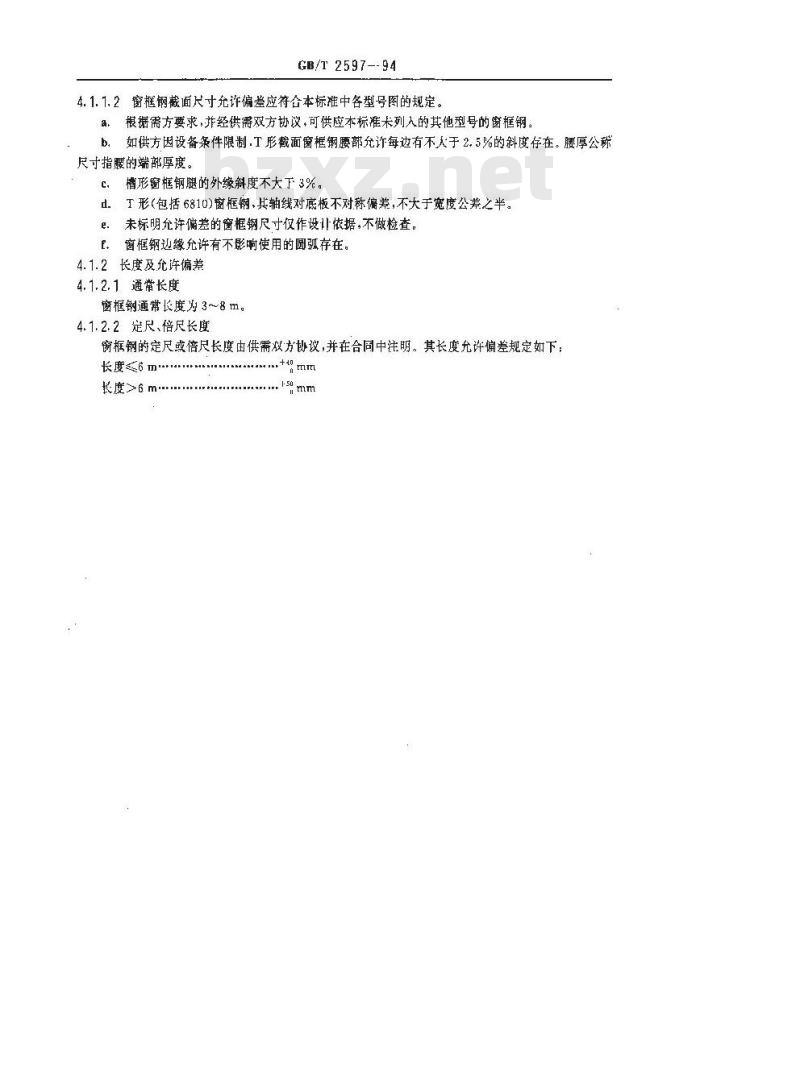

4.1.1.2窗框钢截面尺寸允许偏差应符合本标准中各型号图的规定。根据需方要求，并经供需双方协议，可供应本标准未列人的其他型号的窗框钢。如供方因设备条件限制.T形截面窗框钢腰部允许每边有不大于2.5%的斜度存在。腰厚公称b.
尺寸指腰的端部厚度。
槽形窗框钢腿的外缘斜度不大下3%。c.
dT形(包括6810)窗框钢，其轴线对底板不对称偏差,不大于宽度公差之半。e.
未标明允许偏差的窗框钢尺寸仅作设计依据，不做检查。窗框钢边缘允许有不影响使用的圆弧存在。4.1.2长度及允许偏差
4. 1.2,1 通常长度
窗框钢通常长度为3~8m。
4.1.2.2定尺、倍尺长度
窗框钢的定尺或倍尺长度由供需双方协议,并在合同中注明。其长度允许偏差规定如下，长度6 m.
长度>6m
19±心.8
GB/T 2597-94
16.5 ± 0, B
19 = 0. 8
1收+51-8
32 ± u. 8
GB/T2597-94
331114
13 = 0. 8
21.5 ± 08
31 ± 0.8
GB/T 2597 : 94
21.5±心.8
17-5+08
47 ± 1
GB/T 259794
2.5= 0. 3
17.5 = 0. 8
7.5 ±0.8
GB/T 2597—94
25 = 0, 月
34.5 ± 1.t
GB/T 2597-- 94
O三OT
25 ± 0.8
34.5 ± 1
GB/T 2597--94
4.2外形
4.2.1弯曲度
窗框钢每米奇曲度不大于3mm。
GB/T 2597 - 94
窗框钢总弯曲度不大丁总长度的0.3%。4.2.2扭转
窗框钢每米扭转不大于2°
4.2.3端部
窗框钢端部应剪切正直，切斜不人于3mm，毛刺不大于4mm。用压力机剪切的窗框钢端部允许有局部变形。
4.2.4T形窗框钢的底板与腰部相交接处的台房不允许存在。但经需方同意，不影响使用的台肩允许存在.台肩长度不做检登。
4.3重量
窗框钢按理论重量交货，亦可按实际重量交货，但应在合同中注明。5技术要求
5.1牌号和化学成分
5.1.1窗框钢的牌号和化学成分(熔炼分析)应符合表2规定，表2
化学成分，兆
不大于
脱氮方法
5.1.1.1沸钢硅含量不大于0.07%，半镇静钢硅含量不大于0.17%，镇静钢硅含量下限为0.12%。5.1.1.2钢中残余元索铜含量应不大于0.35%。铬、镶含量应各不大于0.30%。如供方能保证均可不做分析。
5.1.2经供需双方协议，并在合同中注明，可供应其他碑号的窗握钢。5.1.3窗框钢成品化学成分允许偏差应符合GB222的有关规定。沸腾钢衡框钢成品化学成分偏差不做保证。5.2冶炼方法
钢采用氧气转炉，平炉或电炉冶炼。5.3力学性能及工艺性能
5.3.1窗框钢的力学性能及上艺性能应符合表3规定。表3
力学性能
抗拉强度，%
不小于
5.3.2窗框钢弯曲试验，在需方要求时才进行。5.4表面质量
伸长率，
180弯曲试验
d弯心直径
二试样厚度
d = 0. 5xt
5.4.1窗框锕表面不得有裂纹，折叠、结疤、夹杂和分层，端面不得有缩孔残余。其他不影响使用的缺陷GB/T 2597--94
允许存在，缺陷的深度、高度不大丁0. 2 mm。5.4.2窗框钢表面缺陷允许清除处应圆滑无棱角，但不得进行横向清除，清除宽度不小丁清除深度的5倍，清除深度从实际尺寸算起，不得超过该尺寸窗框钢公差之半。6试验方法
6.1窗框钢多项检验的取样部位，试验力法应符合表4的舰定。表4
检验项目
化学成分
控伸试验
弯山试验
取样数基，个
（每炉号）
取样部位
GB 222
GB6397
全截面或腰部(指加工)
GB2975
全截面或腰部(指加工)
试验方法
GR 223
试拌号G639，P
具有足够度的量具
6.2窗框钢力学性能或弯曲试验试样经切削加工或未经切削加工均可，力学性能试验的试样宽度不小于10mm。
7检验规则
7.1检查和验收
菌框匍的检查与验收由供方技术监督部门进行。7.2检查部位
窗框刚的尺寸应在距离端部 200 mm以1:处测量。7.3组批规则
窗框钢应成批验收，每批由同一型号、间冶炼方法和浇注方法的制组成。各护罐号含磁量之差不大下0.02%、含锰量之差不大于0.15%，窗框钢每批重量不人于60L。
7.4取样数量
每批窗框钢的取样数单应符合表 4的规定，7.5复验与判定规则
窗框钢复验与判定规则应符合GB2101的有关规定。8包装、标志及质量证明书
8.1包装
1.1.1窗框钢应成捆交货每握窗抵钢颈用钢带、盘条或钢丝均匀捆扎结实，并一-端平齐。窗框钢可先挪扎成小捆，然后将数小拥再捆成大捆。8. 1.2窗框钢包装除本标准规定外:应符合 G1 2101的有关规定。8.2标志
窗框钢捆成小捆、大捆均应有标牌。标牌正面应清晰标出供方名称(或」\标)牌号、型号，批号。B. 3质量证明书
窗框钢质量证明书应符合GB2101的规定。
