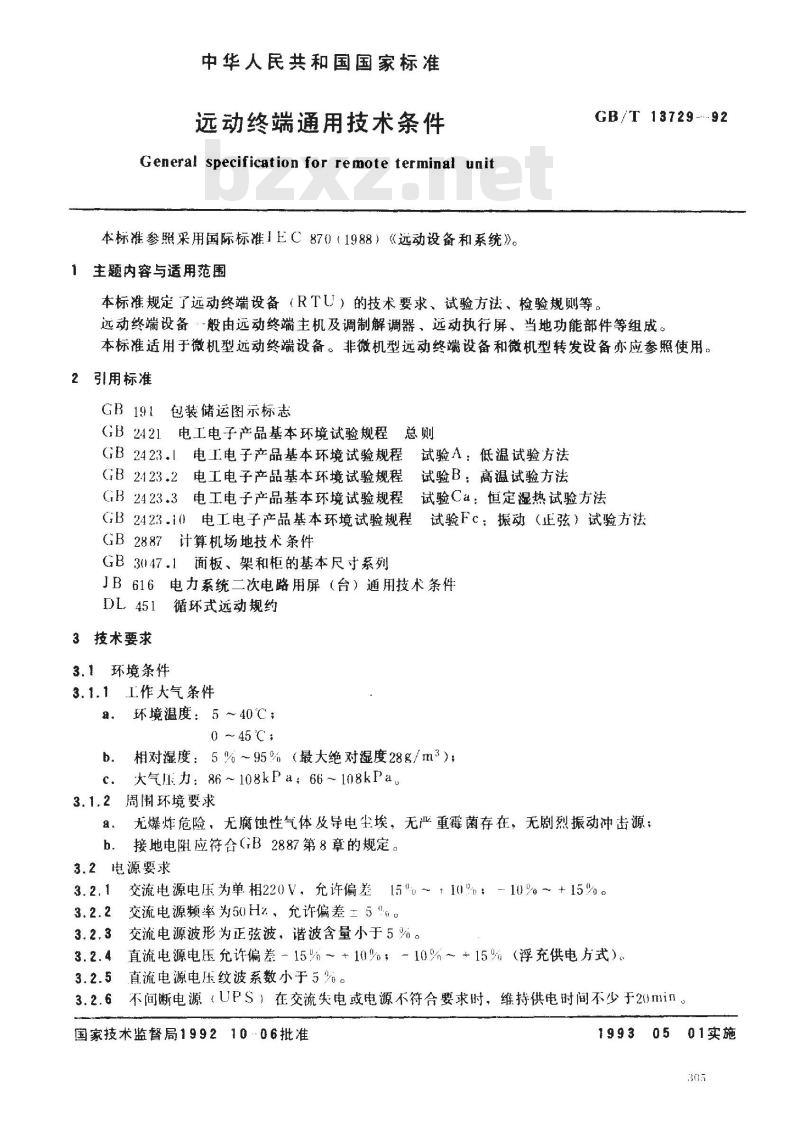

远动终端通用技术条件
General specification for remote terminal unit本标准参照采用国际标准1EC870（1988）《远动设备和系统》。1主题内容与适用范围
GB/T 13729---92
本标准规定了远动终端设备（RTU）的技术要求、试验方法、检验规则等。远动终端设备“-般由远动终端主机及调制解调器，远动执行屏、当地功能部件等组成。本标准适用于微机型远动终端设备。非微机型远动终端设备和微机型转发设备亦应参照使用。2引用标准
GB191包装储运图示标志
GB2421电工电子产品基本环境试验规程总则GB2423.1电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2电工电子产品基本环境试验规程试验B：高温试验方法GB2423.3电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB2423.10电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法GB2887计算机场地技术条件
GB347.1面板、架和柜的基本尺寸系列JB616电力系统二次电路用屏（台）通用技术条件DL、451循环式远动规约
3技术要求
3.1环境条件
3.1.1I作大气条件
a，环境温度：5～40℃;
0～45℃；
相对湿度：5%~95%（最大绝对湿度28g/m2）；b.
c.大气力：86～108kPa，66～108kPa。3.1.2周围环境要求
8．无爆炸危险，无腐蚀性气体及导电尘埃，无严重霉菌存在，无剧烈振动冲击源；b．接地电阻应符合GB2887第8章的规定3.2电源要求
交流电源电压为单相220V，允许偏差15～+10%；-10%～+15%。交流电源频率为50Hz、允许偏差5\。交流电源波形为正弦波，谐波含量小于5%。3.2.41
直流电源电压充许偏差→15%～+10%；-10%～+15%（浮充供电方式）直流电源电压纹波系数小于5%。3.2.5bzxZ.net
不间断电源（UPS）在交流失电或电源不符合要求时，维持供电时间不少于20min。国家技术监督局19921006批准
501实施
3.3要设计要求
3.3.1硬件
GB/T 13729.--92
在设计产品时、除应满足第3。1条功能要求外，还应考虑到可靠性、可维护性和可扩性，3.3.2软件
软件编制·般按功能划分做到标准化、模块化、便于功能的扩充。对现场的信息参数宜编制独立的参数模块、便在运行中修改。此外，还应配置诊断软件。3.3.3结构尺寸要求
设备的结构尺寸及安装尺寸应符含GB3147和JB616的要求。3.4功能要求
3.4.1基本功能
采集并向远方发送状态量，遥信变位优先传送：采集并向远方发送数字量；
采集并向远方发送脉冲量：
采集并向远方发送模拟量：
问答代传输方式卜。被测量超越定值传送；f
设备自调：
程序自恢：
设：，：故障诊断到插件级）；通道监视
选配功能
数据总加及显示：
\地选测、当地功能（CRT显示及打印制表）；单端运行：
数据转换输出：
接收并执行遥控命令及返校：
信息编辑转发：
当地越限报警；
与两个主站通信：
事件顺序记录：
接收并执行遥调命令；
接收并执行校时命令：
接收并执行复归命令；
m．主、备通道自动切换。
3.5基本性能要求
模拟量
模拟量标称值见表1；
模数转换总误差：0.5.
数模转换总误差0.5%。
3.5.2状态量
输入回路采用光电隔离：
闭舍对应二进制码“1”，断开对应二进制码“（）”（指用一位码表示时）：状态量电压标称值见表2；
状态量输入电流分级见表3：

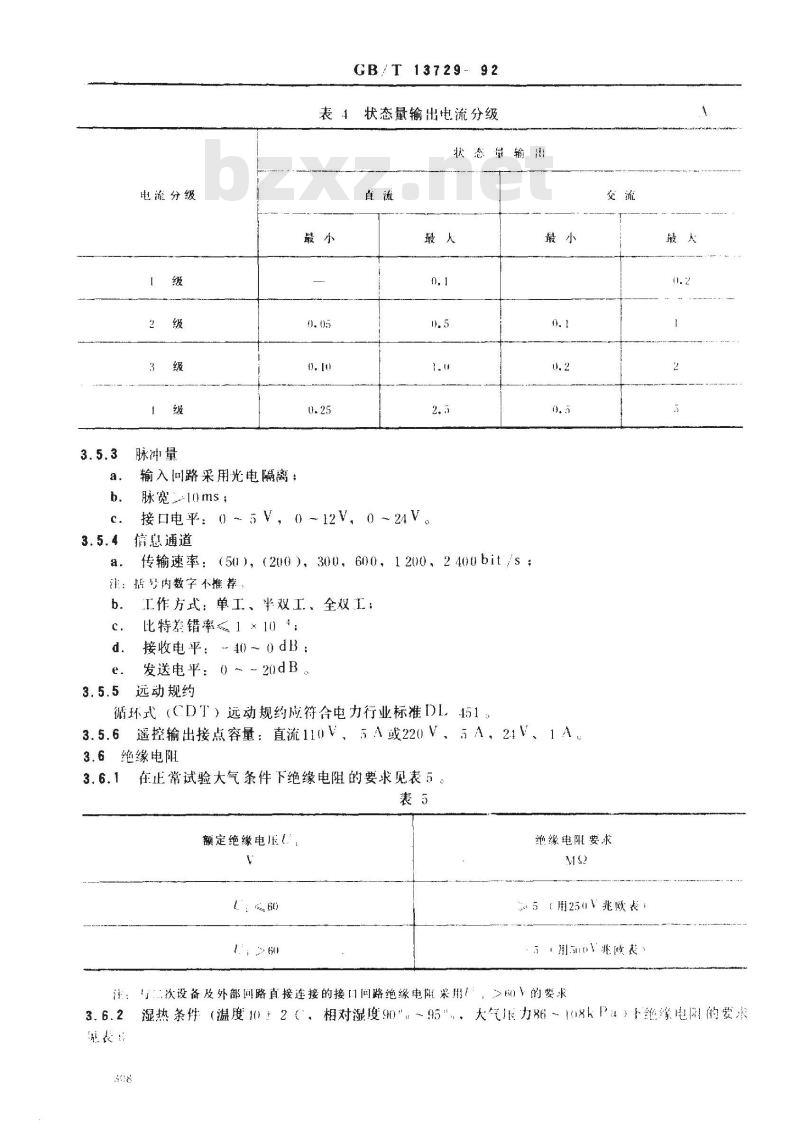

状态量输出电流分级见表4：
GB/T 13729-92

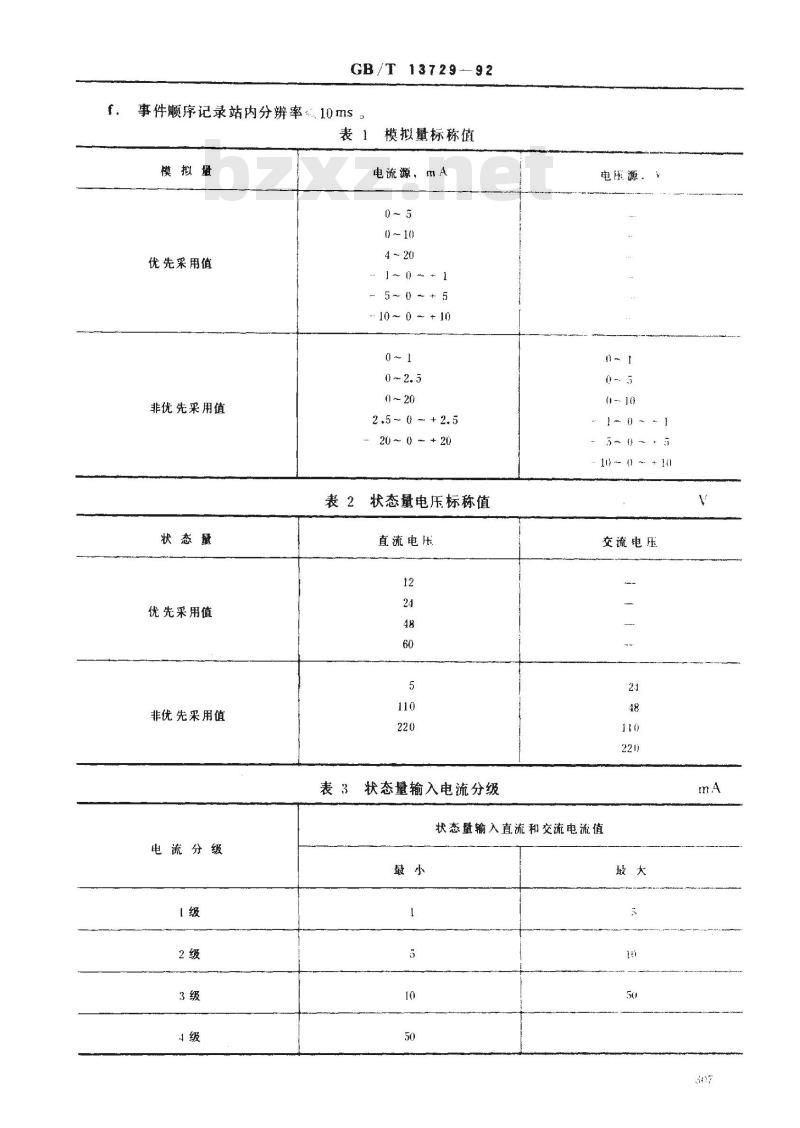

事件顺序记录站内分辨率10ms
模拟量标称值
模拟量
优先采用值
非优先采用值
状态量
优先采用值
非优先采用值
电流分级
电流源，mA
0～10
5～0-+5
10～0 ～+10
0 ~ 20
2.5 - 0 + 2. 5
20 ～ 0 + 20
表2状态量电压标称值
直流电压
表3状态量输入电流分级
电压源。
10) -- () + 10
交流电压
状态量输入直流和交流电流值
电流分级
脉冲量
输入问路采用光电隔离：
脉宽二-10ms；
GB/T13729- 92
表4状态量输出电流分级
状态量输！
接口电平：0～5V，0～12V，0～24V。信息通道
传输速率：（50），（200），300，600，1200，2400bit/s，注：括号内数字不推荐
工作方式：单工、半双工、全双工：比特差错率1×104；
接收电平：-400dB：
发送电平：～20dB。
3.5.5远动规约
循环式（CDT）远动规约应符合电力行业标准DI、451最小
3.5.6遥控输出接点容量：直流110V、5A或220V、5A，21V、1A。3.6绝缘电阻
在止常试验大气条件下绝缘电阻的要求见表5。表5
额定绝缘电压（
绝缘电阳要求
（用250√兆欧表）
司·用欧表
注：次设备及外部回路直接连接的接门间路绝缘电附采用！：，≥的要求3.6.2湿热条件（温度10+2（，相对湿度90\~95\、大气压力86~118kPa）下绝缘电的费求魔表
额定绝缘电压：
GB/T13729-92
绝缘电阳要求
（用250V兆欧表：
」（用50√兆欧表】
注：：次设备及外部回路直接连接的接！回路绝缘电阻采用，6）V的要求、3.7绝缘强度
在正常试验大气条件下、设备的被试部分应能承受表了中规定的5011z交流电压1min绝缘强度的试验，无击穿与闪络现象、
试验部位为非电气连接的两个独立回路之间、各带电回路与金属外壳之间。表7
额定绝缘电压U
60,125
1250：250
试验电压有效值
注：“次设备及外部回路直接连接的接回路试验电采用123V（，21V的要求3.8高频十扰适应能力
在正常「作大气条件下设备处工作状态时、施加3.8.1条和3.8.2条所规定的高频十扰，出电子逻辑电路组成的同路及软件程序应能正常工作。3.8.1高频干扰波特性
波形：衰减振荡波，包络线在3～6周期后衰减到峰值的50\：频率：1:01MHz；
重复率：109次，S
3.8.2高频1扰电压值
下列回路按共模1kV、串模0)。5kV（均指干扰发生器未与被试品连接的空载情况下的第半波峰值）进行试验：
设备接」专用的稳压电源或逆变电源，从电源到设备的引线长度小于50m的电源回路：a.
不直接与电流正感器或电压万感器连接的信号输入回路；引线有较好屏蔽接地的信号输入回路。下列间路按共模2.5kV、串模1kV（均指干扰发生器在末接入被试品的空载情况下的第准波峰值）进行试验：
直接接于站内公用蓄电池的直流电源回路：直接与电流h感器或电乐五感器连接的输入回路：引线长度在51m以1义没有采取有效的屏蔽接地的输入信号叫路：；与负载的连接线长度在50m以1的输出回路309
3.9连续通电试验
GB/T 13729--92
设备完成调试后，在出厂前进行不少于72h连续稳定的通电试验，交直流电压为额定值，各项参数和性能均应符合技术要求。
3.10摄动
设备应能承受频率/10Hz时振幅为0.3mm及/10~150F1z时加速度为1m，s的振动3.11可靠性
平均无故障工作时间（MTBF）应不低于8760h。4试验方法
4.1试验条件
除非另有规定，试验大气条件下不应超出下列范围：a，环境温度15～35℃；
b.相对湿度45%～75%；
c．大气压力86～106kPa。
4.2绝缘电阻试验
按3.6条规定对设备用相应电压的兆欧表测量绝缘电阻，测量时间不小于5S3在试验整机对地绝缘电阻时，应拔出装有半导体器件（光耦器件除外）的印制板。4.3绝缘强度
按3.7条规定用击穿电压测试仪进行绝缘强度试验。试验电压从零起始，在5s内逐渐升到规定值并保持1min，随后迅速平滑地降到零值，测试完毕断电后用接地线对被试品进行安全放电，对额定电压为60V以下的半导体器件（光耦器件除外），在对整机进行绝缘强度试验时应采取防护措施，如拨出有关插件或短接有关电路等。4.4功能试验
4.4.1基本设备
a主站（调度端）或模拟主站设备应包括以下几部分：双工调制解调器、通信控制器、计算机、图形终端（CRT）、打印机各台。模拟屏根据需要配置：
模拟量发生器、状态信号模拟器、数字量模拟器各一套；b.
遥控执行指示器一套：
频率可调脉冲量输出模拟器台；d.
5号位数字电压表及电流表各块；e.
被测RTU套，包括RTU主机、显示终端（CRT）、打印机等。f
将上述设备连接成一个对数据采集与监控系统，并通电运行，如图1所示310
打印机
主站（调度端）
或模拟主站
被试验RTU
业不终端
模拟量输入口
可调节
模拟量发生器
5位数字电压
表（或电流表）
4.4.2模数转换总误差测试
计算机
GB/T13729—92
图形终端
避信控制器
调制解调器
调制解调器
状态盘入口
状态信号
模拟器
调制解调器
数字盈输入口
数字量
模拟器
脉冲螺输
频率可调脉冲
量输出模拟器
模拟屏
打申机嵌口
遥控输出1
遥控执行
指示器
通谢输出门
数字电压表
或电流表
打印机
在环境温度0℃和40℃时任选-一路模拟量输入，调节模拟量发生器使之依次输出～5V，4V3V.-2V.-1V,1V，2V，3V.4V，5V并用5位数字电压表测量，读数记为V；，同时2
在RTU的打印机上分别打印出对应的输出值，记为S：，则模数转换误差E：可由（1）式求出：E
式中：K标度系数；
一模数转换二进制字长。
满刻度值
×100%
当模数转换范围为-5V～+5V时，满刻度值应为5V（-5V）=10V。总误差取E：的最大值。
4.4.3状态量（开关量）输入测试在状态信号模拟器上拨动任一路模拟开关，则在CRT屏幕上应观察对应遥信位的变化与拨动的开关状态相致，重复上述试验10次以上。4.4.4事件顾序记录站内事件分辨率的测试311
GB /T 13729- 92
在状态信号模拟器的两路输出信号接至RTU设备任意两路状态量输入端，在状态信多模拟器！设置一个时间定值，使该定值等于3.5.2f条规定的站内分辨率，房动状态信号模拟器1.作：这时除在图形终端有正确告警显示外，打印机应打印出这两个状态量的名称、状态及动作时间：其中开关动作所显示和记录的时间应符合站内分辨率的要求。重复」述试验5次以。4.4.5数字量输入测试
利用数字量模拟器设置·组4位十进制数（用BC1码表示），则在显示终端或扫印机」能晟示或打印出对应的数字遥测量，数值亏设置值相同，重复1述试验10次以上4.4.6脉冲量输入测试
启动脉冲量输出模拟器，在RTU的显示终端或打印机上进行核对，该数值应与脉冲量输出模拟器的计数相·致，改变脉冲频率重做上述试验5次以上。4..7与主机通信正确性测试
RTU及站计算机系统通电后，在主站图形终端上核对遥测数据及遥信状态。进行4.1。3至4.46条测试时应在主站的图形终端上看到数据的变化及事件记录的告臀显示。主站打印出的事件顺序记录应与RTU打印的事件顺序记录--致。4.4.8遥控测试
在主站计算机系统键盘上进行遥控操作时，遥控执行指示器应有延确指示：重复上述试验10次以上
4.4.9遥调模数转换总误差测试
在主站端改变遥调设置值T：，在RTU遥调输出端读得，遥调设置值分别取满刻度值的18。14，±1.2及±1，则遥调数模转换误差E，可由《2）式求出：E+*|T:K--
ix100%
满刻度值
式中：K—设置与输出值的转换系数；n——数模转换的二进制字长。
总误差取E，的最大值。
4.4.10-发两收试验
测试一发两收功能时应有两套主站设备或主站模拟设备。同时在两个主站进行1.4.3-1.4.7各条测试，均应符合功能试验要求。4.5低温试验
低温室的温度偏差不大于土2（，设备在低温室内各表面与相应室内壁之间的最小距离不小150mm。低温室以不超过1C.min变化率降温，待温度达到0（并稳定后开始计时。保温2h，再使设备连续通电2h（交、直流电压均为额定值），检查设备的各种功能应正常。然后将设备断电，以不超过1（/min的变化率升温，待低温室内温度恢复到正常温度并稳定后，将设备取出低温室进行外观检查。试验细节按GB2423、1“试验A”进行。4.6高温试验
高温室的温度偏差不大于+2℃，相对湿度不超过50（+35（），设备在高温室内以不超过1（/min的变化率升温，待温度达到40并稳定后开始计时，保温2h，再使设备连续通电2h（交、直流电压均为额定值）、检查设备的各种功能应正常，然后将设备断电、以不超1（min变化率降温。待高温室内温度恢复到正常温度并稳定后，将设备取出高温室进行外观检查，试验细节按（B2123。？“试验B”进行”
4.7湿热试验
试验室的温度偏差不大于±2℃，相对湿度偏差不人于二2：，设备各表面与相应的室内壁之间最小距离不小于150mm，凝结水不得滴落到试验样品l，试验室以不超过1（/min的变化率升温。312
GB/T 13729-- 92
待温度达到40（并稳定后再加湿到90～95范闹内，保持48h，在试验过程最后1-，2h内+按3.条规定用相应电压的兆欧表测量绝缘电阻，测量时间不小于5。试验结束后，先把试验室内的相对湿度在半小时内降到75“0！3\，然后在半小时内将试验室内温度恢复到正常温度并稳定后将设备取出试验室进行外观检查：试验细节按12423.3“试验（a\送行
注：上述4.3、。。1.7条各项试验对不使进行整机试验的大型产品，根据（212)1u按设备技术条件中的规定关键部件进行相应试验
4.8电源影响试验
在正常试验大气条件下，按3.2条规定的参数中任选项，当该项参数在极限内变化时（其余各项为额定值）设备应可靠工作，性能及参数符合功能要求，4.9抗高频-干扰试验
按3.8条规定，以高频下扰发生器在被试设备处于工作状态下进行试验：a：共模干扰试验，将干扰波加在每组输入（或输出）端子与地之间：b．串模干扰试验、将干扰波加在被试回路端子之间试验时间2～2.2s，试验接线见附录A4.10振动试验
根据3.10条要求，按（iB2423.10在个互相垂直的轴线上依次进行扫频试验，每轴线扫频循环2次。
4.11运输试验
将设备置于卡车上在三级公路作200km的运输试验。4.12可靠性测定
对已运行设备进行质量跟踪，可靠性应符合3，11条要求。5检验规则
产品检验分出厂‘检验（交收检验）利型式检验（例行检验）两种。5.1出厂检验
5.1.1每套设备出厂前必须由制造厂技术检验部门在正常试验大气条件下，按以下项目进行成品检验a.
绝缘电阻：
绝缘强度：
连续通电：
功能检验：
性能测试：
电源影响试验；
外观检验
5.2型式检验
在正常试验大气条件下，由制造厂技术检验部门对出！检验合格的设备进行型式检验：5、2.1
型式检验周期
新产品定型或老产品转！生产时：人批量生产的设备（每年100台以1）每一年次：小批量生产的设备每三年次：
正式生产后，如设计、工艺材料、元件有较大改变，能影响产品性能时：e.
国家质量监督机构提出进行型式检验的要求时；产品长时期停产后、恢复生产时：出检验结果与上次型式检验有较大差异时、5.2.2型式检验抽样与复验
GB/T 13729--92
出！检验合格产品中任意抽取1～2台进行型式检验。型式检验各项目全部符合技术要求为合格，发现有不符合技术要求的项目应分析原因，处理缺陷、对产品进行整顿后，再按全部型式检验项目检验。5.2.3型式检验项目与序
外观检验；
绝缘电阻：
绝缘强度：
电源影响：
抗高频干扰；
低温；
高温：
湿热：
振动；
运输：
通电试验；
可靠性测试。
注：上述（、h、i、丨四项检验项目在产品定型时进行6标志、包装、运输、贮存
6.1标志
每套设备应在屏、台、柜上装铭牌，铭牌上应有下列内容：6.1.1
设备名称：
产品型号：
制造厂名称和商标：
出厂年月、编号。
外包装箱上应以不能洗刷的涂料作以下标记：发货厂名、产品名称、型号及交付托运的包装箱件数；b.
收货单位名称及地址：
箱子总重量、外形尺寸：
按GB191在箱子外面加上“防潮”、“向上”等标志。6.2包装
产品包装前的检查
产品的附件、备品、合格证和有关技术文件是否齐备；b．产品外包装有无损坏；
c．产品表面有无灰尘。
6.2.2包装的一般要求
产品应有内包装和外包装箱，插件插箱应锁紧扎牢，包装箱应有防尘、防雨、防震措施，并有吊装设施及标志。
6.3运输
设备应适于陆运、水运（海运）或空运，运输及装卸按包装箱上的标记进行。6.4存
包装好的设备应贮存在环境温度-25～65C、相对湿度不大于85%的库房内、室内无酸、碱、盐及腐蚀性、爆炸性气体，不受灰尘雨雪的侵害。314
A1共模高频干扰试验电路
GB/T1372992
附录A
抗高频干扰试验电路
（参考件）
试验电路如图A1所示，对被试设备施加额定电压的电源，当对某回路进行干扰试验时，应将电感L串入该输入（输出或电源）回路的外回路中。此处所指的外回路，是模拟3.8.2.2所指的外部回路。高频干扰波通过电容C加于设备被试回路与外壳之间，外壳应接地。干扰试验辅助设备
L=1~5mH
接到被试设备
外回路
高频干扰波
发生器
共模高频干扰试验电路
串模高频干扰试验电路
被试远动设备
或部性
试验电路如图A2所示。电源、外电路的连接与共模干扰试验相同，不同的是，干扰波加于冏组的两条回路之间。
附加说明：
接到被试设备
外回路
高频干扰波
发生器
GB/T 13729--92
于扰试验辅助设备
l-1~5mH
本标准由中华人民共和国能源部提出。C#0C0
串模高频干扰试验电路
坡试远动设备
或部件
本标准由全国电力远动通信标准化技术委员会归口。本标准由能源部南京自动化研究所、南京电力自动化设备厂负责起草，电力科学研究院、华东电力设计院、华东电业管理局参加。本标准主要起草人赵祖康、陈鼎坤、朱大新、谭文恕、杨雅梁、丁国华。316
