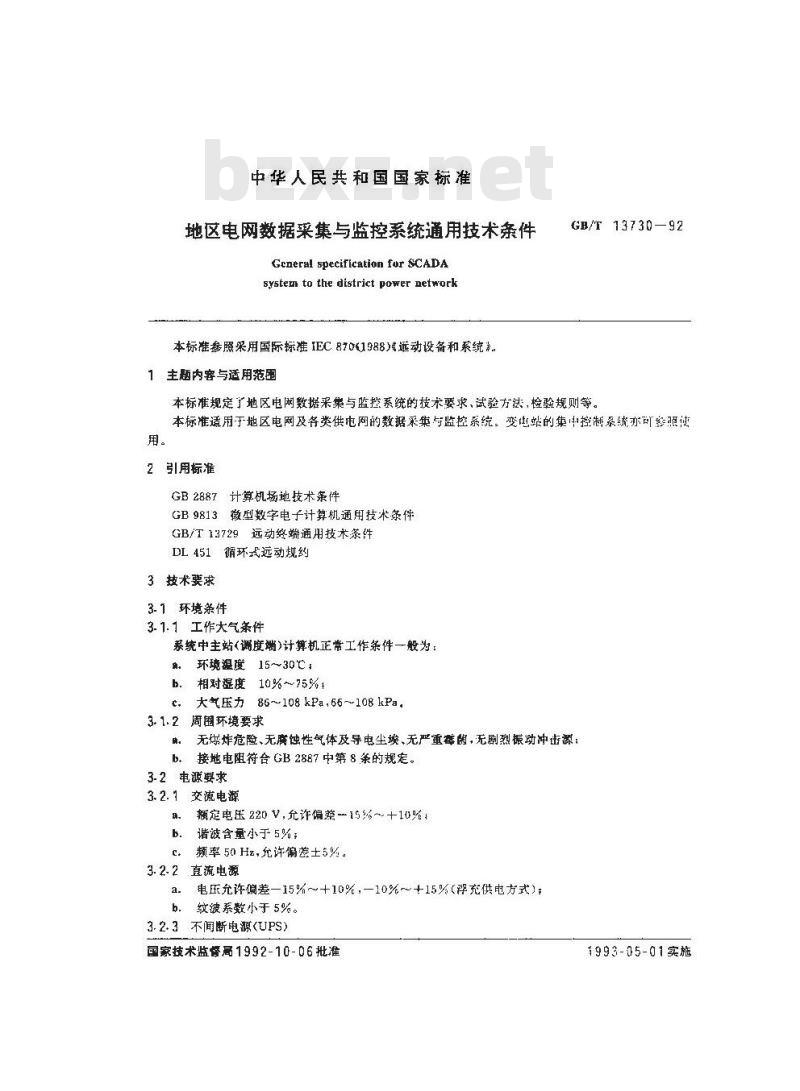

地区电网数据采集与监控系统通用技术条件Grneral specification fur SCADAsystem to the district power network本标准参照采用国际标准IEC8701988)远动设备和系统。1主题内容与适用范国
GE/T 13730-92
本标准规定了地区电网数据采集与监控系统的技术要求，试验方法,检验规则等。本标准适用于地区电网及各类供电网的数据采集与监控系统。变出站的集中控制系统亦可参照使用。
2引用标准
GB 2887计算机场地技术条件
GB9813微型数字电子计算机通用技术条件GB/T13729远动终端通用技术茶件DL451循环式远动规约
3技术要求
3-1环境条件
3-1.1工作大气条件
系统中主站(调度端)计算机正常工作条件一般为：15~30℃
。环境湿度
b.相对湿度
10%~75%
，大气压力
86~108 kPa,65~108 kPa.
3.1.2周围环境要求
无燃炸危险、无腐蚀性气体及导电尘埃、无严重荐菌，无剧烈振动冲街源：扇，
接地电阻符合 GB 2887 中第 8条的规定。b
3-2电源要求
3.2.1交流电源
辆定电压220V，允许偏差-15%~+10%b.
谐波含量小于5%；
频率50Hz，允许偏差土5%。
3.2.2直流电源
电压充许偏差—15%～+10%，—10%～+15%（浮充供电方式）；a.
纹波系数小于 5%。
3.2.3不间断电源(UPS)
国家技术监督高1992-10-06批准1993-05-01实施
GB/T 13730—92
交流电源失电时间不大于 20 min 时,UPS 应维持系统正常工作。3.3系统设计要求
3.3.1系统构成

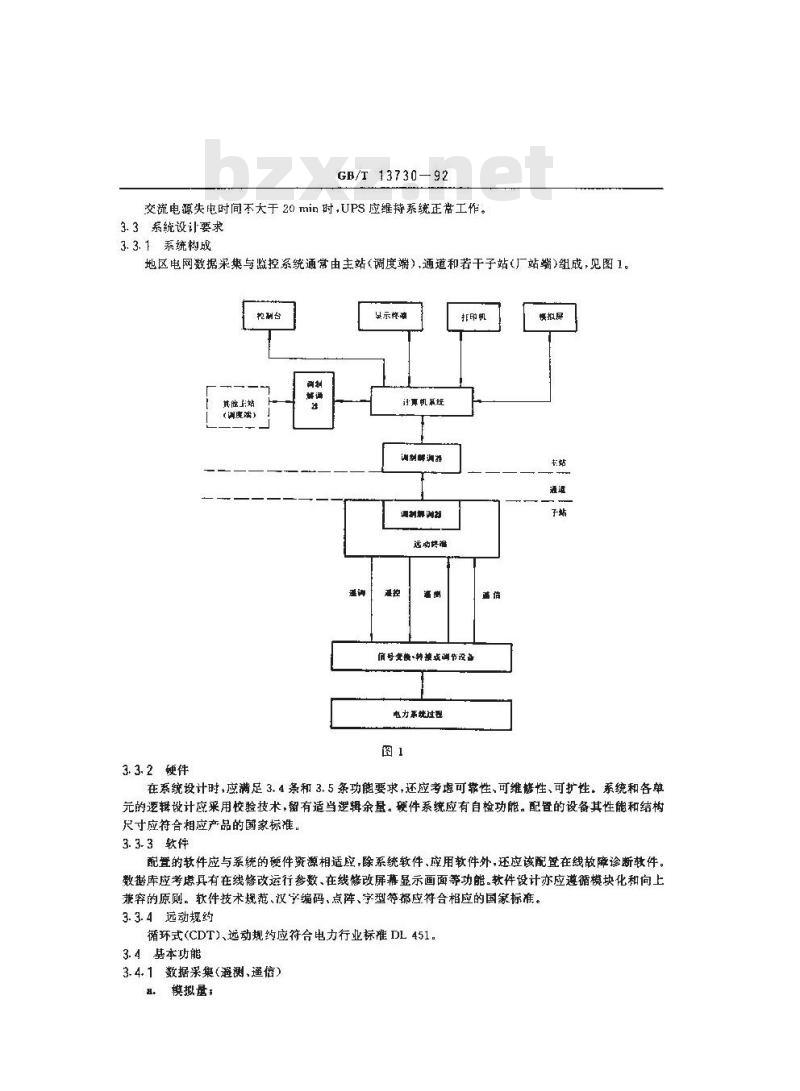

地区电网数据采集与监控系统通常由主站(调度端）,通道和若干子站(厂站端)组成，见图1。艳制台
其他上站
（调度端）
3.3.2硬件
早示终
引算机系班
调制解调器
调酮谢2
远功情谱
推印机
间号套慢·转换或调节点
电力系境过
模报屏
在系统设计时，应满足3.4条和3.5条功能要求，还应考虑可靠性、可维够性、可扩性。系统和各单元的逻辑设计应采用校验技术，留有适当逻辑余量。硬件系统应有自检功能。配置的设备其性能和结树尺寸应符合相应产品的国家标准。3.3.3软件
配的软件应与系统的硬件资源相适应，除系统软件，避用教件外，还应该配盘在线故障诊断软件，数据库应考虑具有在线修改运行参数、在线修改屏幕显示画面等功能。软件设计亦应遵循模块化和向上兼穿的原则。软件技术规范、汉字编码，点阵、型等都应符合相应的国家标准。3.3.4远动规约
循环式(CDT)、远动规约应符合电力行业标摊DL4513.4基本功能
3.4.1数据采集（避测、遥信）
E。模拟量；
b.数字量；
c脉神量；
d状态基(开关盘）。
3.4.2数据通信
GB/T13730—92

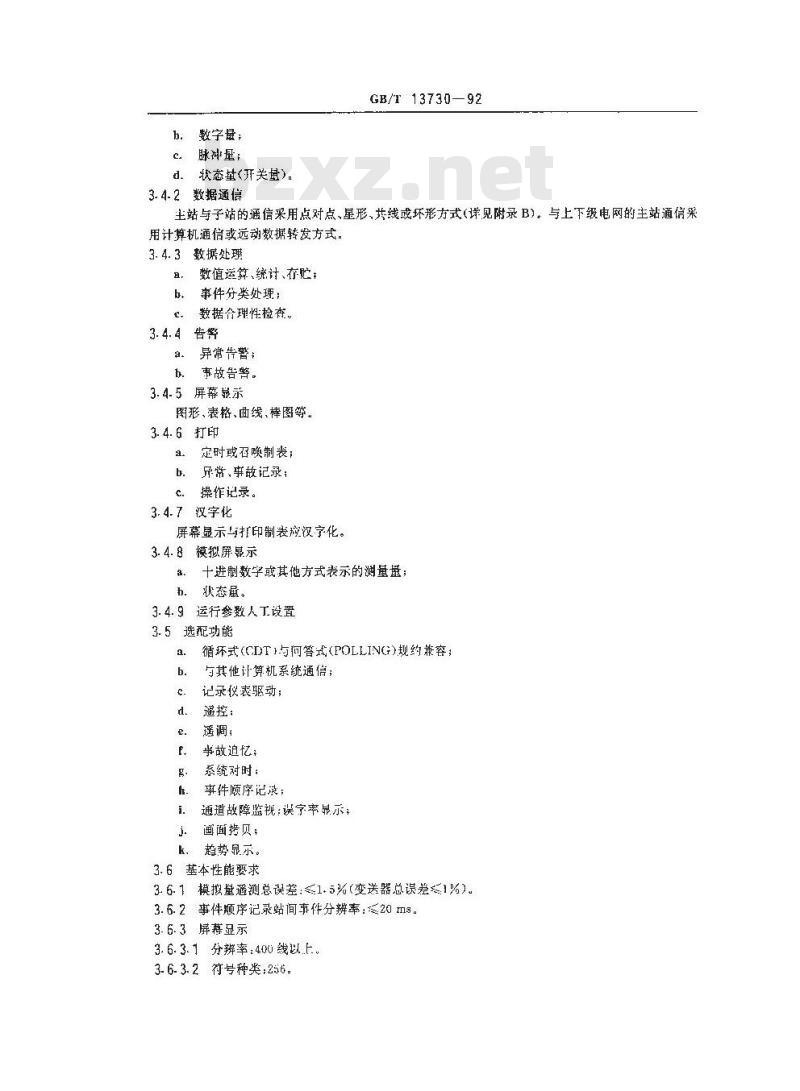

主站与子站的通信采用点对点、星形、共线或环形方式（详见附录B）。与上下级电网的主站通信采用计算机通信或远动数据转发方式。3.4.3数据处理
数值运算、统计、存贮：
事件分类处理：
数据介理性检查。
3.4.4告警
异常告警；
事故告警。
3.4.5屏幕最示
图形、表格、曲线，棒图等。
3.4.6打印
定时或召唤制表；
只常、事故记录；
操作记录。
3.4.7汉字化
屏幕显示与打印制表汉字化。
3.4. 8模拟屏显示
十进制数字或其他方式表示的测量盘；a.
状态量。
3.4.9运行参数人工设置
3. 5选配功能
循环式(CDTI与河答式(POLLING)规约兼容；与其他计算机系统通信；
记录仪表驱动；
遥控：
遥调；
事故迫忆；
系统对时：
事件倾序记录：
通道故障监视：误字率显示；
画面拷贝：
趋势显示。
3.6基本性能要求

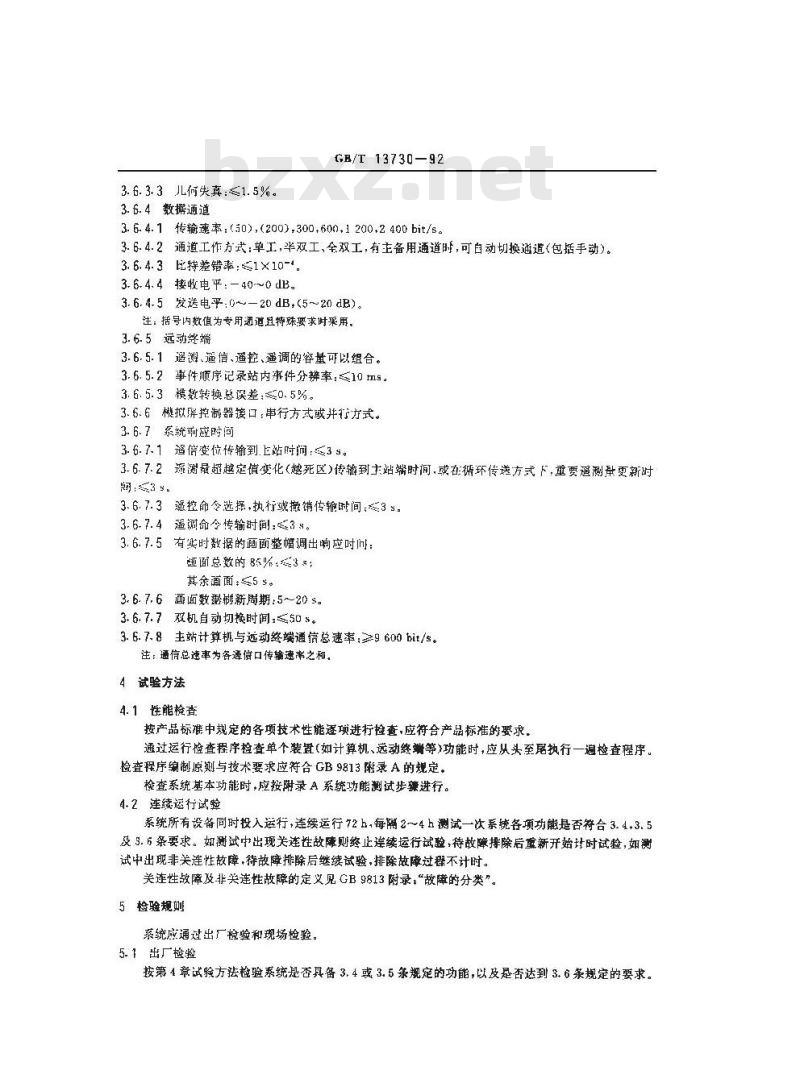

3.6.1模拟量遥测总误差≤1.5%（变送器总误差≤1%）。3.6.2事件顺序记录站间事件分辨率：三20ms.3.6.3屏蒋显示
3.6.3.1分辨率：400线以上。
3-6-3.2衍号种类：256。
3.6.3.3儿何失真：≤1.5%。
3.6.4数据通道
GE/T13730—92
3.6.4.1传输速率：(30),(200),300.600,1200,2400 bit/s。3.6.4.2通道工作方式：单工，半双工、全双工，有主备用通道时，可白动切换逆道（包括手动）。3. 6. 4. 3比特差错率;≤1×10-4。3. 6.4.4 接收电平：-40~0 dB。3. 6. 4.5 发送电平;0~—20 dB,(5~20 dB)。注：括号内数值为专用通道且特殊要求时采用。3.6.5远动整端
3. 6. 5. 1 遥测、递信、遥控、遥调的容量可以组合。3.6.5.2事件顺序记录站内事件分辨率：≤10ms。3.6.5.3模数转换总误差;≤0.5%。3.6.6模拟屏挖制器接口：审行方式或并行方式。3. 6.7系统删应时间
3.6.7.1借变位传输到上站时间，≤3s。3.6.7.2通测量超越定值变化（越死区）传输到主站端时间，或在循环传送方式下，重要遥测量更新时润:35。
避控命令选择，执行或撤销传输时间：≤3%：3. 6.7.3
3.6.7.4谨谢命令传输时间≤3 5。3.6.7.5有实时数据的面面整幅调出响应时间：娅总数的85%，33
其余面面:≤5 s。
3.6.7.6画面数据制新周期：5~20s。3.6.7.7双机自动切换时间：50%。3.6.7.8主站计算机与远动终端通信总速率：≥9600bit/s。注：通信总违率为各通信口传输速率之和。4试验方法
4.1性能检查
按产品标准中规定的各项技术性能逐项进行捡查，应符合产品标准的要求，通过运行检查程序检查单个装置（如计算机、远动终端等）功能时，应从头至居执行一检查程序，检查程序编制原与技术要求应符合GB9813附录A的规定。检查系统基本功能时,应按附录 A 系统功测试步骤进行。4.2连续运行试验
系统所有设备同时投入运行，连续运行72h，每隔2~4h测试一次系统各项功龄是否将合3.4.3.5及3.6条要求。如测试中出现关连性故障则终止连续运行试验，待故障排除后重新开始计时试验，如测试中出现非关连性故障，待故障排除后继续试验，排除故障过程不计时。关连性故障及非关连性故障的定义见GB9813附录，“故障的分类”。5检验规划
系统成通过出厂检验和现场检验。5.1出厂检验
按第4章试验方法检验系统是否具备3.4或3.5条规定的功能，以及是否达到3.6条规定的要求。GB/T13730--92

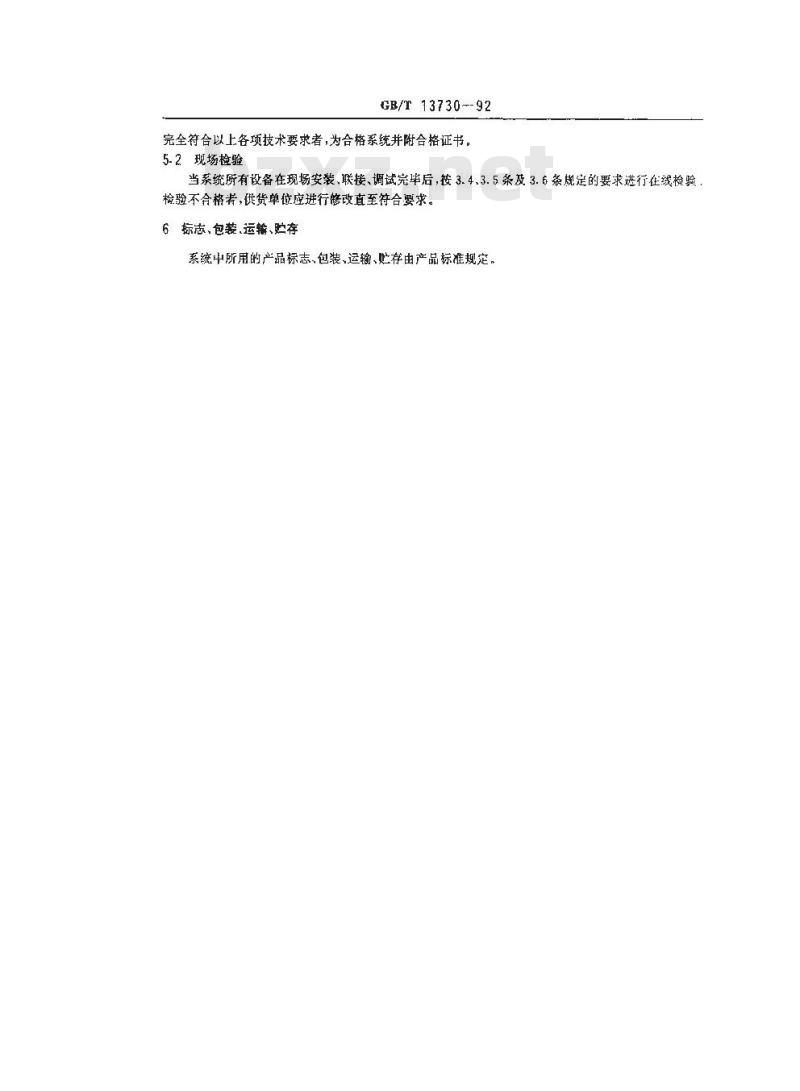

完全符合以上各项技术要求者，为合格系统并附合格证书5.2现场检验
当系统所有设备在现场安装、联接、调试完毕后，按3.4.3.5条及3.6条规定的要求进行在线检验检验不合格者，供货单位应进行修改直至符合要求。标志，包装.运输、贮存
系统中所用的产品标志包装、运输、贮存由产品标准规定，A1基本设备
GB/T 13730—92
附录A
系统功能测试
（补充件）
现场检验时按实际配露的系统进行，出厂测试时应具备下列设备：计算机系统1奔·包括主机、控制终端、外存器、通信接等（双机系统时各种设备应为2a.
图形终端至少1台：
打印机至1台：
调制解调器至少5路；
模拟屏显示器：遥测显示器，遥信显示器各若干块；远动终端至少5台；
模拟量发生器及精度为士0.1ms的状态信号模拟器各1套：遥控执行指示器1台；
通道延时器至少2台；
5位数宁电压表1行；
鹭秒计一块，
将七述设备按图A1连接成一个数据采集与整控系统，通电运行。图形势筑
颂选适畔器
选动整端1-
按批发生器
GB/T 13730—92
模拟屏显示器
比其机系统
调制解调器
通遗时器
远动终罐 2
状态信号
打印析
图 A1 数据采集与监控系统测试A2屏幕显示及打印制表测试
迅道蓝时器
i远动频n*
遂控执行指示据
按画面显承目录检查屏幕显示功能和打印制表功能，各项功能均应正常。A3遥测量采集及显示试验
在模拟量发生器上改变模拟量输出值,在3. 6.7.2条及 3.6.7.6条规定,的时间内应在图形终端的画面上和模拟屏显示器上显示出相应的数期,该数据应与接在模拟量发生器输出端的数字心压表读数(经工程量换算后)相符,模拟量遥测总误差应符合3. 6,1条规定。模拟量遥测总误差计剪公式妇下：E=VER+ES
式中：E——模拟量遥测总误差
E，一--模数转换误差和工程量变换等引起的误差之和。E,-变送器误差。
A4状态量采集及显示告警试验
在状态信号模拟器上模拟开关的跳阐，合闹操作，则在3.6.7.1条规定的时间单，图形终端的画面上应有显示或告警，在模拟屏遥信显示器t有灯光显示。A5事件顺序记录分辨率测试
A5.1站内事件分辨率测试
将状态信号模拟器的两路输出信号接至任意一台远动终端的任意两路状态最输入端上，如图A2GB/T 1373Q--92
所示。在状态信号模拟器上设置一个时问定值，使该定值等于3.6.5.2条规定的站内事作分辨率，启动状态信号模拟器工作，则计算机系统应打印出符合先后次序并带有各自时标的两个事件的顺序记录。重复上述试验5次。
5.2站间事件分辨率测试
将\路状态信号模拟器输出分别接至\台远动终端装置的征意一路状态量输入端上，如图A2所示，在状态信号模拟器上设置个时间定值，使该定值等于3.6.2条规定的站问事件分辨率，启动状态号模拟器工作，则计算机系统应打印出符合先后次序并带有各自时标的孔个事件的顺序记录。鼠复上述试验5 次。
性形修端Www.bzxZ.net
通道延时器
远动终端1
状态量输入端
名务店
A6遇控功能测试
让算缺系统
严制解调器
通道延时器
远动终端2
软态量入均
状海忙号度报器
打印机
酒遗班时2
远动好竭㎡
状态量赖入端
图A2事件顺记录测试
在操作键盘上进行避控操作，则在3.6.7.3条规定的时阻单遥控执行指示器应正确显示。A7双机切换试验
a.人工手动切换
记录从切换操作开始到备用机正常工作的时间，该时间应符合3.6.7.7条规定。b.双机自动切换
按双机切换测试程序进行试验，双机自动切换时间应符合3.6.7.7条规定。A8画面响应时间测试
每幅面面从输入命令开始直到画面全部画素显示完毕的时间应符合3.6.7.5条规定。数据通信结构有以下6种方式：
B1点对点连接方式
GB/T13730-92
数据通信结构
（考件）
这种方式是最简单的数据通信左式,由一个主站和一个子站所组成,如图 B1。主站
B2多路点对点连接方式
图B1点对点连接方式
多个子站分别与主站的多个通信口连接，在这种方式下，主站让算扭可间时与所有的远动终端交换数据。这种方法使用广泛，如图B2。主站
图B2多路点对点连接方式
B3多点星形连接方式
主站计辣机由一个通信口分别与多个远动终端相连接,在这种方式下，主站分时与所有子站交换数据·如图B3。
滚点车形连接方战
B4多点共线连接方式
GB/T13730—92
上站计算机山一个通信口并由公共通信道与多个远动终端相连接，数据交换方式与多点壁形连接方式相同，即计算机分时与各远动终端交换数据，如图B4。玉站
多点共线连接力式
图134
多点环形连接方式
主站计算机与所有远动终端都连接在个封闭的坏形网络中，这种方式可提高通道利用率，还可使丰站从两个方向与务子站交换数据，起到了主备用通道的作用，如图B5。主站
多点环形连接力式
复合连接方式
复合方式是上述方式企部或部分组合而成的数据通信方式，般出多个主站或数据采集转发站及多个子站组成，这种方法使用较广泛，如图B6。鞋加说明：
GB/T 13730—92
快发站
基合连接方式
本标准由中华人民共和国能源部提出。本标准由全国电力远动通信标准化技术委员会归口。主站
α子站
本标准由能源部南京自动化研究所，南京电力自动化设备厂负责起草，电力科学研究院、华东电力设计院、华东电业管理局参加。本标推主要起草人朱大新、陈鼎坤、谭文翘.杨雅梁、丁国华。
