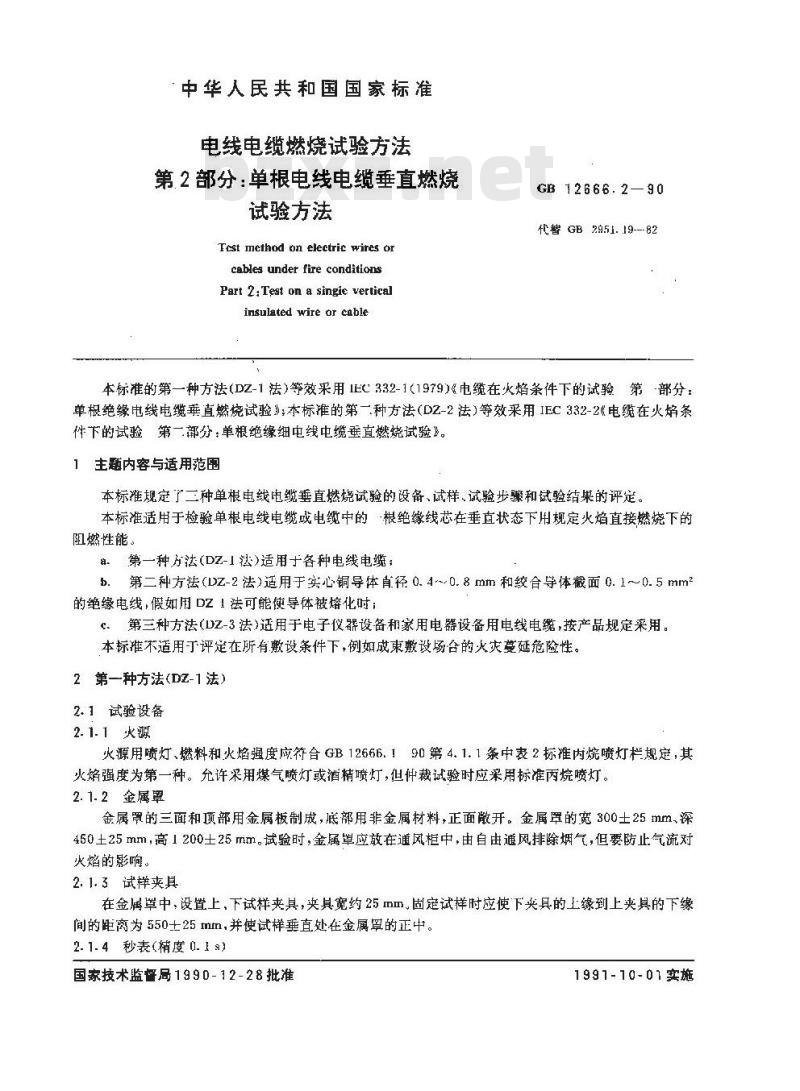

中华人民共和国国家标准
电线电缆燃烧试验方法
第2部分：单根电线申缆垂直燃烧试验方法
Tcst mcthod on electric witres orcables under fire conditionsPart 2:Test on a singie verticalinsulated wire or cable
GB 12666.2—90
代替 GB 2951.19---82
本标准的第一种方法（DZ-1法）等效采用IEC332-1(1979)电缆在火焰条件下的试验第-部分：单根绝缘电线电缆乘直燃烧试验》；本标准的第一种方法(DZ-2法）等效采用IEC332-2《电缆在火焰条件下的试验第一部分：单根绝缘细电线电缆垂直燃烧试验》。1主题内容与适用范围
本标准规定了三种单根电线电缆垂直燃烧试验的设备、试样、试验步骤和试验结果的评定。本标准适用于检验单根电线电缆或电缆中的根绝缘线芯在垂直状态下用规定火焰直接燃烧下的阻燃性能。
a。第一种方法(DZ-1法)适用于各种电线电缆；b. 第二种方法(DZ-2 法)适用于实心铜导体直径 0. 4 ~0. 8 mm 和绞合导体截面 0. 1 ~0. 5 mm2的绝缘电线，假如用DZ！法可能使导体被熔化时：c。第三种方法(DZ-3法)适用于电子仪器设备和家用电器设备用电线电缆，按产品规定采用。本标准不适用于评定在所有散设条件下，例如成束敷设场合的火灾蔓延危险性。2第一种方法(DZ-1法）
2.1试验设备下载标准就来标准下载网
2.1.1火源
火源用喷灯、燃料和火焰强度应符合GB12666.190第4.1.1条中表2标准内烷喷灯栏规定，其火焰强度为第一种。允许采用煤气喷灯或酒精喷灯，但仲裁试验时应采用标准丙烷喷灯。2.1.2金属罩
金属罩的三面和顶部用金属板制成，底部用非金属材料，正面散开。金属罩的宽300士25mm深450土25 mm,高1200±25 mm。试验时,金属罩应放在通风柜中,由自由通风排除烟气,但要防止气流对火焰的影响。
2.1.3试样夹具
在金属罩中，设置上，下试样夹具，夹具宽约25mm，固定试样时应使下夹具的上缘到上夹具的下缘间的距离为550士25mm，并使试样垂直处在金属罩的正中。2.1.4秒表（精度0.1s)
国家技术监督局1990-12-28批准1991-10-01实施
2.1.5天平或台秤(精度1g)
2.7.6电热烘箱（60土2℃）
2.2试样制备
GB 12666.2—90
从成品电线或电缆上截取试样一根，长600士25mm，若电线电缆表面上有涂料或清漆涂层时，试验前应将试样在60士2℃的温度下保持4h，并冷却至室温。2.3试验步骤

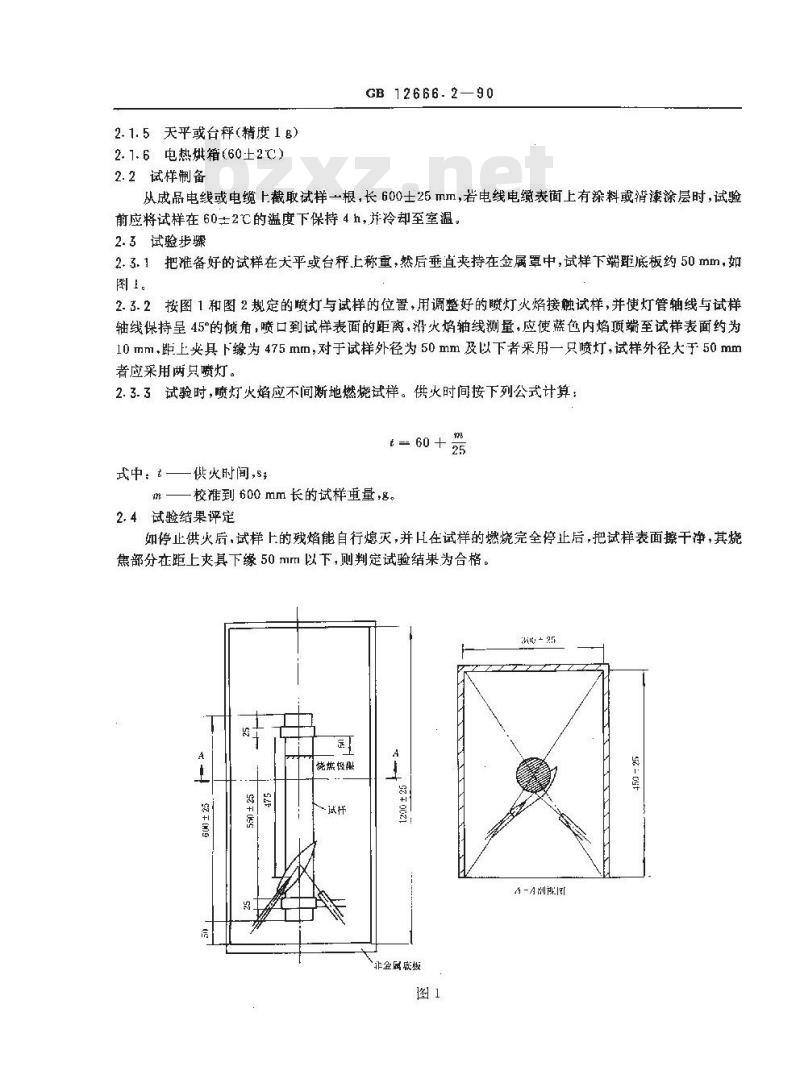

2.3.1把准备好的试样在大平或台秤上称重，然后垂直夹持在金属罩中，试样下端距底板约50mm，如图。
2.3.2按图1和图2规定的愤灯与试样的位置，用调整好的喷灯火焰接触试样，并使灯管轴线与试样轴线保持呈45°的倾角，喷口到试伴表面的距离，沿火焰轴线测量，应使蓝色内焰顶端至试样表面约为10mm.距上夹具下缘为475mm，对于试样外径为50mm及以下者采用一只喷灯，试样外径大于50mm者应采用两只喷灯。
2.3.3试验时，喷灯火焰应不间断地燃烧试样。供火时间按下列公式计算；+= 60 + *
戏中t
供火时间，s；
校推到600mm长的试样重量，。
2.4试验结果评定
如停止供火后，试样上的残焰能自行熄灭，并H在试样的燃烧完全停止后，把试样表面擦干净，其烧焦部分在距上夹具下缘50mm以下，则判定试验结果为合格。+
烧燕极据
-A制视
非金风底板
3第二种方法(DZ-2 法）
3.1试验设备
3.1.1火源
GB12666.2—90
单只喷灯
火源用喷灯、燃料和火焰强度应符合GB12666.1—90第4.1.1条表2标准丙烷喷灯栏规定，火焰强度为第二种，
3.1.2其他试验设备与DZ-1法相同。3.2试样制备
从成品电线电缆上截取试样2根，各长600=25mm，并分别编号为1和2。如果试样表面有涂料或清漆涂层，试验前应将试样在60±2℃下保持4h,并冷却至室湿。3.3试验步骤
3.3.1把1号试样垂直并夹住使处在金属罩的中心垂直位置。试样应按导体截面积计算承受5N/mm的张力。试样下端距底板约50mm。3.3.2按图3规定的喷灯与试样的位置，使喷灯中心线与试样中心线的交角为45。喷口到试样表面的距离沿喷灯中心线测量应为10土1mm，喷灯中心线与试样中心线的交点到施加5N/mm2负荷固定点或下夹具上缘之间的距离应为100士10mm，到上夹具下缘的距离不应超过465mm，3.3.3用喷灯火焰燃烧试样，供火时间为201s。如果试样的导体没有熔断，则试验结束。如果试样的导体过早的熔化，则应记下被熔断的时间t（s），并用2号试样重新进行试验，供火时间改为（t一2)(s）。3.4试验结果评定
如试验结果符合下述要求，则判定试验结果为合格。8、在所有燃烧（包括有焰燃烧和无焰燃烧）停止之后，把试样表面擦干净，其炭化部分不应到达距.上夹具下缘50mm的范围内。
b.如果试样导体过早的熔断而采用2号试样重新进行试验时，除应符合a条要求外，还必须注明实际供火的时间。
4第三种方法(DZ-3法）
4.1试验设备
4.1.1·火源
GB12666.2--90
火源用喷灯、燃料和火焰强度必须符合GB12666.1—90第4.1.1条表2煤气喷灯栏规定，也可采用标准丙烷喷灯(第1种火焰)或酒精喷灯。仲栽试验时应采弗煤气喷灯。4.12金属累
金属罩的三面用金属板制成，正面和顶部开，金属罩的宽305士25mm，深355士25mm、高610士25mm。试验时，金属罩应放在通风拒中，以排除烟气，但要防止气流对火焰的影响。4.7.3试样夹具
在金属罩内设置上、下试样夹具，以固定试样并使试样的纵轴垂直处在金属罩的正中。4.1.4秒表，精度0.1s。
4.2试样制备
从成品电线或电缆上截取试样--根，长457mm4.3试验步骤

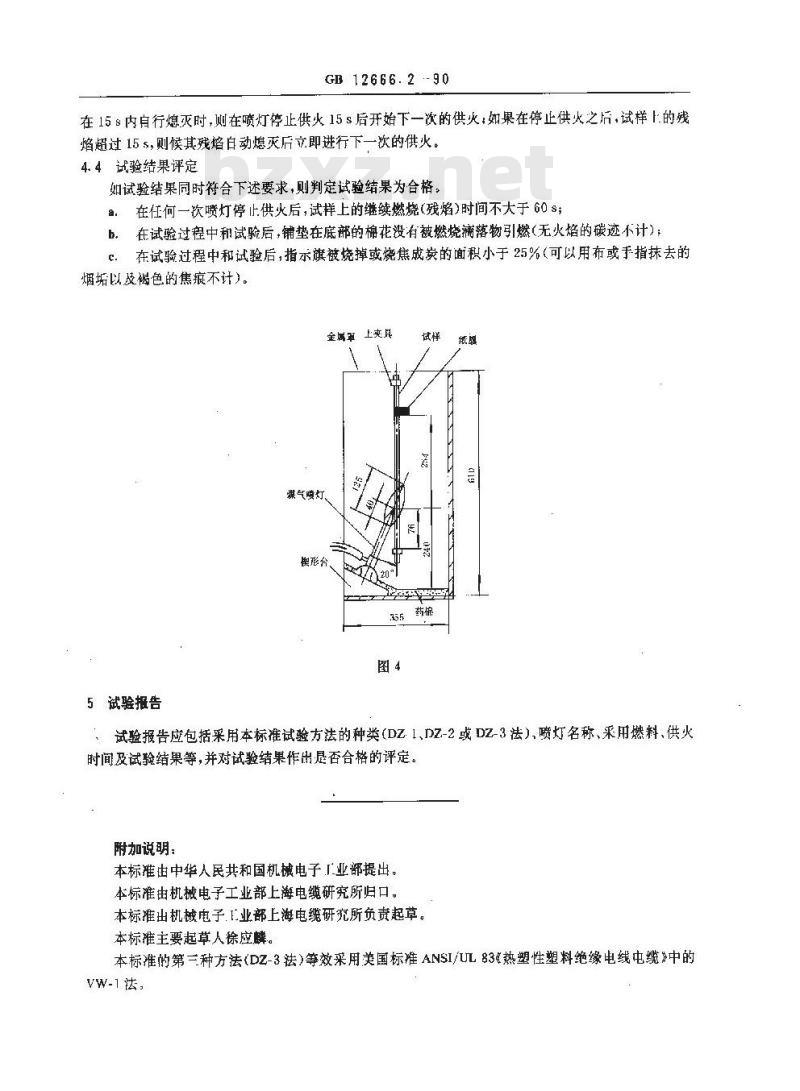

4.3. 1把试样如图 4 垂直固定在金属罩的正中,在罩的底部铺垫层厚为 6～25 mm 的医用药棉,棉花层的顶面与试验火焰的蓝色内焰的尖端触及试样那一点的距离不得大于240mm。4.3.2用一条宽12.7mm,厚约0.1mm的牛皮纸条(约 94 g/m2)在其一面涂胶，然后绕试样一周粘贴在试样上,两端对粘做成指示旗。指示旗应与罩的两边半行,并从试样向外突出19 mm，指向罩的后方。指示旗的下边与喷灯火熔的蓝色内焰尖端触及试样表面那。点的距离为254 mml。4.3.3把调节好火焰的喷灯固定在楔形台上，使喷管轴线与垂直的试样成20°角。楔形台上也应铺垫一层厚为6～25mm的药棉。调节楔形台的位置，使喷管轴线与试样纵轴处在相同的垂直面内，并使火焰的蓝色内焰尖端与试样表面相接触。该接触点距试样的下夹具应不小于 76 mm。4.3.4用喷灯向试样供火15s，停火15s，反复5次。如果在停止供火的时间内试样继续燃烧，值残焰GB 12666.2 -90
在15s内自行熄灭时，则在喷灯停止供火15s后开始下一次的供火，如果在停止供火之后，试样上的残焰超过155，则候其残焰自动熄灭后立即进行下一次的供火。4.4试验结果评定
如试验结果同时符合下述要求，则判定试验结果为合格。a：在任何一次喷灯停止供火后，试样上的继续燃烧（残焰）时间不大于60s；b在试验过程中和试验后，铺垫在底部的棉花没有被燃烧滴落物引燃（无火的碳迹不计）；c．在试验过程中和试验后，指示旗被烧掉或烧焦成炭的面积小于25%（可以用布或手指抹去的烟垢以及竭色的焦痕不计)。
金属军上来具
煤气喷灯
5试验报告
试验报告应包括采用本标准试验方法的种类(DZ.1、DZ-2或DZ-3法),喷灯名称、采用燃料、供火时间及试验结果等，并对试验结果作出是否合格的评定。附加说明；
本标准由中华人民共和国机械电子「业部提出。本标准由机械电子工业部上海电缆研究所归口。本标准出机械电子E业部上海电缆研究所负责起草。本标准主要起草人徐应麟
本标准的第三种方法（DZ-3法）等效采用美国标准ANSI/UL83热塑性塑料绝缘电线屯缆》中的vW-1法，
